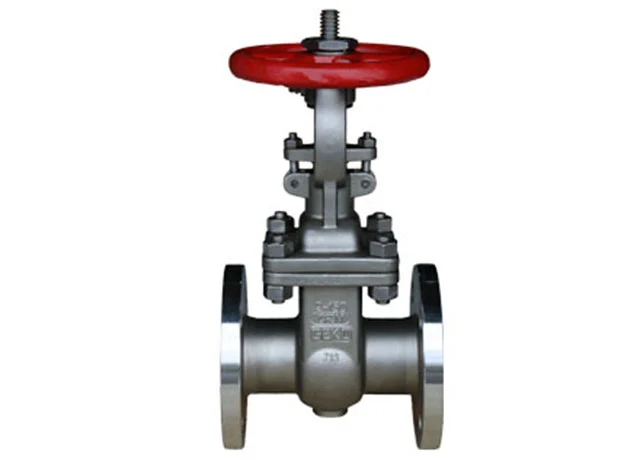

Задвижки с выдвижным и невыдвижным штоком — два наиболее распространенных типа задвижек в промышленном применении. Основное различие между ними заключается в движении штока клапана, и это структурное различие влияет на такие аспекты, как эффективность защиты, требования к установке, сложность обслуживания и подходящие сценарии применения. В этой статье мы подробно рассмотрим эти различия, от основных характеристик до практического применения, чтобы помочь быстро отличить один тип от другого при выборе подходящего клапана. 1. Структурные различия и различия в движении стебля.Основная характеристика задвижки с выдвижным штоком заключается в том, что шток движется вверх и вниз синхронно с движением затвора. Резьба на штоке непосредственно обращена к внешней стороне корпуса клапана. Когда клапан открывается, затвор поднимается, и шток выступает из верхней части корпуса клапана. Когда клапан закрывается, затвор опускается, и шток втягивается в корпус клапана. Наблюдая за длиной выступающего штока, можно напрямую определить степень открытия клапана. С другой стороны, у задвижки с невыдвижным штоком шток только вращается, а не перемещается вверх и вниз вместе с задвижкой. Резьба на штоке скрыта внутри корпуса клапана и зацепляется с резьбой на задвижке. Вращение штока приводит задвижку в движение вверх или вниз, открывая или закрывая клапан. Снаружи шток сохраняет фиксированную длину, и вы не можете непосредственно наблюдать процесс открытия и закрытия.2. Характеристики производительности и использования Индикация состояния клапанаЗадвижки с выдвижным штоком обеспечивают интуитивно понятную визуальную индикацию состояния открытия. Степень открытия клапана легко определить, наблюдая за выдвижением или втягиванием штока, что особенно полезно в ситуациях, требующих четкой видимости состояния клапана, например, в системах пожаротушения, насосных станциях и других объектах критической инфраструктуры. Это позволяет операторам быстро оценить состояние клапана.В отличие от них, состояние задвижек с невыдвижным штоком невозможно определить непосредственно визуально, поскольку шток не перемещается вертикально. Состояние приходится определять по индикатору клапана или на ощупь во время работы. Если индикатор отсутствует или показания нечеткие, возрастает риск неправильной работы, что делает процесс более подверженным ошибкам.Эффективность защитыРезьба штока выдвижного задвижного клапана подвержена воздействию внешней среды, что делает её более восприимчивой к внешним факторам, таким как пыль, влага и коррозионные газы. Со временем резьба может заржаветь, заклинить или быть повреждена внешними воздействиями. Таким образом, выдвижные задвижные клапаны обеспечивают относительно более слабую защиту, что делает их более подходящими для использования внутри помещений или в чистых средах.В отличие от этого, резьба в задвижке с невыдвижным штоком полностью скрыта внутри корпуса клапана, что защищает ее от пыли и коррозионных веществ. Это обеспечивает превосходную защиту, что делает такой клапан идеальным для использования на открытом воздухе, под землей или в агрессивных средах, где среда является коррозионной или содержит примеси.Требования к монтажному пространствуЗадвижки с выдвижным штоком требуют достаточного пространства над корпусом для перемещения штока вверх и вниз во время работы. Недостаточный зазор может препятствовать правильному открытию и закрытию клапана. Поэтому такие клапаны непригодны для установки в ограниченных пространствах, например, под потолками или в узких зазорах между оборудованием.Задвижки с невыдвижным штоком, напротив, требуют лишь вращательного движения штока и не нуждаются в пространстве для вертикального перемещения. Это делает их более компактными и подходящими для установки в стесненных условиях, таких как подземные трубопроводы, машинные отделения судов или плотно расположенные трубопроводные системы.Сложности и затраты на техническое обслуживаниеРезьба выдвижного задвижного клапана легко поддается техническому обслуживанию. Регулярная очистка и смазка предотвращают заедание и ржавление, а ремонт не требует полной разборки клапана. Затраты на техническое обслуживание ниже, а эффективность обслуживания выше.В задвижках с невыдвижным штоком резьба скрыта внутри корпуса клапана, что затрудняет плановое техническое обслуживание без разборки клапана. Если резьба заклинит или заржавеет, для ремонта потребуется полная разборка. Это увеличивает сложность, время и затраты на техническое обслуживание. Подходящие носители и области примененияЗадвижки с выдвижным штоком лучше всего подходят для чистых сред, таких как вода, нефть и природный газ, где открытые резьбовые соединения не подвержены засорению или коррозии. Типичные области применения включают водоочистные сооружения, насосные станции, системы пожаротушения, чистые трубопроводы в нефтехимической промышленности, а также системы водоснабжения и водоотведения в высотных зданиях.  Интеграция регулирующих клапанов GEKOПри выборе высокоэффективных клапанных решений, таких как регулирующие клапаны GEKO, важно отметить, что они обеспечивают улучшенные возможности герметизации, управления и обслуживания. Регулирующие клапаны GEKO легко интегрируются как с выдвижными, так и с невыдвижными задвижками, особенно в промышленных условиях, где точное регулирование потока имеет решающее значение. Например, клапаны GEKO могут улучшить работу выдвижных задвижек, предлагая автоматическую регулировку на основе данных в реальном времени, обеспечивая поддержание оптимальных рабочих условий клапана, несмотря на неблагоприятные условия окружающей среды.Для клапанов с невыдвижным штоком регулирующие клапаны GEKO дополнительно улучшают свои компактные характеристики за счет расширения возможностей управления. Это делает их идеальными для применений, где пространство ограничено, но надежная и эффективная работа клапана остается критически важным требованием. Благодаря передовым системам управления GEKO, оба типа клапанов могут воспользоваться преимуществами превентивного обслуживания, что сокращает время простоя и повышает общую эффективность системы. Опыт GEKO в области клапанных технологий гарантирует, что их системы управления обеспечивают превосходную производительность как в чистых, так и в агрессивных средах эксплуатации, значительно повышая ценность любой трубопроводной или гидравлической системы.

Недавно исследовательская группа по регулирующим клапанам Чжэцзянского университета провела систематическое исследование термогидравлических характеристик ключевых регулирующих компонентов паровых редукционных клапанов на тепловых электростанциях. Результаты соответствующих исследований легли в основу научной статьи под названием «Быстрое прогнозирование термогидравлических характеристик паровых редукционных клапанов на тепловых электростанциях на основе модели пониженного порядка», которая была опубликована в журнале «International Communications in Heat and Mass Transfer» (ведущий журнал второй зоны Китайской академии наук). В ответ на ограничения традиционных методов численного моделирования CFD и экспериментальных исследований с точки зрения эффективности и стоимости, была построена модель пониженного порядка (ROM) на основе разложения на собственные ортогональные элементы (POD), обеспечивающая быструю реконструкцию и эффективное прогнозирование сложных полей потока. Это значительно повысило вычислительную эффективность, обеспечив при этом инженерную точность. Редукционные клапаны давления пара являются ключевыми регулирующими компонентами на тепловых электростанциях. Из-за высоких вычислительных затрат и временных требований анализ их сложных теплогидравлических характеристик представляет собой сложную задачу. Для решения этой проблемы в данном исследовании была разработана модель пониженного порядка (ROM) с использованием метода собственных ортогональных разложений (POD). Во-первых, было проведено численное моделирование поля потока при различных выходных давлениях и ходах; во-вторых, с помощью метода POD были извлечены пространственные моды и модальные коэффициенты; наконец, с помощью методов аппроксимации, таких как модель Кригинга, регрессия методом опорных векторов и физически обоснованная регрессия методом опорных векторов, была установлена ​​взаимосвязь между модальными коэффициентами и условиями работы. Результаты показывают, что по сравнению с моделированием CFD, модель пониженного порядка (ROM) повысила вычислительную эффективность более чем на четыре порядка. Максимальная ошибка результата ROM составляет 13,59%. Модель ROM предсказывает распределение давления, температуры и энтропии с относительной среднеквадратичной ошибкой (RRMSE) менее 2%. В данной работе предлагается новая модель пониженного порядка для прогнозирования распределения физических величин внутри редукционных клапанов. Кроме того, данное исследование служит ориентиром для разработки быстрых и точных моделей прогнозирования параметров инженерных компонентов в приложениях гидродинамики.  Предыстория исследования Редукционный клапан пара является ключевым регулирующим компонентом в паровой системе тепловых электростанций. Он отвечает за снижение давления высокотемпературного и высоконапорного перегретого пара (около 2 МПа, 574℃) до требуемого давления на выходе и регулирование расхода путем изменения степени открытия. В связи с растущим спросом на сглаживание пиковых нагрузок, клапаны должны часто срабатывать. Засорение потока (Ma>=1) внутри них может привести к снижению эффективности или даже повреждению оборудования. Поэтому мониторинг внутреннего поля потока в режиме реального времени имеет решающее значение для безопасной эксплуатации. Однако внутренняя часть клапана находится в среде с чрезвычайно высокой температурой и давлением, что делает невозможным установку датчиков в критических местах, таких как дроссельные отверстия. Трудно определить истинное распределение внутреннего давления, скорости и температуры. В настоящее время исследования редукционных клапанов пара в основном опираются на эксперименты и моделирование CFD, но имеют очевидные недостатки с точки зрения эффективности и стоимости. Таким образом, в данной работе построена модель пониженного порядка (ROM) на основе разложения по собственным ортогональным функциям (POD). Основная идея заключается в следующем: извлечь основные моды потока из небольшого числа высокоточных результатов CFD-моделирования и реконструировать поле потока. Затем устанавливается простое соответствие между параметрами условий работы и модальными коэффициентами. В новых условиях работы полное поле потока может быть быстро реконструировано без повторного решения сложных уравнений гидродинамики. Методы исследования Основой для построения модели пониженного порядка является создание высококачественной библиотеки обучающих примеров. В исследовании были выбраны четыре выходных давления (1,2 МПа, 1,4 МПа, 1,6 МПа, 1,8 МПа) и шесть ходов клапана (от 20 мм до 120 мм), и они были объединены для формирования 24 наборов условий расчета в стационарном режиме, охватывающих типичный диапазон рабочих условий этого редукционного клапана для пара.  Подтверждено данными, полученными непосредственно на тепловой электростанции, максимальное отклонение между рассчитанным методом CFD расходом и измеренным значением составляет 9,70%, что соответствует требованиям к точности расчета и обеспечивает надежность последующих входных данных для ПЗУ.  Для уменьшения размерности данных моментальных снимков CFD используется метод собственного ортогонального разложения (POD). Каждая группа физических величин поля потока (плотность, давление, скорость, температура, число Маха, энтропия) располагается в виде вектор-строк для построения матрицы моментальных снимков X (размерность m×n, где m=24 — количество выборок, а n≈8×10⁶ — количество узлов сетки). POD: X ≈ UΣV бета достигается с помощью сингулярного разложения (SVD). При этом U содержит информацию о модальных коэффициентах, V содержит пространственные моды, а диагональные элементы Σ представляют собой сингулярные значения, отражающие энергетический вклад каждой моды. После упорядочивания по убыванию энергии, на первую моду приходится 85,72% энергии поля давления и 88,00% поля энтропии. Кумулятивная энергия первых 12 мод достигает 99%, поэтому выбирается порядок усечения k=12, а моды более высокого порядка отбрасываются для фильтрации численного шума.  Для прогнозирования новых условий работы необходимо установить взаимосвязь между параметрами условий работы (давление на выходе p, ход клапана h) и модальным коэффициентом α, α=f(p, h). В исследовании сравнивались три метода регрессии: полиномиальная регрессия, кригинг и регрессия на основе опорных векторов.Кроме того, в исследовании была предпринята попытка регрессии с использованием метода опорных векторов (SVR) на основе физической информации. В функцию потерь SVR был введен остаточный член уравнения импульса, а для оптимизации гиперпараметра ε был использован алгоритм градиентного спуска, чтобы прогнозируемое поле потока удовлетворяло ограничению сохранения импульса уравнения Навье-Стокса в стационарном состоянии на плоскости симметрии.Однако результаты показывают, что, поскольку базисная функция POD была извлечена из снимка CFD, удовлетворяющего уравнению управления, сама базисная функция содержит достаточно физической информации; в случае ограниченного количества выборок базовый SVR приблизился к верхнему пределу точности данной модели представления. Введение физических ограничений в качестве вторичных оптимизационных членов не привело к значительному снижению ошибки прогнозирования (RRMSE 1,16% против 0,87%), а, наоборот, могло привести к увеличению локального регионального смещения из-за чрезмерных ограничений.   Процесс онлайн-прогнозирования окончательной модели ROM выглядит следующим образом: вводятся параметры целевого режима работы (p, h), получаются 12 модальных коэффициентов α с помощью интерполяции модели Кригинга, и выполняется линейная суперпозиция предварительно сохраненных пространственных мод при u(X)=Σα dv ϕ и dv (X) для восстановления полного распределения поля потока. Вычислительная сложность этого процесса составляет O(k×n). На вычислительной платформе, оснащенной AMD EPYC 7763, одно прогнозирование занимает приблизительно 4,8 секунды, что на четыре порядка выше, чем 11 665 секунд, затрачиваемых на CFD-моделирование. Результаты исследования Рассмотрим в качестве примера результаты прогнозирования давления. Результаты прогнозирования симметричного плоскостного поля давления с помощью модели пониженного порядка, основанной на модели Кригинга, показывают, что относительная среднеквадратичная ошибка (RRMSE) составляет 0,79%, а максимальная относительная ошибка — 16,49%. RRMSE модели, основанной на регрессии с использованием метода опорных векторов (SVR), составляет 0,87%, а максимальная относительная ошибка — 15,38%. Оба метода контролируют относительную ошибку распределения давления в пределах допустимого инженерного диапазона в 20%, и RRMSE обоих методов составляет менее 1%. Стоит отметить, что в кольцевом зазоре между внешней и внутренней втулками из-за резкого расширения зоны потока расход уменьшается, а давление демонстрирует значительное обратное изменение, при этом значение давления возрастает до 1,53–1,88 МПа. Впоследствии пар проходит через дросселирующее отверстие внутренней втулки (вторичное дросселирование), и давление снова падает, в конечном итоге уравновешиваясь с давлением на выходе. Это немонотонное распределение давления, характерное для схемы «снижение давления – обратное изменение – снова снижение давления», было точно воспроизведено моделью ROM. Независимо от того, используется ли метод Кригинга или SVR, их кривые прогнозирования хорошо согласуются с эталонными значениями CFD, с незначительными отклонениями только в области с максимальным локальным градиентом. В основной части полости клапана, а также во входном и выходном трубопроводах изменения давления относительно незначительны, и относительная погрешность, как правило, составляет менее 5%, а в некоторых областях даже менее 1%. Максимальная относительная погрешность в 16,49% наблюдается в локальной точке вблизи стенки на выходе из дроссельного отверстия наружной втулки. Здесь происходит интенсивное отрывное течение, и наиболее заметна потеря деталей, вызванная прерыванием высокочастотных мод. Несмотря на это, уровень погрешности все еще находится в пределах допустимого диапазона для оценки динамики давления и общей оценки нагрузки в инженерных приложениях. Была проведена сравнительная оценка эффективности трех методов аппроксимации при прогнозировании поля потока: модель Кригинга с точностью RRMSE 0,79% оказалась немного лучше, чем SVR с точностью 0,87%, а по уровню максимальной ошибки (приблизительно 15-16%) результаты были сопоставимы. Метод PI-SVR с учетом ограничений, связанных с физической информацией, не показал преимуществ в прогнозировании давления. Его RRMSE составляет 1,16%, максимальная ошибка достигает 17,67%, а диапазон распределения ошибок в области высокого градиента в дроссельном отверстии расширен по сравнению с базовым методом SVR. Это явление указывает на то, что для физических величин, таких как давление, которые обладают сильной нелинейностью, но относительно фиксированной пространственной структурой, интерполяция методом Кригинга на основе гауссовых процессов лучше подходит для обработки малых выборок и непараметрических соотношений отображения. Поэтому для быстрого прогнозирования поля потока в парах с редукционными клапанами модель Кригинга была определена как оптимальное решение. Перспективы исследований Результаты исследования предлагают осуществимый технический путь для создания цифрового двойника редукционных клапанов. Эта модель на основе ПЗУ позволяет осуществлять реконструкцию в реальном времени и визуальный мониторинг ключевых параметров, таких как внутреннее поле давления и температурное поле клапана, решая проблему «черного ящика», возникающую из-за невозможности установки традиционных датчиков внутри дроссельного элемента. Однако следует отметить, что разработанная в данном исследовании модель пониженного порядка имеет четкие границы применимости. Во-первых, эффективный диапазон модели строго ограничен пространством параметров, охватываемым обучающими данными, и не позволяет экстраполировать ее на неисследованные геометрии или различные граничные условия. Во-вторых, текущая модель построена на основе снимков стационарного состояния и применима только для прогнозирования стационарных условий работы, неспособна учитывать переходную эволюцию потока во время быстрого действия клапана. Дальнейшие исследования углубят и расширят текущую работу по следующим двум направлениям: Первый подход — моделирование нестационарного потока. Путем комбинирования методов анализа временных рядов (таких как динамическое разложение на моды (DMD) или сеть долговременной кратковременной памяти (LSTM)) строится динамическая модель пониженного порядка, способная прогнозировать нестационарную эволюцию потока. Второй аспект — оптимизация методов обработки физической информации. Следует пересмотреть стратегии реализации машинного обучения на основе физической информации, изучить возможность введения физических ограничений на этапе извлечения модальных данных, а не на этапе регрессии, или использовать многоуровневую структуру в сочетании с низкоразрешающей вычислительной гидродинамикой и нейронными сетями на основе физической информации для улучшения экстраполяционной способности модели и физической согласованности в областях с низкой плотностью выборки.

Надежность регулирующих клапанов в условиях эксплуатации в тяжелых условиях во многом зависит от выбора материалов и технологии обработки поверхности.  Если вы когда-либо посещали систему байпаса турбины на электростанции или клапан сброса сточных вод на угольном химическом заводе, вы, вероятно, видели, насколько сильно могут быть повреждены элементы конструкции клапана рабочими средами. В условиях высокого перепада давления, испарения и эрозии частиц стандартная деталь из нержавеющей стали марки 316 может очень быстро изнашиваться. Многие спрашивают: если нержавеющая сталь марки 316 недостаточно износостойка, почему бы не изготовить всю деталь из цельного твердого сплава?Теоретически это возможно, но на практике стоимость чрезвычайно высока, а материал слишком хрупкий, чтобы выдерживать термический удар или гидроудар. Именно поэтому в промышленности обычно используется концепция «прочного сердечника с твердой поверхностью», в которой прочный основной металл поглощает удары, а упрочненная поверхность устойчива к износу.Для регулирующих клапанов GEKO это сочетание прочности материала и обработки поверхности является ключевым решением для эксплуатации в сложных условиях. Сегодня рассмотрим три наиболее часто используемые технологии обработки поверхности регулирующих клапанов: хромирование, азотирование и высокоскоростное газопламенное напыление (HVOF). Классическое решение: твердое хромирование.  Твердое хромирование — один из наиболее распространенных методов обработки поверхности в отрасли производства регулирующих клапанов. Принцип работы заключается в помещении штока или пробки в ванну для электролитического покрытия, где в результате электрохимического процесса осаждается твердый слой хрома. Твердый слой хрома обеспечивает низкий коэффициент трения и высокую твердость поверхности, обычно около 65–70 HRC. По этой причине хромирование особенно подходит для штоков клапанов и других компонентов, которые многократно перемещаются. Гладкая хромированная поверхность может снизить трение сальника и помочь продлить срок его службы. Для штоков клапанов в стандартных системах регулирования GEKO хромирование часто является экономичным и практичным решением. Однако хромирование также имеет явные ограничения. На микроскопическом уровне твердый хром обычно содержит сеть микротрещин. Если среда обладает высокой коррозионной активностью, коррозионная жидкость может проникнуть через эти трещины и достичь основного металла.После воздействия на подложку хромовый слой может начать отслаиваться. Следовательно, хромирование лучше снижает трение, чем предотвращает сильную коррозию или эрозию крупными частицами. Глубокое упрочнение поверхности: азотированиеЧтобы избежать проблемы отслаивания, характерной для покрытий, инженеры часто используют процессы поверхностного упрочнения на основе диффузии, среди которых азотирование является одним из наиболее распространенных. Азотирование не создает внешнего слоя на поверхности; вместо этого атомы азота диффундируют в поверхность металла. Атомы азота реагируют с такими элементами, как железо и хром в металле, образуя высокотвердый нитридный слой. Твердость поверхности после азотирования часто может превышать 1000 HV. Главное преимущество азотирования заключается в том, что затвердевший слой интегрирован с подложкой, без видимого физического контакта. Благодаря этому азотированный слой гораздо реже отслаивается, в отличие от обычного покрытия.Кроме того, азотирование проводится при относительно низких температурах, поэтому деформация детали после обработки минимальна. В условиях работы с высокотемпературным паром азотирование может эффективно снизить риск заедания между пробкой и седлом.Поэтому в системах подачи пара, используемых в регулирующих клапанах GEKO, азотирование часто является важным вариантом модернизации для заглушек и направляющих элементов. Однако азотирование не является универсальным решением. Толщина упрочненного слоя обычно составляет всего около 0,1–0,2 мм. Если среда содержит большое количество высокоскоростных твердых частиц, этот тонкий упрочненный слой все равно может быстро износиться.  Следовательно, азотирование больше подходит для условий высоких температур, предотвращающих заедание, и умеренного износа. Броня повышенной прочности: HVOF (высокоскоростное кислородно-топливное охлаждение)  Когда регулирующий клапан подвергается воздействию чрезвычайно жестких условий, таких как угольная суспензия, минеральная суспензия, сильное испарение или интенсивная эрозия частицами, хромирование и азотирование часто уже недостаточны (HVOF). Принцип действия и впечатляющая эстетика: наконечник горелки HVOF подобен миниатюрному ракетному двигателю. Он смешивает кислород с топливом (например, керосином) и воспламеняет его, создавая сверхзвуковую высокотемпературную струю. Затем в эту струю подается чрезвычайно твердый порошок карбида вольфрама (WC) или карбида хрома. Порошок находится в полурасплавленном состоянии и движется с поразительной скоростью (более чем в два раза превышающей скорость звука!). Сильно ударьте по поверхности сердечника клапана. Мы можем использовать формулу кинетической энергии, чтобы ощутить эту мощную энергию.  Чрезвычайно высокая скорость приводит к образованию очень плотного покрытия (пористости). < 1%), а прочность сцепления с подложкой невероятно высока. Его главное преимущество: непревзойденная износостойкость без каких-либо «слепых зон». Толщина покрытия из карбида вольфрама обычно составляет от 0,2 до 0,4 мм, а его твердость может превышать 70 HRC. Оно не только выдерживает чрезвычайно сильную эрозию частицами, но и благодаря своей плотной структуре препятствует проникновению коррозионных сред. Для регулирующих клапанов GEKO, работающих в условиях высокого перепада давления, сильного испарения и интенсивного износа, высокоскоростное газопламенное напыление (HVOF) часто является одним из наиболее надежных решений для улучшения поверхности. Конечно, у HVOF есть и свои недостатки. Во-первых, это дорогостоящий процесс, требующий очень строгого контроля. При плохой подготовке подложки или неправильном контроле параметров распыления все равно может произойти отслоение покрытия. Во-вторых, HVOF — это процесс, требующий прямой видимости, поэтому распылителю сложно достичь сложных внутренних геометрических форм, таких как глубокие отверстия в каркасе. Тем не менее, в условиях сильного износа HVOF остается одним из важнейших высокотехнологичных промышленных решений.  Руководство по выбору обработки поверхности клапанов для регулирующих клапанов GEKO Выбор обработки поверхности регулирующего клапана — это не просто выбор самого прочного варианта, а соответствие обработки условиям эксплуатации.Если основная цель — снижение трения, например, между штоком клапана и сальником, то твердое хромирование обычно является экономически выгодным вариантом. Если в процессе эксплуатации преобладает работа с высокотемпературным паром, требуются меры по предотвращению заедания и умеренный износ, то азотирование является более предпочтительным вариантом.Если условия эксплуатации включают сильное испарение, воздействие суспензий с высоким перепадом давления или сильную эрозию частицами, в первую очередь следует рассмотреть возможность нанесения покрытия из карбида вольфрама методом высокоскоростного газопламенного напыления (HVOF). Для регулирующих клапанов GEKO применение правильного раствора для улучшения поверхности в зависимости от условий эксплуатации может значительно увеличить срок службы и надежность работы. Заключительные мысли Работоспособность современных регулирующих клапанов зависит не только от конструкции, но и от уровня обработки поверхности. Работоспособность современных регулирующих клапанов зависит не только от конструкции, но и от уровня обработки поверхности.Правильный выбор между хромированием, азотированием и высокоскоростным газопламенным напылением может помочь регулирующим клапанам увеличить срок службы и обеспечить более стабильную работу в тяжелых условиях эксплуатации.Только понимая принципы и области применения этих процессов, можно подобрать подходящую «металлическую броню» для регулирующих клапанов GEKO. Для получения дополнительной информации свяжитесь с нами: info@geko-union.com

Узнайте, как твердое хромирование, азотирование и HVOF-покрытие повышают износостойкость, защиту от коррозии и срок службы важнейших компонентов клапанов. ГЕКО. Почему обработка поверхности важна в промышленных клапанахВ промышленные клапаныВыбор базового материала — лишь часть уравнения надежности. В условиях эксплуатации в тяжелых условиях, таких как электроэнергетика, нефтехимическая промышленность, химические заводы, трубопроводы для транспортировки пульпы в горнодобывающей промышленности и другие системы высокого давления, критически важные компоненты имеют решающее значение. детали клапана Они подвергаются трению, эрозии, коррозии, испарению и ударам частиц. Без надлежащей обработки поверхности даже высококачественные компоненты из нержавеющей стали могут быстро изнашиваться, протекать, демонстрировать нестабильную работу системы управления и приводить к незапланированным остановкам.At ГЕКООбработка поверхности считается важной частью проектирования клапанов с учетом их эксплуатационных характеристик. Подбирая правильную обработку поверхности для каждого компонента клапана, производители могут значительно повысить долговечность, снизить частоту технического обслуживания и продлить срок службы в сложных условиях эксплуатации. Ключевые компоненты клапанов, которые обычно нуждаются в обработке поверхности.Различные компоненты клапанов подвержены различным видам отказов. В таблице ниже показано, где обычно применяется обработка поверхности и для решения каких проблем она предназначена.КомпонентОбщий рискТипичное лечениеГлавное преимуществошток клапанаНепрерывное трение и износ уплотненийТвердое хромированиеМеньшее трение и более плавное движениеРегулировка клапана / заглушкаЭрозия, вспышки и повреждения, приводящие к перегреву.Азотирование или HVOFПовышенная износостойкость и увеличенный срок службы отделки.Корпус клапанаИзнос, вызванный потоком жидкости, при работе в условиях жесткого регулирования.Азотирование или HVOFУлучшенные противозадирные и противоэрозионные свойства.Зона контакта мяча и сиденьяИзнос уплотнительной поверхности и риск протечекСпециализированная обработкаБолее надежная герметизация и увеличенный срок службы. 1. Твердое хромирование штоков клапанов и скользящих деталей. Твердое хромирование — один из наиболее широко используемых методов обработки поверхности штоков клапанов и других компонентов, требующих плавного скользящего контакта. Тонкий твердый слой хрома наносится методом электролитического осаждения на металлическую поверхность для повышения твердости и снижения трения.Для клапанов такая обработка особенно полезна в тех случаях, когда шток многократно перемещается через сальник. Твердое хромированное покрытие штока помогает уменьшить сопротивление, минимизировать износ сальника и обеспечить более плавную работу в течение длительного времени.Однако твердое хромирование не является оптимальным вариантом для эксплуатации в условиях высокой коррозии или сильного эрозионного воздействия. Микротрещины в хромовом слое могут позволить агрессивным средам проникать к подложке, что в конечном итоге может привести к отслаиванию или локальному разрушению, если способ нанесения покрытия не подобран должным образом. 2. Азотирование для предотвращения заедания и повышения износостойкости при высоких температурах.Азотирование — это процесс поверхностного упрочнения, основанный на диффузии, а не простое нанесение верхнего покрытия. В процессе обработки атомы азота диффундируют в поверхность металла и образуют упрочненный слой, который металлургически связан с основным материалом.Благодаря этому азотирование становится очень привлекательным для обработки клапанных элементов, корпусов и направляющих поверхностей, где важны устойчивость к заеданию и стабильность размеров. Поскольку упрочненный слой образуется внутри металлической поверхности, он не отслаивается, как это может происходить с обычным покрытием.Азотированные детали клапанов часто подходят для эксплуатации при высоких температурах и для применений, где требуется умеренная износостойкость в сочетании с хорошей целостностью поверхности. Главным ограничением является толщина: упрочненный слой относительно невелик, поэтому его может быть недостаточно для экстремальной эрозии частицами или очень агрессивной эксплуатации в условиях испарения. 3. HVOF-покрытие для компонентов клапанов, эксплуатируемых в тяжелых условиях.HVOF, или высокоскоростное кислородно-топливное напыление, — один из самых передовых методов обработки поверхности, используемых для клапанов, работающих в тяжелых условиях. В этом процессе порошковые материалы, такие как карбид вольфрама, с чрезвычайно высокой скоростью впрыскиваются на подготовленную поверхность детали, образуя плотное и прочно сцепленное покрытие.Для клапанных пробок, корпусов и других деталей, подверженных воздействию высоких перепадов давления, испарений, суспензий или абразивных частиц, покрытие HVOF обеспечивает исключительную износостойкость. Его часто выбирают в тех случаях, когда обычная нержавеющая сталь или более тонкие закаленные слои не обеспечивают достаточного срока службы.Правильно нанесенное покрытие методом HVOF может значительно повысить стойкость к эрозии, сократить интервалы технического обслуживания и обеспечить более надежную работу клапанов в самых суровых условиях эксплуатации. Поскольку этот процесс требует точной подготовки и строгого контроля качества, качество покрытия в значительной степени зависит от опыта производства и дисциплины технологического процесса. Как выбрать правильную обработку поверхности для детали клапана Не существует единого универсального метода обработки поверхности, подходящего для всех областей применения клапанов. Выбор зависит от типа клапана, геометрии компонента, рабочей температуры, перепада давления, состава рабочей среды и ожидаемого характера отказа.В качестве общего правила, твердое хромирование подходит для штоков клапанов и скользящих деталей, для которых в основном требуется низкое трение. Азотирование является хорошим вариантом для направляющих и элементов клапанов, где необходимы защита от заедания, твердость поверхности и стабильность размеров. Покрытие HVOF обычно является предпочтительным решением для элементов клапанов, эксплуатируемых в тяжелых условиях и подверженных сильной эрозии, засветке или воздействию абразивных сред.Наиболее эффективный инженерный подход заключается в одновременной оценке как основного материала, так и условий эксплуатации. В компании GEKO цель состоит не только в выборе обработки поверхности, но и в том, чтобы подобрать обработку, соответствующую фактическим условиям работы компонента клапана. Почему компания GEKO уделяет особое внимание поверхностной инженерииДля производителей промышленных клапанов и конечных пользователей производительность определяется не только конструкцией клапана, но и тем, как защищена каждая критически важная поверхность. Обработка поверхности напрямую влияет на контроль утечек, стабильность крутящего момента, срок службы и затраты на техническое обслуживание.Компания GEKO учитывает особенности обработки поверхности компонентов при разработке клапанов, что позволяет оптимизировать критически важные детали с точки зрения долговечности, износостойкости и надежности в эксплуатации. Это особенно важно для клапанов, работающих в сложных промышленных условиях, где преждевременное повреждение элементов конструкции может быстро стать дорогостоящей проблемой.Независимо от того, требуется ли более гладкий шток клапана, поверхность, предотвращающая заедание, или компонент, изготовленный методом HVOF-покрытия для работы в тяжелых условиях, выбор правильной обработки является практическим шагом к увеличению срока службы клапана и повышению стабильности его работы.  ЗаключениеТвердое хромирование, азотирование и высокоскоростное газопламенное напыление (HVOF) — три важные технологии обработки поверхности промышленных клапанов, но каждая из них служит разным целям. Понимание того, в каких условиях каждый метод наиболее эффективен, помогает инженерам, покупателям и конечным пользователям выбирать компоненты клапанов, лучше подходящие для реальных условий эксплуатации.Для компаний, стремящихся к повышению надежности работы клапанов, правильная обработка поверхности — это не просто вариант финишной обработки. Это часть инженерного решения. Компания GEKO продолжает уделять основное внимание практическим стратегиям обработки поверхности клапанов, которые способствуют увеличению срока службы, повышению надежности и улучшению общих эксплуатационных характеристик.Для компаний, стремящихся к повышению надежности работы клапанов, правильная обработка поверхности — это не просто вариант финишной обработки. Это часть инженерного решения. Компания GEKO продолжает уделять основное внимание практическим стратегиям обработки поверхности клапанов, которые способствуют увеличению срока службы, повышению надежности и улучшению общих эксплуатационных характеристик.

 Выбор правильного типа изоляции имеет решающее значение для безопасности, производительности и контроля затрат в промышленных системах.Шаровые краны GEKO с цапфовым креплением выпускаются в конфигурациях DBB, DIB-1 и DIB-2 для соответствия различным условиям эксплуатации. Визуальная схема – принцип работы каждого клапанаДББ (двойная блокада и кровотечение)   Два седла SPE (Single Piston Effect).Герметизация надежна только тогда, когда обе стороны находятся под давлением.Автоматический сброс давления с обеих сторон👉 Лучше всего подходит для: Стандартных приложений с приоритетом экономии средств DIB-1 (Полная двойная изоляция)   Два седла DPE (эффект двойного поршня).Полная двойная изоляция в любом направленииОтсутствие самосброса → требуется внешний предохранительный клапан👉 Идеально подходит для: систем высокого риска и высокого давления, имеющих критически важное значение. DIB-2 (гибридная конструкция)  Одно место DPE + одно место SPEВысокая изоляция с одной стороныАвтоматический сброс давления со стороны SPE👉 Лучше всего подходит для: сбалансированного соотношения безопасности и стоимости Таблица быстрого сравненияОсобенностьДББДИБ-1ДИБ-2Уровень изоляцииСерединаВысшийВысокийТип уплотненияSPE + SPEДПЭ + ДПЭDPE + SPEДвусторонняя изоляцияОграниченныйПолныйЧастичныйСброс давленияАвтоматический режим (с обеих сторон)Внешние требованияАвтоматический (с одной стороны)Инструкция по установкеБесплатноБесплатноНаправленныйРасходыНизкийВысокийСередина Типичные области применения НефтегазопроводыОтключение высокого давленияУглеводородные средыКритические точки изоляции👉 Рекомендуется: GEKO DIB-1 Нефтехимическая промышленность и нефтепереработкаВоспламеняющиеся/коррозионные средыНепрерывная работаКонтроль выбросов👉 Рекомендуется: GEKO DIB-2 Общие промышленные системыВодопроводы, газопроводы, нефтепроводыСтандартная изоляция и техническое обслуживаниеПроекты, требующие оперативного управления бюджетом👉 Рекомендуется: GEKO DBB  Как выбрать подходящий клапан Шаг 1 – Направление потокаФиксированный → DBB / DIB-2Двунаправленный → DIB-1 Шаг 2 – Требования безопасностиКритический → DIB-1Стандарт → DBBОдносторонняя высокая безопасность → DIB-2 Шаг 3 – Снижение давленияАвтоматический → DBB / DIB-2Контролируемый → DIB-1 Шаг 4 – Бюджет и установка Низкая стоимость → DBBВысочайший уровень безопасности → DIB-1Сбалансированный → DIB-2  Почему стоит выбрать шаровые краны GEKO? Конструкция с цапфовым креплением обеспечивает низкий крутящий момент и стабильность.Конструкция с полным проходным сечением для минимизации потерь давленияВарианты, соответствующие требованиям пожарной безопасности, ATEX и API 6D.Технология двойной блокировки и продувки, а также передовая технология герметизации.Предназначен для нефтегазовой, нефтехимической промышленности и систем высокого давления. Призыв к действию Не уверены, какой клапан подойдёт для вашего проекта?Свяжитесь с GEKO сегодня, чтобы получить индивидуальный подбор и ценовое предложение.

CF8, CF8M, CF3 и CF3M — это аустенитные литые нержавеющие стали, соответствующие стандарту ASTM A351, широко используемые для изготовления клапанов, корпусов насосов, фланцев и других отливок. По составу эти материалы соответствуют кованым нержавеющим сталям 304/304L/316/316L, при этом ключевые различия заключаются в содержании углерода и наличии молибдена (Mo). Клапаны марки GEKO изготавливаются из высококачественных материалов, подобных этим, обеспечивая превосходную производительность в сложных условиях эксплуатации, например, в промышленности и химической отрасли.  1) Краткое значение кодаC: ЛитьеF: Аустенитный8: Содержание углерода ≤ 0,08% (стандартное содержание углерода)3: Содержание углерода ≤ 0,03% (сверхнизкое содержание углерода)M: Содержит Mo (молибден, 2,0%–3,0%) 2). Соответствие материалов и состав (ASTM A351) Американский стандартный кодексСоответствующая стальКитайский стандартный код (литье)Предельное содержание углеродаОсновной состав (%)Основные характеристикиCF8304ZG08Cr18Ni9≤0,08Cr:18-21 Ni:8-11Устойчивость к коррозии, не содержит свинца.CF8M316ZG08Cr18Ni1 2Mo2≤0,08Cr:18-21 Ni:9-12 Mo:2-3Содержит молибден, устойчивый к хлоридам.CF3304ЛZG03Cr18Ni1 0≤0,03Cr:17-21 Ni:8-12Сверхнизкоуглеродистый, устойчивый к межкристаллитной коррозииCF3M316ЛZG03Cr18Ni1 2Mo2≤0,03Cr:17-21 Ni:9-13 Mo:2-3Сверхнизкоуглеродистая сталь + молибден, предпочтительно для сварных конструкций, работы в морской воде и химической промышленности. 3). Ключевые отличия и точки выбора клапанов GEKO CF8 против CF3 CF8: Содержание углерода ≤ 0,08%, что соответствует стали марки 304, подходит для коррозионно-стойких, несварных или свариваемых отливок, которые могут подвергаться термической обработке. Клапаны марки GEKO, изготовленные из материала CF8, идеально подходят для стандартных промышленных применений и сред с умеренной коррозией.CF3: Содержание углерода ≤ 0,03%, что соответствует стали 304L, более устойчива к межкристаллитной коррозии, подходит для толстостенных сварных деталей и ситуаций, когда термообработка после сварки не требуется. Клапаны GEKO, изготовленные из материала CF3, обладают превосходной устойчивостью к коррозии при сварке и в ответственных условиях. CF8M против CF3M CF8M: Содержание углерода ≤ 0,08% + Mo, что соответствует стали марки 316, устойчива к умеренной коррозии и хлорид-ионам. Клапаны марки GEKO, изготовленные из стали CF8M, специально разработаны для использования в средах, подверженных воздействию хлорид-ионов и умеренной коррозии, обеспечивая долговечность и надежность как в промышленном, так и в химическом секторах. CF3M: содержание углерода ≤ 0,03% + Mo, что соответствует стали 316L, подходит для сварки, устойчив к межкристаллитной коррозии и точечной коррозии, идеально подходит для агрессивных сред, таких как морская вода, химические вещества, СПГ и т. д. Клапаны GEKO, изготовленные из CF3M, идеально подходят для самых сложных условий эксплуатации, таких как морская, химическая и СПГ-промышленность, обеспечивая превосходную коррозионную стойкость и длительный срок службы.   4). Типичные области применения CF8: Подходит для воды, азотной кислоты, пищевых продуктов, низкотемпературных условий. Клапаны GEKO, изготовленные из материала CF8, широко используются в системах водоподготовки и пищевой промышленности, где требуется умеренная коррозионная стойкость. CF8M: Уксусная кислота, фосфорная кислота, среда с умеренным содержанием хлорид-ионов. Клапаны марки GEKO, изготовленные с использованием CF8M, идеально подходят для химической промышленности, работающей с кислотами и умеренным содержанием хлорид-ионов. CF3: Сварные конструкции, крупные секции и ситуации, когда термообработка после сварки не требуется. Клапаны GEKO, изготовленные из материала CF3, идеально подходят для сварочных работ, требующих прочности и долговечности. CF3M: морская вода, соленая вода, кислые среды, содержащие хлор, морское оборудование, оборудование для десульфуризации. Клапаны GEKO, изготовленные из материала CF3M, являются предпочтительным выбором для применения в морской воде, соленой воде и других агрессивных средах. Свяжитесь с нами для получения дополнительной информации!

Металлические скользящие контактные поверхности шаровых клапанов должны иметь определенную разницу в твердости, иначе они могут заедать. На практике разница в твердости между шаром и седлом клапана обычно составляет от 5 до 10 HRC, что обеспечивает оптимальный срок службы клапана. Из-за сложного процесса обработки шара, который также влечет за собой высокие затраты, шар обычно выбирают с более высокой твердостью, чем седло клапана, чтобы защитить его от повреждений и износа.  Шаровые краны марки GEKO Они выделяются благодаря высококачественным материалам и точным производственным процессам, обеспечивая исключительную точность подбора твердости между шаром и седлом. Для обеспечения долговременной стабильности и эффективности используются различные комбинации твердости. Ниже приведены две часто используемые пары твердости:    - Твердость шара 55 HRC, твердость седла 45 HRC: Поверхность шара клапана может быть покрыта сплавом STL20, нанесенным методом ультразвукового напыления, а поверхность седла клапана может быть сварена сплавом STL12. Это сочетание твердости является наиболее распространенным для шаровых клапанов с металлическим уплотнением, отвечающим общим требованиям к износостойкости при уплотнении металл-металл. Такое сочетание широко используется в Шаровые клапаны с металлическим уплотнением марки GEKO, обеспечивая превосходную производительность при высоких нагрузках.  - Твердость шара 68 HRC, твердость седла 58 HRC: Поверхность шара клапана может быть покрыта карбидом вольфрама, нанесенным методом ультразвукового напыления, а поверхность седла клапана — сплавом STL20. Такое сочетание твердости широко используется в угольной химической промышленности, обеспечивая более высокую износостойкость и увеличенный срок службы. Высокотвердые шаровые клапаны GEKO широко применяются в угольной химической промышленности, помогая пользователям продлевать срок службы оборудования и снижать затраты на техническое обслуживание.   Правильный выбор сочетания твердости эффективно предотвращает заедание и обеспечивает надежную работу шаровых клапанов марки GEKO в различных суровых условиях, продлевая срок их службы и снижая требования к техническому обслуживанию. Свяжитесь с нами прямо сейчас для получения дополнительной информации: info@geko-union.com

В сфере СПГ (сжиженный природный газ)В системах СПГ выбор и применение правильных клапанов имеют решающее значение для обеспечения безопасности, эффективности и надежности системы. Клапаны широко используются на различных этапах производства СПГ, от хранения до транспортировки. Среди наиболее известных брендов, предлагающих решения в области клапанов для СПГ, компания GEKO выделяется своими инновациями и высокими стандартами качества, обеспечивая оптимальные решения для всех областей применения СПГ. Ниже мы рассмотрим несколько ключевых типов клапанов, используемых в системах СПГ, и подчеркнем вклад GEKO в отрасль. 1. Шаровые клапаны для сверхнизкотемпературного сжиженного природного газа (СПГ).Шаровые клапаны для СПГ, предназначенные для работы при сверхнизких температурах, являются наиболее распространенным и широко используемым типом клапанов в системах СПГ. Они разработаны для работы в условиях экстремальных температур и давлений, встречающихся при хранении и транспортировке СПГ. Особенности конструкции:Длинногорлый колпак клапана: стандартная конфигурация для удобства эксплуатации и обслуживания.Шток клапана с защитой от прорыва: обеспечивает надежную фиксацию штока клапана даже под внутренним давлением, предотвращая риск прорыва.Функция двойной блокировки и сброса давления: позволяет удалять СПГ из камеры клапана во время закрытия, предотвращая аномальное повышение давления из-за испарения, вызванного нагревом.Специальная конструкция седла: как правило, это металлические уплотнения или мягкие уплотнения с эластичными компенсационными структурами, предназначенные для адаптации к усадке при низких температурах. Приложения:Входы и выходы резервуаров для хранения СПГсоединения погрузочного рукавасистемы обработки испаряющегося газа (BOG)Устройства понижения давления и испарители Клапаны GEKO, разработанные для работы в экстремальных температурных условиях и обеспечивающие бесперебойную работу, превосходно зарекомендовали себя в этих ответственных областях применения. Благодаря передовым материалам и инновационным технологиям герметизации GEKO, эти клапаны гарантируют бесперебойную и безопасную работу установок СПГ. 2. Сверхнизкотемпературные шаровые клапаны для СПГШаровые запорные клапаны для СПГ, используемые для точного регулирования потока или в системах, требующих надежного перекрытия, играют важную роль в регулировании потока СПГ в трубопроводах и системах, предъявляющих высокие требования к надежности. Особенности конструкции:Угловой или Y-образный корпус клапана: низкое сопротивление потоку и легкий сброс, предотвращающий задержку рабочей среды.Крышка клапана дискового типа: разработана для лучшего противостояния нагрузкам, вызванным колебаниями температуры.Сильфонный уплотнитель: важный элемент, создающий металлический барьер и исключающий риск протечек при низких температурах.Приложения:Системы управления потоком (например, системы экстракции образцов)Применение в условиях повышенной герметичности во взрывоопасных зонах.Вход/выход компрессоров BOGТрубопроводы для подачи контрольно-измерительного газа или азота Благодаря опыту компании GEKO, эти клапаны созданы для работы в сложных условиях давления и температуры в системах СПГ, обеспечивая стабильную и герметичную работу. 3. Сверхнизкотемпературные задвижки для СПГЗадвижки используются в крупномасштабных трубопроводах СПГ, где для полного перекрытия потока необходимы полный проходной тракт и низкое сопротивление потоку. Особенности конструкции:Жесткая клиновидная или эластичная конструкция затвора: предназначена для компенсации различной степени усадки корпуса клапана и затвора при низких температурах.Конструкция с полным проходным сечением: минимизирует сопротивление потоку, позволяя устройствам для прочистки (очистки) легко проходить через отверстие. Приложения:Основные трубопроводы СПГ, требующие полномасштабных операций.Крупные входные/выходные трубопроводы на станциях приема СПГ или заводах по сжижению природного газа. Задвижки GEKO отличаются высокой прочностью и превосходными герметизирующими свойствами, что делает их идеальным выбором для ответственных применений в трубопроводах СПГ, где требуется максимальный расход. 4. Предохранительные и сбросные клапаны для СПГ при сверхнизких температурахЭти клапаны являются важными предохранительными устройствами, защищающими оборудование и трубопроводы для сжиженного природного газа от повреждений, вызванных избыточным давлением. Особенности конструкции:Предназначен для газожидкостного потока: обеспечивает безопасную вентиляцию при изменяющихся условиях потока.Изоляция пружинной камеры: предотвращает воздействие на пружину низкотемпературных сред.Надежная герметизация: обеспечивает точное открытие при заданном давлении и плотное закрытие после повторной установки. Приложения:Резервуары для СПГ (основной и резервный предохранительные клапаны)Защита от избыточного давления для трубопроводов и сосудов под давлением СПГсистемы BOG Предохранительные клапаны GEKO обеспечивают исключительную надежность и точность, гарантируя безопасность и работоспособность систем СПГ даже в условиях экстремального давления. 5. Обратные клапаны для сверхнизких температур СПГОбратные клапаны предотвращают обратный поток рабочей среды, обеспечивая защиту ключевого оборудования в системах СПГ. Особенности конструкции:Конструкция с поворотным или подъемным механизмом: обеспечивает быструю реакцию при низких расходах.Надежная герметизация: предотвращает утечку под противодавлением. Приложения:Выходы насосных станций для СПГ предотвращают обратный поток во время остановки насоса.Входы/выходы компрессораТрубопроводы, в которых могут возникать условия обратного потока. Обратные клапаны GEKO изготовлены из высококачественных материалов, что обеспечивает их долговечность и эффективную работу, особенно в предотвращении обратного потока в системах СПГ. 6. Другие специальные клапаны для СПГНизкотемпературные поворотные затворы: Используется для регулирования или перекрытия потока большого диаметра с малым перепадом давления, например, в вентиляционных и газопроводах.Игольчатые клапаны: Используется для очень точного регулирования расхода в системах, требующих малых скоростей потока, таких как линии подачи измерительного давления или системы отбора проб.

Если значение Cv определяет, какую работу может совершить клапан, то класс утечки (Класс утечки) и дальность действия (Дальность действия) определяют «качество работы», выполняемой клапаном.         Класс утечки Нижний предел производительности: насколько плотно может закрыться клапан?       Дальность действия Верхний предел производительности: насколько широко может регулироваться клапан?Многие инциденты на производстве происходят не потому, что клапан не может пропускать поток, а потому, что клапан... не закрывается должным образом (что приводит к утечкам газа под высоким давлением, материальным потерям) или не может правильно отрегулировать (вызывая нестабильность при низком расходе и насыщение при высоком расходе). В этой статье мы объясним два ключевых показателя, определяющих «уровень» производительности клапана. 01. Урок по устранению утечек: Искусство закрытия клапанаВ мире не существует абсолютной «нулевой утечки». Даже между атомами металлов есть зазоры.В отрасли применяется следующий стандарт: ANSI/FCI 70-2 (соответствует IEC 60534-4). Этот стандарт делит утечки на 6 классов. Вот подробное описание часто используемых классов: Класс IV: Стандарт для металлических уплотнений Определение: Утечка не превышает 0,01% от номинального значения Cv.Приложение: Большинство обычных односедельных клапанов и клапанов с распоркой.Интуитивное понимание: Для клапана с Cv=100 небольшая утечка может быть неслышна человеческому уху, но приборы способны её обнаружить. Пятый класс: Трудный шаг, который нужно преодолеть Определение: Чрезвычайно низкий уровень утечек, рассчитанный по сложной формуле (зависящей от перепада давления и размера отверстия), примерно в 100 раз ниже, чем у класса IV.Приложение: Ситуации, требующие чрезвычайно высокой герметичности металла, обычно предполагают точную шлифовку седла и диска клапана. Класс VI: Мир мягких тюленей Определение: Герметичное уплотнениеМетод тестирования: Через клапан продувается воздух, подсчитывается количество выходящих пузырьков в минуту. Например, клапан диаметром 1 дюйм не должен пропускать более 1 пузырька в минуту.Материал: Этого можно добиться практически только с помощью мягких материалов, таких как ПТФЭ (тефлон) или резина.Ограничения: Мягкие уплотнения плохо работают при высоких температурах (обычно) < 230°C). 💡 Ловушка выбора:Не следует слепо стремиться к классу VI. Если вы работаете с паром высокой температуры и высокого давления и вам необходим класс VI, производители смогут предложить только дорогостоящие специальные металлические конструкции, что приведет к резкому росту затрат и неопределенному сроку службы. Как правило, для регулирующих клапанов достаточно класса IV. 02 Диапазон измерений: идеал против реальности Дальность действия, также известная как Коэффициент снижения мощностиопределяется следующим образом:Отношение между максимальным регулируемым расходом и минимальным регулируемым расходом клапана.  Линейные клапаны: Теоретически, диапазон действия составляет примерно 30:1.Клапаны с равным процентным соотношением: Теоретически, диапазон действия составляет примерно 50:1 или даже 100:1. Почему обозначение "100:1" на образцах вводит в заблуждение: Диапазон значений, указанный на образцах, называется Встроенная дальность действия.Но в полевых условиях мы имеем дело с Диапазон действия установленного оборудования. Помните об этом Управление клапаном, S?Сопротивление трубы «съест» разницу давлений клапана. S = 1 (Идеальный вариант): Установленная дальность действия равна внутренней дальности действия.S = 0,1 (распространенный случай): клапан, рассчитанный на соотношение 50:1, может иметь фактический диапазон регулировки только 5:1! Что это значит?Это означает, что когда расход снизится до 20%, клапан может уже находиться в закрытом положении и стать нестабильным. ✅ Инженерное правило:Не следует слепо доверять данным выборки. В системах с низкими значениями S необходимо рассчитать диапазон регулируемого расхода. Если фактический диапазон расхода широк (например, минимальный расход при запуске, максимальный расход при нормальной работе), одного клапана может быть недостаточно.разделенный диапазонВозможно, потребуется решение с использованием нескольких клапанов, работающих параллельно. Для получения дополнительной информации о регулирующем клапане свяжитесь с нами прямо сейчас: info@geko-union.com

Поскольку удельная мощность отдельных шкафов превышает 20 кВт, 30 кВт и даже более высокие пороговые значения, технология жидкостного охлаждения стала ключевым решением для эффективного отвода тепла и достижения целей углеродной нейтральности в центрах обработки данных с высокой плотностью размещения оборудования. Трубопроводная сеть системы жидкостного охлаждения подобна «кровеносным сосудам» системы, а клапаны, как ключевые узлы управления, играют важную роль в регулировании потока, стабилизации давления и обеспечении безопасности. Их конструкция, выбор и характеристики напрямую определяют эффективность охлаждения системы, надежность эксплуатации и общую стоимость жизненного цикла (TCO). В данной статье систематически анализируются технические аспекты и отраслевая ценность клапанов жидкостного охлаждения с пяти точек зрения: необходимость применения клапанов, научная логика выбора, основные технические параметры, данные о рыночной ситуации и будущие тенденции развития, на основе практического опыта в проектах жидкостного охлаждения центров обработки данных. Ключевая необходимость клапанов жидкостного охлаждения: «защитные механизмы» и «интеллектуальные менеджеры» системы жидкостного охлаждения. Непрерывная и стабильная работа системы жидкостного охлаждения центра обработки данных зависит от точного регулирования и защиты, обеспечиваемых клапанами. Их ключевая ценность охватывает весь жизненный цикл системы, включая проектирование, управление эксплуатацией и устранение неисправностей, что особенно ярко проявляется в трех основных аспектах: 1. Гарантия безопасности системы в конечном итоге.В отношении ИТ-оборудования центров обработки данных действует политика нулевой терпимости к утечкам охлаждающей жидкости. Герметичность клапана является первой линией защиты от утечек охлаждающей жидкости и защищает чувствительное электронное оборудование. Благодаря разумной конфигурации специализированных компонентов, таких как предохранительные и обратные клапаны, потенциальные риски, такие как гидроудар и воздействие избыточного давления, могут быть эффективно подавлены, предотвращая необратимое повреждение охлаждающих пластин серверов из-за аномального давления в системе. Учитывая, что охлаждающие пластины серверов обычно рассчитаны на давление в диапазоне 0,6-0,8 МПа, клапан должен строго контролировать рабочее давление на вторичной стороне (от блока распределения питания до шкафа/охлаждающей пластины) в диапазоне 0,3-0,6 МПа, создавая систему ступенчатой ​​защиты от давления. 2. Точный контроль эффективности охлажденияСистема жидкостного охлаждения должна обеспечивать согласование потока и направления охлаждающей жидкости с динамической тепловой нагрузкой шкафа. Клапаны GEKO достигают этого за счет гидравлического балансировочного управления, которое эффективно предотвращает локальное накопление горячих точек или избыточное охлаждение. Например, электрические регулирующие клапаны, установленные на выходе блока распределения питания (CDU), получают управляющие сигналы от системы DCIM для динамического согласования потребности в потоке отдельных шкафов (10-50 л/мин). Балансировочные клапаны могут компенсировать отклонения сопротивления в различных участках трубопровода, обеспечивая стабильную эффективность охлаждения всех шкафов. Это напрямую влияет на значение PUE центра обработки данных и стабильность работы оборудования. 3. Основная поддержка для обеспечения оперативной эффективностиОптимизированные конфигурации клапанов GEKO позволяют значительно снизить эксплуатационные и технические расходы на системы жидкостного охлаждения и минимизировать риски простоев. Быстроразъемные клапаны поддерживают режим обслуживания шкафов с возможностью «горячей замены», что позволяет проводить техническое обслуживание оборудования без слива охлаждающей жидкости. Шаровые клапаны на выходах из шкафов имеют функцию быстрого перекрытия, сокращая время устранения неисправностей в отдельных шкафах. Автоматические вентиляционные клапаны и клапаны слива в нижней точке решают проблемы накопления воздуха и осаждения примесей, минимизируя время простоя системы и обеспечивая круглосуточную бесперебойную работу центра обработки данных. Требуется регулярное оперативное управление: автоматические вентиляционные клапаны нуждаются в ежеквартальной калибровке для обеспечения плавного отвода воздуха; электрические регулирующие клапаны должны калиброваться ежегодно, при этом отклонения должны контролироваться в пределах ±1% во избежание искажения потока; уплотнения в системах с жидкостями на основе фторидов необходимо заменять каждые 3-5 лет, в то время как уплотнения в системах с деионизированной водой могут служить 5-8 лет, требуя повторной проверки герметичности после замены.     Научная логика отбора: Полномасштабная адаптация от сценария к требованиям Выбор клапанов для жидкостного охлаждения должен основываться на функциональных потребностях, свойствах среды, уровнях давления в системе и сценариях эксплуатации, с соблюдением четырех принципов: «адаптация к месту установки, совместимость со средой, точное соответствие и контроль затрат». Основное внимание следует уделить охвату четырех ключевых узлов системы жидкостного охлаждения и адаптации семи основных типов клапанов GEKO. 1. Схема расположения клапанов в четырех ключевых местах. - Выходной блок насоса: используется стандартная конфигурация "Задвижка + Бесшумный обратный клапан + Датчик давления". Задвижка обеспечивает минимальные потери давления в полностью открытом состоянии и гарантирует надежную изоляцию во время технического обслуживания насоса. Бесшумный обратный клапан, благодаря пружинной конструкции, предотвращает обратный поток охлаждающей жидкости после остановки насоса и снижает воздействие гидроударов на рабочее колесо насоса. - Вход и выход блока распределения охлаждения (БРО): На входе установите Y-образный фильтр с размером ячейки 100-200 меш и манометр для удаления примесей из охлаждающей жидкости и предотвращения засорения микроканалов в серверах. На выходе следует установить электрический регулирующий клапан и расходомер для управления контуром регулирования потока. Обводной трубопровод должен включать ручной балансировочный клапан для калибровки гидравлической балансировки во время отладки системы и в качестве резервного пути потока в случае неисправностей. - Разводка трубопроводов шкафа: На входе должен быть установлен либо ручной балансировочный клапан (для стандартных сценариев), либо автоматический балансировочный клапан (для высокопроизводительных вычислительных центров). На выходе должен быть установлен шаровой кран для быстрого перекрытия шкафа. Диаметр клапана должен точно соответствовать номинальному расходу шкафа, чтобы обеспечить соответствие потребности в охлаждении его пропускной способности. - Высокие и низкие точки системы: В высоких точках установите автоматический вентиляционный клапан для удаления воздуха, скопившегося в трубопроводе, и предотвращения газовых засоров и кавитации. В низких точках установите шаровой или задвижной клапан в качестве сливного клапана для откачки воды из системы, очистки от примесей и проведения технического обслуживания. 2. Семь основных типов клапанов GEKO, их характеристики и сценарии применения. Тип клапанаОсновная функцияСценарий примененияОсновные преимуществаШаровой клапанРучное отключение, быстрая изоляцияРозетки шкафов, канализационные трубыПолнопроходная конструкция с минимальным сопротивлением потоку, обеспечивающая герметичность без утечек.Электромагнитный клапанБыстрое автоматическое включение/выключение, защитное отключение.Коммутация ответвлений, цепи аварийного отключенияВремя отклика ≤50 мс, безопасное питание от сети 24 В постоянного тока, низкое энергопотребление (3-5 Вт).Электрорегулирующий клапанТочное регулирование расхода/давленияВыход ЦДУ, региональные контрольные пунктыТочность управления положением клапана ≤±1% от полной шкалы, совместимость с Modbus/BACnet.Обратный клапанПредотвращает обратный потокВыходы насосов, концы ответвленийБесшумный клапан с пружинным механизмом эффективно подавляет гидроудар, обеспечивая давление открытия всего 0,05 бар.Балансировочный клапанРегулировка гидравлической балансировкиКабинетные входы, региональные отделенияОснащен интерфейсами измерения давления G1/4/G3/8, поддерживает фиксацию угла и калибровку расхода.Предохранительный/сбросный клапанЗащита от избыточного давления, сброс давленияОсновной трубопровод, установка первичной переработки нефти.Точность установки давления ±3%, соответствует требованиям сертификации ASME BPVC Section VIII или PED.Быстроразъемный клапанВозможность замены без отключения питания, быстрое подключение.Вход/выход шкафаТехническое обслуживание без слива системы, высокая надежность герметизации, стандарт для помещений с высокой плотностью размещения оборудования. 3. Основные принципы выбора материалов: совместимость со средними материалами в первую очередь. Совместимость материала клапана с охлаждающей жидкостью является ключевым фактором обеспечения долгосрочной стабильной работы. Необходимо избегать коррозии материалов, набухания уплотнений и осаждения примесей. План адаптации материала для различных охлаждающих сред выглядит следующим образом: - Деионизированная вода: Корпус клапана должен быть изготовлен из нержавеющей стали 304/316, а уплотнения — из EPDM или фторкаучука. Следует избегать использования латуни во избежание осаждения цинка и загрязнения охлаждающей жидкости. - Раствор этиленгликоля: Корпус клапана должен быть изготовлен из нержавеющей стали марки 316 для повышения коррозионной стойкости, а уплотнения должны быть выполнены из нитриловой резины или фторкаучука, при этом особое внимание следует уделить надежности герметизации в условиях низких температур. - Изоляция фторированных жидкостей: корпус клапана должен быть изготовлен из нержавеющей стали марки 316 или углеродистой стали с никелевым покрытием, а уплотнения должны быть выполнены из фторкаучука или перфторэфирной резины (FFKM), перед использованием необходимо провести 72-часовое испытание на совместимость. - Минеральные масла: Корпус клапана может быть изготовлен из углеродистой или нержавеющей стали, а уплотнения могут быть выполнены из фторкаучука или ПТФЭ с учетом влияния коэффициента расширения среды на герметичность. 4. Распространенные ошибки отбора и ключевые моменты, которых следует избегать. В практической инженерной работе выбор клапанов часто сопровождается недоразумениями. К основным проблемам, которых следует избегать, относятся: - Путаница между «рабочим давлением» и «расчетным давлением», выбор клапанов, основанный исключительно на рабочем давлении, приводит к недостаточному запасу прочности. Выбор должен строго основываться на расчетном давлении (рабочее давление × 1,1-1,2 коэффициент безопасности).- Игнорирование долгосрочной совместимости уплотнений и фторированных жидкостей, использование только краткосрочных испытаний перед использованием. Поставщики должны предоставлять отчеты независимых лабораторий о 72-часовых испытаниях на погружение для подтверждения отсутствия набухания или старения.- Отсутствие измерительных интерфейсов на балансировочных клапанах делает невозможным точное количественное определение гидравлических регулировок на более поздних этапах. Убедитесь, что в выборку включены стандартные интерфейсы измерения давления G1/4 или G3/8.- Слепое стремление к использованию исключительно импортных клапанов, игнорируя эталонные примеры отечественных марок. При модернизации следует отдавать приоритет выбору отечественных марок, имеющих опыт работы в Северной Америке или на Ближнем Востоке, чтобы найти баланс между стоимостью и надежностью. Основные технические параметры: ключевые показатели, определяющие производительность клапана. Клапаны жидкостного охлаждения для центров обработки данных требуют более высокой точности управления и надежности в эксплуатации, чем те, которые используются в традиционных системах отопления, вентиляции и кондиционирования воздуха (HVAC) или в нефтегазовой отрасли. Они должны соответствовать уровню Tier и долгосрочным эксплуатационным потребностям центра обработки данных, при этом ключевые показатели подразделяются на две категории: общие основные параметры и специализированные параметры. 1. Основные параметры (необходимые для всех типов клапанов) - Коэффициент утечки: Внешняя утечка должна соответствовать стандартам нулевой терпимости, при этом коэффициент утечки в масс-спектрометре гелия составляет

Введение В мире криогеники, особенно в системах впрыска жидкого азота, традиционные клапаны, такие как угловые клапаны, долгое время полагались на ручное управление с помощью вращающейся конструкции и резьбовых компонентов. Такая конструкция требует от операторов ношения тяжелой защитной экипировки в условиях экстремально низких температур, что снижает эффективность и создает значительные риски для безопасности. В этой статье рассматривается новаторское решение, заменяющее ручные клапаны автоматизированными, приводимыми в действие пневматическими или электрическими приводами. Благодаря использованию линейного механизма «тяни-толкай» вместо традиционной вращающейся конструкции, эта инновационная конструкция обеспечивает улучшенную производительность, скорость и безопасность, что делает ее идеальным решением для управления потоками низкотемпературных жидкостей. Компания GEKO, зарекомендовавшая себя как надежный производитель клапанов, внедрила это новшество для создания высокоэффективных решений для критически важных криогенных применений.  Ограничения традиционных ручных клапанов Традиционные угловые клапаны в системах с жидким азотом сталкиваются с многочисленными проблемами: 1) Низкая эффективность работы: Трудоемкое ручное вращение штока клапана замедляет реагирование, особенно в экстренных ситуациях. 2) Плохая адаптивность к низким температурамРезьбовые соединения подвержены усадке при низких температурах, что приводит к нарушению герметичности или износу компонентов, увеличивая риск утечек. 3) Опасности для безопасности: Операторы подвергаются воздействию сильного холода, а громоздкая ручная работа, часто затрудненная толстыми перчатками, может привести к ошибкам, которые ставят под угрозу безопасность как персонала, так и оборудования. 4) Высокие затраты на техническое обслуживание: Частые проверки уплотнений и замена компонентов приводят к увеличению долгосрочных эксплуатационных расходов. Решение: Линейные автоматические клапаны с толкающим и тянущим механизмом. Ключевое нововведение заключается в замене ручных клапанов автоматическими клапанами, приводимыми в действие пневматическими или электрическими приводами, обеспечивающими линейное движение «тяни-толкай» вместо традиционного вращательного движения: 1) Пневматические приводы: В этих системах для привода поршня используется сжатый воздух, что позволяет быстро открывать и закрывать клапаны, идеально подходящие для высокочастотных операций. 2) Электрические приводы: Электродвигатели приводят в движение шестерни или винтовые механизмы для обеспечения точного линейного перемещения, что упрощает интеграцию с автоматизированными системами управления. 3) Линейный толкающе-тяговый механизм: Устранение необходимости во вращательном движении упрощает процесс эксплуатации, снижает износ компонентов и продлевает срок службы клапана. Оптимизировано для работы в условиях низких температур. Для защиты от экстремально низких температур жидкого азота (-196°C) модернизированная конструкция включает в себя следующие особенности: 1) Выбор материалов: Для обеспечения структурной стабильности и герметичности даже при низких температурах используются нержавеющая сталь или специальные сплавы. 2) Механизм самогерметизации: Клапан автоматически образует герметичное соединение в закрытом состоянии, предотвращая утечки из-за сжатия при низких температурах и обеспечивая надежную работу. 3) Защита от замерзания: Исполнительные механизмы оснащены нагревательными элементами или изоляционными слоями для предотвращения замерзания движущихся частей и обеспечения непрерывной работы. Повышение безопасности и эффективности - Улучшенное удобство для оператора: Линейное перемещение клапана по принципу «тяни-толкай» упрощает его эксплуатацию, устраняя необходимость в сложном обучении. Операторы могут управлять клапаном дистанционно с помощью панели управления, что дополнительно снижает риск воздействия опасных условий окружающей среды. - Более быстрое время отклика: Линейное движение происходит быстрее вращательного, что сокращает время, необходимое для открытия и закрытия клапана, и, следовательно, увеличивает пропускную способность системы. - Повышенная безопасность: Сокращение ручного вмешательства уменьшает вероятность ошибок оператора, снижая риск утечек и повреждения оборудования. Конструкция соответствует самым строгим правилам техники безопасности. - Снижение затрат на техническое обслуживание: Самогерметизирующаяся конструкция и упрощенная линейная структура минимизируют износ компонентов, снижая частоту технического обслуживания и продлевая срок службы клапана. Применение и преимущества Системы впрыска жидкого азота В системах впрыска жидкого азота модифицированная автоматическая клапанная система обеспечивает исключительные результаты: - Экспресс-инъекция: Линейный двухтактный привод быстро открывает клапан, значительно повышая скорость впрыска азота и сокращая время ожидания. - Надежная герметизация: Оптимизированный механизм герметизации обеспечивает стабильность даже при низких температурах, предотвращая протечки и гарантируя безопасную эксплуатацию. - Упрощенное управление: Варианты пневматического или электрического управления позволяют осуществлять дистанционное управление, сводя к минимуму риск воздействия низких температур на персонал и тем самым повышая безопасность. Другие криогенные жидкостные системы Это нововведение может быть распространено и на другие криогенные жидкости, такие как жидкий кислород или углекислый газ, обеспечивая аналогичное повышение удобства и безопасности эксплуатации. Решение идеально подходит для лабораторий, медицинских учреждений и промышленных предприятий, где низкотемпературные жидкости имеют решающее значение. Заключение Переход от традиционных ручных угловых клапанов к автоматическим клапанам с пневматическим или электрическим приводом и линейным механизмом «тяни-толкай» представляет собой революционный сдвиг в управлении криогенными жидкостями. Это нововведение значительно повышает удобство эксплуатации, эффективность системы и безопасность, одновременно снижая требования к техническому обслуживанию. Компания GEKO, благодаря своим передовым технологиям, предлагает это решение не только для систем впрыска жидкого азота, но и для широкого спектра криогенных применений, обеспечивая более надежный и эффективный способ управления низкотемпературными жидкостями. Это достижение знаменует собой значительный шаг вперед в отрасли, предлагая улучшенные характеристики и надежность для самых сложных условий эксплуатации.

Недавно компания Danfoss выпустила новую серию запорных шаровых клапанов OFB, разработанных специально для безмасляных чиллеров и тепловых насосных систем, в которых используются компрессоры Turbocor®. Серия OFB обеспечивает более высокий уровень эксплуатационной защиты для безмасляных систем, особенно для применения в центрах обработки данных и высокотехнологичных системах отопления, вентиляции и кондиционирования воздуха (HVAC). Этот клапан ориентирован на повышение надежности всасывающей стороны и отличается инновационной интегрированной конструкцией «три в одном». По данным Danfoss, он объединяет коническую переходную секцию всасывания, функцию герметичного перекрытия и полностью автоматизированное управление в одном блоке, что значительно упрощает компоновку системы и повышает общую производительность.  Новая серия OFB использует полностью модульную конструкцию, обеспечивающую бесшовную совместимость со всеми компрессорами Danfoss Turbocor® TGx и TTx. Изделие предлагает 12 различных вариантов входных фланцев (включая 3-дюймовые, 4-дюймовые и 5-дюймовые), что делает его подходящим как для новых проектов, так и для модернизации существующих систем. Кроме того, серия поддерживает различные международные стандарты соединения, такие как ANSI, ASTM, DIN и EN, обеспечивая гибкость монтажа по всему миру. Благодаря своей прочной и надежной конструкции клапан OFB стабильно работает в широком диапазоне температур от –40°F до +212°F (приблизительно от –40°C до +100°C). Как в холодных, так и в высокотемпературных условиях он обеспечивает длительную, надежную и эффективную работу системы. Характеристики данного изделия следующие: Конструкция выноса руля и седла, рассчитанная на длительные циклы эксплуатации, обеспечивает превосходную надежность: Надежная и эффективная герметизация Герметичная конструкция шарового запорного клапана Конструкция с низким крутящим моментом продлевает срок службы клапана и привода. Модульная фланцевая система, совместимая с различными стандартами трубопроводов, обеспечивает простоту интеграции и монтажа: Сварка и пайка соединений для стандартных труб и отводов. Может быть непосредственно оснащен приводами в соответствии со стандартами ISO 5211-F07/17 мм. После установки привода обеспечивается возможность электрического управления. Высокая эффективность системы достигается за счет плавного потока воздуха на входе, низкого перепада давления и низкой турбулентности жидкости: Эффективная конструкция: устанавливается непосредственно на компрессоры. Низкие требования к крутящему моменту – достаточно привода с номинальным крутящим моментом 80 Нм и углом поворота 90°, что продлевает срок службы.
