Что такое поворотный затвор и каковы его основные компоненты?

Запорный клапан типа «бабочка» — это популярное четвертьоборотное устройство регулирования потока, широко используемое в муниципальных и промышленных трубопроводных системах для регулирования, дросселирования или полного перекрытия потока жидкости. Его тонкая и легкая конструкция делает его гораздо более компактным, чем шаровые или задвижные клапаны, особенно для трубопроводов большого диаметра. Многие новые покупатели и инженеры предприятий хотят точно понимать, что такое запорный клапан типа «бабочка» и как каждая его внутренняя часть взаимодействует, обеспечивая надежную работу. В этой статье подробно рассматриваются определение, основные функции и все ключевые компоненты такого клапана. дроссельной заслонки.


Определение и основные функции дискового затвора

В самом простом виде, поворотный затвор регулирует поток жидкости путем вращения круглого диска внутри трубопровода. Поворот на 90 градусов переключает затвор между полностью открытым и полностью закрытым положениями. Он также может оставаться в промежуточных положениях для регулирования потока. Дисковые затворы типа «пластина» и поворотные задвижки с выступами Это два наиболее распространенных типа кузова, в то время как конструкции со смещением, такие как тройные смещенные поворотные затворы Запорные валы предназначены для работы в сложных условиях высоких температур и давления. Они используются с водой, воздухом, газом и различными химическими средами в водоочистке, системах отопления, вентиляции и кондиционирования воздуха, энергетике и химической промышленности.

Основные компоненты дискового затвора

1. Блок клапанов

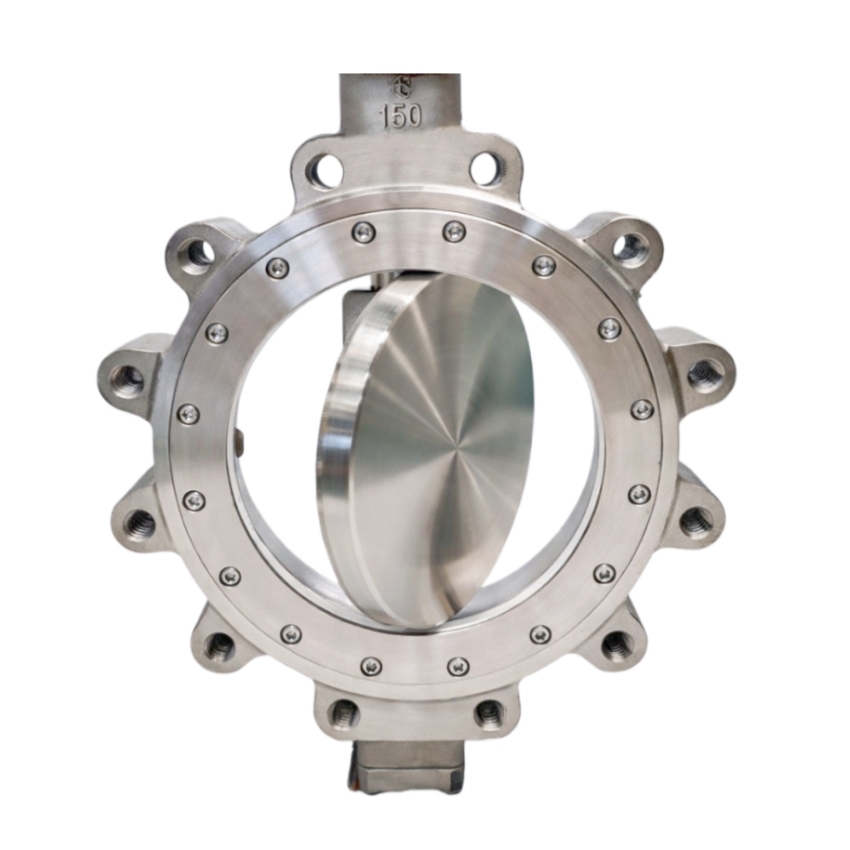

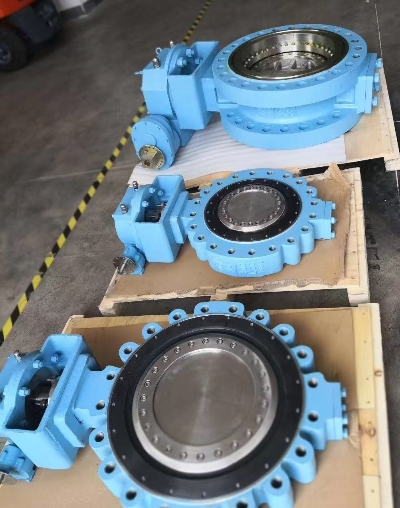

Корпус клапана образует основную герметичную оболочку и соединяется с трубопроводом. Корпуса пластинчатого типа устанавливаются между двумя фланцами трубы без болтовых выступов. Корпуса с выступами имеют резьбовые выступы, встроенные в клапан для надежной фиксации фланцев. Предназначен для тяжелых условий эксплуатации. дисковые затворы с металлическим уплотнением Для работы в суровых условиях используются корпуса из чугуна, высокопрочного чугуна, нержавеющей стали или легированной стали.

2. Диск-бабочка

Диск представляет собой круглую пластину внутри корпуса, которая блокирует или пропускает поток жидкости. Он вращается вместе со штоком клапана. Форма диска напрямую влияет на сопротивление потоку. В концентрических клапанах используется плоский диск; в клапанах с двойным и тройным смещением используются диски профилированной формы для уменьшения трения седла во время вращения. Для работы с агрессивными средами диски покрываются защитным слоем или изготавливаются из нержавеющей стали для увеличения срока службы.

3. Шток клапана

Шток представляет собой вал, проходящий через корпус клапана и прочно крепящийся к диску. Он передает крутящий момент от привода или маховика для вращения диска. Большинство штоков изготавливаются из высокопрочной нержавеющей стали, устойчивой к скручиванию и коррозии. Во многих конструкциях используется цельное соединение штока и диска для устранения люфта и повышения точности управления.

4. Уплотнительное кольцо / Посадочное кольцо

Седло клапана образует уплотнительную контактную поверхность между диском и корпусом клапана. Поворотные затворы с мягким уплотнением Для обеспечения герметичного перекрытия потока в чистых средах используются эластомерные уплотнения, такие как EPDM или PTFE. В версиях с металлическими уплотнениями используются металлические уплотнительные поверхности, подходящие для высокотемпературных, абразивных или паровых сред, где резиновые уплотнения не выдерживают нагрузки.


5. Уплотнения и прокладки штока

Уплотнения штока предотвращают утечку жидкости вдоль штока в месте ее выхода из корпуса клапана. Основной барьер обеспечивают уплотнительные кольца. Они имеют решающее значение для предотвращения утечек, особенно в химической и нефтегазовой отраслях.

6. Исполнительный механизм / Блок управления

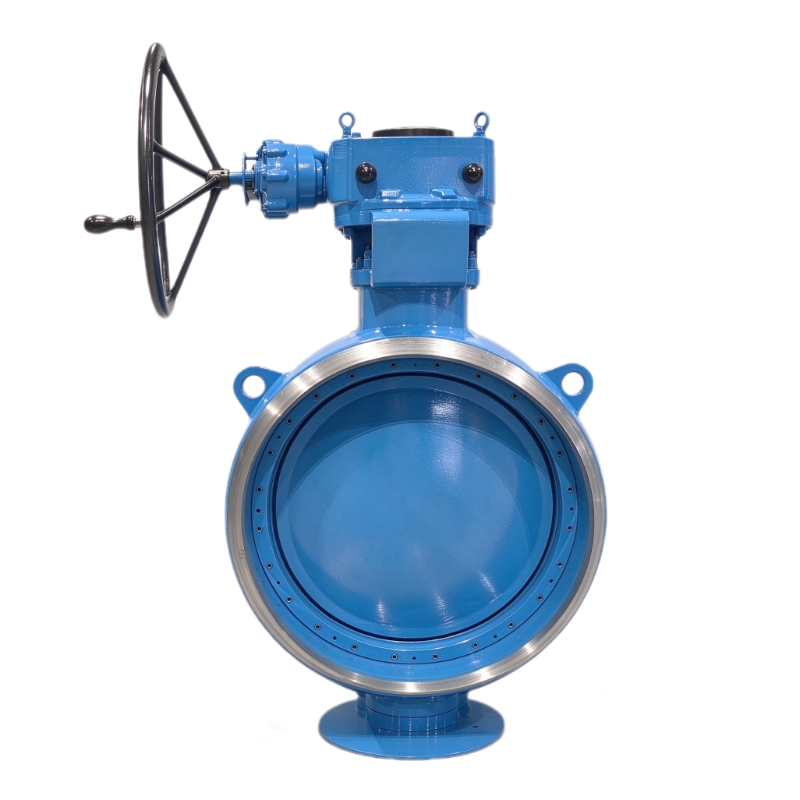

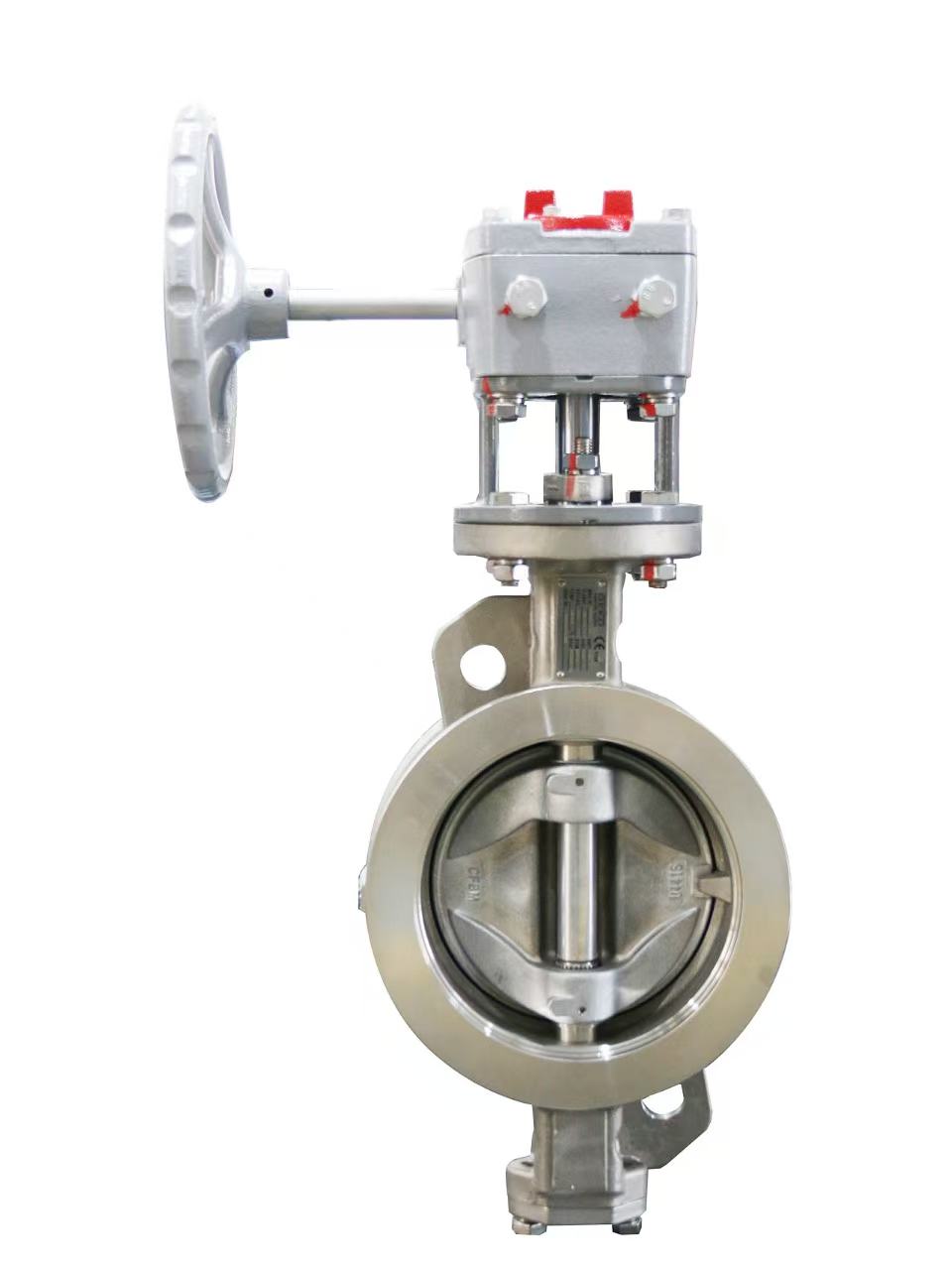

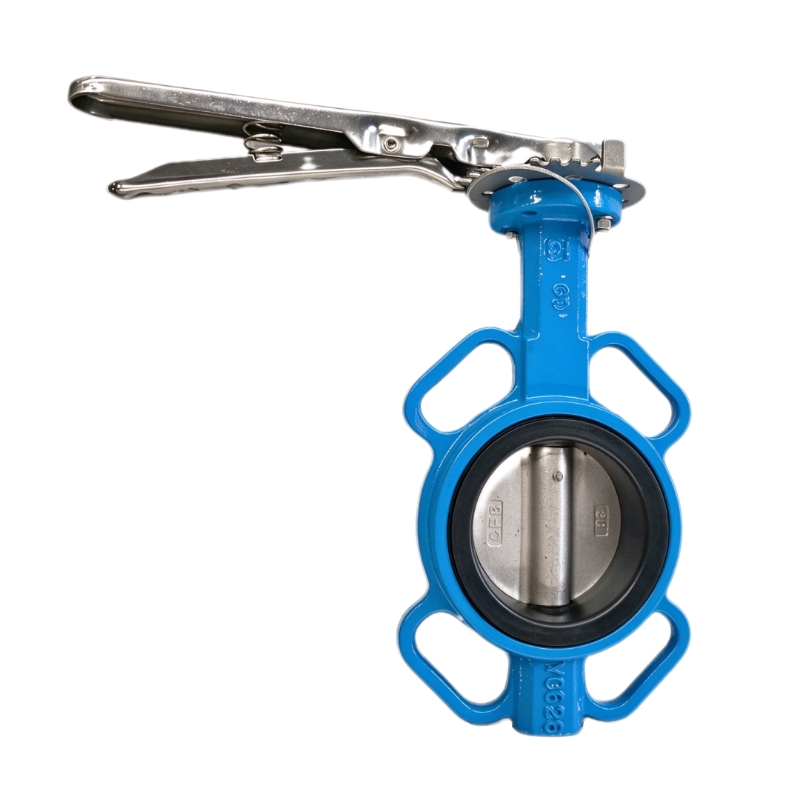

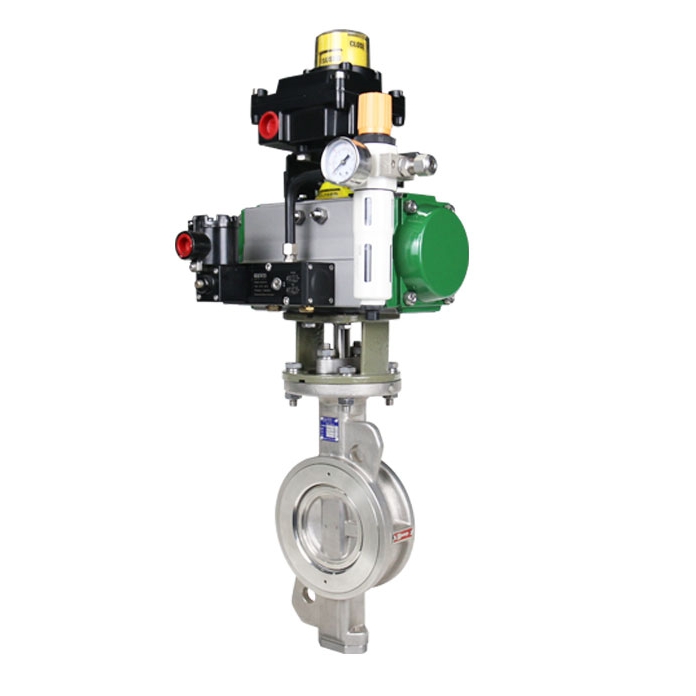

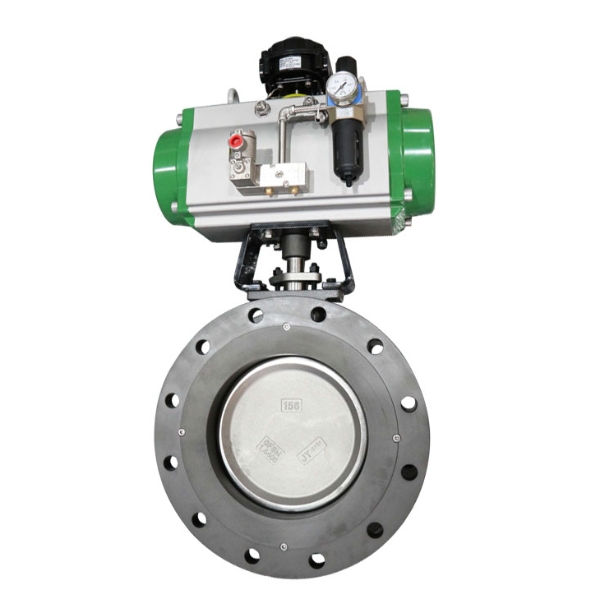

Привод создает крутящий момент для вращения штока и диска. В ручных версиях используется маховик или рычаг. Пневматические поворотные затворы Используйте сжатый воздух для быстрого включения/выключения или модуляции управления. Электрические поворотные затворы Обеспечивает дистанционное автоматизированное управление и точную регулировку потока. Позиционеры могут быть установлены на модулирующие приводы для поддержания точных углов наклона диска.

Как эти компоненты взаимодействуют друг с другом

Когда привод поворачивает шток клапана, диск вращается внутри корпуса. В закрытом положении диск прижимается к седлу, блокируя поток жидкости. В открытом положении диск поворачивается параллельно потоку, позволяя рабочей среде проходить через него. Все детали должны быть правильно подобраны в соответствии с рабочим давлением, температурой и рабочей средой. Несоответствие материала седла или диска быстро приведет к утечке и преждевременному выходу из строя.

Ассортимент дисковых задвижек GEKO Valve

Компания GEKO Valve поставляет комплектные дисковые задвижки с высококачественными компонентами. В нашем ассортименте представлены дисковые задвижки с мягким и металлическим седлом, концентрические, с двойным и тройным смещением, доступные в вариантах с дисковым, фланцевым и фланцевым креплением, с ручным, пневматическим или электрическим приводом, для промышленных и коммунальных проектов по всему миру.
