Выбор шарового крана стал проще: типы, области применения и советы.
Шаровые краны — наиболее универсальные устройства регулирования потока жидкости в современных промышленных трубопроводных системах. Известные своим быстрым поворотом на четверть оборота, герметичным перекрытием, компактной конструкцией и длительным сроком службы, шаровые краны широко используются для изоляции или регулирования газовых, жидких и суспензионных сред в различных отраслях промышленности. Однако из-за множества конструкций кранов, типов уплотнений, диаметров и вариантов привода многие инженеры и покупатели сталкиваются с трудностями при выборе. Эта статья упрощает выбор шарового крана, разъясняя распространенные типы шаровых кранов, типичные промышленные области применения и практические советы по выбору, которые помогут вам подобрать правильный промышленный шаровой кран для ваших условий работы.
1. Распространенные типы промышленных шаровых кранов
Понимание классификации шаровых клапанов является основой для правильного выбора. Промышленные шаровые клапаны в основном делятся по конструкции, диаметру отверстия, способу уплотнения и типу работы.
1.1 Шаровой клапан с плавающим шаром против шарового клапана с цапфовым креплением
Шаровые поплавки Клапаны с плавающим шаром имеют свободно плавающий шар, герметизация которого обеспечивается давлением среды. Благодаря простой конструкции и экономичности, клапаны с плавающим шаром идеально подходят для трубопроводов малого диаметра, низкого и среднего давления. Они широко используются для общей изоляции и регулирования потока в системах водоподготовки, отопления, вентиляции и кондиционирования воздуха, а также в системах легкой химической промышленности.

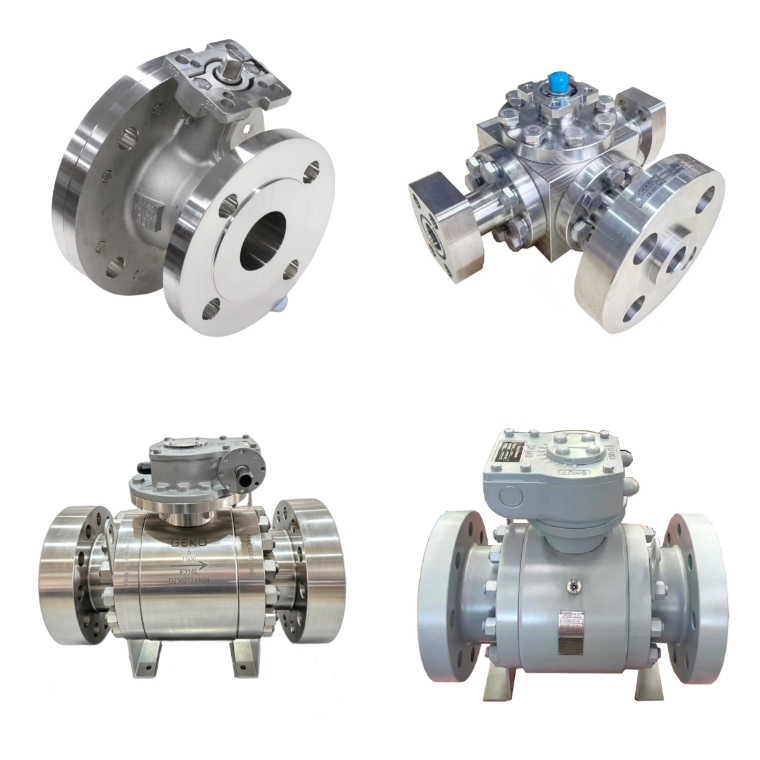

Шаровые клапаны с цапфовым креплением В конструкции используются фиксированные верхний и нижний цапфы для фиксации шара. Такая конструкция значительно снижает крутящий момент при работе и износ седла, обеспечивая стабильную работу в условиях больших размеров, высокого давления и частых циклов. Шаровые краны с цапфами являются предпочтительным решением для тяжелых нефтегазопроводов, нефтехимических технологических линий и систем транспортировки на большие расстояния.
1.2 Шаровой клапан с полным проходным сечением против шарового клапана с уменьшенным проходным сечением
Полнопроходные шаровые краны Они имеют прямую внутреннюю поверхность, идентичную внутреннему диаметру трубы, что обеспечивает минимальное падение давления и позволяет проводить прочистку трубопроводов с помощью поршней. Они подходят для трубопроводов и систем с высокой пропускной способностью, требующих низкого сопротивления потоку и простоты обслуживания.
Шаровые краны с уменьшенным диаметром отверстия Они имеют меньший обтекаемый диаметр. Они легче и экономичнее, при этом соответствуют обычным требованиям к изоляции. Шаровые краны с уменьшенным диаметром отверстия широко используются в промышленных трубопроводах общего назначения, где не требуется сверхнизкое падение давления и очистка поршнями.
1.3 Шаровой клапан с мягким и металлическим уплотнением
Шаровые краны с мягким уплотнением Для герметизации используются ПТФЭ или другие полимерные материалы, обеспечивающие полную герметичность и отсутствие утечек при нормальных температурах. Они хорошо работают в чистой воде, газе и неабразивных химических средах, отличаются низким крутящим моментом и надежной герметизацией.
Шаровые вентили с металлическим уплотнением Используется герметичное уплотнение «металл к металлу» с закаленными или покрытыми сплавом поверхностями седла. Благодаря высокой термостойкости, устойчивости к высокому давлению и износостойкости, шаровые клапаны с металлическим седлом могут работать с абразивными суспензиями, термическими циклами и коррозионными средами, с которыми не справляются мягкие уплотнения.
1.4 Шаровые краны с ручным и автоматическим приводом

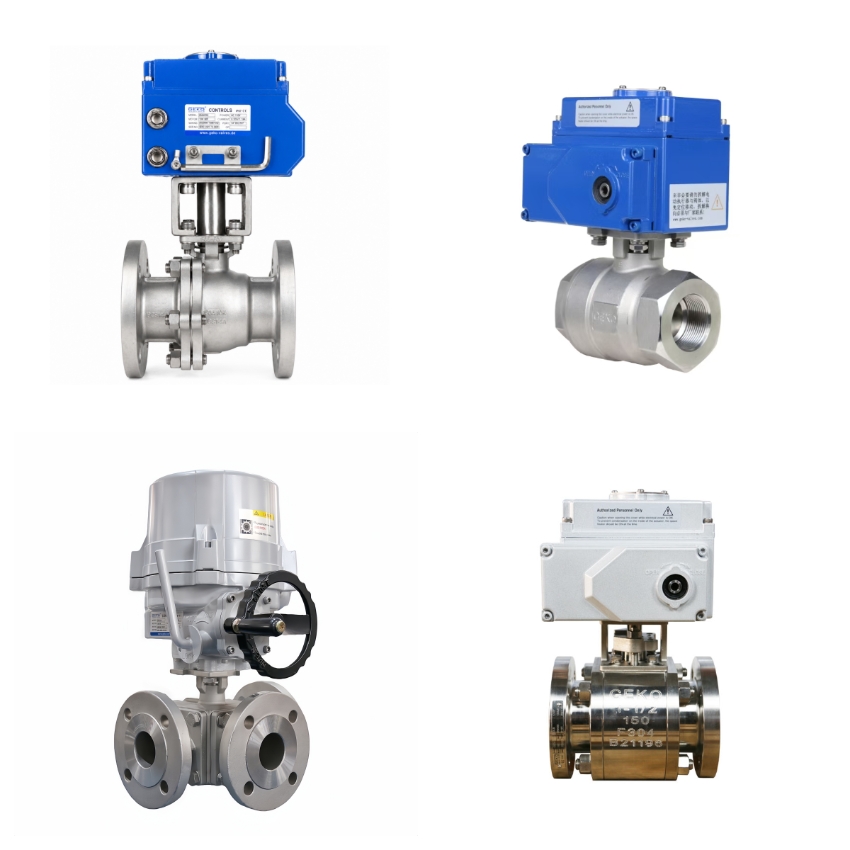

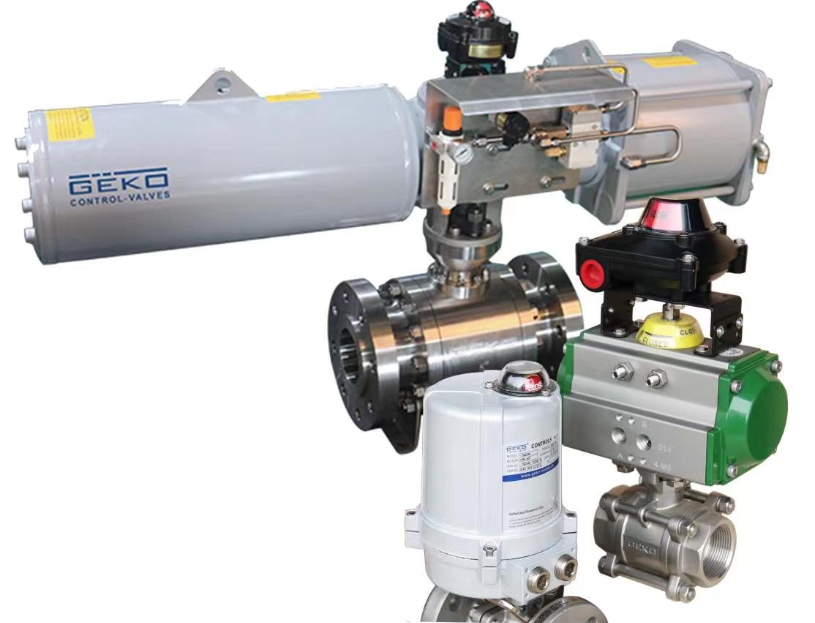

Ручные шаровые краны подходят для работы с низкой частотой и простого управления трубопроводами. Для автоматизированных промышленных систем, шаровые клапаны с пневматическим приводом и шаровые клапаны с электроприводом Это наиболее распространенные варианты. Пневматические шаровые краны обеспечивают быстрое переключение и взрывозащищенность, в то время как электрические шаровые краны поддерживают дистанционное управление и точное регулирование потока в интеллектуальных трубопроводных системах.
2. Промышленное применение шаровых кранов
Различные типы шаровых клапанов соответствуют конкретным отраслевым сценариям. Подбор клапанов с учетом рабочей среды, температуры, давления и частоты работы обеспечивает стабильную долговременную работу.
Водоподготовка и системы отопления, вентиляции и кондиционирования воздухаШаровые задвижки с мягким уплотнением и шаровые задвижки с уменьшенным проходным сечением обычно используются в трубопроводах водоснабжения, водоотведения и циркуляции воздуха в системах кондиционирования.
Химическая и нефтехимическая промышленностьШаровые краны с металлическим уплотнением и антикоррозионные шаровые краны применяются для работы с агрессивными, высокотемпературными и абразивными технологическими средами.
Транспортировка нефти и газаШаровые краны с цапфовым креплением и полнопроходные шаровые краны обеспечивают надежное перекрытие потока, низкие потери давления и удобную очистку трубопроводов с помощью поршней.
Электроэнергия и тепловая энергияВысокотемпературные шаровые клапаны с металлическим уплотнением адаптированы для работы с паром, термическими циклами и высоким давлением.
Автоматизированная обрабатывающая промышленностьШаровые клапаны с пневматическим и электрическим приводом обеспечивают автоматическое переключение, дистанционный мониторинг и интеллектуальное регулирование потока.
3. Практические советы по выбору шарового крана
Следуйте этим простым и профессиональным советам, чтобы избежать ошибок при выборе и повысить стабильность трубопроводной системы:
Сопоставьте структуру с давлением и размером.Для небольших трубопроводов низкого давления выбирайте шаровые краны с плавающим шаром, а для крупных трубопроводов высокого давления — шаровые краны с цапфовым креплением.
Выберите тип уплотнения по типу материала.Для чистых сред с нормальной температурой используйте мягкие седла, а для высокотемпературных, абразивных и коррозионных сред — металлические.
Выберите тип скважины в соответствии с требуемым расходом.Для обеспечения низкого перепада давления и необходимости прочистки трубопроводов с помощью поршней выбирайте шаровые краны с полным проходным сечением; для экономичного общего перекрытия используйте шаровые краны с уменьшенным проходным сечением.
Выбирайте режим работы с разумными параметрами.Используйте пневматические приводы для взрывозащищенных сред и электрические приводы для дистанционного интеллектуального управления.
Проверьте номинальные значения температуры и давления.Всегда проверяйте класс клапана и пригодность материала для работы в экстремальных условиях, чтобы предотвратить утечки и деформацию.
4. Почему стоит выбрать шаровые краны GEKO?

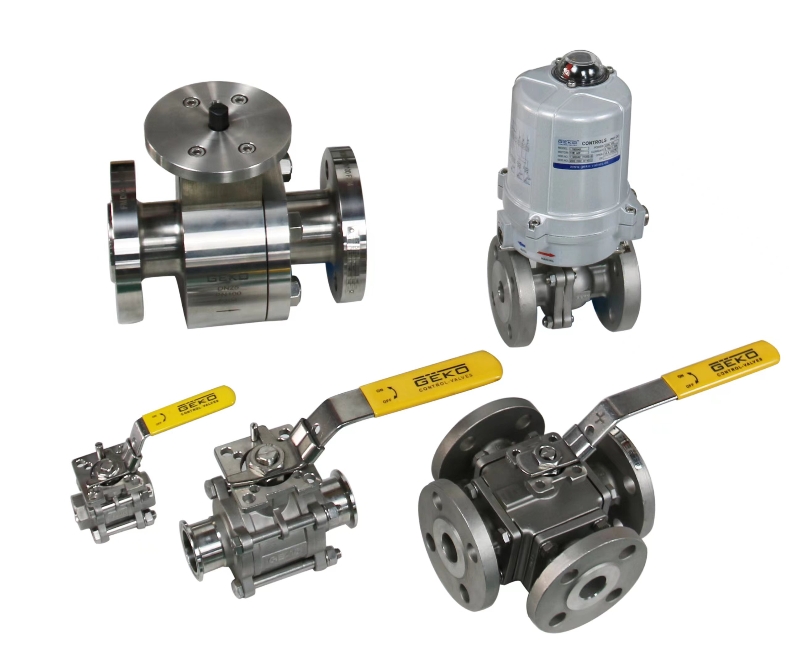

Компания GEKO Valve предлагает полный спектр высокопроизводительных промышленных шаровых клапанов, включая плавающие шаровые клапаны, шаровые клапаны с цапфовым креплением, полнопроходные и реверсивные шаровые клапаны, шаровые клапаны с мягким и металлическим уплотнением, а также комплекты шаровых клапанов с пневматическим и электрическим приводом, изготовленные по индивидуальному заказу. Все клапаны производятся в соответствии с международными стандартами, обеспечивая стабильную герметичность, низкие затраты на техническое обслуживание и длительный срок службы для промышленных трубопроводных систем по всему миру.
