Клапаны с футеровкой из втулки (обоймы) и клапаны с масляным уплотнением и смазкой: ключевые структурные различия.

При выборе промышленного оборудования пробковые клапаны Для технологических трубопроводов двумя наиболее распространенными вариантами уплотнительных конструкций являются: запорный клапан с внутренней облицовкой (обоймой) и сальник / смазанный пробковый клапанХотя оба устройства обеспечивают изоляция путем поворота на четверть оборота, принципы их герметизации, процессы обслуживания, совместимость со средами и характеристики срока службы существенно различаются. Важно понимать, требуется ли вашему проекту... втулка из ПТФЭ или уплотнительные компоненты из ПТФЭ В отличие от герметизации «металл к металлу» с помощью смазки, такая герметизация имеет важное значение для предотвращения загрязнения, частых ремонтов и неожиданных остановок в химических, нефтегазовых, нефтеперерабатывающих и водоочистных системах.

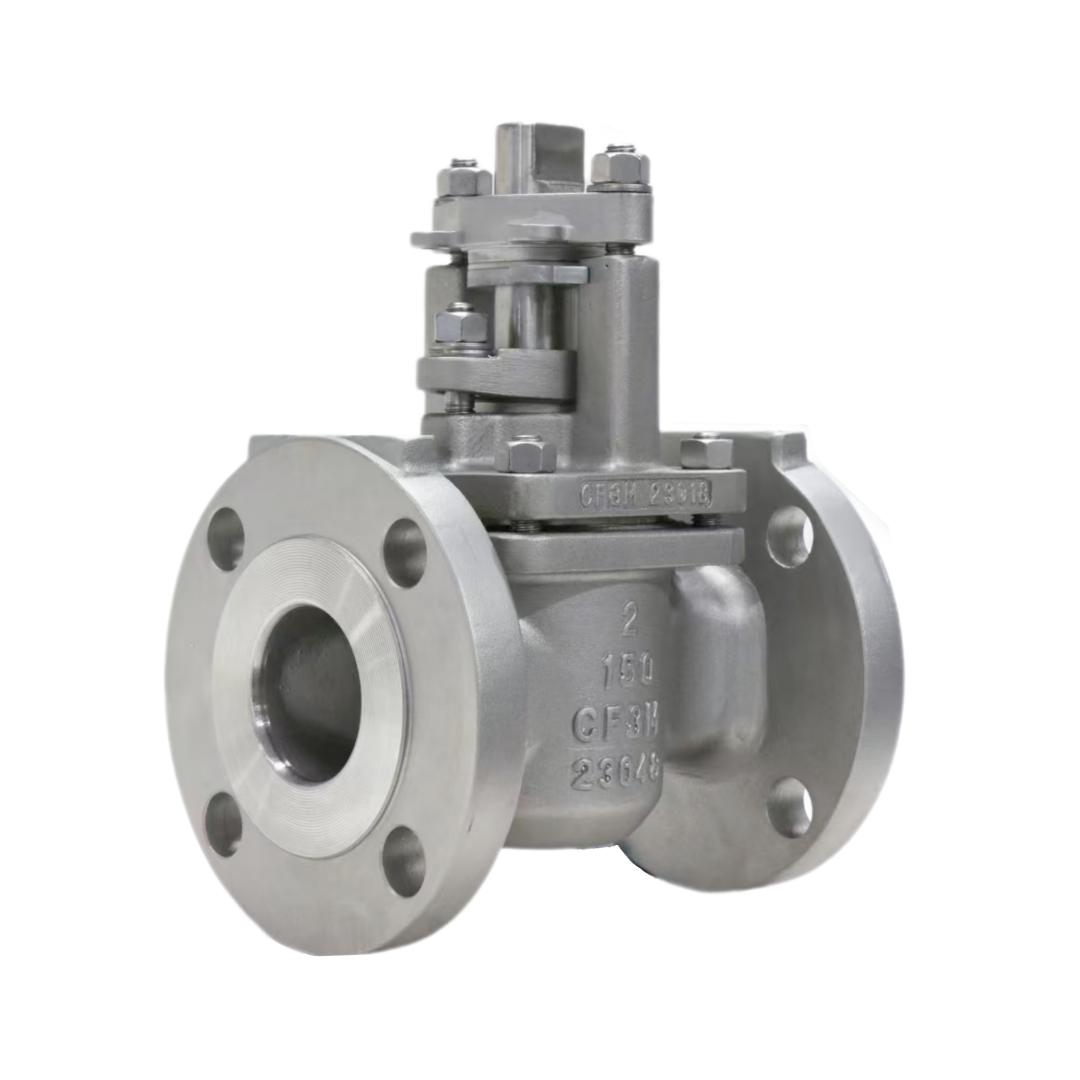

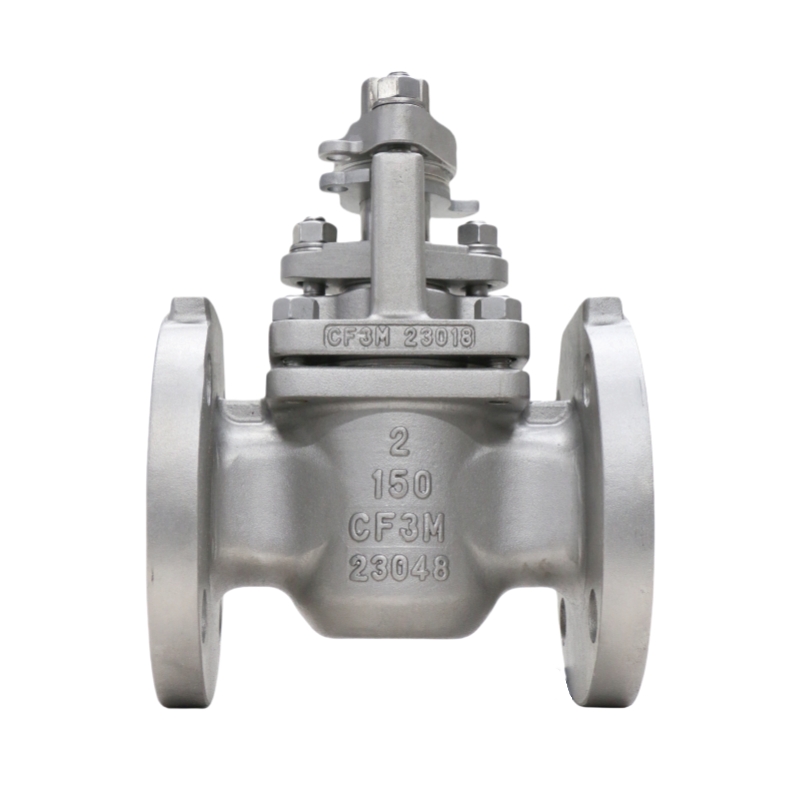

Что такое пробковый клапан с внутренней втулкой (наконечником)?

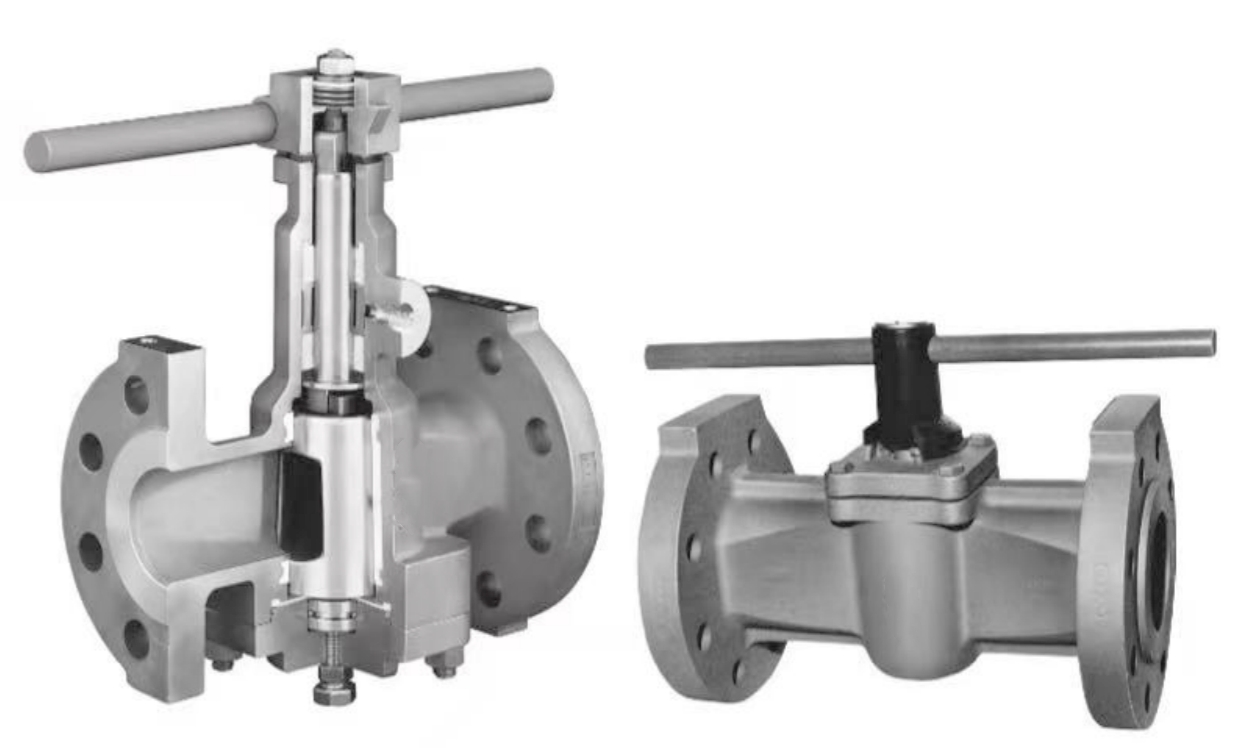

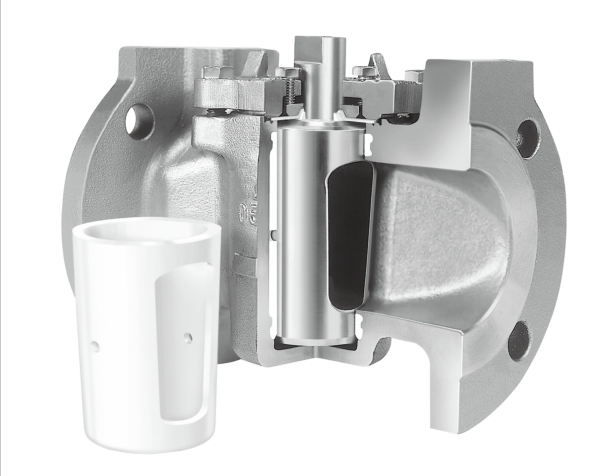

Он запорный клапан с футеровкой — также известный как обжимной, несмазываемый или втулочный пробковый клапан — использует сменную внутреннюю втулку, плотно установленную внутри полости корпуса клапана. В большинстве моделей, предназначенных для работы в агрессивных средах, эта важная втулка изготовлена ​​из цельного материала. втулка из ПТФЭ или усиленный уплотнительные компоненты из ПТФЭКоническая пробка вращается непосредственно относительно внутренней поверхности втулки из ПТФЭ, а небольшая упругая деформация втулки создает герметичное закрытие между пробкой и корпусом, исключая контакт металла с металлом в месте уплотнения.

В процессе обычной эксплуатации не требуется смазка, герметик или впрыскиваемая смазка. Низкое трение ПТФЭ обеспечивает плавное вращение на четверть оборота. Эта самосмазывающаяся особенность делает... Запорный клапан с тефлоновой втулкой Идеально подходит для процессов, в которых герметизирующая смазка может загрязнить рабочую жидкость, например, в трубопроводах для тонкой химии, фармацевтической промышленности, пищевой промышленности и трубопроводах для сверхчистой воды.

Что такое сальниковый/смазываемый пробковый клапан?

Ан сальниковый или смазываемый пробковый клапан Используется контакт металл-металл между конической пробкой и седлом клапана. Система герметизации и снижения трения основана на периодическом впрыскивании специальной смазочной смазки через специальные отверстия для впрыскивания смазки, выточенные в крышке клапана. Впрыскиваемая смазка образует тонкую маслоуплотнительную пленку на металлических поверхностях седла, снижая крутящий момент при работе и заполняя микроскопические зазоры для обеспечения герметичного закрытия. В отличие от варианта с втулкой, здесь нет встроенных элементов. уплотнительные компоненты из ПТФЭ для создания первичного уплотнения. Техническое обслуживание должно включать регулярное пополнение герметика для поддержания его герметичности; пренебрежение смазкой приведет к заеданию, царапинам на седле и утечкам через газопроводы высокого давления или трубопроводы для углеводородов.

Сравнительная характеристика основных конструкций: клапаны с футеровкой из втулки (обоймы) и клапаны с масляным уплотнением и смазкой.

• Уплотнительные компоненты: Обойма с внутренней подкладкой (наконечник): Сменнаявтулка из ПТФЭармированная ПТФЭ-вкладыш или другой полимеруплотнительные компоненты из ПТФЭСмазываемое маслоуплотнение: металлическое уплотнение, зависит от смазочной пленки, без первичного уплотнения из ПТФЭ.
• Требования к смазке:Втулочное уплотнение: Несмазываемое, самосмазывающееся благодаря свойствам материала ПТФЭ. Смазываемое маслоуплотнение: Необходимо периодически впрыскивать смазочную смазку.
• Риск загрязнения медиаконтента:Втулка с внутренним слоем: нулевой риск загрязнения смазкой. Маслосмазываемое уплотнение: потенциальная возможность попадания впрыскиваемой смазки в рабочую среду.
• Основные задачи технического обслуживания:Рукава с подкладкой: осмотрите и замените изношенные.втулка из ПТФЭ В соответствии с графиком. Смазка сальника: Регулярное впрыскивание смазки, осмотр металлического седла и повторная притирка.
• Типичное соответствие услугам:Ободок с подкладкой (наконечник)уплотнительные компоненты из ПТФЭКоррозионно-активные химические вещества, чистые среды, суспензии, потоки, чувствительные к загрязнениям. Смазываемое маслоуплотнение: газопроводы высокого давления, перекачка сырой нефти, изоляция углеводородов на нефтеперерабатывающих заводах.

Общие ограничения каждой конструкции запорного клапана

Он Запорный клапан с тефлоновой втулкой Температурные пределы определяются характеристиками ПТФЭ. При чрезвычайно высоких температурахвтулка из ПТФЭ может ползучесть или разрушаться, поэтому для работы с высокотемпературными углеводородами часто лучше подходят смазываемые металлические уплотнительные пробковые клапаны. Между тем, смазываемые маслоуплотнительные пробковые клапаны Неэффективно при работе с агрессивными средами, абразивными суспензиями или чистыми технологическими жидкостями, поскольку впрыскиваемая смазка может привести к загрязнению, а твердые частицы могут повредить незащищенные металлические поверхности посадочных мест.

Как выбрать между клапанами с футеровкой из втулки (обжимным кольцом) и клапанами с масляным уплотнением и смазкой

Начните свой выбор с ответа на три ключевых инженерных вопроса. Первый: Может ли моя технологическая жидкость выдерживать загрязнение смазкой? Если ответ отрицательный, выберите... запорный клапан с футеровкой оснащен надежнымуплотнительные компоненты из ПТФЭВо-вторых: Каковы максимальные рабочие температуры, давление и уровни химической коррозии? При работе с высокотемпературными углеводородами часто предпочтительны смазываемые маслоуплотнительные конструкции; коррозионно-активные химические вещества почти всегда требуют...Запорный клапан с муфтой из ПТФЭТретий вопрос: есть ли у вашей ремонтной бригады плановый доступ для периодической обработки методом впрыскивания смазки? В тех случаях, когда обслуживание системы смазки на месте затруднено, конструкция с ПТФЭ-втулкой без смазки значительно снижает долгосрочную эксплуатационную нагрузку.

Разработанные компанией GEKO Valve решения для запорных клапанов по индивидуальному заказу

Компания GEKO Valve поставляет оба варианта. запорные клапаны с футеровкой (обжимным кольцом) с премиальным качеством втулка из ПТФЭ и усиленныйуплотнительные компоненты из ПТФЭнаряду с тяжелыми грузами смазываемые маслоуплотнительные пробковые клапаны Изготовлено в соответствии с промышленными стандартами API-599. Наша инженерная команда поможет вам подобрать оптимальное решение по герметизации, точно соответствующее давлению, температуре, совместимости с рабочей средой и графику технического обслуживания вашей трубопроводной системы.
