Каков механизм работы поворотного затвора?
Запорные вентили типа «бабочка» — одни из самых универсальных четвертьоборотных регулирующих клапанов, используемых в современных промышленных и коммунальных трубопроводных системах. Большинство инженеров знакомы с быстрым переключением и компактной конструкцией таких вентилей. промышленные поворотные затворыМногие не до конца понимают полный механический механизм работы, обеспечивающий надежную изоляцию жидкости, устойчивость к давлению и точную модуляцию потока для различных типов поворотных затворов. В отличие от шаровых клапанов, использующих сферическое шаровое уплотнение, или задвижек с вертикальным ходом, поворотные затворы используют уникальную механическую структуру с вращающимся диском. В данной статье подробно анализируется полный механический механизм работы поворотных затворов, включая передачу крутящего момента, логику движения диска, механику уплотнения поворотных затворов с мягким и металлическим седлом, принципы работы со смещением и координацию приводов для автоматизированных поворотных затворов.

1. Общий обзор механизма механического управления
Весь механизм работы поворотного затвора основан на роторная механическая передача и гидродинамическое согласованиеИсполнительный механизм выдает вращающий момент, который передается через шток клапана для привода внутреннего дискового привода, совершающего четвертьоборотное вращение на 90 градусов. Изменяя угол наклона диска внутри трубопровода, клапан изменяет площадь поперечного сечения потока, тем самым реализуя три основные механические функции: перекрытие потока, обеспечение полного прохождения потока и промежуточное регулирование дросселирования. Вся механическая конструкция отличается меньшим количеством передаточных частей, более простой логикой движения и более быстрым откликом по сравнению с многоходовыми промышленными клапанами.
2. Основной механический механизм передачи

Передача крутящего момента является основным источником энергии для работы дроссельной заслонки. Полная механическая трансмиссионная цепь состоит из привода, штока клапана, штифта вала и диска дроссельной заслонки, обеспечивая точное преобразование энергии и передачу движения.
Когда привод получает сигнал на открытие или закрытие, он генерирует вращающий момент и передает его на вертикальный шток клапана. Шток клапана крепится к дроссельной заслонке с помощью прецизионных штифтов, что исключает холостое вращение и обеспечивает синхронное изменение угла поворота. Вал штока использует высокоточные втулки и уплотнительные прокладки для снижения трения, обеспечивая гибкое и стабильное вращение без заклинивания. Этот механический механизм передачи преобразует электрическую, пневматическую или ручную энергию в механическое вращение, эффективно выполняя операции открытия и закрытия клапана.
3. Механический механизм управления потоком диска
Диск-бабочка является исполнительным компонентом системы управления потоком жидкости, и его угловое смещение напрямую определяет состояние потока в трубопроводе. Различные углы открытия соответствуют совершенно различным состояниям механического управления потоком.
В закрытом положении (0 градусов) диск полностью перпендикулярен направлению потока жидкости, образуя сплошной барьер против среды. Под действием давления среды диск плотно прилегает к седлу клапана, обеспечивая механическое уплотнение. В полностью открытом положении (90 градусов) диск параллелен направлению потока жидкости, минимизируя сопротивление потоку и обеспечивая максимальный проход жидкости. При любом угле от 0 до 90 градусов диск образует перекрывающуюся дросселирующую структуру с внутренним диаметром трубопровода, используя механическое перекрытие для изменения скорости и давления потока, обеспечивая непрерывное регулирование потока.
4. Механизм герметизации (мягкая и жесткая герметизация)
Надежная герметичность дисковых затворов обеспечивается двумя различными механизмами механического уплотнения, применимыми в различных промышленных условиях:
4.1 Механизм эластичного сжатия для герметизации (мягкое сиденье)

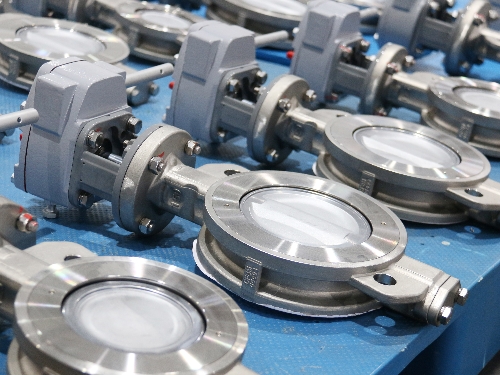

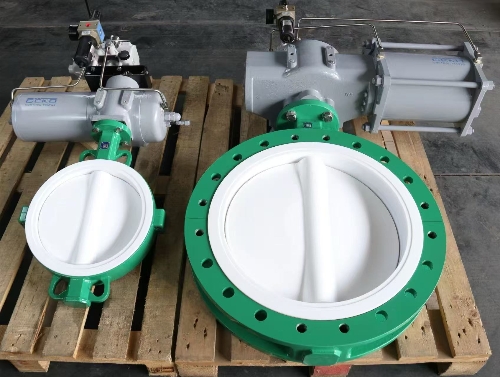

Поворотные затворы с мягким уплотнением В клапанах используются эластичные полимерные седла, такие как EPDM и Viton. Во время хода закрытия диск механически сжимает эластичное седло, вызывая микроупругое деформирование. Деформированное седло заполняет крошечные механические зазоры между краем диска и корпусом клапана, обеспечивая герметичность без утечек. Этот механический механизм упругой компенсации адаптируется к незначительным допускам обработки и изменениям давления в трубопроводе, обеспечивая плотное закрытие задвижек с мягким седлом при нормальной температуре и низком давлении.
4.2 Прецизионный механический притирочный уплотнительный механизм (металлическое седло)

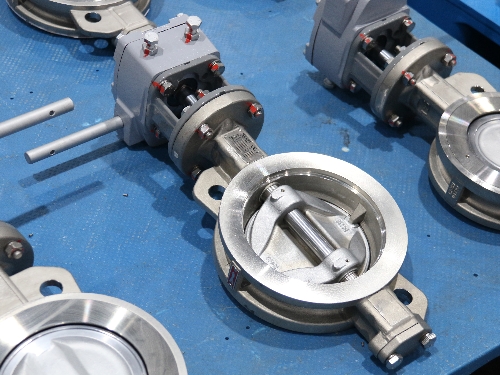

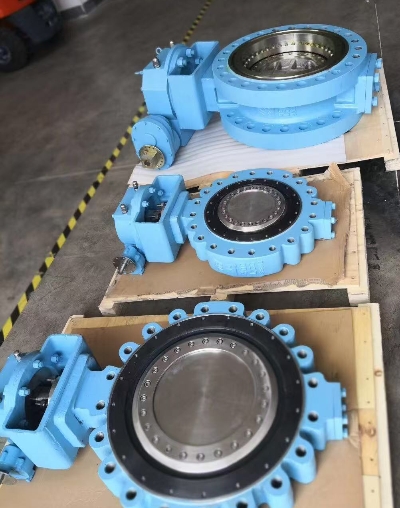

Поворотные затворы с металлическим уплотнением В клапане используется жесткий металлический уплотнительный механизм. После прецизионной обработки и зеркальной притирки диск и седло образуют высокоточную уплотнительную пару. Благодаря жесткому механическому контакту и силе самозатягивания при среднем давлении клапан обеспечивает стабильное уплотнение в условиях высоких температур, высокого давления и абразивной обработки. Эта механическая уплотнительная конструкция не подвержена деформации при старении и поддерживает длительную высокоцикловую эксплуатацию в промышленных условиях для тяжелых дисковых задвижек.
5. Смещенный поворотный затвор с нулевым трением и механическим механизмом
Концентрические и смещенные поворотные затворы имеют принципиальные различия в логике механического управления, что определяет срок службы и устойчивость к давлению.
Концентрические поворотные затворы имеют полностью совпадающие центры штока, диска и трубопровода. Диск постоянно трется о седло во время каждого цикла открытия и закрытия, что приводит к быстрому износу седла. В отличие от них, путешествиеле смещение Поворотные затворы В двухстворчатых поворотных затворах используется пространственная смещенная механическая конструкция. На начальном этапе вращения диск автоматически отделяется от уплотнительного седла без трения. Только при достижении конечного угла закрытия диск соприкасается с седлом для позиционирования и герметизации. Этот механизм работы с нулевым трением значительно снижает износ компонентов, повышает долговечность клапана и адаптируется к условиям интенсивной эксплуатации с частыми переключениями для поворотных затворов.
6. Автоматизированный механизм координации исполнительных механизмов
Различные исполнительные механизмы формируют различные механизмы автоматического управления, соответствующие современным интеллектуальным трубопроводным системам:

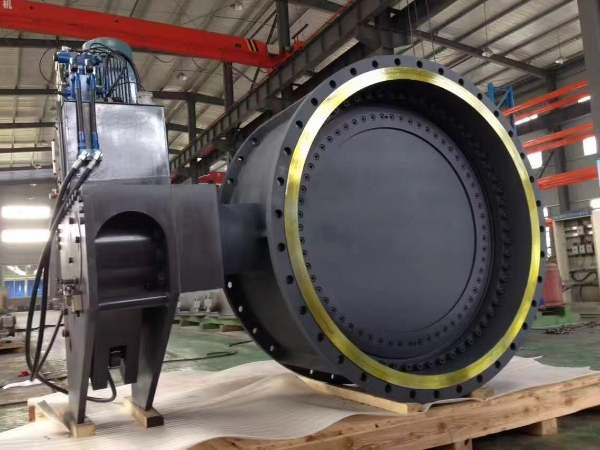

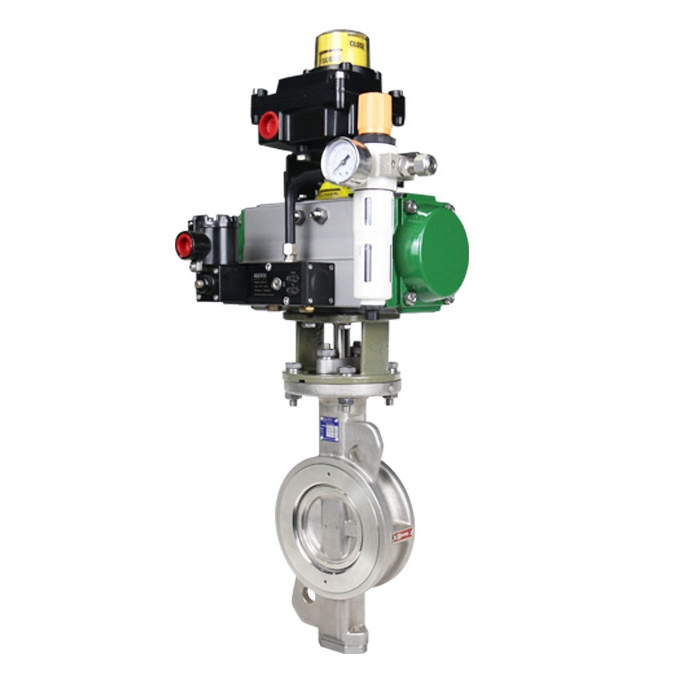

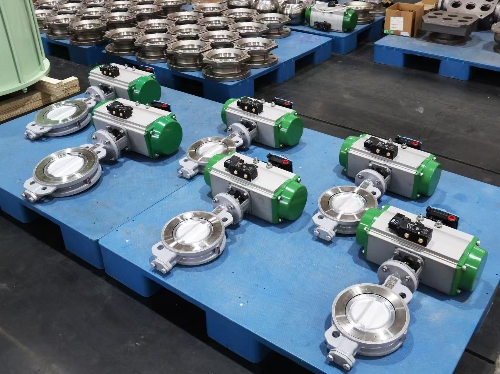

Пневматический механизм задвижки типа «бабочка»Преобразует энергию давления сжатого воздуха в механический вращающий момент, отличается быстрым срабатыванием и взрывозащищенными механическими характеристиками, подходит для опасных промышленных сред.
Электрический задвижной механизмИспользуется моторный привод и усиление крутящего момента редуктора для достижения точного позиционирования по углу, с поддержкой дистанционного управления сигналом и пропорционального регулирования.
Механизм ручного поворотного затвораОснован на ручном механическом вводе крутящего момента, имеет простую конструкцию трансмиссии, стабильна и надежна при работе на низких частотах.
7. Промышленные преимущества механического механизма поворотного затвора.
Уникальная механическая конструкция обеспечивает промышленный Поворотные затворы Обладая незаменимыми промышленными преимуществами: компактная механическая компоновка экономит место для установки дисковых и фланцевых задвижек, простая конструкция трансмиссии снижает частоту отказов, механизм смещения с нулевым трением продлевает срок службы трехпозиционных дисковых задвижек, а гибкое угловое перемещение обеспечивает двойную функцию изоляции и дросселирования для регулирования работы дисковых задвижек. Эти механические характеристики делают различные типы дисковых задвижек предпочтительным решением для промышленных и коммунальных систем управления потоками больших диаметров.
8. Клапан GEKO: высокоточная механическая конструкция.
Компания GEKO Valve оптимизирует внутренний механический механизм работы всех промышленных поворотных затворов. Благодаря применению технологий прецизионного литья, обработки на станках с ЧПУ и зеркальной притирки, наши дисковые затворы с плоскими и поперечными выступами, а также затворы с металлическим и мягким уплотнением отличаются равномерной передачей крутящего момента, гибким вращением, точным позиционированием диска и стабильными герметизирующими свойствами. Полный ассортимент продукции, включая концентрические, двухстворчатые и трехстворчатые поворотные затворы, полностью отвечает требованиям к механическому управлению различными промышленными трубопроводами низкого, среднего и высокого давления.
