Как работает поворотный затвор регулирует поток жидкости? Полное руководство по его работе | Клапан GEKO

Как работает поворотный затвор регулирует поток жидкости? Полное руководство по его работе | Клапан GEKO

September 29, 2026



Как работает поворотный затвор регулирует поток жидкости? Полное руководство по его использованию.

Запорные вентили типа «бабочка» широко признаны наиболее экономичными и компактными устройствами для регулирования потока жидкости в муниципальных и промышленных трубопроводах. В отличие от шаровых клапанов, обеспечивающих прямолинейный поток, или задвижек, предназначенных только для полного открытия или полного закрытия, промышленные поворотные затворы В них используется уникальная механика вращающихся дисков, обеспечивающая гибкое управление потоками жидкости. Многие проектировщики систем и операторы предприятий задаются вопросом: Как поворотный затвор регулирует поток жидкости точно и стабильно? В данном руководстве подробно описан механизм регулирования потока, различные режимы работы дисковых затворов, структурные различия между типами изделий и практические характеристики регулирования потока в современных трубопроводных системах.

1. Основной принцип управления потоком жидкости с помощью дисковых затворов

Основной метод регулирования потока жидкости в поворотном затворе основан на90-градусный поворотный диск на четверть оборотаУстановленный вертикально в центре трубопровода, диск дроссельной заслонки вращается вдоль штока клапана, изменяя эффективную площадь поперечного сечения потока внутри трубы. Регулируя угол наклона диска, клапан точно изменяет сопротивление потоку, скорость жидкости и давление в трубопроводе, тем самым реализуя три основные функции управления потоком: полный проход потока, частичное дросселирование и полное перекрытие потока жидкости.
Этот простой и надежный метод регулирования роторного потока является ключевой причиной, почему дисковые затворы, поворотные задвижки с выступамиЗадвижки с боковым смещением широко используются в трубопроводах большого диаметра для воды, газа и технологических жидкостей низкой вязкости.

2. Три основных состояния управления потоком

2.1 Полнопоточный открытый режим

Когда диск поворачивается на 90 градусов и становится параллельным направлению потока жидкости, трубопровод достигает максимальной пропускной способности. Хотя диск остается внутри трубопровода, его обтекаемая конструкция минимизирует сопротивление потоку. В этом состоянии промышленный поворотный затвор Обеспечивает беспрепятственную передачу жидкости, подходит для длительной эксплуатации циркуляционных трубопроводов и сценариев с максимальным расходом.

2.2 Точное регулирование дроссельной заслонки и расхода

Главное преимущество дисковых затворов в управлении потоками жидкости заключается в их превосходных характеристиках дросселирования. Когда диск находится под любым углом в диапазоне от 20% до 70% открытия, он образует регулируемую защитную зону внутри трубопровода. Чем больше защитная зона, тем выше сопротивление потоку и ниже скорость потока жидкости. Модулирующие поворотные затворы Использование электрических или пневматических приводов позволяет поддерживать стабильные углы открытия, обеспечивая непрерывную и точную балансировку потока, регулировку давления и контроль распределения жидкости в промышленных системах.


2.3 Состояние полного отключения подачи жидкости

Когда диск поворачивается на 0 градусов и становится полностью перпендикулярным потоку жидкости, он плотно прилегает к седлу клапана, полностью перекрывая проточный канал. Поворотные затворы с мягким уплотнением для достижения герметичности и отсутствия утечек в чистых средах используется упругая деформация седла, при этом дисковые затворы с металлическим уплотнением Использование прецизионных металлических фитингов позволяет блокировать высокотемпературные, высоконапорные и абразивные жидкости, обеспечивая надежную изоляцию трубопровода и перекрытие потока жидкости.

3. Как различные типы поворотных затворов оптимизируют регулирование потока

Различные конструкции поворотных затворов обеспечивают совершенно разные эффекты регулирования потока жидкости, адаптируясь к разнообразным условиям промышленной эксплуатации:

3.1 Концентрические поворотные задвижки для общего регулирования потока

Концентрические поворотные затворы имеют совпадающие центры штока, диска и трубопровода, обеспечивая стабильное регулирование потока и изоляцию. Они идеально подходят для обычных трубопроводов водоподготовки, систем отопления, вентиляции и кондиционирования воздуха, а также противопожарной защиты при нормальной температуре и низком давлении, предлагая экономичное и практичное регулирование потока жидкости.

3.2 Двух- и трехсмещенные поворотные задвижки для регулирования потока в тяжелых условиях эксплуатации

Тройные смещенные поворотные затворы Двухсмещенные поворотные затворы имеют уникальную смещенную конструкцию. Диск предотвращает трение с седлом во время вращения, обеспечивая плавную и стабильную регулировку угла даже при высоком давлении и высокой температуре. мощные поворотные затворы Обеспечивает точное регулирование потока пара, дымовых газов, агрессивных химических сред и трубопроводов промышленных процессов с высокой интенсивностью работы.

3.3 Характеристики управления потоком пластинчатого и фланцевого типов

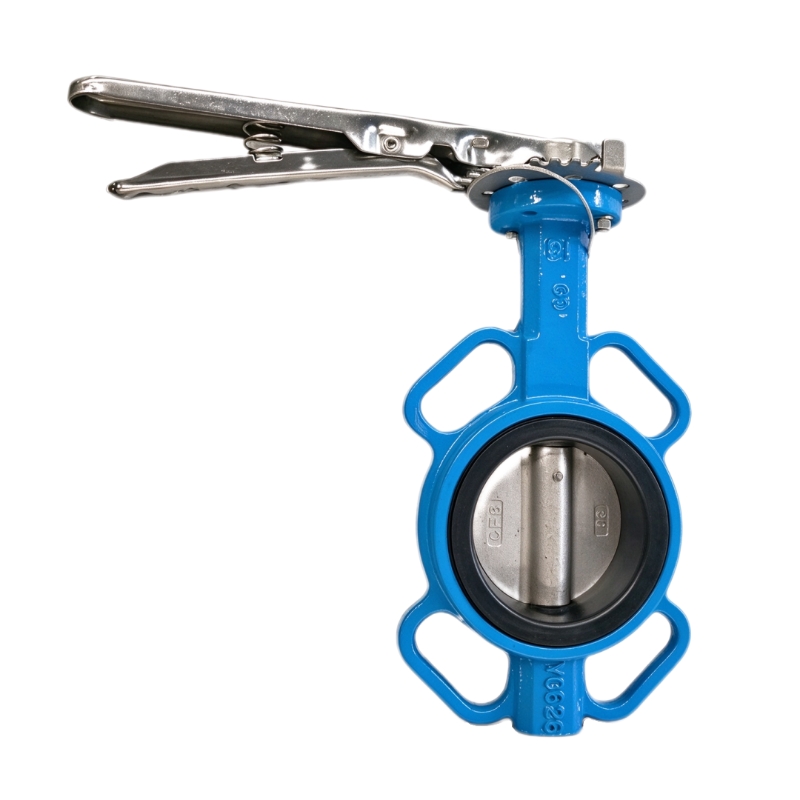

Дисковые затворы типа «пластина» Отличаются сверхтонким корпусом с низким сопротивлением потоку, подходящим для компактных трубопроводных систем, требующих стабильного управления большими потоками. Задвижки с фланцами Обеспечивает возможность одностороннего демонтажа трубопровода при сохранении безопасности регулирования потока в системе, что облегчает сегментированное техническое обслуживание трубопровода без влияния на всю гидравлическую систему в целом.

4. Как исполнительные механизмы обеспечивают точное управление потоком жидкости

Стабильного регулирования потока жидкости невозможно достичь только с помощью корпуса клапана; точность управления и уровень автоматизации определяются исполнительным механизмом:
  • Ручные поворотные задвижки: Обеспечивает простую регулировку потока и изоляцию трубопровода на месте, подходит для сценариев управления с низкой частотой.
  • Пневматические поворотные затворыОснащен позиционерами для коррекции угловых отклонений, поддерживающими стабильную скорость потока при колебаниях давления в трубопроводе, идеально подходит для взрывозащищенных промышленных систем подачи жидкостей.
  • Электрические автоматизированные поворотные затворыПоддержка дистанционной регулировки сигнала и пропорционального управления потоком, совместимость с интеллектуальными промышленными системами для реализации автоматического управления потоком жидкости и точного распределения потока.

5. Основные преимущества регулирования потока жидкости с помощью поворотного затвора.

  • Обеспечьте двойную функцию изоляции потока и регулирования расхода с помощью одного клапанного устройства.
  • Подходит для регулирования потока в трубопроводах большого диаметра, отличается низкой стоимостью и компактными размерами при установке.
  • Плавная работа ротора обеспечивает стабильную регулировку потока жидкости без скачков давления в трубопроводе.
  • Различные типы продукции адаптированы для работы с чистыми, коррозионными, высокотемпературными и абразивными жидкостями.
  • Поддержка ручного и автоматического интеллектуального управления потоками жидкости в современных промышленных системах.

6. Запорные клапаны GEKO Valve: надежные решения для регулирования потока жидкости.

Компания GEKO Valve предлагает полный спектр высокопроизводительных поворотных затворов для точного регулирования потока жидкости в промышленности. В нашу линейку продукции входят поворотные затворы с мягким и металлическим седлом, концентрические и тройные смещенные поворотные затворы, дисковые и фланцевые поворотные затворы, а также ручные, пневматические и электрические автоматизированные поворотные затворы. Все изделия обеспечивают стабильное регулирование потока, надежное перекрытие потока и длительный срок службы, предоставляя точные и эффективные решения для регулирования потока жидкости в системах водоподготовки, отопления, вентиляции и кондиционирования воздуха, химической промышленности, энергетики и коммунального хозяйства.
9 основных SEO-ключевых словПромышленные поворотные затворы, поворотные затворы с тройным смещением, поворотные затворы с мягким седлом, поворотные затворы с металлическим седлом, дисковые поворотные затворы, поворотные затворы с проушинами, модулирующие поворотные затворы, поворотные затворы повышенной прочности, автоматизированные поворотные затворы
