Шаровой поплавковый клапан с уменьшенным диаметром для работы с низким расходом

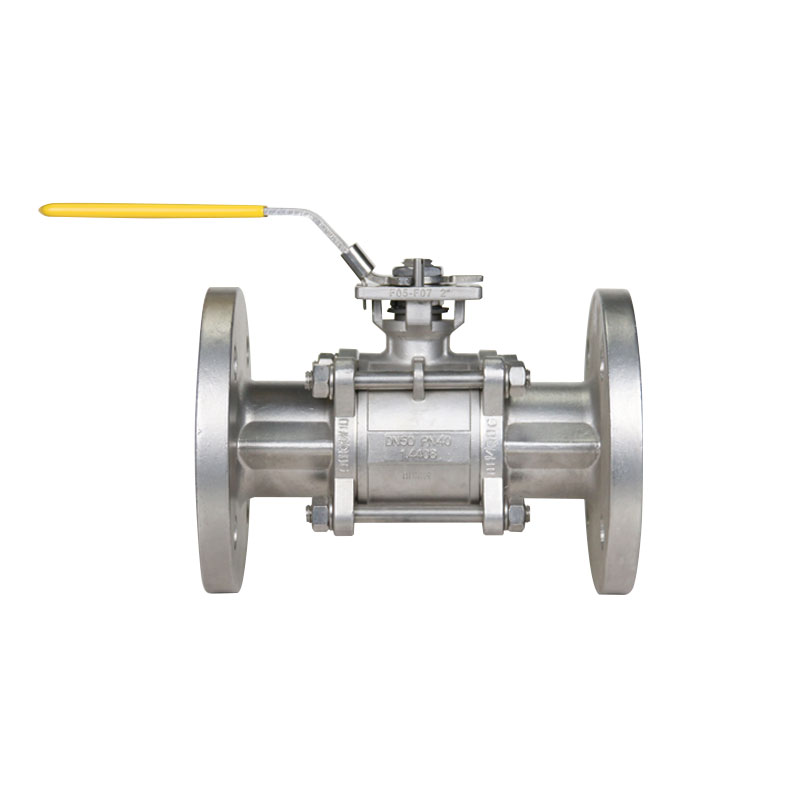

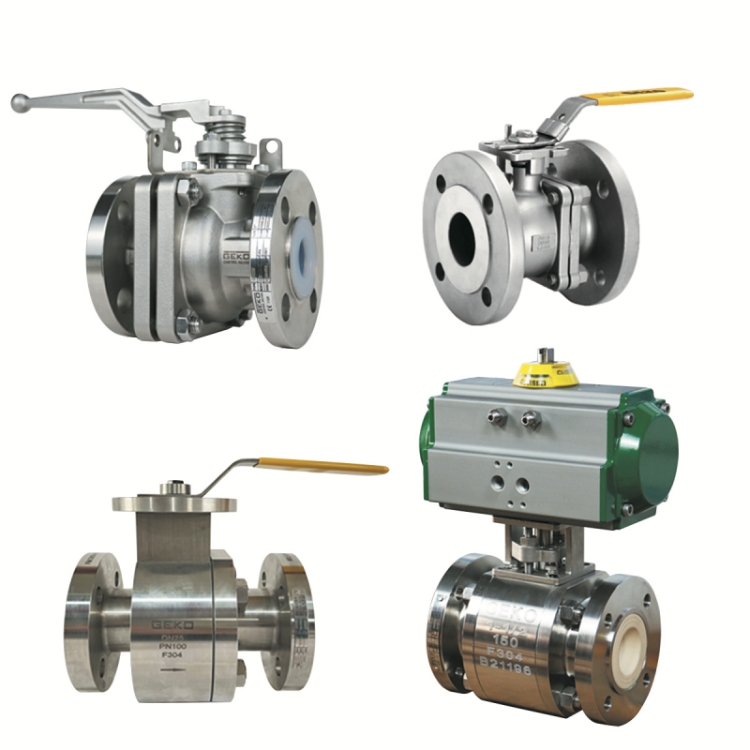

Как согласовать технические характеристики шарового клапана с требованиями к расходуПропускная способность является одним из наиболее важных параметров, определяющих стабильную работу шарового клапана в трубопроводной системе. Неправильное соответствие техническим характеристикам приведет к чрезмерному падению давления, недостаточной пропускной способности жидкости, перегрузке насоса, потерям энергии, засорению среды отложениями и даже вибрации системы и рискам для безопасности. Многие инженеры по закупкам подтверждают только номинальный диаметр DN/NPS и класс давления, игнорируя внутреннюю геометрию отверстия, структуру шарового сердечника, зазор уплотнения, коэффициент расхода Cv и факторы вязкости среды, что приводит к несоответствию клапана после установки.В данном руководстве систематически объясняется, как каждый технический параметр шарового клапана влияет на расход, разъясняются профессиональные термины и приводятся пошаговые правила выбора правильной конструкции клапана, типа диаметра, размера корпуса и внутренней отделки в соответствии с фактическими потребностями в расходе жидкостей, газов, пара, суспензий и криогенных сред.1. Основная терминология: ключевые параметры потока и отраслевые псевдонимы.Перед подбором комплектующих необходимо унифицировать профессиональные термины, общепринятые в мировой индустрии клапанов и гидродинамики:Значение CVКоэффициент расхода, также называемый пропускной способностью клапана, является наиболее прямым показателем способности клапана пропускать жидкость.Падение давления: Потери напора, перепад давления на полностью открытом клапанеПолный порт / Полный каналШаровой клапан с равным диаметром проходного сечения и полным протоком.Уменьшенный порт / Уменьшенный диаметр каналаШаровой клапан с ограниченным диаметром отверстия, суженным отверстием или частичным проходным сечением.Турбулентность потокаПотери от вихревых токов, вызванные внезапным сужением внутреннего канала.КавитацияИспарение и схлопывание пузырьков внутри клапана при высоком перепаде давления для работы с жидкостями.2. Как тип отверстия определяет базовую пропускную способностьВнутренний диаметр шара является наиболее значимым фактором, влияющим на значение Cv и перепад давления, что мы подробно рассмотрели в предыдущей сравнительной статье:2.1 Полнопроходной (полнопортовый) шаровой клапан для высоких нагрузок по расходуВнутренний диаметр шарового канала полностью совпадает с внутренним диаметром трубопровода, образуя прямой, беспрепятственный путь для потока.Наибольшее значение коэффициента вариации (Cv) среди изделий одного номинального размера, минимальные потери давления.Отсутствие «мертвых зон» обеспечивает осаждение средних объемов материала, подходит для высокообъемной циркуляции, вязких жидкостей, суспензий, сырой нефти и криогенных жидкостей для СПГ.Осуществляется подача материалов для очистки трубопроводов с помощью поршневых устройств, что является обязательным условием для магистральных трубопроводов большой протяженности.Применимая конструкция: полнопроходной шаровой клапан с цапфовым креплением для технологических линий высокого давления больших диаметров.2.2 Шаровой кран с уменьшенным диаметром (укороченным проходным сечением) для ответвлений с низким расходомДиаметр отверстия шара на 1–2 размера меньше номинального диаметра трубы, что создает суженный канал для потока.Низкое значение коэффициента вариации (Cv), заметная турбулентность и падение давления при транспортировке жидкости.Меньший размер шарового сердечника снижает крутящий момент при работе и позволяет использовать его с пневматическими или электрическими приводами меньшего размера.Экономичное решение для подачи воздуха в контрольно-измерительные приборы, контуров отбора проб, воды для систем отопления, вентиляции и кондиционирования воздуха, а также вспомогательных точек изоляции с низким расходом.Не допускается использование материалов, склонных к кристаллизации, образованию накипи и засорению твердыми частицами.3. Конструкция корпуса клапана влияет на сопротивление потоку.3.1 Шаровой клапан с плавающим шаром против шарового клапана с цапфовым креплениемПри одинаковом диаметре отверстия шаровые краны с цапфовым креплением используют конструкцию с верхним и нижним расположением вала, что обеспечивает меньшее трение уплотнения, более плавный внутренний поток и несколько более высокое эффективное значение Cv. Они являются предпочтительным типом для работы в условиях большого диаметра, высокого расхода и высокого давления. Плавающие шаровые краны в основном используются в общем режиме эксплуатации с малым диаметром DN15-DN100 и обеспечивают приемлемые характеристики расхода для низких и средних значений.3.2 Цельная / Двухкомпонентная / Трехкомпонентная конструкция кузоваДвухсекционный шаровой клапан: плавный переход внутреннего литья, стандартное сопротивление потоку для большинства промышленных сценариев потока.Трехсекционный шаровой кран: разъемный корпус с большим количеством внутренних зазоров, несколько более высокие незначительные потери потока, выбран в основном из-за простоты обслуживания, а не из-за оптимизации расхода.Цельнокованый шаровой клапан: компактная внутренняя полость, предназначен только для трубок тонкостенных измерительных приборов расходомеров.4. Материал уплотнения и конструкция отделки влияют на эффективную площадь потока.Различная толщина седла и величина выступающего уплотнения будут занимать часть проточного канала и изменять фактическую пропускную способность:Шаровой клапан с мягким седлом из ПТФЭ/РПТФЭТонкое кольцеобразное седло занимает мало внутреннего пространства, обеспечивает максимальную эффективную площадь потока и высокое значение коэффициента вариации (Cv), что делает его идеальным для систем с большими расходами чистых жидкостей и газов.Шаровой клапан с усиленным седлом из PEEKБолее толстое износостойкое седло уменьшает размер частичного проходного сечения, незначительно снижает коэффициент текучести, подходит для абразивных коррозионных сред с умеренными требованиями к расходу.Шаровой клапан с металлическим седлом и наплавкой STLНаплавляемый сварочный слой увеличивает толщину поверхности шарика, обеспечивает малое затухание потока и подходит для работы с высокотемпературным паром и абразивными жидкостями высокого давления, где скорость потока второстепенна по сравнению с долговечностью.5. Средние характеристики требуют целевого соответствия техническим требованиям.5.1 Жидкие среды (вода, химические растворители, масло)- Система циркуляции воды с высоким расходом и охлаждением: полнопроходной фланцевый шаровой клапан для снижения энергопотребления насоса. - Высоковязкая сырая нефть, сиропы, суспензии: полнопроходной шаровой клапан с цапфой для предотвращения засорения потока. - Дозирование химических веществ с низким расходом: малогабаритный резьбовой шаровой клапан.5.2 Газ и сжатый воздух- Основной коллектор сжатого воздуха: конструкция с полным проходным сечением для снижения перепада давления при транспортировке газа на большие расстояния. - Точки подключения контрольно-измерительного газа: компактный шаровой клапан с уменьшенным проходным сечением для контроля затрат.5.3 Пар и высокотемпературные жидкостиНасыщенный и перегретый пар вызывает значительное объемное расширение, поэтому необходимо рассчитать коэффициент расхода Cv при высоких температурах; предпочтительно использовать шаровой клапан с цельным металлическим уплотнением, чтобы предотвратить деформацию уплотнения и сужение потока, вызванные тепловым расширением.5.4 Криогенные среды (СПГ, жидкий азот)К низкотемпературным сжиженным газам предъявляются строгие требования к стабильности потока, поэтому для исключения ударного воздействия двухфазного потока и кавитационных повреждений допускается использование только полнопроходных шаровых клапанов с фиксированным цапфой.6. Стандартный пошаговый процесс сопоставления.Рассчитайте требуемый максимальный расход и допустимое максимальное падение давления в контуре.Определите минимальное значение Cv, которого должен достичь клапан, и выберите, соответственно, полнопроходной или укороченный клапан.Подтвердите тип среды, вязкость и температуру, а также содержание частиц, чтобы зафиксировать материал корпуса и конфигурацию уплотнения.Выберите плавающую или цапфовую конструкцию в зависимости от номинального размера и класса давления.Соедините концевые соединения (фланцевые, BW, SW, резьбовые) и тип привода в соответствии с планировкой объекта.Проверьте риск кавитации при работе с жидкостями с высоким перепадом давления и при необходимости добавьте противокавитационные элементы.7. Типичные ошибки, связанные с несоответствием спецификаций.Использование шаровых кранов уменьшенного диаметра на основных высокопроизводительных технологических трубопроводах приводит к чрезмерным потерям напора и увеличению эксплуатационных расходов на электроэнергию.Выбор толстых жестких седел из PEEK для систем очистки воды с большим расходом приводит к неоправданному снижению эффективного значения Cv.Использование шаровых клапанов с плавающим шаром для трубопроводов большого диаметра и больших расходов (DN200 и выше) приводит к чрезмерному крутящему моменту при срабатывании и перегрузке привода.Игнорирование кавитации в трубопроводах высокого давления, работающих с жидкостями, приводит к внутренней эрозии обшивки и постоянным колебаниям потока.ЗаключениеСоответствие характеристик шаровых клапанов требованиям к расходу основано на количественных показателях, таких как коэффициент расхода Cv и перепад давления. Основная логика выбора такова: для больших потоков, низких потерь давления, необходимости очистки трубопроводов и сред, содержащих частицы, следует использовать полнопроходные шаровые клапаны с цапфовым креплением; для малых потоков вспомогательных ответвлений и трубопроводов КИП следует применять экономичные шаровые клапаны с уменьшенным диаметром. При этом необходимо согласовать конструкцию корпуса, материал седла, конструкцию уплотнения и свойства среды, чтобы гарантировать стабильную, эффективную и энергосберегающую транспортировку жидкости по всей трубопроводной системе.Компания GEKO Valve предлагает полнопроходные и уменьшенные по диаметру шаровые клапаны с плавающим и цапфовым креплением, с полными данными испытаний параметров расхода Cv, различными вариантами уплотнений и марками материалов, что позволяет точно подобрать параметры расхода для проектов в энергетической, нефтехимической, криогенной, химической и водоочистной отраслях.
