Как согласовать технические характеристики шарового клапана с требованиями к расходу

Пропускная способность является одним из наиболее важных параметров, определяющих стабильную работу шарового клапана в трубопроводной системе. Неправильное соответствие техническим характеристикам приведет к чрезмерному падению давления, недостаточной пропускной способности жидкости, перегрузке насоса, потерям энергии, засорению среды отложениями и даже вибрации системы и рискам для безопасности. Многие инженеры по закупкам подтверждают только номинальный диаметр DN/NPS и класс давления, игнорируя внутреннюю геометрию отверстия, структуру шарового сердечника, зазор уплотнения, коэффициент расхода Cv и факторы вязкости среды, что приводит к несоответствию клапана после установки.

В данном руководстве систематически объясняется, как каждый технический параметр шарового клапана влияет на расход, разъясняются профессиональные термины и приводятся пошаговые правила выбора правильной конструкции клапана, типа диаметра, размера корпуса и внутренней отделки в соответствии с фактическими потребностями в расходе жидкостей, газов, пара, суспензий и криогенных сред.

1. Основная терминология: ключевые параметры потока и отраслевые псевдонимы.

Перед подбором комплектующих необходимо унифицировать профессиональные термины, общепринятые в мировой индустрии клапанов и гидродинамики:

• Значение CVКоэффициент расхода, также называемый пропускной способностью клапана, является наиболее прямым показателем способности клапана пропускать жидкость.
• Падение давления: Потери напора, перепад давления на полностью открытом клапане
• Полный порт / Полный каналШаровой клапан с равным диаметром проходного сечения и полным протоком.
• Уменьшенный порт / Уменьшенный диаметр каналаШаровой клапан с ограниченным диаметром отверстия, суженным отверстием или частичным проходным сечением.
• Турбулентность потокаПотери от вихревых токов, вызванные внезапным сужением внутреннего канала.
• КавитацияИспарение и схлопывание пузырьков внутри клапана при высоком перепаде давления для работы с жидкостями.

2. Как тип отверстия определяет базовую пропускную способность

Внутренний диаметр шара является наиболее значимым фактором, влияющим на значение Cv и перепад давления, что мы подробно рассмотрели в предыдущей сравнительной статье:

2.1 Полнопроходной (полнопортовый) шаровой клапан для высоких нагрузок по расходу

Внутренний диаметр шарового канала полностью совпадает с внутренним диаметром трубопровода, образуя прямой, беспрепятственный путь для потока.

• Наибольшее значение коэффициента вариации (Cv) среди изделий одного номинального размера, минимальные потери давления.
• Отсутствие «мертвых зон» обеспечивает осаждение средних объемов материала, подходит для высокообъемной циркуляции, вязких жидкостей, суспензий, сырой нефти и криогенных жидкостей для СПГ.
• Осуществляется подача материалов для очистки трубопроводов с помощью поршневых устройств, что является обязательным условием для магистральных трубопроводов большой протяженности.
• Применимая конструкция: полнопроходной шаровой клапан с цапфовым креплением для технологических линий высокого давления больших диаметров.

2.2 Шаровой кран с уменьшенным диаметром (укороченным проходным сечением) для ответвлений с низким расходом

Диаметр отверстия шара на 1–2 размера меньше номинального диаметра трубы, что создает суженный канал для потока.

• Низкое значение коэффициента вариации (Cv), заметная турбулентность и падение давления при транспортировке жидкости.
• Меньший размер шарового сердечника снижает крутящий момент при работе и позволяет использовать его с пневматическими или электрическими приводами меньшего размера.
• Экономичное решение для подачи воздуха в контрольно-измерительные приборы, контуров отбора проб, воды для систем отопления, вентиляции и кондиционирования воздуха, а также вспомогательных точек изоляции с низким расходом.
• Не допускается использование материалов, склонных к кристаллизации, образованию накипи и засорению твердыми частицами.

3. Конструкция корпуса клапана влияет на сопротивление потоку.

3.1 Шаровой клапан с плавающим шаром против шарового клапана с цапфовым креплением

При одинаковом диаметре отверстия шаровые краны с цапфовым креплением используют конструкцию с верхним и нижним расположением вала, что обеспечивает меньшее трение уплотнения, более плавный внутренний поток и несколько более высокое эффективное значение Cv. Они являются предпочтительным типом для работы в условиях большого диаметра, высокого расхода и высокого давления. Плавающие шаровые краны в основном используются в общем режиме эксплуатации с малым диаметром DN15-DN100 и обеспечивают приемлемые характеристики расхода для низких и средних значений.

3.2 Цельная / Двухкомпонентная / Трехкомпонентная конструкция кузова

• Двухсекционный шаровой клапан: плавный переход внутреннего литья, стандартное сопротивление потоку для большинства промышленных сценариев потока.

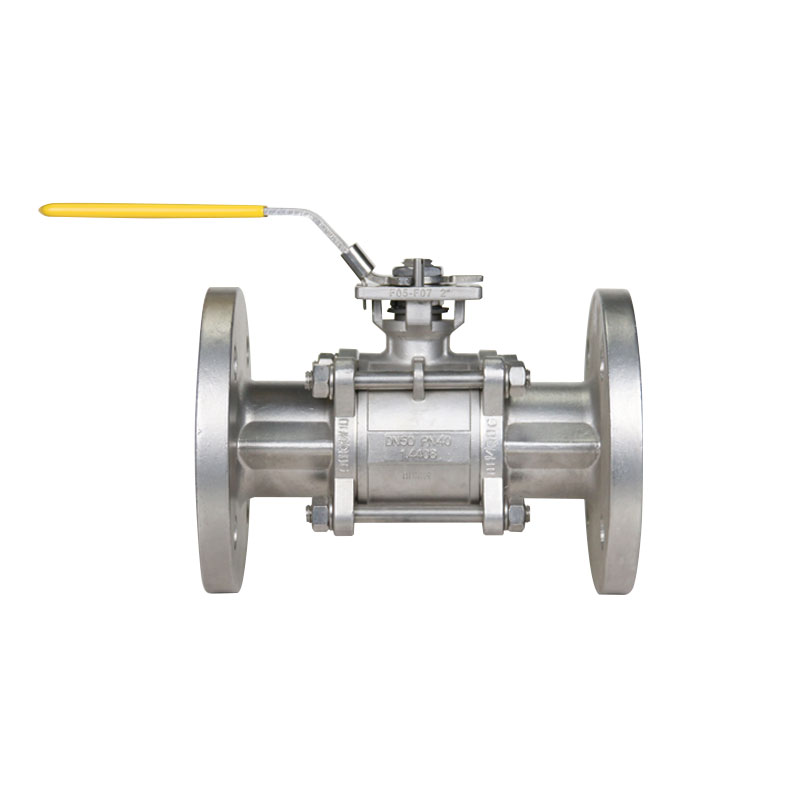

• Трехсекционный шаровой кран: разъемный корпус с большим количеством внутренних зазоров, несколько более высокие незначительные потери потока, выбран в основном из-за простоты обслуживания, а не из-за оптимизации расхода.
• Цельнокованый шаровой клапан: компактная внутренняя полость, предназначен только для трубок тонкостенных измерительных приборов расходомеров.

4. Материал уплотнения и конструкция отделки влияют на эффективную площадь потока.

Различная толщина седла и величина выступающего уплотнения будут занимать часть проточного канала и изменять фактическую пропускную способность:

• Шаровой клапан с мягким седлом из ПТФЭ/РПТФЭТонкое кольцеобразное седло занимает мало внутреннего пространства, обеспечивает максимальную эффективную площадь потока и высокое значение коэффициента вариации (Cv), что делает его идеальным для систем с большими расходами чистых жидкостей и газов.
• Шаровой клапан с усиленным седлом из PEEKБолее толстое износостойкое седло уменьшает размер частичного проходного сечения, незначительно снижает коэффициент текучести, подходит для абразивных коррозионных сред с умеренными требованиями к расходу.
• Шаровой клапан с металлическим седлом и наплавкой STLНаплавляемый сварочный слой увеличивает толщину поверхности шарика, обеспечивает малое затухание потока и подходит для работы с высокотемпературным паром и абразивными жидкостями высокого давления, где скорость потока второстепенна по сравнению с долговечностью.

5. Средние характеристики требуют целевого соответствия техническим требованиям.

5.1 Жидкие среды (вода, химические растворители, масло)

- Система циркуляции воды с высоким расходом и охлаждением: полнопроходной фланцевый шаровой клапан для снижения энергопотребления насоса. - Высоковязкая сырая нефть, сиропы, суспензии: полнопроходной шаровой клапан с цапфой для предотвращения засорения потока. - Дозирование химических веществ с низким расходом: малогабаритный резьбовой шаровой клапан.

5.2 Газ и сжатый воздух

- Основной коллектор сжатого воздуха: конструкция с полным проходным сечением для снижения перепада давления при транспортировке газа на большие расстояния. - Точки подключения контрольно-измерительного газа: компактный шаровой клапан с уменьшенным проходным сечением для контроля затрат.

5.3 Пар и высокотемпературные жидкости

Насыщенный и перегретый пар вызывает значительное объемное расширение, поэтому необходимо рассчитать коэффициент расхода Cv при высоких температурах; предпочтительно использовать шаровой клапан с цельным металлическим уплотнением, чтобы предотвратить деформацию уплотнения и сужение потока, вызванные тепловым расширением.

5.4 Криогенные среды (СПГ, жидкий азот)

К низкотемпературным сжиженным газам предъявляются строгие требования к стабильности потока, поэтому для исключения ударного воздействия двухфазного потока и кавитационных повреждений допускается использование только полнопроходных шаровых клапанов с фиксированным цапфой.

6. Стандартный пошаговый процесс сопоставления.

1. Рассчитайте требуемый максимальный расход и допустимое максимальное падение давления в контуре.
2. Определите минимальное значение Cv, которого должен достичь клапан, и выберите, соответственно, полнопроходной или укороченный клапан.
3. Подтвердите тип среды, вязкость и температуру, а также содержание частиц, чтобы зафиксировать материал корпуса и конфигурацию уплотнения.
4. Выберите плавающую или цапфовую конструкцию в зависимости от номинального размера и класса давления.
5. Соедините концевые соединения (фланцевые, BW, SW, резьбовые) и тип привода в соответствии с планировкой объекта.
6. Проверьте риск кавитации при работе с жидкостями с высоким перепадом давления и при необходимости добавьте противокавитационные элементы.

7. Типичные ошибки, связанные с несоответствием спецификаций.

• Использование шаровых кранов уменьшенного диаметра на основных высокопроизводительных технологических трубопроводах приводит к чрезмерным потерям напора и увеличению эксплуатационных расходов на электроэнергию.
• Выбор толстых жестких седел из PEEK для систем очистки воды с большим расходом приводит к неоправданному снижению эффективного значения Cv.
• Использование шаровых клапанов с плавающим шаром для трубопроводов большого диаметра и больших расходов (DN200 и выше) приводит к чрезмерному крутящему моменту при срабатывании и перегрузке привода.
• Игнорирование кавитации в трубопроводах высокого давления, работающих с жидкостями, приводит к внутренней эрозии обшивки и постоянным колебаниям потока.

Заключение

Соответствие характеристик шаровых клапанов требованиям к расходу основано на количественных показателях, таких как коэффициент расхода Cv и перепад давления. Основная логика выбора такова: для больших потоков, низких потерь давления, необходимости очистки трубопроводов и сред, содержащих частицы, следует использовать полнопроходные шаровые клапаны с цапфовым креплением; для малых потоков вспомогательных ответвлений и трубопроводов КИП следует применять экономичные шаровые клапаны с уменьшенным диаметром. При этом необходимо согласовать конструкцию корпуса, материал седла, конструкцию уплотнения и свойства среды, чтобы гарантировать стабильную, эффективную и энергосберегающую транспортировку жидкости по всей трубопроводной системе.
