Современные промышленные и коммунальные гидравлические системы требуют надежных компонентов, способных как к перекрытию потока, так и к точной модуляции расхода. Среди четвертьоборотных клапанов выделяются поворотные задвижки, отличающиеся компактными размерами, экономичностью и доказанной эффективностью регулирования расхода в трубопроводах большого диаметра. Хотя многие пользователи ассоциируют поворотные задвижки только с простым перекрытием потока, правильно подобранные задвижки могут обеспечивать стабильное дросселирование для жидкостей, газов и сред с низкой абразивностью. В этой статье подробно объясняется, как именно поворотные задвижки регулируют поток, их характеристики управления, подходящие диапазоны рабочих режимов, подбор привода и реальные ограничения в современных технологических системах.

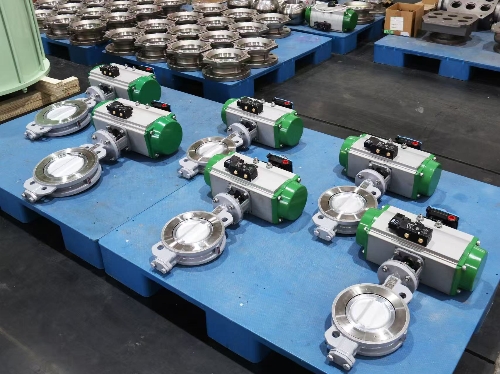

Запорный клапан типа «бабочка» регулирует поток путем вращения круглого диска внутри трубы. Диск вращается вокруг центрального вала, соединенного с ручным, пневматическим или электрическим приводом. Когда диск расположен параллельно оси трубопровода, клапан полностью открывается для обеспечения максимальной пропускной способности. По мере вращения диска в сторону закрытого положения он перекрывает часть проходного отверстия, создавая переменное сопротивление потоку, которое регулирует скорость среды и объемный расход. При повороте на 90 градусов диск располагается перпендикулярно потоку для обеспечения перекрытия потока.

В отличие от шаровых кранов, обеспечивающих практически беспрепятственный поток по всему диаметру, заслонка всегда остается внутри потока даже при полном открытии. Это неизбежное препятствие создает падение давления, которое становится ключевой физической основой для дросселирования и регулирования потока.
Большинство стандартных поворотных затворов имеют следующую конструкцию: модифицированная характеристика равнопроцентного потокаНебольшие угловые регулировки в среднем диапазоне хода приводят к относительно большим изменениям объема потока. Это означает, что наилучшая эффективность регулирования потока обычно достигается при открытии диска на 20–70%. Работа в положениях, близких к полностью закрытому или почти полностью открытому, снижает точность регулирования: в положениях, близких к закрытому, существует риск кавитации и высокоскоростной эрозии; в положениях, близких к полностью открытому, изменение потока минимально даже при значительном вращении диска.
Для сложных контуров управления специально разработанные диски позволяют корректировать кривые расхода в соответствии с линейными требованиями процесса, повышая стабильность в приложениях с непрерывной модуляцией потока.

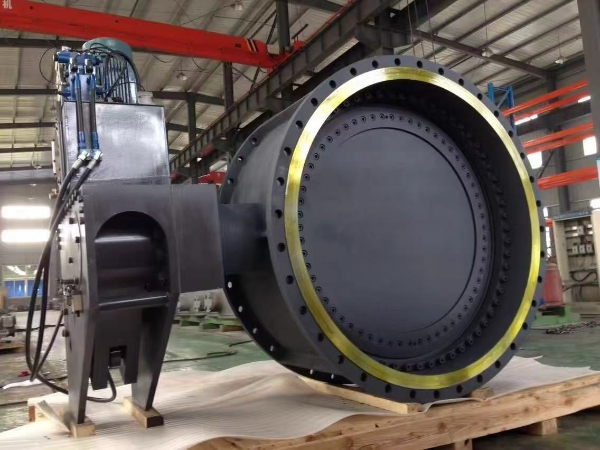

Хорошие результаты регулирования дроссельной заслонки зависят не только от конструкции корпуса клапана, но и от совместимости привода:

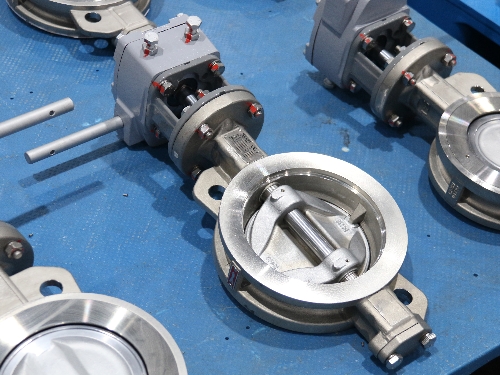

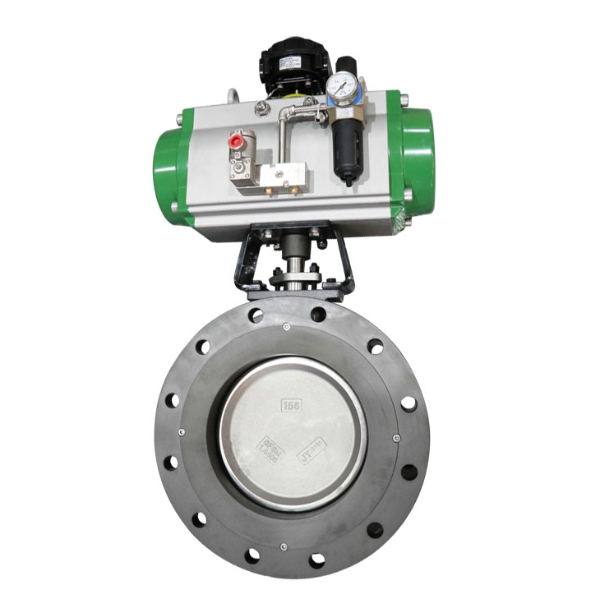

Без специального позиционера даже высококачественные поворотные затворы не могут поддерживать стабильный заданный расход при переменном давлении на входе.

Инженеры должны понимать практические ограничения, чтобы избежать преждевременного выхода компонентов из строя:

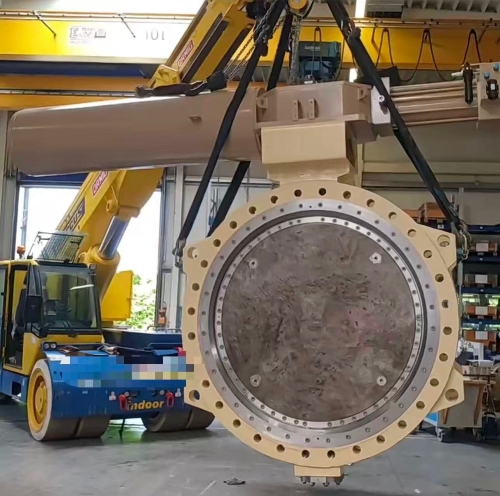

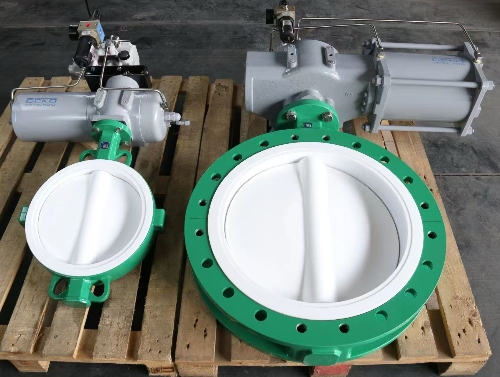

Запорные вентили типа «бабочка» широко используются для регулирования потока в крупногабаритных системах, где преобладают ограничения по стоимости и занимаемому пространству:
Ограничьте работу дросселирования в диапазоне открытия 20–70%. Для автоматических контуров управления используйте модулирующие приводы с обратной связью по положению. Рассчитывайте рабочий крутящий момент на основе фактического перепада давления, а не только номинального размера клапана. Выбирайте соответствующие материалы седла, совместимые с температурой процесса и химическим составом рабочей среды. В случаях прогнозируемой сильной кавитации рассмотрите возможность использования антикавитационных элементов или альтернативных типов клапанов.
Запорные вентили типа «бабочка» обеспечивают эффективное и экономичное регулирование расхода во многих современных промышленных и коммунальных системах большого диаметра. Принцип их работы, основанный на вращающемся диске, позволяет как изолировать, так и модулировать поток, однако их производительность ограничена характеристиками расхода, конфигурацией привода и условиями технологического процесса. Согласование конструкции клапана, приводного оборудования и рабочих параметров гарантирует стабильные и долговременные результаты регулирования расхода при установке запорного вентиля типа «бабочка».
