Запорные вентили типа «бабочка» — незаменимые компоненты для регулирования потока с поворотом на четверть оборота, широко используемые в муниципальных и промышленных трубопроводных системах. Для правильного выбора, эксплуатации и обслуживания запорных вентилей типа «бабочка» крайне важно полностью понимать их принцип работы. принципы работыВ отличие от шаровых клапанов, работающих за счет вращения сферического шара, или задвижек с вертикальными подъемными конструкциями, в поворотных затворах используется уникальный дисковый механизм вращения. В данной статье систематически объясняются основные принципы работы, конструктивная логика, принцип герметизации, принцип дросселирования и различия в работе различных типов поворотных затворов, что обеспечивает профессиональную техническую поддержку при проектировании промышленных трубопроводов и применении клапанов.
1. Основной принцип работы дисковых затворов
Основной принцип работы поворотного затвора основан на Вращательное движение на четверть оборота на 90 градусов Внутренний диск. Шток клапана приводит диск во вращение в горизонтальном направлении в диапазоне от 0° до 90°, обеспечивая переключение и регулировку потока жидкости в трубопроводе. Весь рабочий процесс прост, эффективен и быстр, без сложной механической трансмиссионной конструкции.
Полностью открытое состояние (90°)Когда диск вращается параллельно направлению потока жидкости, канал полностью открывается. Жидкость проходит через корпус клапана с минимальным сопротивлением потоку, обеспечивая высокую эффективность транспортировки по трубопроводу.
Полностью закрытое состояние (0°)Когда диск вращается перпендикулярно направлению потока жидкости, его поверхность плотно прилегает к седлу клапана. Канал потока полностью перекрывается, обеспечивая надежную изоляцию трубопровода и перекрытие потока жидкости.

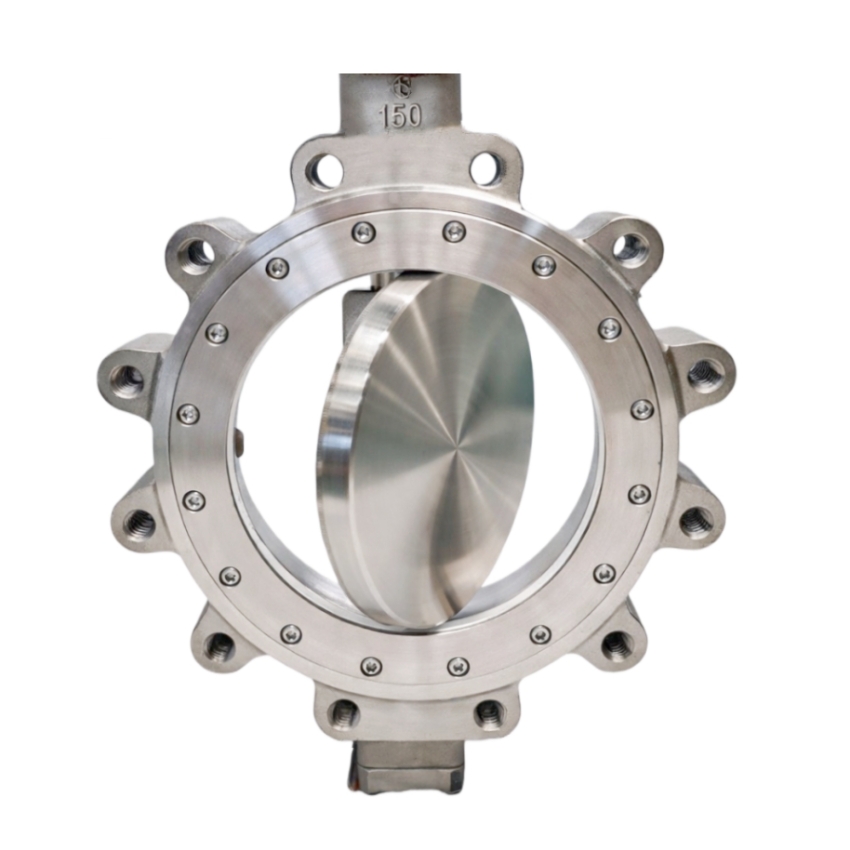

Степень регулирования дроссельной заслонки (1°–89°)Диск может оставаться под любым промежуточным углом. Изменяя площадь перекрытия между диском и каналом потока, клапан точно контролирует расход жидкости, скорость среды и давление в трубопроводе, обеспечивая стабильное регулирование дросселирования.
2. Принцип работы конструкции: как основные компоненты взаимодействуют синергетически.
Стабильная работа дисковых затворов обеспечивается скоординированной работой множества ключевых компонентов. Каждая деталь имеет независимый принцип действия и образует целостную систему управления потоком жидкости:
Принцип передачи давления через шток клапанаВ качестве сердечника передачи крутящего момента шток клапана соединяет привод и диск. Он преобразует вращательный момент, создаваемый вручную, пневматически или электрически, в мощность вращения диска, обеспечивая синхронное и точное переключение углов.
Принцип управления потоком дискаОбтекаемый диск является исполнительным компонентом для управления потоком жидкости. Угол его вращения напрямую изменяет поперечное сечение потока, обеспечивая линейную регулировку расхода и давления в трубопроводе.
Принцип позиционирования корпуса клапанаКорпус клапана обеспечивает надежную опору при установке и защиту от давления. Он фиксирует положение штока и седла, обеспечивая точную посадку диска во время закрытия и предотвращая отклонения положения, влияющие на герметичность.
3. Принцип работы герметизирующего механизма дисковых затворов.
Качество уплотнения определяет надежность перекрытия поворотных затворов. В зависимости от конструкции уплотнения принципы работы делятся на мягкое и жесткое металлическое уплотнение, адаптированные к различным условиям эксплуатации в промышленности:
3.1 Принцип герметизации мягким швом

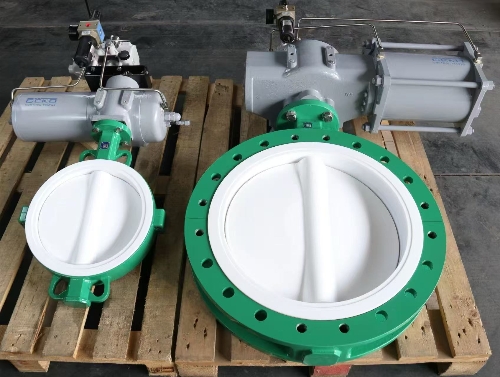

В поворотных затворах с мягким уплотнением в качестве уплотнительных элементов используются эластичные материалы, такие как EPDM, NBR и Viton. Когда затвор закрыт, диск сжимает эластичное седло, вызывая микродеформацию и заполняя крошечный зазор между диском и седлом. Этот принцип уплотнения за счет эластичного сжатия позволяетгерметичный, без протечекПодходит для работы с чистыми средами при нормальной температуре и низком давлении, такими как вода и воздух.
3.2 Принцип герметизации металлическим жестким уплотнением
В дисковых затворах с металлическим седлом используются металлические уплотнительные пары с износостойким покрытием из сплава. Благодаря точной механической обработке и высокоточной притирке металлический диск и металлическое седло обеспечивают жесткую и плотную посадку. Этот принцип механического сжатия не подвержен влиянию высоких температур и коррозии в средах, обеспечивая стабильную герметизацию в условиях высоких температур, высокого давления и абразивной обработки.
4. Различия в принципах работы: концентрические и смещенные поворотные затворы.
Концентрические и смещенные поворотные затворы имеют существенные различия в логике работы, что напрямую влияет на срок службы и устойчивость к давлению:
4.1 Принцип работы концентрического поворотного затвора
Центр штока, центр диска и центр трубопровода полностью совпадают. Во время вращения диск непрерывно трется о поверхность седла. Конструкция проста и экономична, подходит для обычных условий работы при низком давлении и нормальной температуре с низкой частотой переключений.

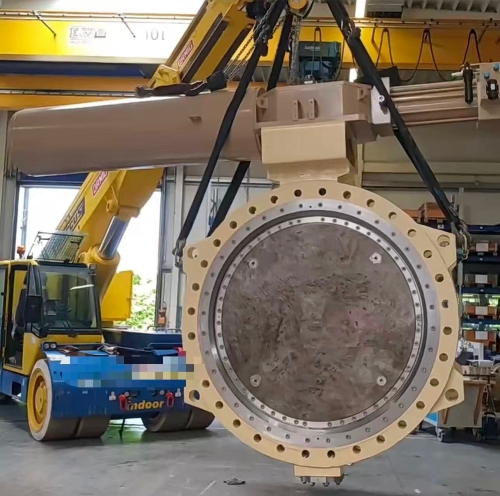

4.2 Принцип работы двух- и трехсмещенных поворотных затворов типа «бабочка»
Благодаря уникальной смещенной конструкции диск автоматически отделяется от поверхности сиденья на начальном этапе вращения и соприкасается с сиденьем только в момент окончательного закрытия. принцип вращения без трения Устраняет износ седла, значительно повышает устойчивость к давлению и высоким температурам, а также подходит для тяжелых промышленных условий эксплуатации с частыми переключениями.
5. Принцип работы привода автоматических поворотных затворов
Различные режимы работы обеспечивают разнообразную логику управления для поворотных затворов, удовлетворяя потребности в ручном и автоматическом промышленном управлении:

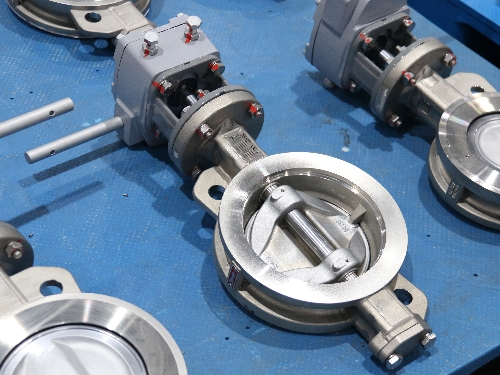

Принцип ручного управления: Приводит в движение шестерню или шток через рычаг или маховик, создавая искусственный крутящий момент для управления вращением диска; применимо для низкочастотной работы на объекте.

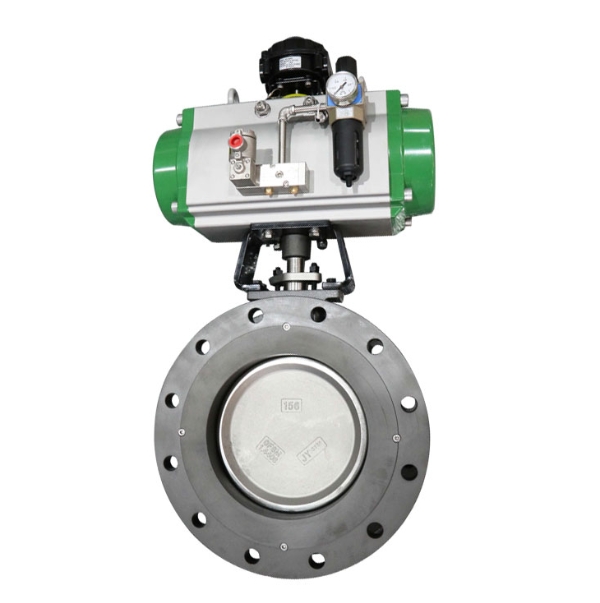

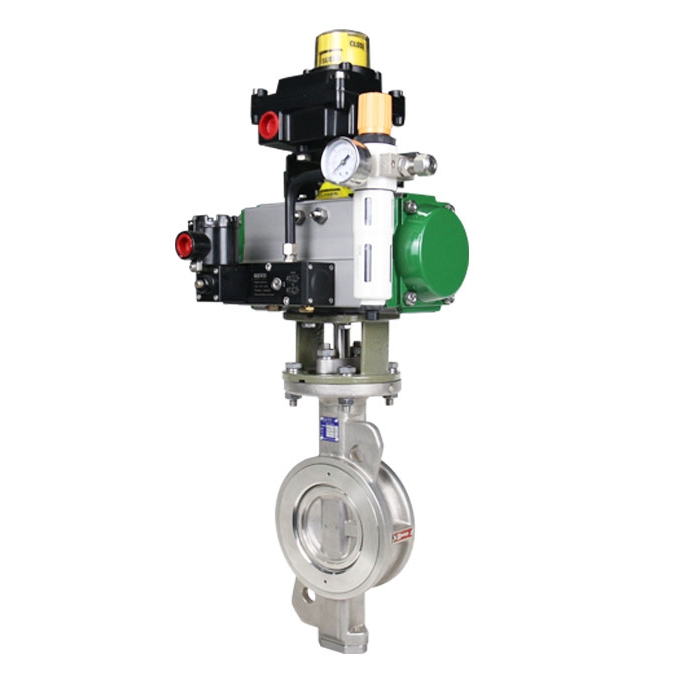

Принцип работы пневматической системы: Используется сжатый воздух для перемещения поршня привода, преобразуя энергию давления воздуха во вращательную механическую энергию, обеспечивая быстрое переключение клапана с превосходными взрывозащитными характеристиками.
Принцип работы электроприводаЭлектродвигатель обеспечивает точное управление крутящим моментом и углом поворота, поддерживает дистанционную передачу сигналов и пропорциональную регулировку, реализуя интеллектуальное автоматическое управление трубопроводом.
6. Рабочие характеристики и промышленное применение.
Задвижки-бабочки, работающие на основе уникального принципа вращения на четверть оборота, отличаются быстрым откликом, малым сопротивлением потоку, компактной конструкцией и широкой адаптивностью к различным условиям эксплуатации. Они не только соответствуют традиционным требованиям к изоляции трубопроводов, но и обеспечивают точное регулирование потока, недоступное для традиционных задвижек. Благодаря надежной работе, они широко используются в водоочистке, системах отопления, вентиляции и кондиционирования воздуха, противопожарной защите, химической, энергетической и природоохранной отраслях промышленности.
7. Технология высокоэффективных дисковых затворов GEKO Valve
Компания GEKO Valve тщательно оптимизирует конструкцию и рабочий механизм всех своих поворотных затворов. В наших концентрических и тройных поворотных затворах используются технологии прецизионного литья и зеркальной притирки, что обеспечивает гибкое вращение, точное управление углом и стабильную герметичность. Разнообразные конфигурации привода и уплотнения полностью соответствуют различным принципам работы в промышленности и требованиям применения, обеспечивая долгосрочные и стабильные решения для регулирования потока жидкости в глобальных промышленных трубопроводных системах.
