Оценка стандартов качества перед покупкой промышленных шаровых кранов

Закупка промышленных шаровых клапанов без надлежащей оценки соответствия применимым стандартам качества создает скрытые эксплуатационные риски, включая утечки, протечки седла, преждевременный выход из строя компонентов и дорогостоящие незапланированные простои. Шаровые клапаны выполняют критически важные функции изоляции и регулирования потока в нефтегазовой, химической, энергетической, водоочистной и целлюлозно-бумажной промышленности. Для проектировщиков, инженеров-проектировщиков и менеджеров по закупкам проверка соответствующих отраслевых стандартов является наиболее надежным способом подтверждения герметичности, прочности материалов, номинальных значений давления и температуры, а также соответствия нормативным требованиям. Компания GEKO Valve производит промышленные шаровые клапаны, соответствующие общепризнанным мировым стандартам, для удовлетворения жестких технологических условий.

Основные мировые стандарты для промышленных шаровых клапанов

Стандарты определяют единые правила проектирования клапанов, выбора материалов, контроля размеров, испытаний под давлением, маркировки и сертификации. В технических условиях проекта обязательные стандарты должны быть указаны до заключения контрактов на закупку.

• API 6D: Основной стандарт для шаровых кранов трубопроводов, охватывающий проектные ограничения, огнестойкость конструкции, габаритные размеры, заводские испытания и прослеживаемость для нефтегазопроводов.
• ASME B16.34Устанавливает номинальные значения давления и температуры, определяя максимально допустимое рабочее давление при повышенных или пониженных температурах для корпусов клапанов из углеродистой стали, нержавеющей стали и сплавов.
• ASME B16.10Регулирует межосевые и поперечные размеры клапанов, обеспечивая взаимозаменяемость при модернизации, замене и создании новых трубопроводных систем.
• Огнестойкие стандарты API 607 ​​/ API 6FAОгнестойкость гарантирует, что шаровые клапаны сохраняют возможность контролируемого перекрытия потока во время пожара, что крайне важно для работы с легковоспламеняющимися жидкостями и газами.
• ISO 12266Международный стандарт для испытаний промышленных клапанов под давлением, включая гидростатические испытания корпуса и испытания на герметичность седла с заданными допустимыми пороговыми значениями утечки.
• МСС СП-61В документе указаны допустимые значения утечки через седло для шаровых клапанов с металлическим седлом, широко используемых в системах высокого давления с герметичным запорным клапаном.
• NACE MR0175 / ISO 15156Стандарт для работы в средах, содержащих сероводород (H₂S), обеспечивающий защиту от сульфидного коррозионного растрескивания в нефтеперерабатывающих и нефтегазовых системах.

Важнейшая проверка качества, выходящая за рамки стандартной маркировки.

Стандартная маркировка на корпусе клапана не является достаточным доказательством стабильного качества. Отделы закупок должны проверять подтверждающую техническую документацию наряду с официальными спецификациями.

Отслеживаемость материалов и МТРЗапросите протоколы испытаний материалов для корпуса клапана, шара, штока и внутренней отделки. Протоколы испытаний материалов подтверждают номера партий, химический состав и механические свойства, предотвращая риски подмены материалов, таких как WCB, A105, нержавеющая сталь и сплавы.

Документация по заводским приемочным испытаниям (FAT)По запросу должны быть предоставлены отчеты об испытаниях на герметичность корпуса, испытаниях на герметичность седла, испытаниях на циклическую долговечность и функциональных испытаниях привода. Шаровые клапаны с металлическим седлом работают в условиях более строгих ограничений по герметичности по сравнению с клапанами с мягким седлом и требуют официально оформленных результатов испытаний.

Сертификация пожарной безопасности сторонней организациейВ зонах с повышенной пожарной опасностью следует отдавать приоритет независимым сертификатам пожарной безопасности, выданным сторонними организациями, а не заявлениям производителей о пожарной безопасности.

Поддержка при проведении свидетельской проверкиНадежные производители клапанов предоставляют возможность проведения независимой инспекции на своих предприятиях в соответствии с требованиями проектных спецификаций EPC и конечного пользователя.

Риски пропуска оценки соответствия стандартам качества

Многие покупатели сосредотачиваются только на цене и сроках поставки, игнорируя стандартную проверку на соответствие требованиям. Несоответствующие стандартам шаровые краны могут пройти простую визуальную проверку, но выйти из строя под воздействием циклического давления, термического удара или агрессивных сред. Последствия включают утечку газов, прорыв седла, утечку через сальник штока, разрыв стенки корпуса во время работы, неисправность системы безопасности и отказ в приемке. Затраты на замену, остановку производства и очистку технологического процесса значительно перевешивают любую краткосрочную экономию от использования клапанов низкого качества.

Как компания GEKO Valve поставляет шаровые краны, соответствующие стандартам

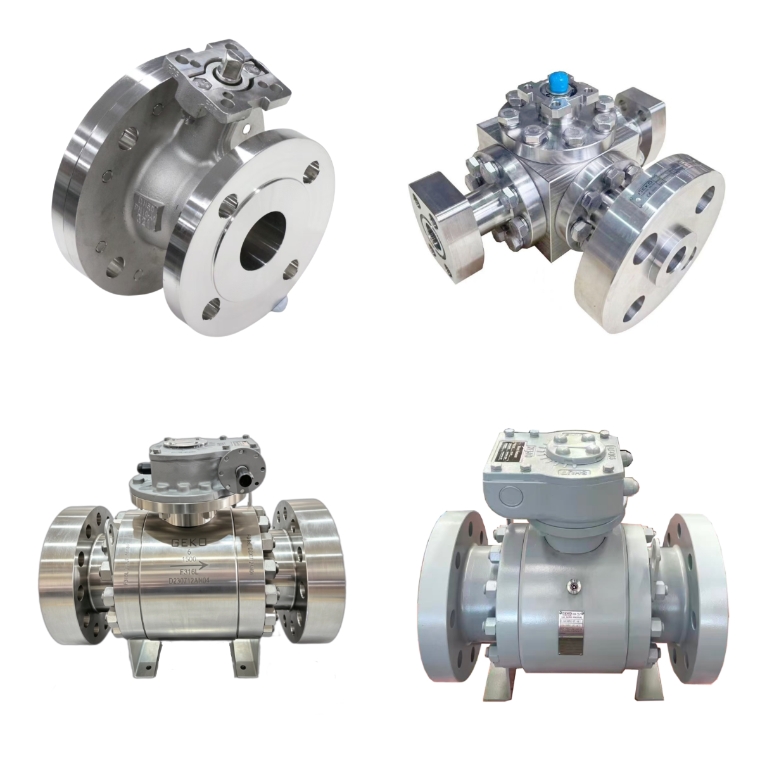

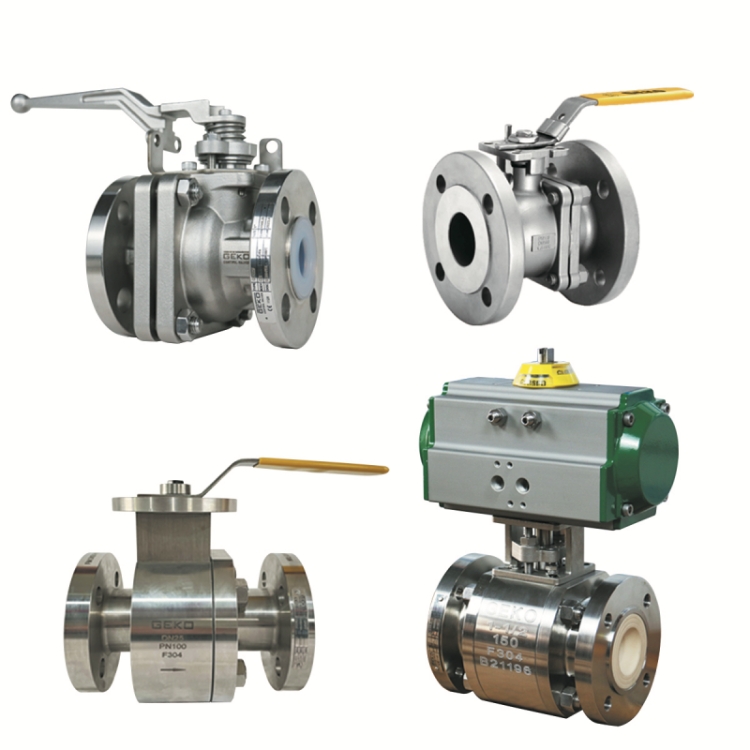

Промышленные шаровые краны GEKO разработаны в соответствии со стандартами API 6D, ASME B16.34, ASME B16.10, ISO и NACE для работы с агрессивными средами, в том числе в огнестойких, криогенных, высокотемпературных и коррозионно-активных средах. Полные технические характеристики, сертификаты испытаний и документация по соответствию стандартам поставляются с каждой отгрузкой. Наша инженерная команда помогает покупателям на этапах запроса предложений и составления спецификаций, чтобы подобрать условия эксплуатации технологического процесса в соответствии с необходимым набором отраслевых стандартов, помогая исключить ошибки в спецификации до подтверждения заказа.

Контрольный список покупателя перед покупкой

• В технической спецификации необходимо задокументировать все обязательные отраслевые стандарты.
• Подтвердите достоверность протоколов испытаний материалов для всех компонентов, удерживающих давление.
• Уточните требования к герметичности сидений: пределы производительности для мягких и металлических сидений.
• Уточните, является ли обязательным для проекта наличие сертификата пожарной безопасности или сертификата NACE для работы в средах, содержащих агрессивные среды.
• Проверьте наличие вариантов заводских приемочных испытаний (FAT) и инспекции с участием клиента.
• Убедитесь, что постоянная маркировка клапана включает размер, класс давления, марку материала и ссылки на стандарты.

Систематическая оценка стандартов качества и сопроводительной документации перед закупкой промышленных шаровых кранов помогает операторам предприятий снижать риски для безопасности, продлевать срок службы кранов и поддерживать стабильную и надежную работу в критически важных промышленных трубопроводных сетях.
