Выбор шарового крана стал проще: типы, области применения и советы.

Шаровые клапаны — наиболее универсальные и широко используемые компоненты для регулирования потока жидкости в промышленных трубопроводных системах. Известные своим быстрым поворотом на четверть оборота, герметичным перекрытием, компактной конструкцией и длительным сроком службы, они заменяют традиционные задвижки и шаровые клапаны в большинстве технологических трубопроводов. Однако, учитывая десятки типов шаровых клапанов и разнообразные условия эксплуатации, многие инженеры сталкиваются с проблемой неправильного выбора модели, что приводит к утечкам, высоким потерям давления, заклиниванию привода или сокращению срока службы. Это руководство упрощает выбор промышленных шаровых клапанов, систематизируя основные классификации, сопоставляя их с отраслевыми областями применения и обобщая практические советы по выбору для начинающих и профессиональных групп по закупкам.

1. Распространенные типы промышленных шаровых кранов

Шаровые краны можно классифицировать по конструктивным особенностям, диаметру отверстия, способу уплотнения и типу привода. Для каждого типа существуют определенные сценарии применения и пределы производительности:

• 1.1 Шаровой клапан с плавающим шаром и шаровой клапан с цапфовым креплением

Шаровые запорные клапаны с плавающим шаром отличаются свободно перемещающейся шаровой конструкцией, простотой исполнения и экономичностью. Шар плавает под средним давлением и плотно прижимается к седлу клапана, обеспечивая герметизацию. Этот тип клапанов идеально подходит для небольших трубопроводов низкого и среднего давления, используемых в обычных трубопроводах, для общей изоляции и регулирования потока.

Шаровые краны с цапфовым креплением имеют верхне-нижнюю опорную конструкцию с цапфовым креплением. Шар надежно зафиксирован в нужном положении, что значительно снижает крутящий момент и трение седла. Они эффективно адаптируются к работе в условиях больших размеров, высокого давления и высокочастотных циклов, являясь основным типом тяжелых трубных шаровых кранов для нефтегазовой, нефтехимической промышленности и магистральных трубопроводов.

• 1.2 Шаровой кран с полным проходным сечением и шаровой кран с уменьшенным проходным сечением

Полнопроходные шаровые краны имеют внутренний диаметр, соответствующий диаметру трубы, что обеспечивает практически нулевое сопротивление потоку и сверхнизкое падение давления в промышленных шаровых кранах. Они подходят для очистки трубопроводов с помощью поршневых устройств и широко используются в высокопроизводительных магистральных трубопроводах и системах, требующих минимальных потерь энергии.

Шаровые краны с уменьшенным диаметром отверстия имеют меньший обтекаемый диаметр. Благодаря меньшему весу и более низкой себестоимости производства, они отвечают ежедневным требованиям к изоляции большинства стандартных трубопроводов и помогают предприятиям экономить инвестиции в проекты без жестких требований к низкому перепаду давления.

• 1.3 Шаровой клапан с металлическим и мягким уплотнением

Шаровые краны с мягким уплотнением используют ПТФЭ или полимерные мягкие уплотнительные материалы для обеспечения герметичности и отсутствия утечек при комнатной температуре. Они подходят для чистой воды, воздуха, газа и неабразивных обычных химических сред, обладают превосходной стабильностью уплотнения и низким крутящим моментом при работе.

В шаровых клапанах с металлическим уплотнением используются уплотнительные поверхности из твердого сплава, обладающие высокой термостойкостью, устойчивостью к высокому давлению и абразивному износу. Они выдерживают воздействие абразивных суспензий, термических циклов и высокотемпературных коррозионных сред, решая проблемы старения и выхода из строя мягких уплотнений в суровых промышленных условиях.

• 1.4 Шаровые краны с ручным и автоматическим приводом

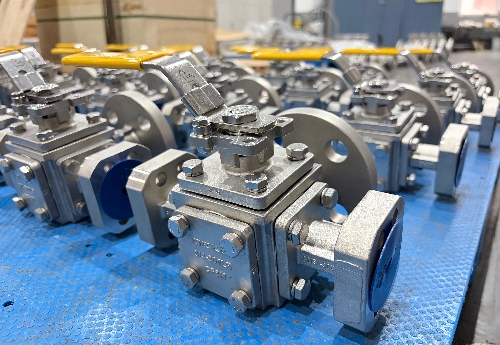

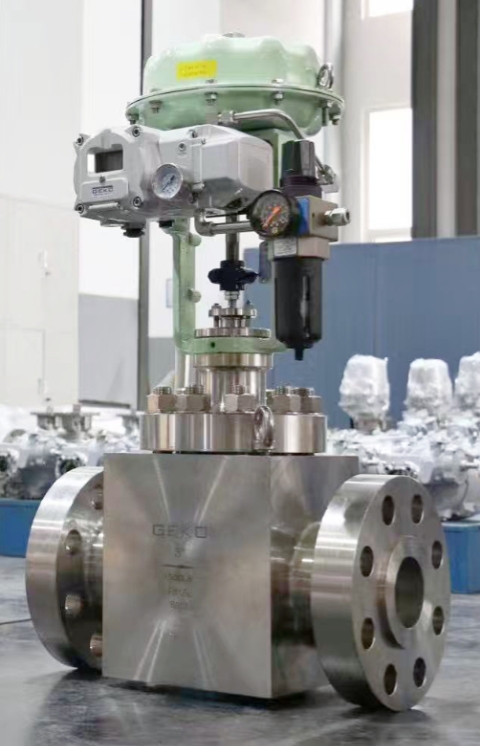

В зависимости от режима работы шаровые краны делятся на ручные и автоматизированные. Ручные шаровые краны просты и экономичны для трубопроводов с низкой частотой работы. Для интеллектуальных промышленных систем основными вариантами являются шаровые краны с пневматическим и электрическим приводом. Пневматические шаровые краны обеспечивают быстрое переключение и взрывозащищенность в опасных условиях эксплуатации, в то время как электрические шаровые краны поддерживают дистанционное управление и точное регулирование потока, обеспечивая связь с системами ПЛК и SCADA.

2. Типичные области применения шаровых кранов в промышленности

Различные типы шаровых кранов соответствуют различным промышленным сценариям. Подбор кранов с учетом отраслевых особенностей является основой правильного выбора:

- Водоподготовка и системы отопления, вентиляции и кондиционирования: Для водопроводных, канализационных и циркуляционных трубопроводов систем центрального кондиционирования предпочтительны шаровые краны с мягким уплотнением и шаровые краны с уменьшенным проходным сечением, обеспечивающие экономичность и надежную герметизацию.

- Химическая и нефтехимическая промышленность: Для работы с агрессивными средами и высокотемпературными процессами требуются шаровые краны с металлическим уплотнением и шаровые краны с антикоррозионной футеровкой; в трубопроводах высокого давления используются шаровые краны с цапфовым креплением.

- Нефтегазопроводы: Полнопроходные шаровые краны и усиленные шаровые краны с цапфой широко используются для обеспечения беспрепятственной транспортировки среды и поддержки технического обслуживания трубопроводов с помощью поршневых устройств.

- Энергетика и металлургия: Высокотемпературный пар, шлак и абразивные среды требуют использования износостойких шаровых клапанов с металлическим уплотнением, способных выдерживать суровые условия эксплуатации и продлевать срок службы.

- Интеллектуальный автоматизированный завод: шаровые клапаны с пневматическим и электрическим приводом обеспечивают автоматическое переключение и дистанционный мониторинг, подходят для трубопроводных систем периодического и непрерывного производства.

3. Практические советы по выбору шарового крана (для начинающих)

Упростите процесс выбора, используя эти основные правила, чтобы избежать большинства инженерных ошибок:

— Сначала подтвердите условия работы: уточните тип среды, температуру, давление и частоту работы. Для сред с высокой температурой и абразивным воздействием выбирайте металлические седла; для сред с нормальной температурой и чистой средой — мягкие седла.

- Выбор конструкции в зависимости от давления и размера: для малых размеров и низкого давления используется конструкция с плавающим шаром; для больших размеров и высокого давления необходимо выбирать шаровой клапан с цапфовым креплением.

- Подберите тип диаметра отверстия в соответствии с требуемым расходом: для высоких расходов, низкого перепада давления и необходимости прочистки очистных поршней выбирайте полнопроходной шаровой клапан; для общего запорного клапана выбирайте клапан с уменьшенным диаметром отверстия для экономии средств.

- Разумная настройка режима привода: в взрывозащищенных опасных средах приоритет отдается пневматическому приводу; в сценариях дистанционного интеллектуального управления выбирается электрический привод.

- Проверка пропускной способности и крутящего момента: Выполните точный расчет коэффициента Cv шарового клапана и согласуйте крутящий момент привода шарового клапана, чтобы предотвратить заклинивание, неполное переключение или недостаточный поток.

4. Как избежать распространенных ошибок при выборе.

В большинстве случаев поломки клапанов вызваны неправильным выбором, а не проблемами с качеством продукции. Избегайте следующих типичных ошибок:

Не следует выбирать модели только по номинальному диаметру трубы; недостаточное значение Cv приведет к заторам в системе и чрезмерному падению давления в промышленных шаровых клапанах. Не используйте шаровые клапаны с мягким уплотнением для работы с высокотемпературными абразивными средами, так как это приведет к быстрому износу уплотнений и утечкам. Не оснащайте трубопроводы с высоким перепадом давления маломощными приводами, так как это приведет к неплавной работе клапана. Для трубопроводов большой протяженности и трубопроводов с частым техническим обслуживанием избегайте шаровых клапанов с уменьшенным диаметром отверстия, которые не подходят для очистки с помощью поршней.

5. Надежные решения для шаровых клапанов от GEKO Valve.

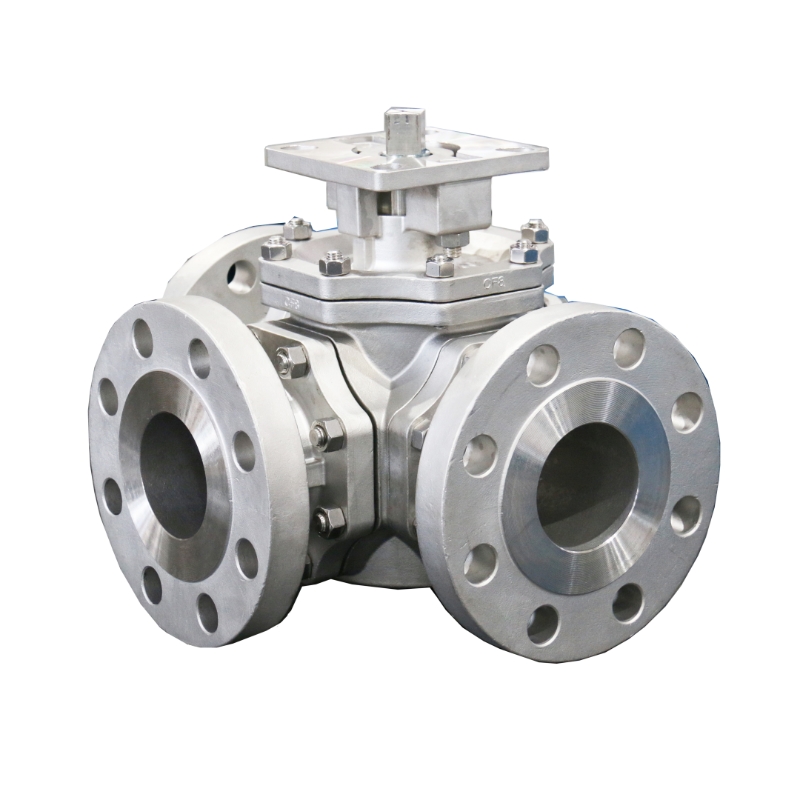

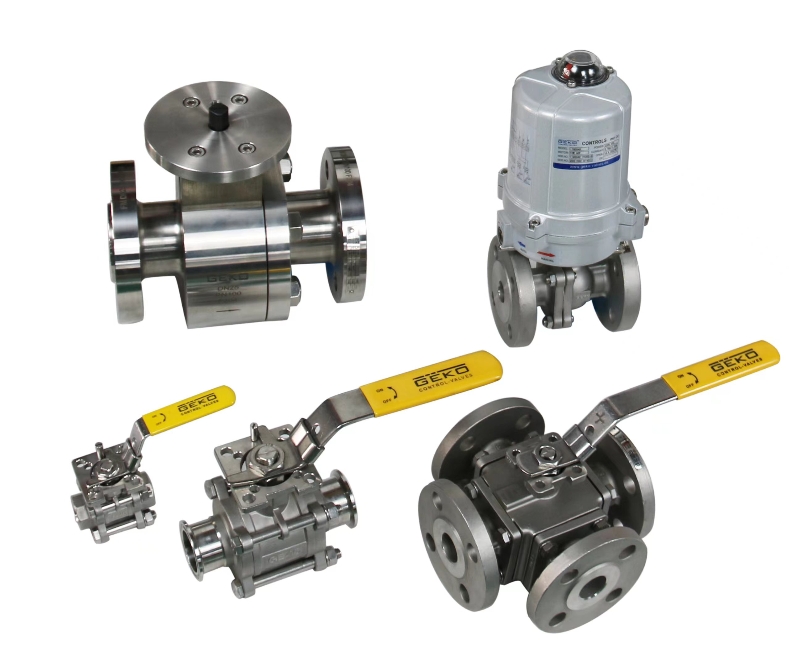

Компания GEKO Valve предлагает полный спектр стандартных и изготовленных на заказ промышленных шаровых клапанов, включая плавающие шаровые клапаны, шаровые клапаны с цапфовым креплением, полнопроходные и редуцированные шаровые клапаны, шаровые клапаны с металлическим уплотнением, а также пневматические/электрические шаровые клапаны в сборе. Мы предоставляем профессиональные услуги по расчету коэффициента пропускной способности (Cv) шаровых клапанов и подбору крутящего момента привода, обеспечивая строгий контроль потерь давления в трубопроводе и стабильную работу клапана в различных сложных условиях эксплуатации. Наша продукция используется в глобальных проектах по водоочистке, химической промышленности, нефтегазовой отрасли, энергетике и автоматизированным системам, обеспечивая стабильное качество и низкие затраты на техническое обслуживание.
