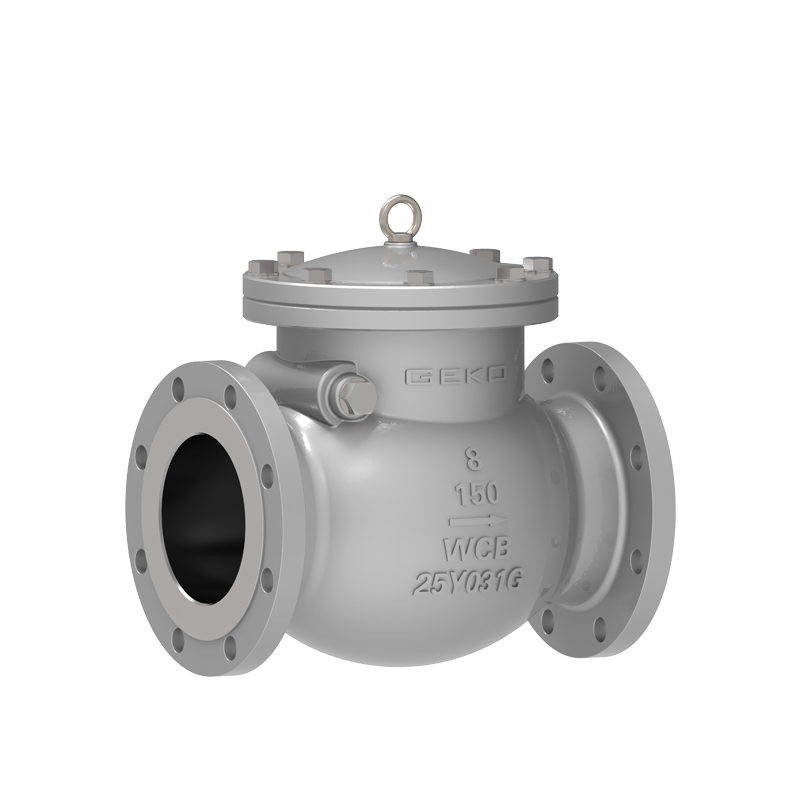

Name: Поворотный обратный клапан
Availability: InStock

Поворотный обратный клапан – надежное предотвращение обратного потока, устойчив к высокому давлению

Диапазон размеров

DN15–DN600 (от ½ до 24 дюймов), доступны индивидуальные размеры

Материал корпуса и капота

Углеродистая сталь (A216 WCB), нержавеющая сталь (A351 CF8/CF8M), ковкий чугун (ASTM A395), чугун (ASTM A126), дуплексная/супердуплексная сталь, никелевые сплавы

Диапазон температур

от -29°C до +427°C (от -20°F до +800°F)

Материал штока/вала

Нержавеющая сталь 304 / 316 / CF8M, опционально закалка или антифрикционное покрытие

Максимально допустимое рабочее давление

Класс ANSI/ASME 150–2500 фунтов, в зависимости от размера и материала

Седла и уплотнители

Металл-металл, ПТФЭ, УПТФЭ, ПХТФЭ, эластомерные варианты для различных сред и температур

Набивка и сальник

ПТФЭ, графитовый композит, устойчивый к низким и высоким температурам

Стандарты концевых соединений

Фланцевое: ASME B16.5 / EN1092, стыковое сварное: ASME B16.25, резьбовое: NPT / BSP, другие индивидуальные соединения

Метод эксплуатации

Ручной (маховик / редуктор), пневматический, электрический привод

Ориентация потока

Горизонтальная, вертикальная, угловая установка

Стандарты проектирования

API 594, API 6D, ISO 14313, ASME B16.34, EN 12334.

Тестирование и инспекция

Испытание под давлением и на герметичность: API 598 / ISO 5208, гидростатическое испытание, неразрушающий контроль: рентгеновский / ультразвуковой / магнитопорошковый, испытание на функциональный поток

Приложения

Нефте- и газопроводы, химическая и нефтехимическая промышленность, водоподготовка, электроэнергетика, системы отопления, вентиляции и кондиционирования воздуха, промышленные жидкости высокого давления

Ключевые моменты

Надежная защита от обратного потока, низкий перепад давления, устойчивость к коррозии и износу, минимальное техническое обслуживание, высокая надежность, модульная и настраиваемая конструкция

Основные характеристики поворотных обратных клапанов

Конструкция крышки с болтовым соединением обеспечивает надежную герметизацию и простоту обслуживания.
Доступно в Тип качелей (для горизонтальных или вертикальных трубопроводов) и конфигурации подъемного типа.
Варианты сидений: Сменное седло или цельное седло конструкция для продления срока службы.
Концевые соединения доступны в Фланцевые концы, концы под приварку встык, концы под приварку враструб и резьбовые концы.
Подходит для установки как в горизонтальных, так и в вертикальных линиях.

Стандарт поворотного обратного клапана

Проектирование и производство: API 602 / ANSI B16.34

Размеры лицом к лицу: ANSI B16.10

Концевые фланцы: ANSI B16.5

Концы под стыковую сварку: ANSI B16.25

Сварные соединения враструб и резьбовые соединения: ANSI B16.11

Трубная резьба: ANSI B1.20.1

Инспекция и тестирование: API 598

Руководство по эксплуатации
Поворотный обратный клапан - английский
Брошюра продукта
Поворотный обратный клапан - английский

Клапан обратный фланцевый ГКВ-526 применяется в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Клапан обратный фланцевый ГКВ-526 применяется в различных отраслях промышленности.широко используются в системах нефтепереработки и природного газа для перехвата трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Сталелитейная и химическая промышленность
Эти полнокалиберные клапаны имеют покрытие из ПТФЭ и стандартные фланцевые соединения, которые позволяют оптимизировать эффективность потока в стальных, химических и других системах.
Судостроение и океанотехника
Для условий с высоким содержанием солевых брызг в морской воде корпус клапана может быть изготовлен из нержавеющей стали марки 316 и покрыт эпоксидной смолой.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание.

ГОРЯЧИЕ ТЕГИ :

Вертикальные и подъемные обратные клапаны из нержавеющей стали

Односторонний обратный клапан для безопасного распределения жидкости

Производитель и поставщик подъемных обратных клапанов

Обратные клапаны для воды

Производитель промышленных и трубопроводных обратных клапанов

Обратные клапаны для трубопроводных систем и противопожарной защиты

оставить сообщение

Если вас заинтересовала наша продукция и вы хотите узнать более подробную информацию, пожалуйста, оставьте сообщение здесь, мы ответим вам как можно скорее.

Сопутствующие товары

Мы искренне надеемся, что клиенты посетят нас и обменяются опытом. Мы будем стремиться предоставлять клиентам персонализированные продукты, чтобы помочь им завоевать рынок и достичь взаимовыг

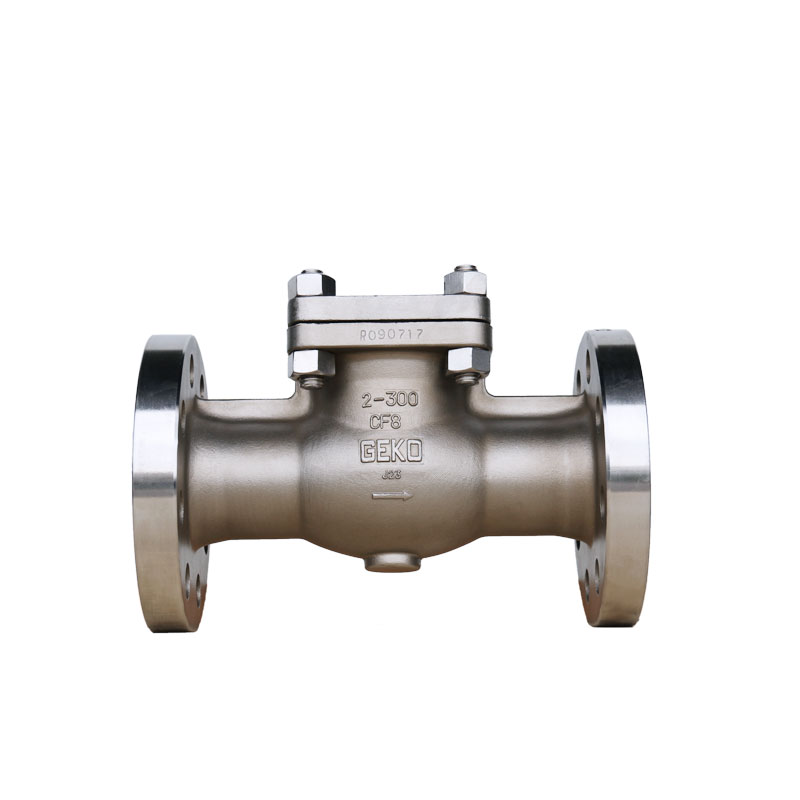

Stainless Steel Vertical and Swing Check Valves
