Name: Криогенный обратный клапан для жидкого азота
Availability: InStock

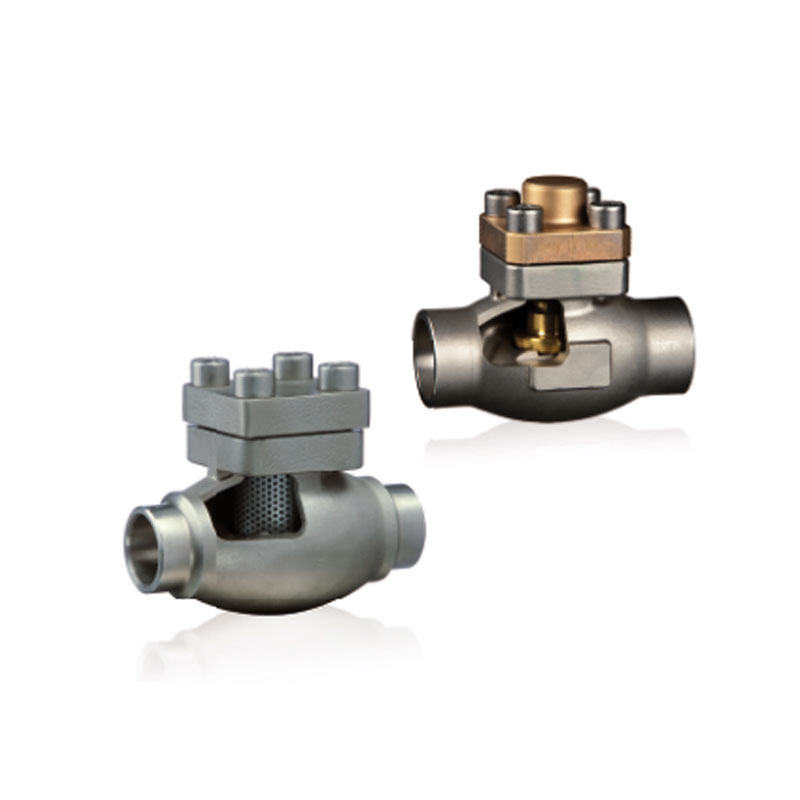

Криогенный обратный клапан GKV – надежное предотвращение обратного потока для эксплуатации при низких температурах

Диапазон размеров

NPS 3/8" – 8" (DN10 – DN200), индивидуальные размеры по запросу

Материалы кузова и капота

CF8 / CF8M (SS304 / 316), CF3 / CF3M (304L / 316L)
A350 LF2, A352 LCB / LCC (низкотемпературный CS)
Дуплекс/супердуплекс, монель, инконель, хастеллой, титан, алюминиевая бронза

Диапазон температур

от -320°F до +482°F (от -196°C до +250°C)

Материалы диска

SS316 / 316L, дуплекс, монель, инконель, хастеллой, титан
Покрытие Stellite 6 для износостойкости

Номинальное давление

Класс ASME 150–900
ПН16, ПН25, ПН40, ПН50, ПН63

Седло и уплотнение

PCTFE (стандарт), PEEK, PTFE, TFM
Металл по металлу (стеллит) опционально

Рейтинг отключения

Нулевая утечка (окружающая среда)
BS 6364 / ISO 28921 (криогенный сертификат)

Тип кузова

Поворотный тип, подъемный тип

Стандарты проектирования

API 6D, ASME B16.34, DIN, EN, JIS, BS 6364

Концевые соединения

Фланцевое (RF, RTJ), приварное встык, приварное враструб, резьбовое (NPT/BSP)

Стандарты тестирования

API 598, BS 6364, ISO 28921
Испытание на утечку гелия, криогенное функциональное испытание

Лицом к лицу

Стандарт производителя или ASME B16.10 / EN 558

Приложения

Заводы и терминалы СПГ, жидкий кислород/жидкий этанол/линейный аргон, система всасывания пара, переработка СУГ, нефтехимическая промышленность, аэрокосмическая промышленность, производство продуктов питания и напитков, производство стали

Ключевые особенности

Герметичность при температуре -196 °C, удлиненная конструкция крышки, сменное седло, полное перемещение диска, прочная криогенная конструкция

Технические характеристики низкотемпературного обратного клапана GEKO

Низкотемпературные обратные клапаны GEKO обеспечивают передовую в отрасли технологию герметизации и производительность при низких температурах, а также производятся в соответствии с высочайшими стандартами качества. Эти клапаны предназначены для работы с различными средами, наиболее трудноперерабатываемыми в современных промышленных условиях, включая жидкий кислород, сжиженный природный газ и другие низкотемпературные жидкости.

Широкий диапазон: NPS 3/8"–8" (DN10–DN200), класс 150–900, от –196 °C до +250 °C

Варианты материалов: Нержавеющая сталь, LTCS, дуплексная сталь, супердуплексная сталь, монель, инконель, хастеллой, титан

Высокая производительность: Поворотного или подъемного типа, нулевая утечка (сертификация BS 6364 / ISO 28921), варианты седел из стеллита

Приложения: СПГ, жидкий кислород/жидкий метан, СУГ, разделение воздуха, нефтехимическая, аэрокосмическая, пищевая и сталелитейная промышленность

Характеристики низкотемпературного обратного клапана GEKO

Функции:

- Спирально-навитая прокладка для клапанов классов 150–600 и кольцевое соединение для класса 900

и выше или как опция для клапанов класса 600 по запросу заказчика.

- Стандартный тип поворотного диска, используется в горизонтальном положении для работы с жидкостями

или используется в вертикальном положении, когда жидкость течет снизу вверх.

- Предоставление стандартных приливов для сливного отверстия в месте расположения в нижней части осевой линии кузова.

- Дополнительные боссы соответствуют требованиям заказчика.

- Шарнир и шарнирный штифт предусмотрены и установлены таким образом, чтобы обеспечить полное перемещение диска.

- Стандартное заменяемое герметичное сварное седло со стеллитом 6, а также опциональное ввинчиваемое седло.

Испытание криогенных клапанов и обеспечение безопасности GEKO

Компания GEKO обеспечивает максимальную безопасность и надежность благодаря своему современному криогенному испытательному оборудованию. Оснащённая большой испытательной ямой, резервуаром для жидкого азота объёмом 6000 галлонов (27500 литров) и высокоточным гелиевым течеискателем, GEKO проверяет работоспособность клапанов в самых сложных условиях.

Все клапаны изготовлены из совместимых с кислородом материалов и прошли независимую сертификацию для работы с жидким и газообразным кислородом. Благодаря строгим испытаниям независимыми организациями и полному соблюдению международных стандартов, GEKO обеспечивает проверенную надежность для критически важных криогенных применений.

Низкотемпературные обратные клапаны GEKO применяются во многих отраслях промышленности.

Нефтехимическая и газовая промышленность
Криогенный клапаншироко используются в системах нефтепереработки и природного газа для перехвата трубопроводов, регулирования расхода сжиженного природного газа.
Космическая промышленность
Средний уровень регулирования для аварийного перекрытия трубопроводов заправки жидким кислородом/жидким водородом и регулирования давления в баках хранения низкотемпературного топлива.
Цепочка предприятий по производству сжиженного природного газа
Подходит для резервуаров для хранения СПГ и систем транспортных трубопроводов.
Повышение безопасности и эффективности производства в пищевой промышленности
Применяется в пищевой промышленности для контроля давления хладагента, транспортировки жидкостей и автоматизированных производственных процессов.
