Name: Осевой обратный клапан для применений, исключающих удары
Availability: InStock

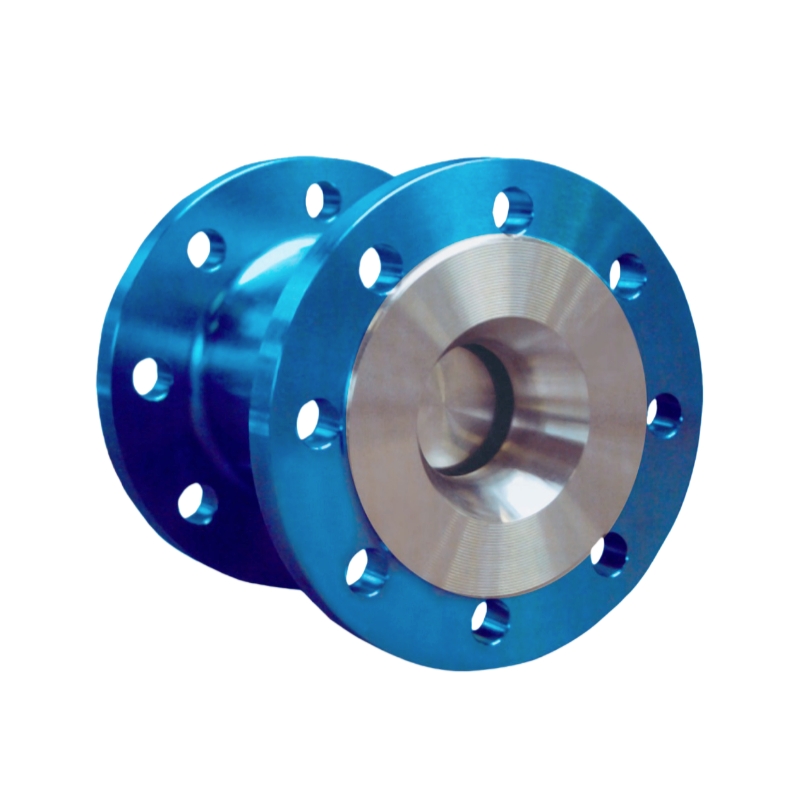

Обратный клапан GEKO Axial Flow – без удара, с быстрым срабатыванием и защитой от гидроударов

Диапазон размеров

DN25 – DN1200 (1" – 48"), большие размеры доступны по запросу

Материал корпуса

WCB, A350 LF2, CF8 / CF8M (304 / 316), дуплекс, супердуплекс, хастеллой, сплав 20, ковкий чугун, кованая сталь

Диапазон температур

от -196°C до +600°C (в зависимости от материалов и типа уплотнения)

Номинальное давление

Класс ANSI/ASME 150–2500, PN10–PN420

Направление потока

Односторонний поток (автоматическое закрытие против обратного потока)

Материал сиденья

Металл по металлу (нержавеющая сталь, монель, инконель) или мягкое уплотнение (ПТФЭ, РТФЭ, ПЭЭК, эластомеры)

Диск / Обтуратор

Одинарный маломассивный диск, подпружиненное осевое перемещение, дополнительная твердосплавная уплотнительная поверхность

Материал пружины и вала

17-7PH, Inconel X-750, 316SS, легированная сталь, стойкая к коррозии и усталости

Болтовые соединения / Крепежные изделия

ASTM A193 B7 / B8 / B8M / B16, инконель или легированная сталь в зависимости от условий эксплуатации

Уплотнение и прокладка

Графитовые, ПТФЭ, спирально-навитые или металлические прокладки RTJ в зависимости от температуры и давления

Стандарты проектирования

ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208

Инспекция и тестирование

Испытания на давление, утечку через седло и функциональность по API 598 / ISO 5208
Дополнительные испытания неразрушающего контроля (RT, UT, PT, MT), PMI и гидростатические испытания

Стандарты концевых соединений

Фланцевый: ASME B16.5/B16.47/EN 1092.
Стыковой шов: ASME B16.25
Опционально: пластинчатый или выступ-тип

Тип конструкции

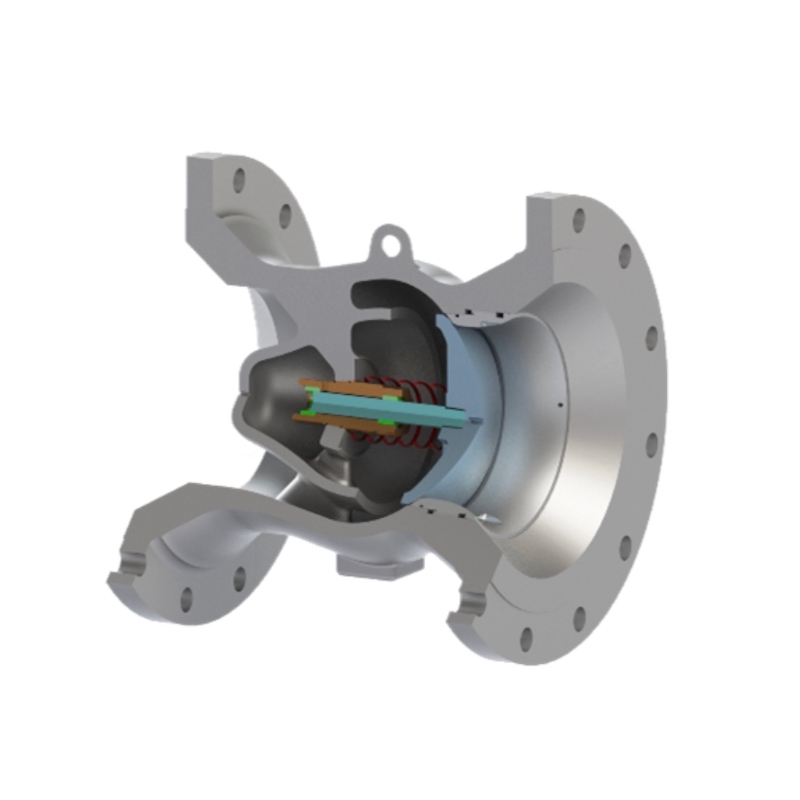

Конструкция Вентури, осевое перемещение с помощью пружины, короткий ход, конфигурация без удара

Особые конструктивные особенности

Закрытие без удара, низкий перепад давления, траектория потока Вентури, быстрое время отклика, минимальный гидравлический удар, конструкция, не требующая обслуживания

Дополнительный дизайн/структура

Длинно-короткая схема, съемные внутренние детали, конфигурация с двойным уплотнением, индикатор положения, система демпфирования, противопомпажный клапан

Метод эксплуатации

Полностью автоматический (пружинный, самозакрывающийся)
Дополнительный ручной/пневматический/электрический байпас для управления системой

Защита поверхности

Эпоксидное покрытие, полимерное покрытие, никелирование или термическое напыление (WC-Co) для защиты от коррозии

Применимые стандарты и сертификаты

MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, Проверка третьей стороной (DNV, BV, LR)

Приложения

Нефть и газ, нефтехимия, электроэнергетика, системы водоснабжения, химическая переработка, пар, нагнетание компрессоров, противопожарные водопроводы

Давление открытия

Регулируется: обычно 0,02–0,5 бар, в зависимости от выбора пружины и конструкции системы

Обслуживание

Не требуется плановое техническое обслуживание; для тяжелых условий эксплуатации опционально предусмотрены сменные внутренние детали

Упаковка и доставка

Антикоррозионное масло, защитные фланцы, экспортная упаковка в деревянные ящики или поддоны

Ключевые моменты

Быстродействующее затворное устройство без удара, защита от гидроудара, низкий перепад давления, компактная и прочная конструкция, высокая надежность в динамических условиях

Стандарты проектирования осевого обратного клапана GEKO GEKO:

ASME B16.34 – Номинальные значения давления и температуры, материалы, испытания

ASME B16.10 – Строительные размеры клапана

API 598 / EN 12266 / ISO 5208 – Стандарты испытаний клапанов и утечек

API 6D / ISO 14313 – Проектирование и изготовление трубопроводной арматуры

Доступные материалы:

Углеродистая сталь / Нержавеющая сталь / Низкотемпературная сталь

Легированная и специальная сталь (например, хастеллой, дуплекс) / ковкий чугун

Кованая или литая конструкция

Концевые соединения: Фланцевое (стандартное) / межфланцевое или под приварку встык (опционально)

Типичные значения давления: Класс ANSI 150 – 2500 (PN 10 – PN 420)

Диапазон размеров: DN 50 – DN 1200 (от 2 до 48 дюймов)

Характеристики продукта – преимущества и выгоды

Конструкция без ударов

Устраняет гидравлические удары и скачки давления за счет быстрого и плавного закрытия.

Осевой поток и тело

Обеспечивает оптимизированный поток с чрезвычайно низким перепадом давления и высокой энергоэффективностью.

Пружинный дисковый механизм

Обеспечивает мгновенный отклик и стабильную работу в условиях изменяющегося потока.

Компактная, легкая конструкция

Доступны в длинном и коротком исполнении для гибкой установки.

Сиденья металл-металл

Гарантирует длительный срок службы, отличную герметизацию и отсутствие необходимости в обслуживании.

Высокая надежность

Разработан для непрерывной работы в критически важных приложениях, таких как

компрессоры, насосы и турбины.

Отличные гидравлические характеристики

Равномерное распределение потока и минимальная турбулентность обеспечивают превосходную устойчивость системы.

Коррозия и защита поверхности

Высококачественные покрытия для долговечности в суровых промышленных условиях.

Системы нефте- и газопроводов
Используется в трубопроводах на входе, выходе и выходе из потока, на линиях нагнетания компрессоров и насосных станциях для предотвращения обратного потока и гидроударов. Идеально подходит для транспортировки углеводородных жидкостей и газов с быстрыми реверсами потока.

Условия эксплуатации: Высокое давление (класс 600–2500), легковоспламеняющиеся углеводороды, быстрое изменение расхода, условия эксплуатации на открытом воздухе, соответствие стандартам пожарной безопасности API 6D и API 607.
Нефтехимическая и химическая переработка
Обеспечивает надежную изоляцию и быстрое безаварийное перекрытие в химических трубопроводах, на нефтеперерабатывающих заводах и технологических установках. Подходит для кислот, едких веществ, растворителей и ароматических соединений в сложных химических системах.

Условия эксплуатации: Коррозионные среды, колебания температур от -50°C до +400°C, быстрое закрытие с помощью пружины, антикоррозионные материалы, такие как дуплекс, супердуплекс, инконель или хастеллой.
СПГ и криогенные приложения
Разработаны для трубопроводов сжиженного газа, установок регазификации и криогенных систем транспортировки. Осевая конструкция диска, исключающая удары, обеспечивает надежную изоляцию при работе в условиях низких температур.

Условия эксплуатации: Сверхнизкие температуры до -196 °C, седла из криогенного ПТФЭ/ПХТФЭ или металла, варианты удлиненного штока для установки в холодную камеру, быстрое реагирование для предотвращения обратного потока.
Генерация электроэнергии и энергетические системы
Используется в линиях питательной воды, конденсата, охлаждающей воды и пара для котлов. Подпружиненный осевой диск предотвращает гидравлические удары и обеспечивает бесшумную и стабильную работу.

Условия эксплуатации: Высокая температура до 400°C, высокое давление пара или воды, быстрое изменение расхода, пожаробезопасная и антистатичная конструкция, возможность частой цикличности.
Системы водоснабжения и коммунального обслуживания
Идеально подходит для водопроводов большого диаметра, насосных станций и систем обратного осмоса. Предотвращает обратный поток и гидроудары, снижая нагрузку на насосы и клапаны.

Условия эксплуатации: Вода среднего давления, частые пуски/остановки насоса, низкие перепады давления, долговременная надежность, коррозионно-стойкие материалы.
Системы пожаротушения и аварийного водоснабжения
Обеспечивает быструю и надежную защиту от обратного потока в пожарных водопроводах, системах охлаждения морской водой и аварийных насосных системах.

Условия эксплуатации: Периодическая работа с высоким расходом, быстрое закрытие клапана для предотвращения пульсаций, коррозионно-стойкие материалы, подходящие для использования в морской воде и суровых условиях окружающей среды.
Системы улавливания водорода и углерода
Оптимизирован для трубопроводов водорода, CO₂ и систем CCUS. Осевой пружинный затвор предотвращает обратный поток и обеспечивает безопасную изоляцию.

Условия эксплуатации: Газ высокого давления до 600 бар, устойчивость к низким температурам, материалы, соответствующие стандарту NACE MR0175, быстродействующая конструкция без удара для систем, критически важных для безопасности.
Общие промышленные и коммунальные услуги
Используется в линиях сжатого воздуха, азота, охлаждающей воды и смазки. Обеспечивает компактное, не требующее обслуживания перекрытие с минимальными потерями давления.

Условия эксплуатации: Стандартные промышленные диапазоны температур и давлений, частые рабочие циклы, мягкие или металлические седла в зависимости от среды, надежная работа без ударов.
