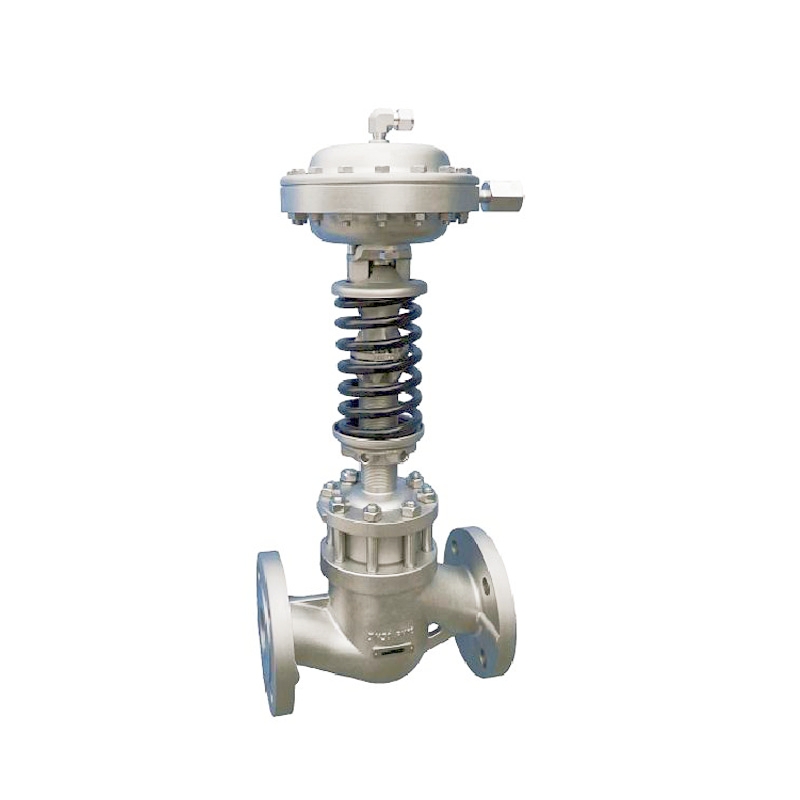

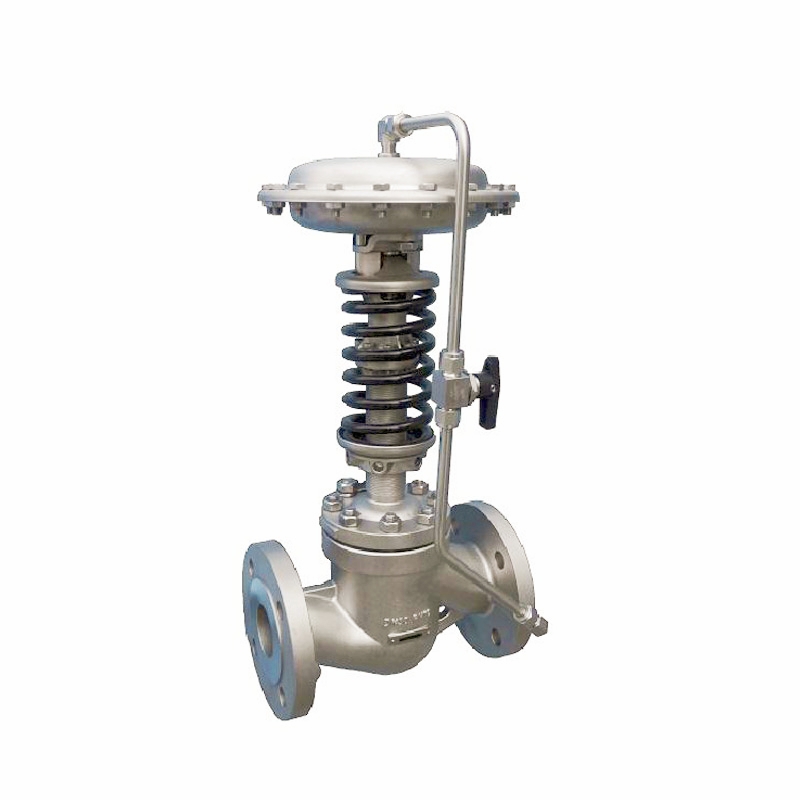

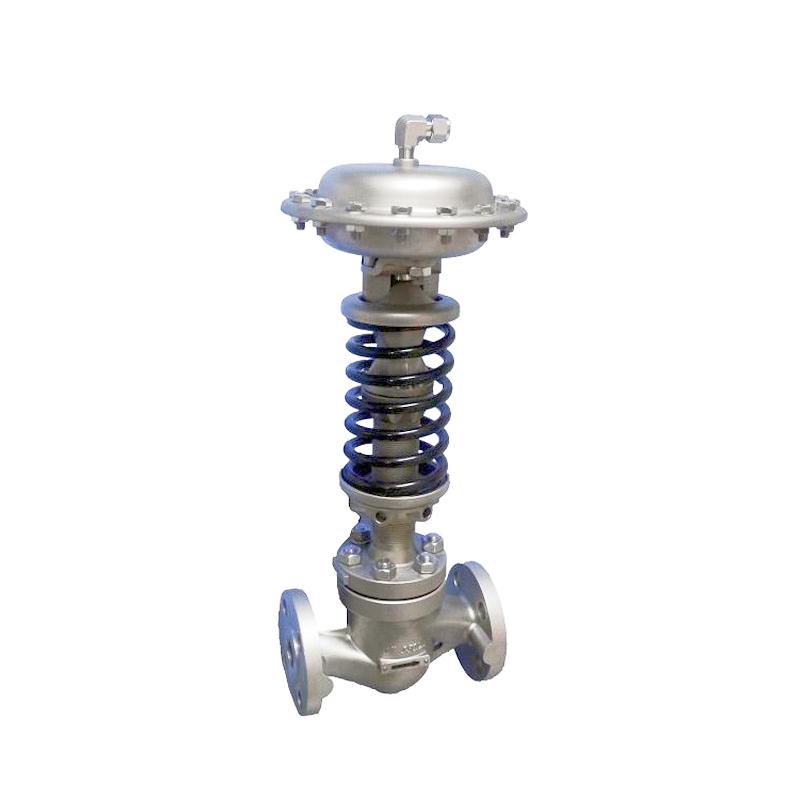

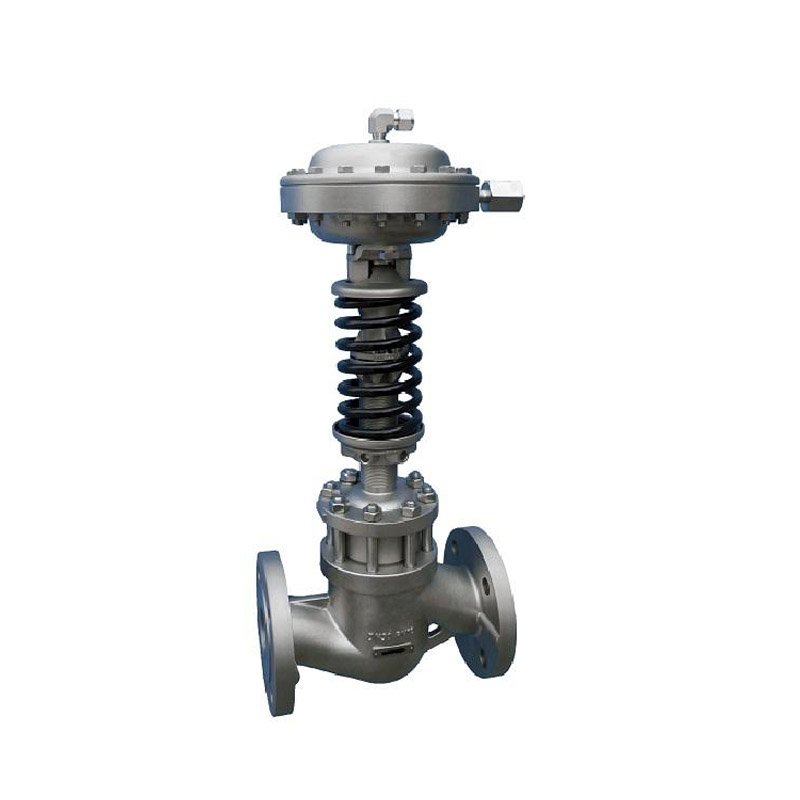

Name: Саморегулирующийся клапан давления
Availability: InStock

Промышленный регулирующий клапан GKV3000/4000 — высокая точность, длительный срок службы и надежное регулирование давления

Диапазон размеров

1/2" – 8" (DN15 – DN200), доступны индивидуальные размеры

Материал корпуса и капота

Углеродистая сталь: ASTM A216 Gr. WCC
Нержавеющая сталь: ASTM A351 Gr. CF8M

Диапазон температур

нитрилбутадиеновый каучук: -29°C ~ +82°C
ФКМ: -8°С ~ +120°С
СР: -48°С ~ +85°С
ЭПДМ: -38°С ~ +115°С
ПТФЭ: -40°С ~ +150°С
Сильфон 316/316L: -40°C ~ +300°C

Материал штока/вала

Корпуса из углеродистой стали: 17-4 PH SS
Корпус из нержавеющей стали: 316 SS (опционально Nitronic 50 для химического применения)

Рабочее давление

До 725 фунтов на кв. дюйм (50 бар), класс ANSI 150, 300, 600 (согласно B16.34)

Седла и уплотнители

Жесткое седло: стандартное металлическое уплотнение
Мягкое седло: нержавеющая сталь 316 со вставкой из ПТФЭ (класс VI, до 232 °C / 450 °F)

Набивка и сальник

ПТФЭ/Кевлар (285 К, без асбеста), ГРАФОЙЛ (опционально)

Материалы отделки/заглушек

316 SS, Stellite #6, варианты седел с твердосплавным покрытием

Совместимость с приводами

Мембранного или сильфонного типа, регулирующего или двухпозиционного действия

Направление потока

Поток на открытие или поток на закрытие

Специальные / Дополнительные материалы

Nitronic 50, сплав без меди, материалы, соответствующие требованиям NACE

Стандарты концевых соединений

Фланцевое: ANSI 150, 300, 600; Приварное соединение SW/BW; Межфланцевое соединение

Стандарты проектирования

ANSI B16.34, ANSI B16.47, API 598, IEC 534, GB/T 12237

Приложения

Системы управления промышленными, химическими и высокотемпературными жидкостями

Функции безопасности

Шток, защищенный от выбивания, резервное сильфонное уплотнение, защита от перегрузки, варианты с очисткой кислородом и без масла

Типы затворов и пропускная способность

Односедельный или цокольный тип; номинальные значения Cv согласно таблице; линейный, равнопроцентный или быстрооткрывающийся

ХарактеристикиГКСП3000/4000 Саморегулирующийся клапан давления

Простая сборка – Модульная конструкция позволяет быстро переходить между

контроль давления на входе и выходе с минимальной заменой деталей,

охватывающие различные диапазоны давления и температуры.

Безопасность при перегрузке – Оснащен механизмом защиты от перегрузки,

клапан может безопасно выдерживать давление в несколько или даже в десятки раз выше

за пределами установленного диапазона, обеспечивая безопасность в экстремальных условиях.

Надежная герметизация – Длинный шток сильфона в сочетании с резервным уплотнительным кольцом

обеспечивает отличную герметизацию штока.

Высокая точность – Конструкция сильфона с низким коэффициентом трения и оптимизированная система пружинного привода обеспечивают высокую точность регулирования при любом рабочем давлении.

Низкая утечка – Односедельный клапан обеспечивает минимальную утечку, а версия с мягким седлом обеспечивает полную герметичность для надежного удержания давления.

Конструкция сбалансированной вилки – Сбалансированная конструкция с уплотнительным кольцом минимизирует влияние перепада давления, повышая стабильность и точность управления.

Уникальная конструкция саморегулирующегося клапана давления GKV3000/4000

Модульная конструкция для гибкого регулирования давления

Универсальная модульная конструкция позволяет регулировать давление на входе и выходе с минимальной заменой деталей, охватывая широкий диапазон давлений и температур.

Безопасность и защита от перегрузки

В отличие от обычных саморегулирующихся регуляторов этот клапан оснащен механизмом защиты от перегрузки, который безопасно выдерживает давления, в несколько раз превышающие максимальный диапазон.

Надежное сильфонное уплотнение штока

Длинный шток сильфона с резервными уплотнениями обеспечивает минимальную утечку и надежную работу в тяжелых условиях.

Низкое трение и высокая точность

Оптимизированная конструкция пружин и привода в сочетании с сильфонным штоком с низким коэффициентом трения обеспечивает точный контроль давления.

Плотное закрытие

Односедельный затвор с мягким седлом обеспечивает минимальную утечку и полное перекрытие потока жидкости, надежно поддерживая давление в системе.

Системы контроля давления нефти и газа
Используется для регулирования давления на устье скважин, в газораспределительных сетях, на сепараторных и компрессорных станциях. Автоматическая конструкция обеспечивает стабильное выходное давление без внешнего источника питания, идеально подходит для регулирования расхода на входе, выходе и в середине потока.

Условия эксплуатации: Высокое давление до 25 МПа, углеводородные и горючие среды, возможность эксплуатации на открытом воздухе без присутствия персонала, конструкция из низкотемпературной углеродистой стали или нержавеющей стали, соответствующей стандартам NACE, защита от перегрузки при скачках давления.
Химическая и нефтехимическая переработка
Применяются в реакторах, дистилляционных установках, системах дозирования кислот и щелочей, а также в линиях перекачки растворителей. Обеспечивают точное регулирование давления агрессивных и токсичных жидкостей благодаря коррозионно-стойким внутренним деталям.

Условия эксплуатации: Агрессивные химические среды, диапазон температур от −40 °C до +300 °C, давление 0,1–10 МПа, материалы включают CF8M, сплав 20, Hastelloy C и внутренние детали с покрытием PTFE, шток с сильфонным уплотнением для нулевых выбросов.
Системы генерации пара и электроэнергии
Устанавливается на пароредукторных станциях, входах в турбины и контурах регулирования давления котлов. Автоматическое регулирование обеспечивает стабильное давление на выходе и высокую эффективность в условиях высоких температур и давлений.

Условия эксплуатации: Работает с паром или конденсатом при давлении до 16 МПа и давлении до 450 °C, корпус из материалов WCB/WC6/WC9 с покрытием из стеллита, компенсация теплового расширения, двухпружинный привод для регулирования большого перепада давления.
Водоснабжение и централизованное теплоснабжение
Применяются в промышленных и строительных системах отопления, циркуляции горячей воды и рекуперации конденсата. Компактная модульная конструкция обеспечивает простоту монтажа и обслуживания в инженерных сетях.

Условия эксплуатации: Рабочая среда — вода или гликоль, температура 0–180 °C, давление до 4 МПа, антикавитационная запорная часть, мягкие уплотнения из EPDM/NBR, корпус из чугуна или нержавеющей стали для длительного срока службы.
Пищевая, фармацевтическая и индустрия напитков
Обеспечивает точный и гигиеничный контроль давления в системах чистого пара, стерильного газа и очищенной воды. Разработан для работы без загрязнения и подходит для процессов безразборной мойки (CIP/SIP).

Условия эксплуатации: Среднее давление до 1,6 МПа, санитарная полированная нержавеющая сталь 316L, уплотнения из ПТФЭ или EPDM, одобренные FDA, температура до 180 °C, трехзажимные соединения, сильфонный шток для чистых сред.
СПГ и криогенные приложения
Разработан для систем хранения, испарения и холодных контейнеров СПГ. Поддерживает стабильное давление в условиях сверхнизких температур благодаря использованию криогенных материалов и удлиненной конструкции крышки.

Условия эксплуатации: Работает при температуре до −196 °C, давлении до 6 МПа, корпус из нержавеющей стали CF8M или 304L, уплотнения из ПТФЭ/ПХТФЭ, сбалансированная конструкция затвора с уплотнительным кольцом для точного регулирования при низких температурах.
Системы улавливания водорода и углерода
Оптимизирован для производства водорода, заправочных станций, установок компрессии CO₂ и установок CCUS. Автоматический клапан обеспечивает точное регулирование противодавления или снижения давления с высокой герметичностью.

Условия эксплуатации: Давление до 60 МПа, среда водород и CO₂, температура от −40°C до +200°C, материалы Duplex или Inconel, соответствующие стандарту NACE MR0175, структура, стойкая к проникновению водорода.
