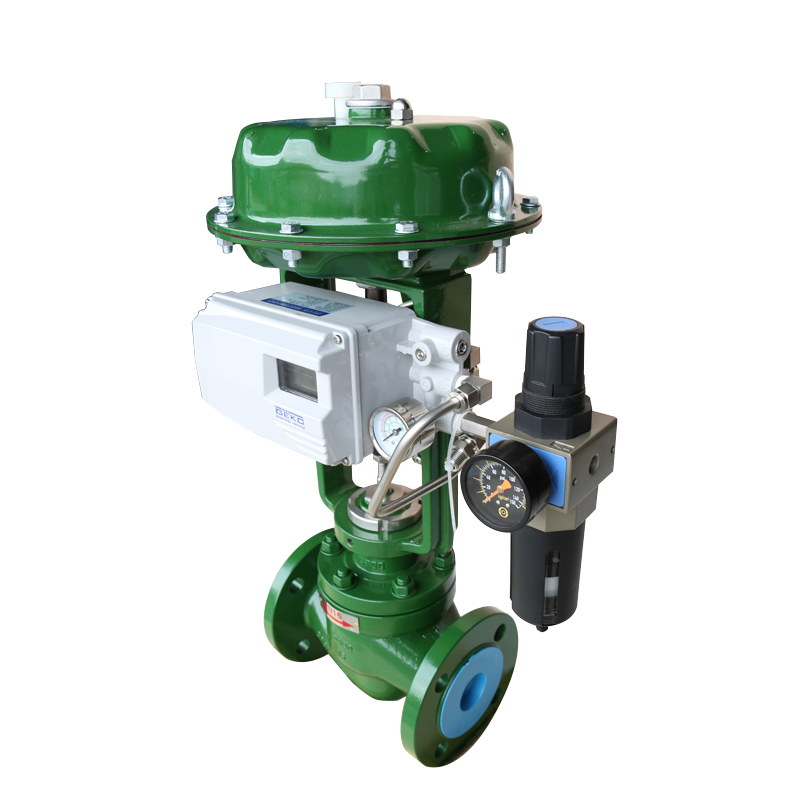

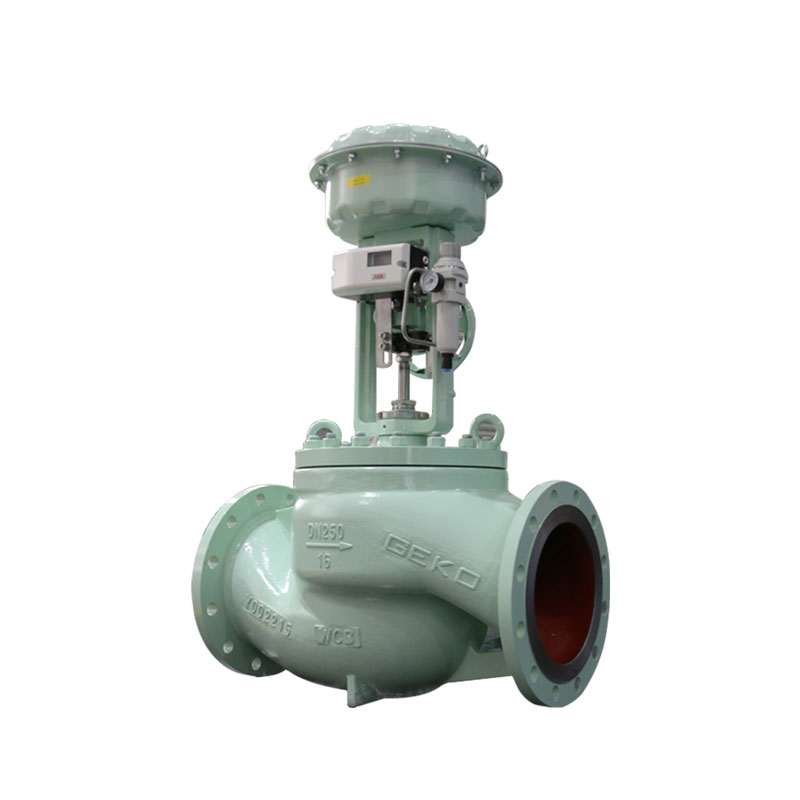

Name: Пневматический регулирующий клапан односедельный
Availability: InStock

Регулирующие клапаны GEKO – Технические характеристики (GKV18C / GKV16N / GKV6H)

Серии и размеры

GKV18C: DN15–100 (½"–4")
GKV16N: DN125–800 (5"–32")
GKV6H: DN15–400 (1"–16")

Номинальное давление

GKV18C / GKV16N: PN10–63 / Класс ANSI 150–600
GKV6H: PN100–250 / Класс ANSI 900–2500

Материалы корпуса (EN)

1.0619 GP240GH (от −10℃ до 400℃)
1.4408 GX5CrNiMo19-11-2 (от −29℃ до 400℃)
1.6220 G20Mn5 (от −50℃ до 345℃)
1.6982 GX3CrNi13-4 (от −120℃ до 400℃)
1.7357 G17CrMo5-5 (от −10℃ до 530℃)

Материалы корпуса (ASTM)

A216 WCB (от −29℃ до 425℃)
A351 CF8M (от −196℃ до 400℃)
A352 LCC (от −50℃ до 345℃)
A217 WC6 (от −29℃ до 530℃)

Капот

≤DN65: 1,4408 (A351 CF8M)
≥DN80: То же, что и корпус + втулка сальника (1.4571 / TP316Ti)

Характеристика вилки

Стандарт: Равнопроцентный / Линейный
Дополнительно: модифицированный линейный

Диапазон регулирования

50:1

Двойной гид

Дополнительно: интегрированная нижняя направляющая для DN40–DN600, Kvs > 25

Утечка через седло

Металлическая пломба: Класс IV (<0,01% Kvs), опционально Класс V
Мягкое уплотнение: класс VI

Сильфонное уплотнение

Двойные стенки, 1.4571 или опционально из хастеллоя
(Для ANSI 150/300; более высокие значения по запросу)

Рубашка обогрева

Соединения DN15 или DN25, PN40 (1” ANSI 300)
Доступны с резьбовыми соединениями или фланцами.

Ключевые особенности

Высокоточные внутренние детали, система быстрой замены седла,
долговечное уплотнение, гибкие конфигурации

Функции:

- Высокая точность регулировки

Линейные/равнопроцентные характеристики расхода: сердечник клапана имеет параболическую или пластинчатую конструкцию с точностью регулировки ≤± 1% и регулируемым передаточным отношением 50:1;

Быстрое реагирование: пневматический привод (одно-/двухстороннего действия) с локатором (опционально интеллектуальный тип), время реагирования ≤ 3 секунд, поддерживает обратную связь по сигналам 4–20 мА, HART и другим, совместим с интеграцией систем DCS/PLC.

- Адаптация к высоким перепадам давления и тяжелым условиям работы.

Односедельная уплотнительная конструкция: сердечник и седло клапана плотно подогнаны, с уровнем утечки класса V (ANSI/FCI 70-2) и перепадом давления ≤ PN50 (класс 300);

Температурная и коррозионная стойкость: Материал корпуса клапана может быть выбран из нержавеющей стали 304/316, хастеллоя (C276), монеля (400) с температурной стойкостью -196 ℃~550 ℃ и стойкостью к воздействию сильных кислот, щелочей и агрессивных сред.

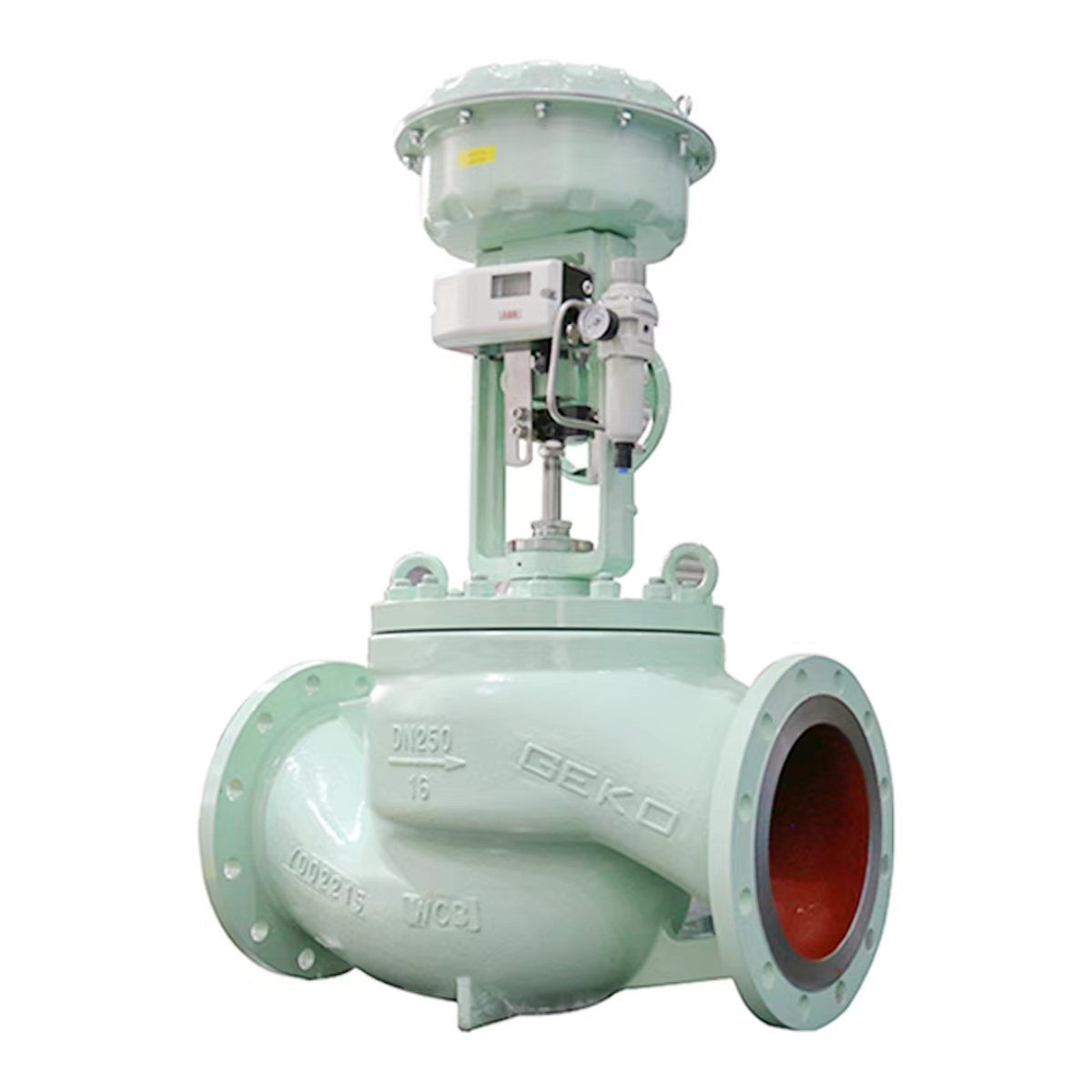

High Temperature Pneumatic Control Valve

Совершенство в каждой детали

- Мощный привод

Пневматический многопружинный привод серии GEKO 812 обеспечивает быстрое перемещение, постоянное усилие сжатия и экономичную работу. Доступный в различных типоразмерах, он обеспечивает надёжную и взрывозащищённую работу. Также доступны электрические и электрогидравлические приводы.

- Многофункциональный позиционер

Цифровой позиционер GEKO поддерживает сигналы 4–20 мА, HART, Profibus (PA) и Foundation Fieldbus, обеспечивая двунаправленную связь и простую параметризацию. Он соответствует стандартам VDI/VDE 3847, доступны опциональные аналоговые версии.

- Надежное уплотнение штока

От сальника до сильфонного уплотнения — GEKO обеспечивает герметичность при различных жидкостях, давлении и температуре. Оптимизированная конструкция минимизирует трение, коррозию и выбросы.

- Уплотнение корпуса фиксированной формы

Прочное соединение корпуса и крышки предотвращает ошибки сборки и возникновение боковых сил, обеспечивая герметичность и надежную работу.

- Высокоточные внутренние детали

Клапаны GEKO оснащены оптимизированными запорными элементами и седлами, изготовлены из высококачественных материалов и оснащены системой быстрой замены седел. Доступны варианты с металлическими, компрессионными или симметричными кольцами седел, а также керамическими вариантами для абразивных сред.

Не требующее обслуживания V-образное кольцо из ПТФЭ
V-образные кольца из армированного графитом и чистого ПТФЭ, саморегулирующаяся пружина предварительного натяжения, уплотнительный элемент из эластомера с грязесъемным кольцом. Выгода: Не требует обслуживания и надежен в условиях переменных температур.
Регулируемый сальник с уплотнительными кольцами
Индивидуальные упаковочные материалы, запатентованное устройство предварительной загрузки GEKO, равномерное сжатие. Приложение: Долговременная герметизация для различных процессов.
Сильфонное уплотнение
Сварные сильфоны из нержавеющей стали, вторичный сальник, дополнительная сигнализация/промывка. Приложение: Нулевая утечка опасных сред.
Стандартная контурная заглушка
Одно- или многоступенчатый затвор, металлическое седло, по заказу керамическое или двойное седло. Приложение: Условия высокого давления и вероятности кавитации.
Мягкое сиденье с металлической опорой
Мягкое уплотнение из ПТФЭ с металлической основой, подвеска на уплотнительном кольце, испытано более миллиона циклов. Приложение: Плотное закрытие и частая цикличность.
Низкотемпературное расширение
Изолированный удлинитель штока, криогенное применение до -196 °C, длина по индивидуальному заказу. Приложение: Жидкий кислород, азот, криогенные клапаны.
Охлаждающие ребра для высоких температур
Многорядные охлаждающие ребра защищают упаковку при температуре выше 250°C, безопасны при температуре ниже 450°C. Приложение: Служба подачи пара и горячего газа.
Мембранное уплотнение OPTISEAL
Гидравлически поддерживаемая мембрана до 100 бар, дополнительный сальник. Приложение: Опасные химические вещества, среды, содержащие частицы.

Регулирующий клапан GEKO – инновации и преимущества
Запатентованное седло клапана с мягким уплотнением из ПТФЭ и металлическим вторичным уплотнением	✔ Абсолютная герметичность седла ✔ Определенная предварительная нагрузка ✔ Длительный срок службы
Кольца седла изготавливаются из самых разных материалов	✔ Воспроизводимая герметичность седла благодаря самоцентрированию ✔ Низкий износ минимизирует затраты на запасные части
Уплотнение V-образным кольцом из ПТФЭ с прецизионным уплотнительным элементом	✔ Безопасность и герметичность ✔ Низкие эксплуатационные расходы
Система быстрой замены колец седла и заглушек	✔ Обслуживание без специальных инструментов
Широкий выбор затворов клапанов, оптимизированных для всех сфер применения	✔ Максимальная гибкость процесса при высоком качестве контроля ✔ Низкий уровень шума
Зона сальника из нержавеющей стали	✔ Отсутствие гальванической коррозии
Корпус клапана, оптимизированный по потоку	✔ Высокие коэффициенты расхода ✔ Низкий уровень шума
8. Компактная, прочная конструкция	✔ Минимальное необходимое пространство для монтажа ✔ Малый вес

Руководство по техническому обслуживанию
Односедельный пневматический регулирующий клапан - английский
Брошюра продукта
Односедельный пневматический регулирующий клапан - английский

Применение – Регулирующие клапаны GEKO

Химическая промышленность

Регулирование температуры/давления в реакционном котле, регулировка соотношения подачи в дистилляционную колонну, регулирование кислотно-щелочного pH.

Нефть и газ

Дросселирование устья скважины, стабилизация давления в трубопроводе, управление температурой в резервуарах для хранения СПГ.

Генерация электроэнергии

Регулирование питательной воды котлов, управление нагрузкой паровых турбин, системы утилизации отходящего тепла.

Фармацевтика и продукты питания

Дозирование и контроль соотношения стерильной жидкости, регулирование параметров бродильного чана, соответствие гигиеническим нормам 3А.

Экологическая инженерия

Системы дозирования восстановителей SCR/SNCR, системы впрыска химикатов для очистки сточных вод.

ГОРЯЧИЕ ТЕГИ :

Пневматические тонкопленочные регулирующие клапаны

Промышленный пневматический запорный клапан

Приводы и позиционеры регулирующих клапанов

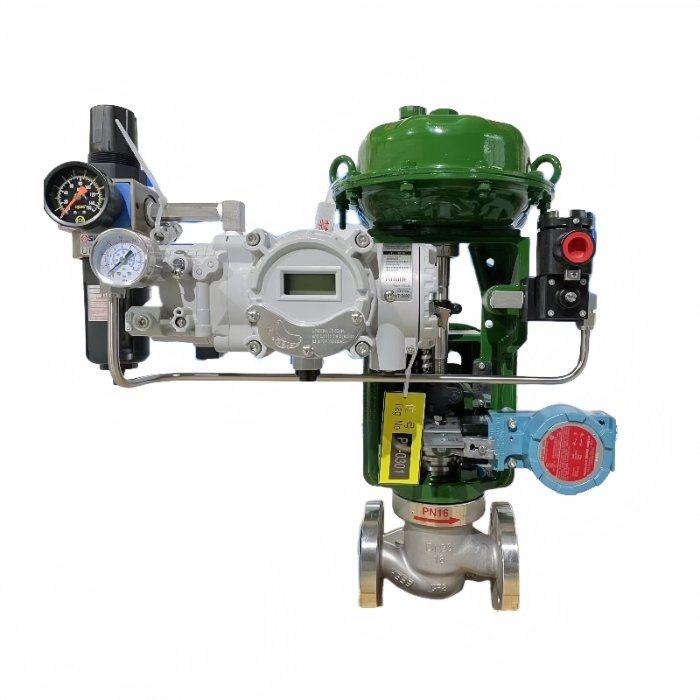

Пневматический регулирующий клапан высокого давления высокой температуры
