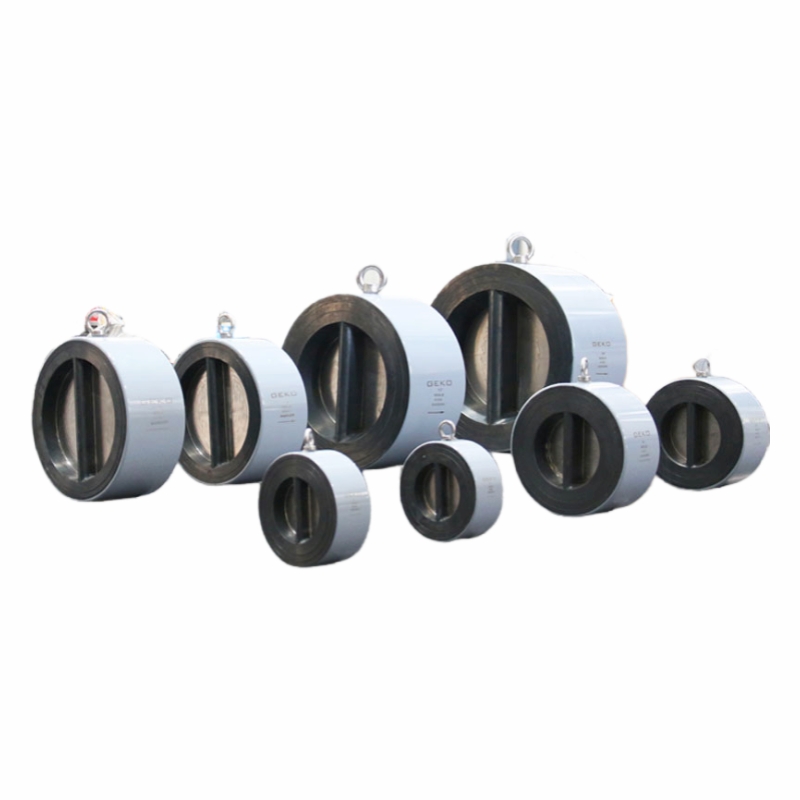

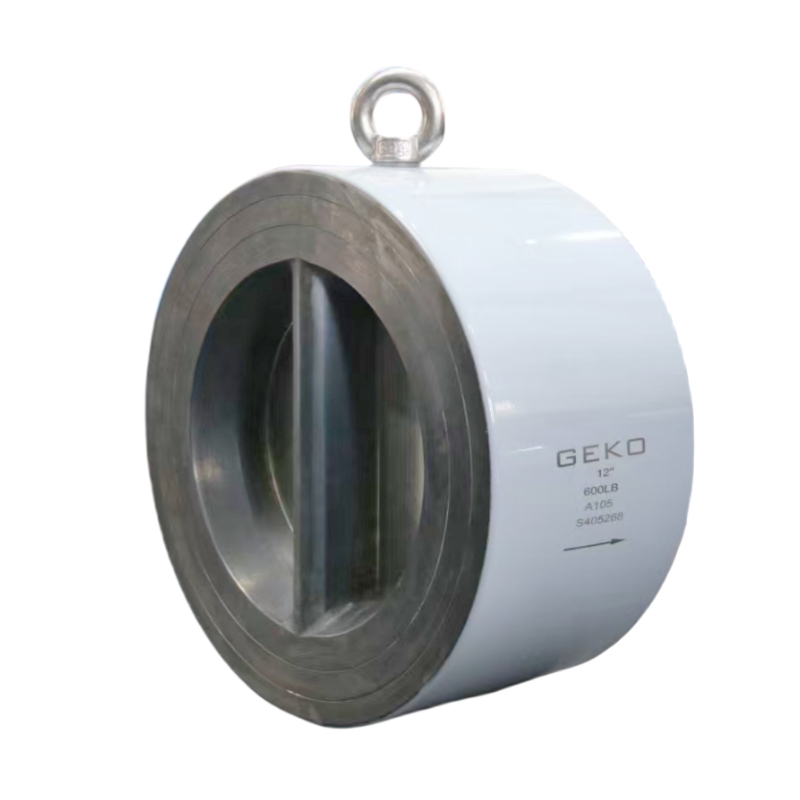

ГЕКО GKV522 Двухпластинчатый обратный клапан – Прочный, легкий и быстродействующий обратный клапан, предназначенный для защиты от гидроударов. Доступен в Межфланцевые, с выступами и фланцевые Типы, размеры 1,5–60 дюймов (40–1500 мм). Соответствуют стандартам ISO 5208 и API 594, идеально подходят для промышленных, муниципальных и водоочистных трубопроводов.
GKV522 Двухпластинчатый обратный клапан | |
Диапазон размеров DN40 - DN1200 (1,5" - 48")
| Материал корпуса и капота A105, нержавеющая сталь (A351 CF8/CF8M), ковкий чугун (ASTM A395), чугун (ASTM A126), дуплекс/супердуплекс, никелевые сплавы |
Диапазон температур от -29°С до +520°С | Материал штока/вала Нержавеющая сталь 304 / 316 / CF8M, опционально закалка или антифрикционное покрытие |
Максимально допустимое рабочее давление Класс 150LB – класс 1500LB | Седла и уплотнители Металл-металл, ПТФЭ, УПТФЭ, ПХТФЭ, эластомерные варианты для различных сред и температур |
Набивка и сальник ПТФЭ, графитовый композит, устойчивый к низким и высоким температурам
| Стандарты концевых соединений Фланцевое: ASME B16.5 / EN1092, стыковое сварное: ASME B16.25, другие индивидуальные соединения |
Метод эксплуатации Ручной (маховик / редуктор), пневматический, электрический привод | Ориентация потока Горизонтальная, вертикальная, угловая установка |
Стандарты проектирования API 594, API 6D, ISO 14313, ASME B16.34, EN 12334.
| Тестирование и инспекция Испытание под давлением и на герметичность: API 598 / ISO 5208, гидростатическое испытание, неразрушающий контроль: рентгеновский / ультразвуковой / магнитопорошковый, испытание на функциональный поток |
Приложения Нефте- и газопроводы, химическая и нефтехимическая промышленность, водоподготовка, электроэнергетика, системы отопления, вентиляции и кондиционирования воздуха, промышленные жидкости высокого давления | Ключевые моменты Надежная защита от обратного потока, низкий перепад давления, устойчивость к коррозии и износу, минимальное техническое обслуживание, высокая надежность, модульная и настраиваемая конструкция |
Модель № | Концевое соединение | Размер | Номинальное давление | Торцевая облицовка |
ГКВ522А | Тип пластины | 1,5–60 дюймов (40–1500 мм) | CL125, CL150, CL300, CL600 | ФФ/РФ/РТЖ |
ГКВ522Б | Тип с проушинами | 1,5–36 дюймов (40–900 мм) | Ру10, Ру16, Ру20, Ру25, Ру40, Ру50 | ФФ/РФ |
GKV522C | Фланцевый тип | 1,5–36 дюймов (40–900 мм) | 5 тыс., 10 тыс., 20 тыс. | ФФ/РФ |
Размеры лицом к лицу:API 594, API 6D, ISO 5752, EN 558-1
Стандарты фланцев:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Стандарты проверки:API 598, ISO 5208
Маркировка: МСС-СП 44

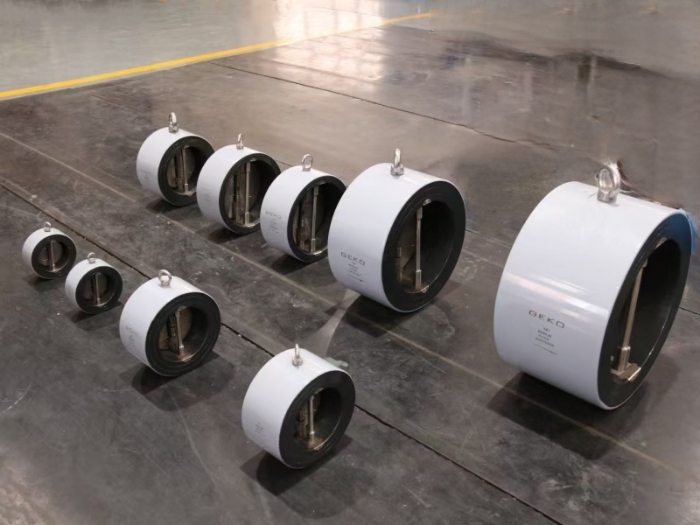

Внутренний механизм состоит из двух полукруглых пластин, собранных с помощью
пружины, обеспечивающие быстрое закрытие под действием пружины и открытие посредством жидкости
Давление. Эта быстрая реакция эффективно защищает трубопроводные системы от гидроударов.
Легкий и прочный: Проще в установке и обслуживании.
Быстрая реакция: Защищает трубопроводы от гидравлических ударов.
Универсальные концевые соединения: Типы: межфланцевые, с проушинами и фланцевые.
Широкий диапазон давления: Подходит для PN10–PN50, CL125–CL600,
5–20 тыс.
Согласие: Разработано в соответствии с API 594, ISO 5752,
Стандарты EN 558-1.
Проверено на надежность: Испытание седла при 11 бар (160 фунтов на кв. дюйм), корпус
испытание при давлении 15 бар (220 фунтов на кв. дюйм).
