Name: Трехходовой шаровой кран для азота, водорода, CO2 и газовых смесей.
Availability: InStock

Шаровой трехходовой клапан высокого давления GKV-243 для промышленных чистых и смешанных газов (H2, N2, CO2).

Диапазон размеров

Класс 150: от 1/2" до 12" (DN15 до DN300), Класс 300: от 1/2" до 6" (DN15 до DN150)

Диапазон температур

от -50°F до 1472°F (от -46°C до 800°C)

Рабочее давление

Класс ASME 150–2500 фунтов, EN 1092 PN10–PN420

Материалы для тела

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (хромомолибденовая легированная сталь); Специальные сплавы (на основе никеля и высокоэффективные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (тантал).

Утечка

Класс IV, Класс V, Класс VI

Материалы для стержней

ASTM A479 Тип 316, ASTM A564 Тип 17-4PH, ASTM A182 Тип F51

Тип телосложения

Компактный стандартный порт, полноразмерный порт блочного типа

Материалы сидений

TFM1600, опционально: Tek Fi ®*, UHMWPE, RPTFE, PTFE и др.

Стандарт тестирования

ASME B16.34. Все штоки и седла клапанов проходят испытание на герметичность под давлением газа 100 psi.

Герметичная упаковка перед отправкой, вакуумная обработка до 29 дюймов ртутного столба.

Материалы для шаров

Нержавеющая сталь A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, титан B348 Gr.2 / Gr.5, цирконий B493 R60702, тантал B365 R05200 / R05400, Hastelloy, никелевые сплавы, Inconel 600/625/825, Monel 400/ Monel K500, B463 Alloy 20, F51 (дуплексная нержавеющая сталь), A182 F51, A182 F22, A182 F904L

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Стандарт проектирования

ASME B16.34, EN12516, GB/T 12237

Конечные соединения

Фланцевые концы согласно ASME B16.5

Подключить платформу

ISO5211

Порты

Полноценные 3- и 4-контактные разъемы с портами L, T и LL.

Приложения

Мембраны для смешивания/перемешивания, перенаправление потока, обход потока, прямой поток в/из резервуаров для хранения, перекрытие потока с разных направлений.

Трехходовой шаровой клапан высокого давления GEKO для промышленных газов, смешанных с H2, N2 и CO2.

Основные технические параметры:

Название изделия: Трехходовой шаровой клапан высокого давления

Бренд: GEKO

Класс давления: 150–2500 фунтов

Максимальная рабочая температура: +260°C

Класс утечки: VI класс, нулевая утечка

Тип соединения: Фланец

Поверхность фланца: RTJ / SAE

Применимые среды: водород, азот, углекислый газ, газовая смесь.

Четырехместная конструкция:

В стандартной комплектации клапан серии GKV-243 также оснащен дополнительным четвертым седлом. Это седло клапана имеет независимое уплотнение, предотвращающее утечки в полости и обеспечивающее правильное выравнивание шара. Дополнительное седло клапана объединяет функции двунаправленного управления и закрытия в одном клапане, при этом положения «ВЫКЛ» расположены как в Т-образных, так и в L-образных патрубках. Конструкция седла шарового клапана серии GKV-243 обеспечивает двунаправленное уплотнение по уровню пузырьков и низкий крутящий момент при работе.

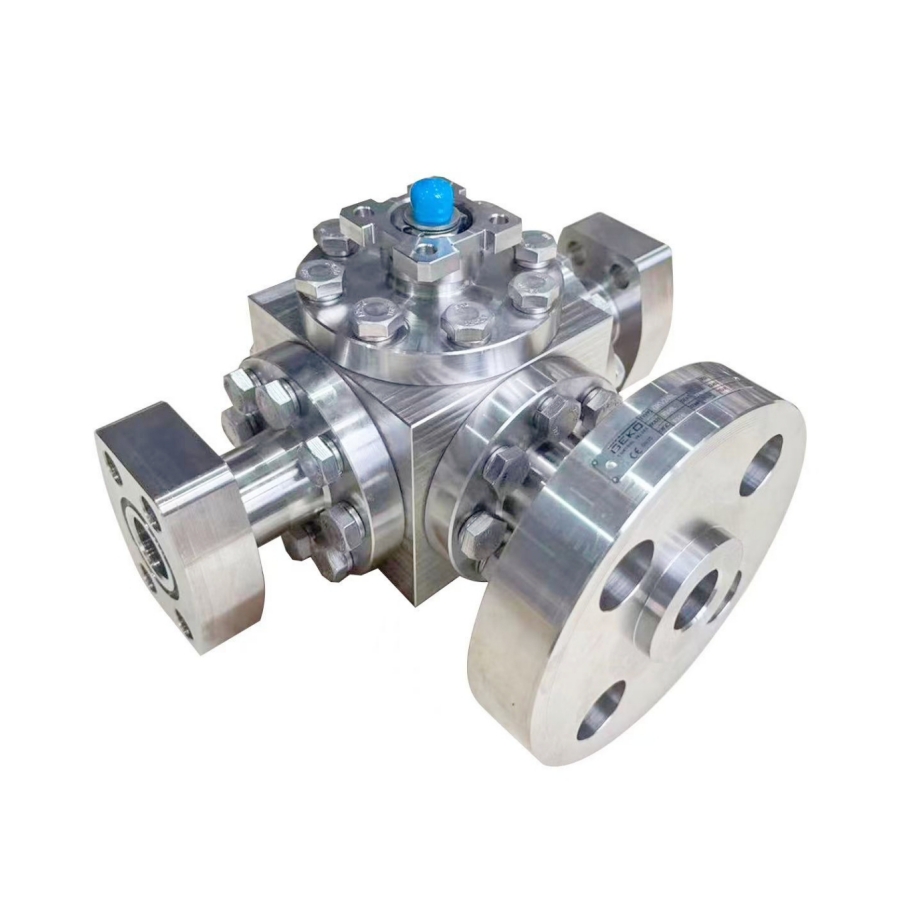

3-Way Ball Valve for Hydrogen Nitrogen CO2 Mixed Gas

Шарик/стержень:

Конструкция соединения шара и штока обеспечивает надежное соединение. Шток клапана 1/4"-2" фиксируется штифтом, а шток клапана 2 1/2"-12" интегрирован с шаром и поддерживается кронштейном с выступом. Все штоки клапанов снабжены защитой от выдувания. Шар подвергается прецизионной механической обработке и зеркальной полировке для обеспечения герметичности до уровня пузырьков и снижения крутящего момента при работе. Край шарового клапана серии ГКВ-243 обработан для уменьшения износа седла клапана и увеличения срока его службы.

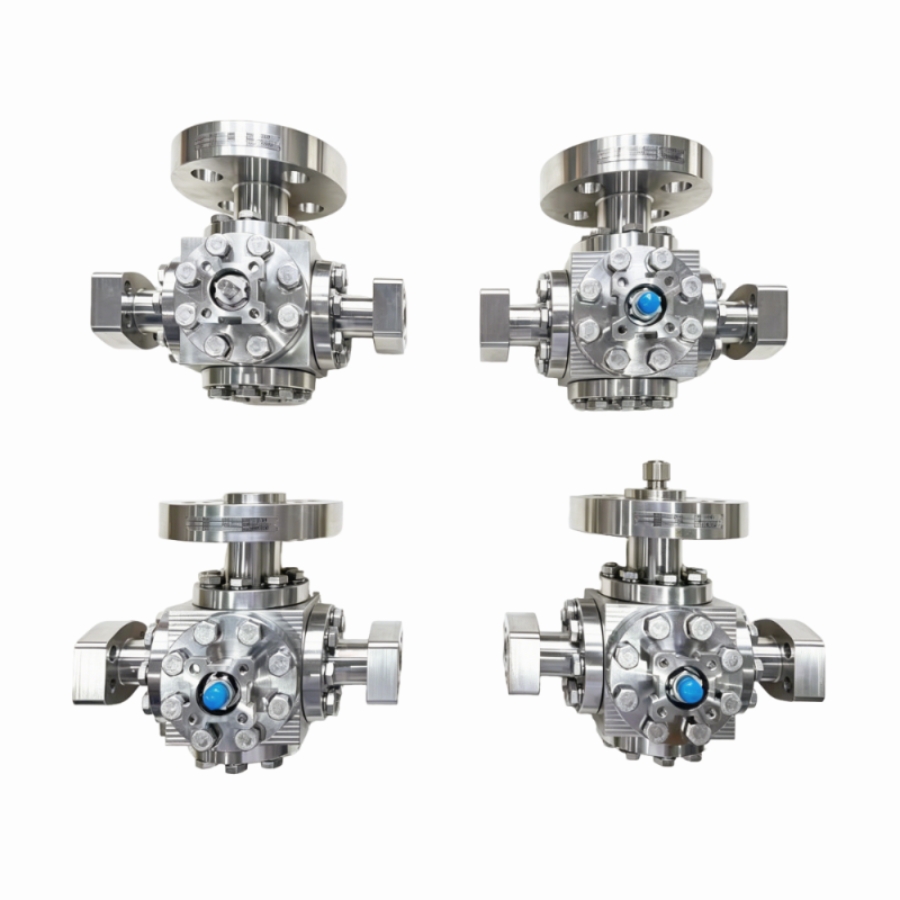

Уникальная конструкция трехходовых и четырехходовых шаровых кранов ГКВ-243.

Выбор места:

Предлагает широкий выбор материалов для сидений, отвечающих различным потребностям.

для большинства применений. TFM — стандартный материал для седел клапанов.

В качестве альтернативы предлагаются RPTFE, PTFE, UHMWPE и Tek Fi ®.

(Углерод/графит, наполненный TFM). Tek-Fil ® Седло клапана обеспечивает меньшую нагрузку.

крутящий момент в условиях высоких температур, длительных циклов работы и воздействия пара.

Взаимозаменяемость:

Много компонентов, включая шаровой шарнир, шток, седло,

Уплотнения штока и корпуса клапана взаимозаменяемы между различными моделями.

модели клапанов одинакового размера.

Камерная упаковка:

Клапаны серии ГКВ-243 имеют опциональную камеру.

Уплотнение. Уплотнение полостей может снизить вероятность образования наполнителя.

загрязнение, вызванное задержкой рабочей среды в трубопроводе.

зазор между сферой и стенкой корпуса клапана.

Безопасная установка:

Цельнолитая конструкция верхнего фланца обеспечивает

правильная установка привода. В условиях полного давления нагрузки,

Исполнительный механизм легко и безопасно разбирается.

Монтажный фланец разработан в соответствии со стандартом ISO 5211.

Может быть непосредственно встроен для установки. Путем изменения положения

Болт ограничителя хода на монтажном фланце, стандартные клапаны могут

Достичь всех режимов потока.

Брошюра о продукте
Шаровой клапан с мягким уплотнением - английский

Производство и хранение водородной энергии
Устанавливается в водородных трубопроводах электролизеров, системах хранения/загрузки водорода на водородных заправочных станциях, а также в группах распределительных клапанов для автоцистерн.

Условия эксплуатации: Работает с водородом под высоким давлением до 900 фунтов, требует класса VI нулевой утечки и защиты от водородного охрупчивания; сверхчистый водород, требующий строгих требований к материалам и герметизации; выдерживает частые колебания давления для обеспечения долговременной стабильной герметизации.
Химическая и нефтехимическая промышленность
Используется на установках синтеза аммиака, в системах реакций гидрирования и в трубопроводах для транспортировки химического газа, используемого в производстве угля.

Условия эксплуатации: В качестве рабочих сред используются водород, азот, диоксид углерода и смешанные технологические газы с незначительными коррозионными примесями; рабочая температура ≤180°C, высокое давление, требующее коррозионной стойкости, термостойкости и надежной герметизации; обеспечивает возможность перенаправления, объединения и переключения потоков для гибкого управления технологическим процессом.
Промышленные системы распределения газа
Применяется на промышленных автозаправочных станциях, линиях заправки баллонов и в централизованных системах газоснабжения.

Условия эксплуатации: В качестве рабочих сред используются азот, диоксид углерода и смешанные защитные газы; в некоторых сценариях предполагается чередование высоких и низких температур; требуется надежное трехстороннее регулирование потока для частого переключения; фланцевые соединения RTJ и SAE совместимы со стандартами для трубопроводов высокого давления.
Новые энергетические и топливные системы
Используется в испытательных стендах для топливных элементов, системах заправки водородом и блоках управления газовыми накопителями энергии.

Условия эксплуатации: Использование сверхчистого водорода/смешанных газов с чрезвычайно строгим контролем утечек (класс VI, нулевая утечка); непрерывная работа, требующая высокой надежности и длительного срока службы; фланцевое соединение для удобства монтажа и обслуживания.
Металлургия и термообработка
Устанавливается в печах для термообработки в защитной атмосфере, печах со смешанной азотно-водородной атмосферой и в системах газораспределения для промышленных печей.

Условия эксплуатации: В качестве рабочих сред используются азот, водород, диоксид углерода и смеси защитных газов; работа при высоких температурах до 180°C; требуется точное трехстороннее регулирование потока для переключения/смешивания газов и обеспечения стабильной герметичности.
