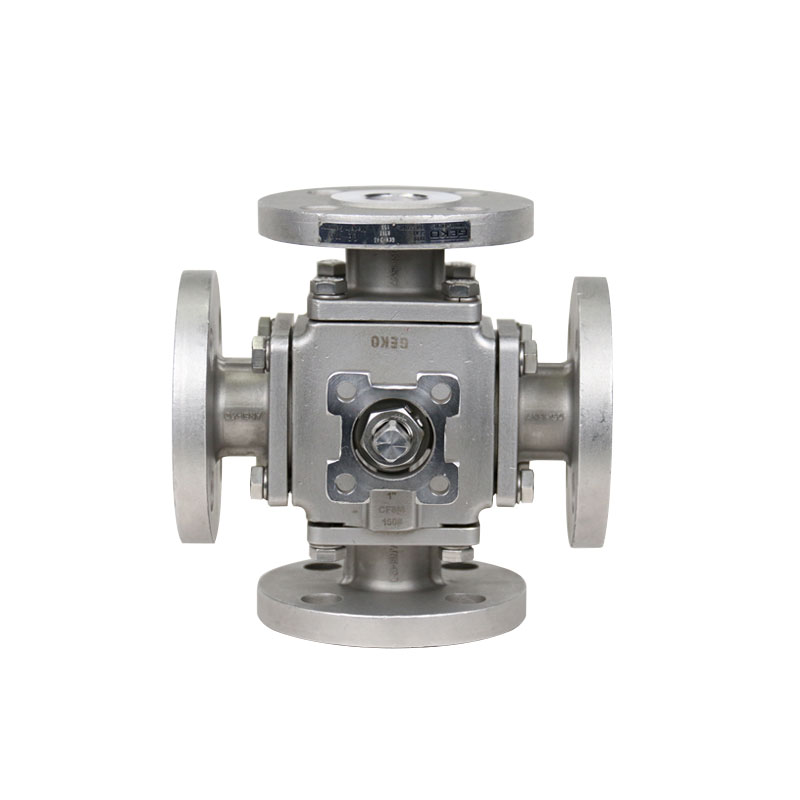

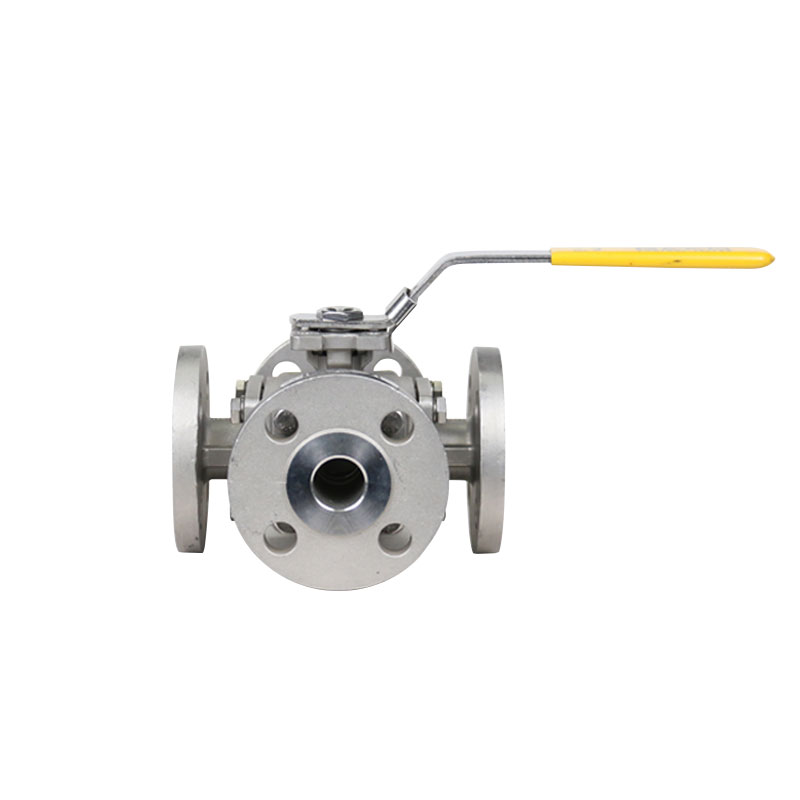

Name: Трехходовой четырехходовой шаровой кран, тип монтажа: фланцевый
Availability: InStock

GKV-243 Кран шаровый трехходовой четырехходовой с фланцевым соединением

Диапазон размеров

Класс 150: от 1/2 "до 12" (от DN15 до DN300), Класс 300: от 1/2 "до 6" (от DN15 до DN150)

Диапазон температур

от -50°F до 1472°F (от -46°C до 800°C)

Рабочее давление

Класс ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Материалы корпуса

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (легированная сталь Cr-Mo); Специальные сплавы (на основе никеля и высокопроизводительные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; сплав B463 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (Тантал).

Утечка

Класс IV, Класс V, Класс VI

Материалы штока

ASTM A479 Тип 316, ASTM A564 Тип 17-4PH, ASTM A182 Тип F51

Тип кузова

Компактный стандартный порт, блочный полнопортовый

Материалы сиденья

TFM1600， Дополнительно: Tek Fi ®*, UHMWPE, RPTFE, PTFE и т. д.

Стандарт тестирования

ASME B16.34, все штоки и седла клапанов подвергаются испытанию на герметичность под давлением 100 фунтов на кв. дюйм.

Герметичность перед отправкой, вакуумное обслуживание до 29 дюймов рт. ст.

Материалы мячей

Нержавеющая сталь A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, титан B348 Gr.2 / Gr.5, цирконий B493 R60702, тантал B365 R05200 / R05400, хастеллой, сплавы на основе никеля, инконель 600/625/825, монель 400 / монель K500, сплав B463 20, F51 (дуплексная нержавеющая сталь), A182 F51, A182 F22, A182 F904L

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Стандарт дизайна

ASME B16.34, EN12516, GB/T 12237

Концевые соединения

Фланцевые концы по ASME B16.5

Подключить платформу

ISO5211

Порты

Полный 3-ходовой и 4-ходовой с портами L, T и LL

Приложения

Смешивание/смешивание сред линии, перенаправление потока, байпас потока, прямой поток в/из резервуаров хранения, перекрытие потока с разных направлений

Трехходовые и четырехходовые шаровые краны серии GKV-243 разработаны в соответствии со стандартом ASME B16.34.

Многоканальный шаровой кран GKV-243 имеет торцевые соединения с резьбой NPT и быстрозажимными соединениями. Полнопроходные краны имеют торцевые соединения с резьбой NPT, быстрозажимными соединениями, соединениями под сварку встык или враструб, а также фланцевыми соединениями. Возможность комбинирования и подключения к одному крану. Многие компоненты разных моделей полностью взаимозаменяемы. Экономичный многоходовой шаровой кран серии объединяет функции управления и запирания в одном клапане. Избавьтесь от необходимости повторной установки клапанов без необходимости использования дополнительных запорных клапанов.

Уплотнение штока клапана:

Во всех клапанах серии GKV-243 размером 1/4"-4" используются динамические нагрузочные уплотнения штока клапана для обеспечения его надёжной герметизации. Благодаря тарельчатым шайбам достигается автоматическая регулировка уплотнения штока клапана для компенсации температурных изменений и естественного износа. Клапан размером 6"-12" использует независимую крышку сальника, которую можно легко отрегулировать во время эксплуатации клапана. Клапан размером 1/4"-2" также имеет основное и вторичное уплотнение штока. Основное уплотнение состоит из нажимных шайб и уплотнительных колец. Регулируемое уплотнение штока клапана образует вторичное уплотнение между штоком клапана и корпусом клапана в области верхней шейки вала.

Четырехместная конструкция:

В стандартной комплектации клапан серии GKV-243 также оснащён дополнительным четвёртым седлом. Это седло клапана имеет независимое уплотнение, предотвращающее утечки в полости клапана и обеспечивающее правильное положение шара. Дополнительное седло клапана объединяет функции двунаправленного управления и закрытия в одном клапане, с положениями «ВЫКЛ» как в Т-образных, так и в L-образных портах. Конструкция седла шарового клапана серии GKV-243 обеспечивает двунаправленное уплотнение по уровню пузырьков и низкий рабочий крутящий момент.

Шар/стержень:

Конструкция соединения шара и штока обеспечивает надёжное соединение. Шток клапана размером 1/4"-2" фиксируется штифтом, а шток клапана размером 21/2"-12" интегрирован с шаром и поддерживается кронштейном вала с проушиной. Все штоки клапанов оснащены противовыбросовой защитой. Сфера подвергается прецизионной механической обработке и зеркальной полировке для обеспечения герметичности и снижения рабочего момента. Кромка шара шарового крана серии GKV-243 обработана для уменьшения износа седла клапана и продления срока службы.

Уникальная конструкция трехходовых и четырехходовых шаровых кранов ГКВ-243

Выбор места:

Предоставляет широкий выбор материалов для сидений, отвечающих потребностям

большинства применений. TFM — стандартный материал для седел клапанов.

Другие варианты включают RPTFE, PTFE, UHMWPE и Tek Fi ®.

(TFM с углеродным/графитовым наполнителем). Tek-Fil ® Седло клапана обеспечивает меньше

крутящий момент в условиях высоких температур, высоких циклов и пара.

Взаимозаменяемость:

Многие компоненты, включая шар, шток, седло,

Уплотнения штока и корпуса клапана можно заменять между различными

модели клапанов одинакового размера.

Камерная набивка:

Клапаны серии GKV-243 имеют дополнительную камеру

Набивка. Набивка полости может снизить вероятность попадания среднего

загрязнение, вызванное задержкой жидкости в трубопроводе

зазор между сферой и стенкой корпуса клапана.

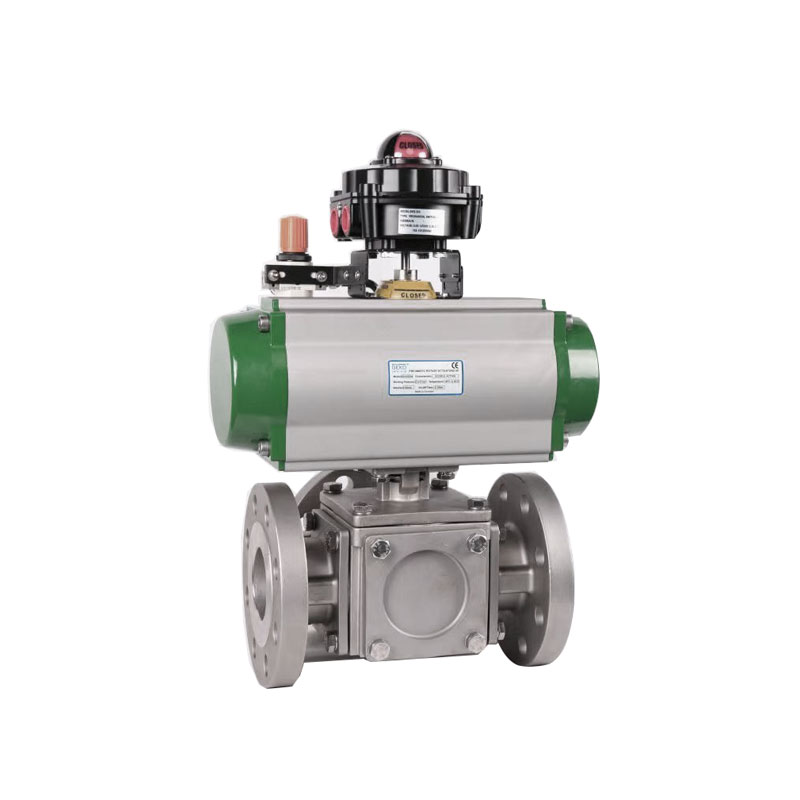

Безопасная установка:

Цельное литье верхнего фланца обеспечивает

правильной установки привода. В условиях полной нагрузки,

приводное устройство можно легко и безопасно разобрать.

Монтажный фланец разработан в соответствии со стандартом ISO 5211 и

Может быть непосредственно вмонтирован для установки. Изменив положение

болт ограничения хода на монтажном фланце, стандартные клапаны могут

достичь всех режимов потока.

Брошюра продукта
Шаровой кран с мягким уплотнением - английский

ГКВ243 Трехходовые и четырехходовые фланцевые шаровые краны применяются во многих отраслях промышленности.

Нефтехимическая и газовая промышленность
The Трехходовые и четырехходовые шаровые краны серии ГКВ-243 широко используются в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Эти полнопроходные клапаны с антикоррозионными покрытиями и стандартными фланцевыми соединениями оптимизируют эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения (-20°C~150°C).
Судостроение и океанотехника
Для условий сильного солевого тумана в морской воде корпус клапана изготовлен из нержавеющей стали 316 и эпоксидного покрытия.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание

ГОРЯЧИЕ ТЕГИ :

3-ходовой шаровой кран из нержавеющей стали

шаровой кран с ручкой

4-ходовой шаровой кран с приводом

трехходовой латунный шаровой кран

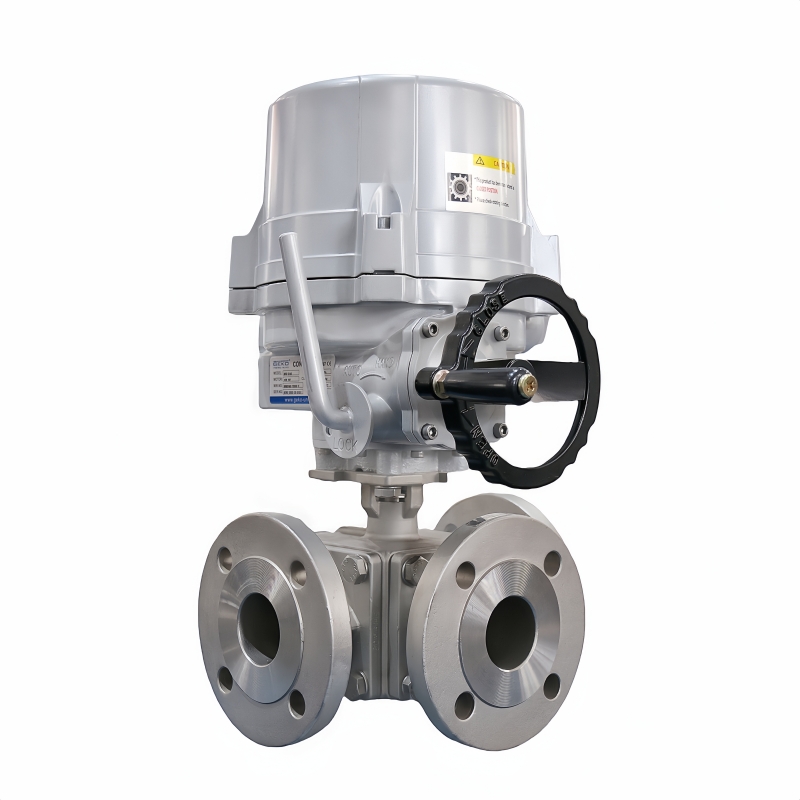

трехходовой шаровой кран с электроприводом
