Name: 3-ходовой 4-ходовой шаровой кран с резьбовым соединением
Availability: InStock

GKV-144 Кран шаровый 3-ходовой 4-ходовой с резьбовым соединением

Диапазон размеров

NPS 1/2" - 12", DN15 - DN300

Материалы корпуса

Нержавеющая сталь (CF8M), углеродистая сталь (WCB), специальный сплав

Диапазон температур

от -31°С до 232°С

Материалы штока

ASTM A479 Gr 316

Максимально допустимое рабочее давление

ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40

Материалы сиденья

TFM1600/Tek-Fil®*/ПЭЭК/RPTFE/СВМПЭ

Рейтинг отключения

Нулевая утечка

Материалы мячей

ASTM A351 Gr CF8M

Тип кузова

3 и 4-х полосный

Стандарт дизайна

ASME B16.34

Концевые соединения

Резьбовое, трехзажимное, сварное враструб, стыковое, фланцевое согласно ASME B16.5

Стандарт тестирования

ASME B16.34

Порты

Полнопроходной

Подключить платформу

ISO5211

Лицом к лицу

Стандарт производителя

Приложения

Перенаправление потока в разные места

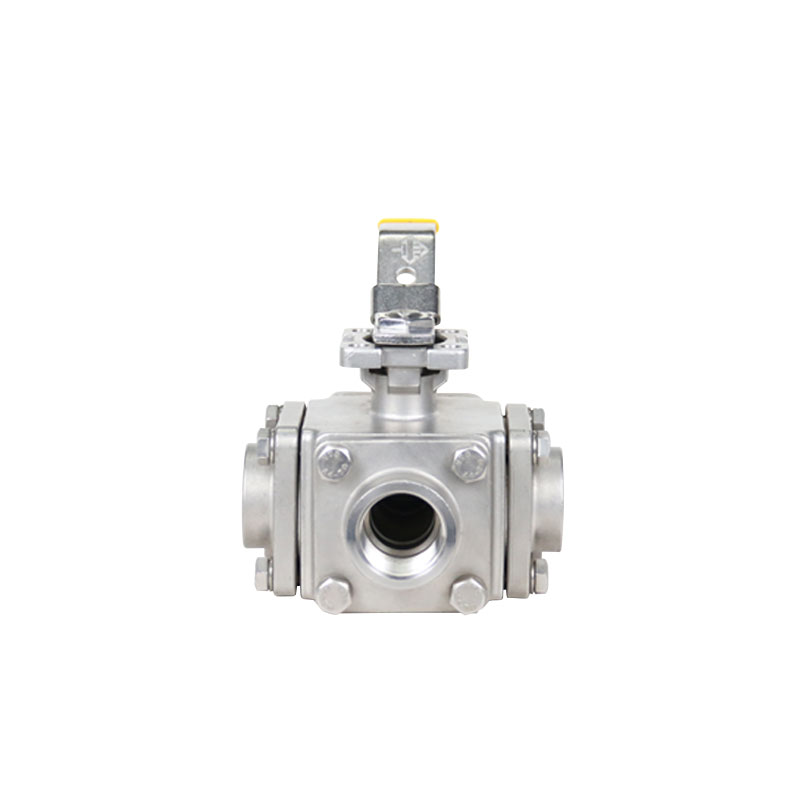

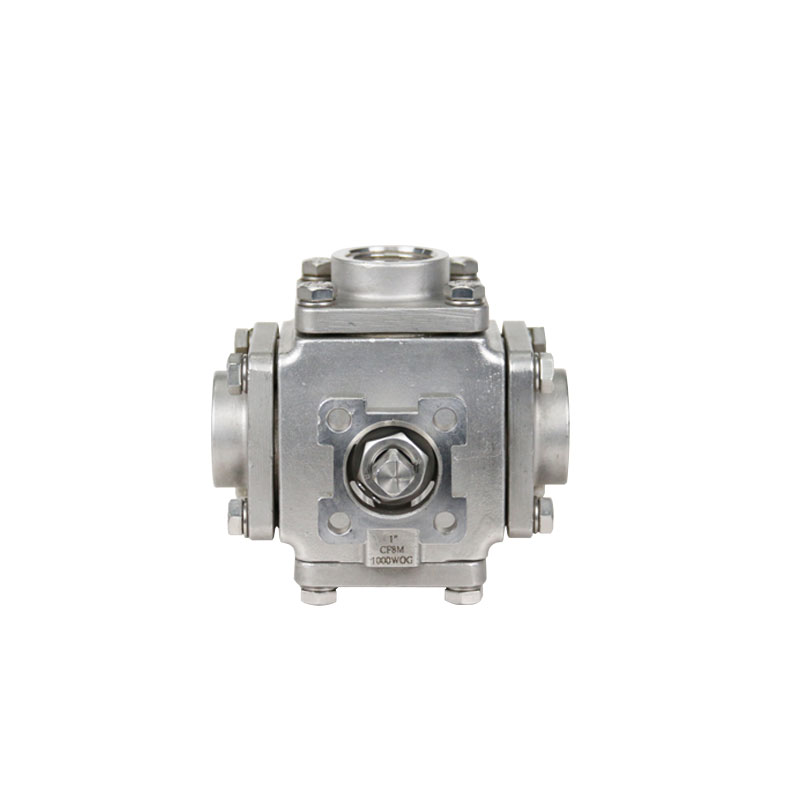

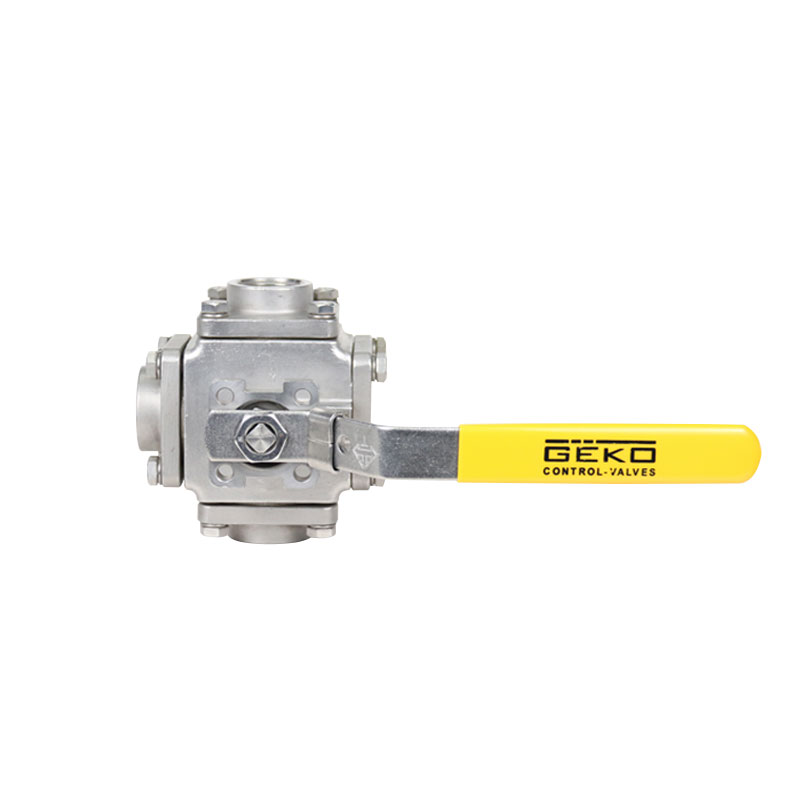

3-ходовой 4-ходовой шаровой кран с резьбовым соединением

Уплотнение штока клапана: все клапаны 1/2"-4" оснащены динамическими нагрузочными уплотнениями штока клапана для обеспечения его надёжной герметизации. Благодаря тарельчатым шайбам уплотнение штока клапана автоматически регулируется для компенсации температурных изменений и нормального износа. Клапан 6"-12" использует отдельную крышку сальника, которую можно легко отрегулировать во время эксплуатации клапана. Клапан 1/2"-2" также имеет основное и дополнительное уплотнение штока. Основное уплотнение состоит из нажимных шайб и уплотнительных колец. Регулируемое уплотнение штока клапана образует вторичное уплотнение между штоком клапана и корпусом клапана в области верхней шейки вала штока клапана.

Четырехседельная конструкция: в стандартной комплектации клапаны серии GKV-144 также оснащены дополнительным четвертым седлом. Это седло клапана имеет независимое уплотнение для предотвращения протечек в полости клапана и поддержания правильного положения шара. Дополнительное седло клапана объединяет функции двунаправленного управления и закрытия в одном клапане, с положениями «выкл.», расположенными как в Т-образных, так и в L-образных портах. Конструкция седла шарового клапана серии GKV-144 обеспечивает двунаправленное уплотнение по уровню пузырьков и низкий рабочий крутящий момент.

Выбор сиденья: предлагает широкий выбор материалов сиденья, отвечающих потребностям большинства

Применение. TFM — стандартный материал для сёдел клапанов. Другие варианты включают:

УПТФЭ, ПТФЭ, СВМПЭ и Tek Fi ® (TFM с углеродным/графитовым наполнителем). Tek-Fil ®

Седло клапана обеспечивает меньший крутящий момент при высоких температурах, высоких циклах и паре.

приложений.

Взаимозаменяемость: многие компоненты, включая шар, шток, седло, шток и т.д.

уплотнения корпуса клапана, могут быть взаимозаменяемы между различными моделями клапанов

того же размера.

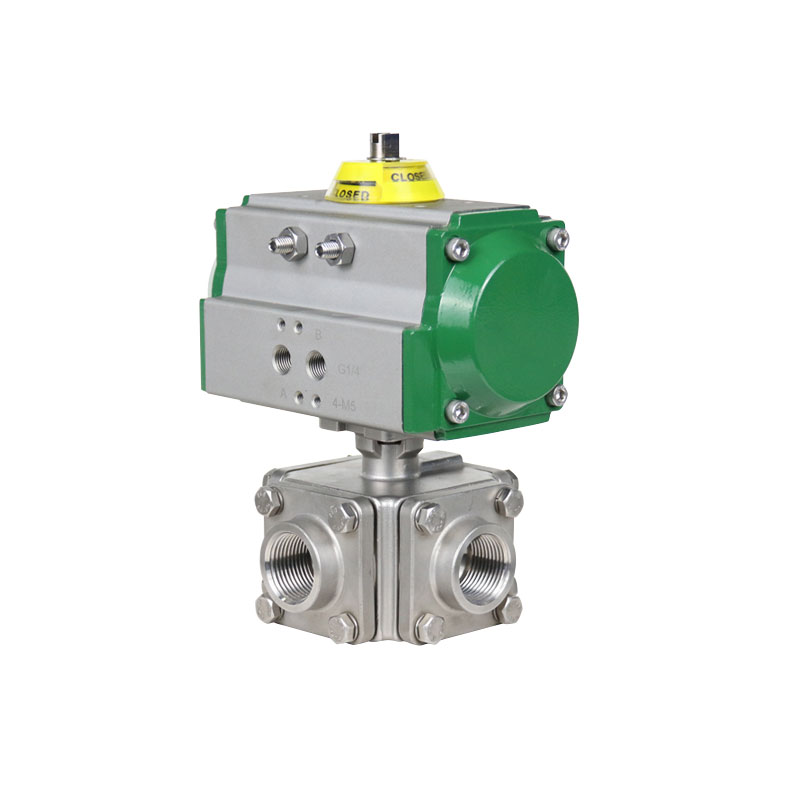

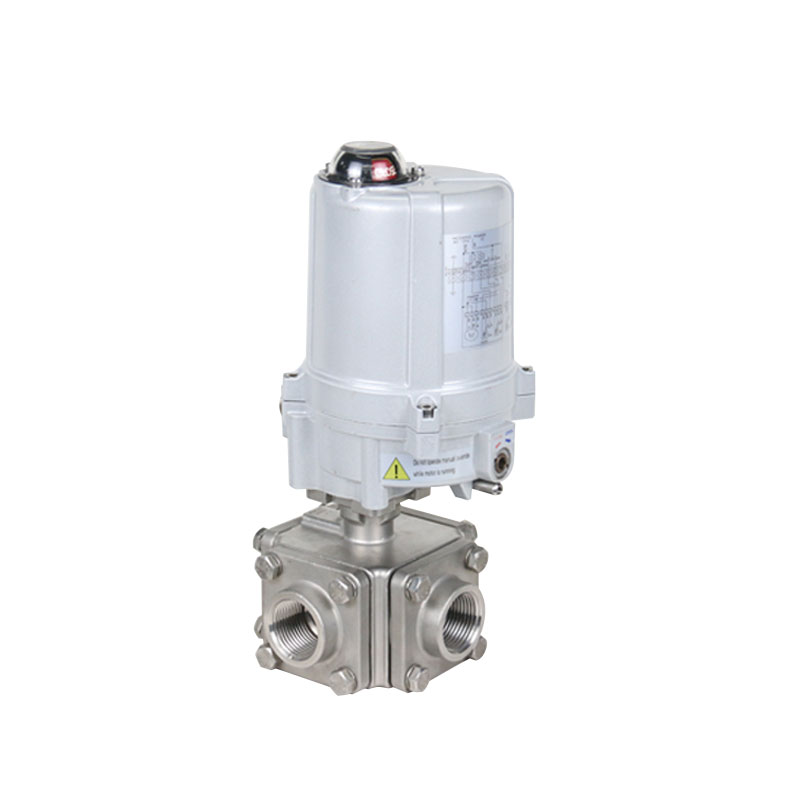

Уникальная конструкция трехходовых и четырехходовых шаровых кранов GKV144

Цельное литье верхнего фланца обеспечивает правильную установку.

привода. В условиях полной нагрузки устройство привода

Легко и безопасно разбирается. Монтажный фланец разработан

соответствует стандарту ISO 5211 и может быть непосредственно вмонтирован для установки.

Изменяя положение болта-ограничителя хода на монтажном фланце,

стандартные клапаны могут обеспечить все режимы потока.

Брошюра продукта
Шаровой кран с мягким уплотнением - английский

Трехходовые и четырехходовые шаровые краны серии GKV144 используются в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
The Трехходовые и четырехходовые шаровые краны серии ГКВ-144 широко используются в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Эти полнопроходные клапаны с антикоррозионными покрытиями и стандартными фланцевыми соединениями оптимизируют эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения (-20°C~150°C).
Судостроение и океанотехника
Для условий сильного солевого тумана в морской воде корпус клапана изготовлен из нержавеющей стали 316 и эпоксидного покрытия.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание
