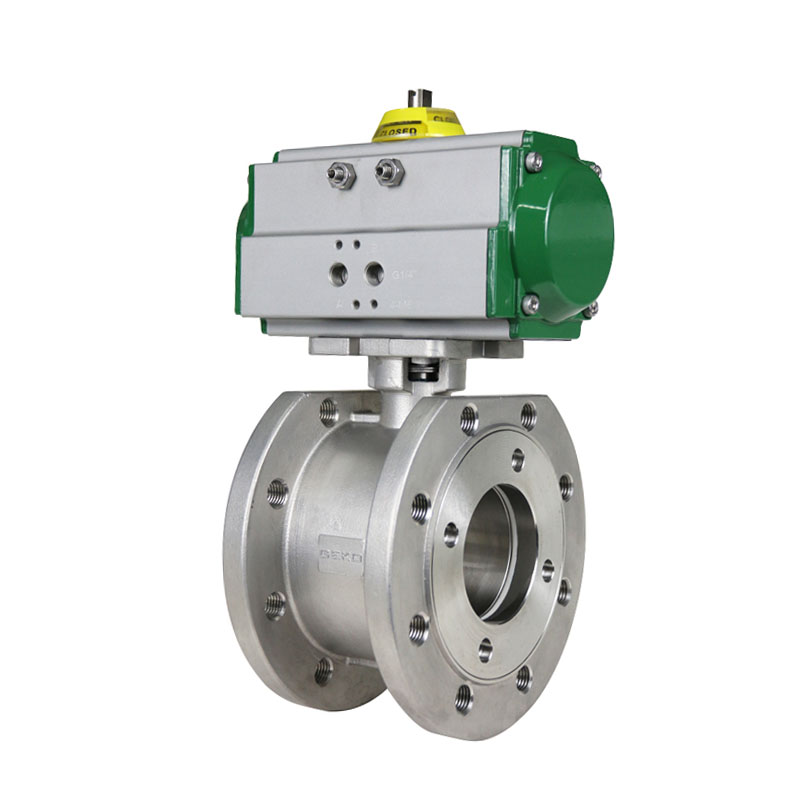

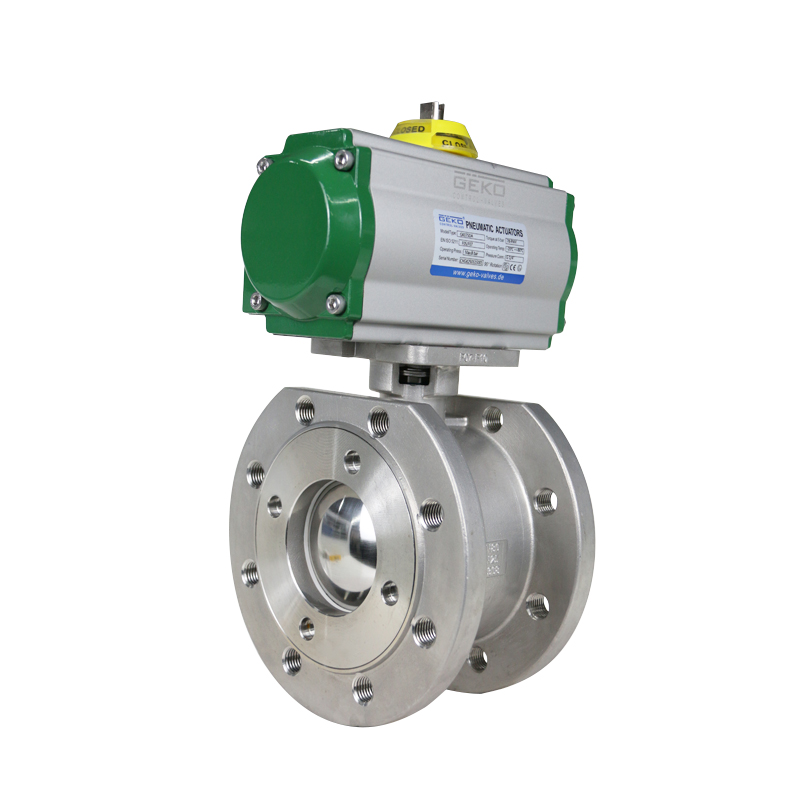

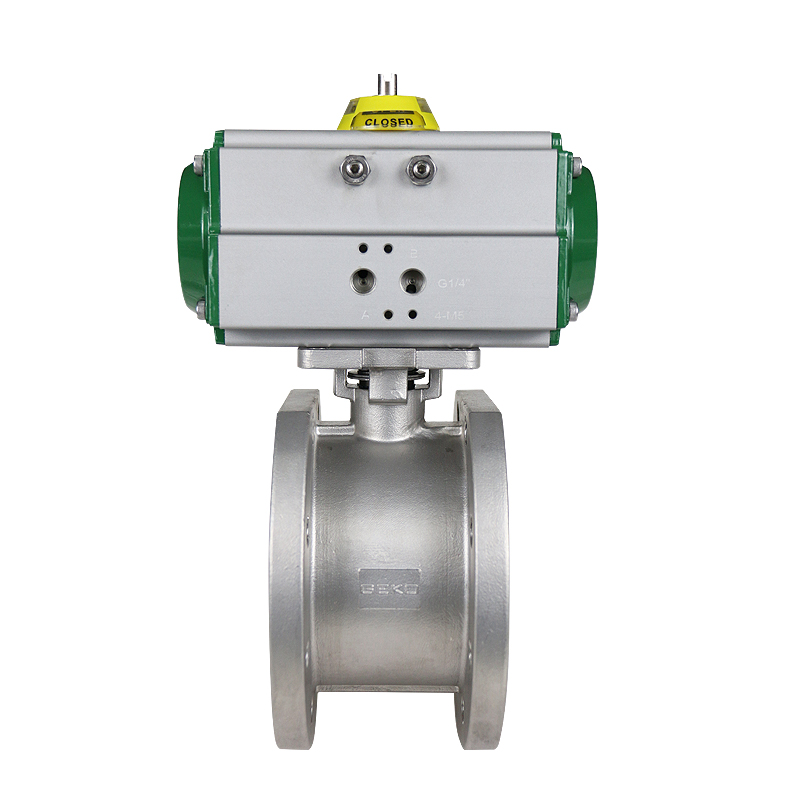

Name: Пневматический шаровой клапан с цельным фланцевым соединением
Availability: InStock

GKV-212 Кран шаровый цельнолитой полнопроходной с фланцевым соединением

Диапазон размеров

NPS 1/2" - 24", DN15 - DN600

Рабочее давление

Класс ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Диапазон температур

от -50°F до 1472°F (от -46°C до 800°C)

Материалы корпуса

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (легированная сталь Cr-Mo); Специальные сплавы (на основе никеля и высокопроизводительные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; сплав B463 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (Тантал).

Утечка

Класс IV, Класс V, Класс VI

Материалы штока

ASTM A479 Тип 316, ASTM A564 Тип 17-4PH, ASTM A182 Тип F51

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Материалы сиденья

TFM1600， Дополнительно: Tek Fi ®*, UHMWPE, RPTFE, PTFE и т. д.

Стандарт тестирования

API 598, EN-12266-1

Все штоки и седла клапанов подвергаются испытанию на герметичность под давлением 100 фунтов на кв. дюйм.

Герметичность перед отправкой, вакуумное обслуживание до 29 дюймов рт. ст.

Материалы мячей

Нержавеющая сталь A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, титан B348 Gr.2 / Gr.5, цирконий B493 R60702, тантал B365 R05200 / R05400, хастеллой, сплавы на основе никеля, инконель 600/625/825, монель 400 / монель K500, сплав B463 20, F51 (дуплексная нержавеющая сталь), A182 F51, A182 F22, A182 F904L

Концевые соединения

Фланцевые концы

Стандарт дизайна

ASME B16.34, EN12516, GB/T 12237

Операция

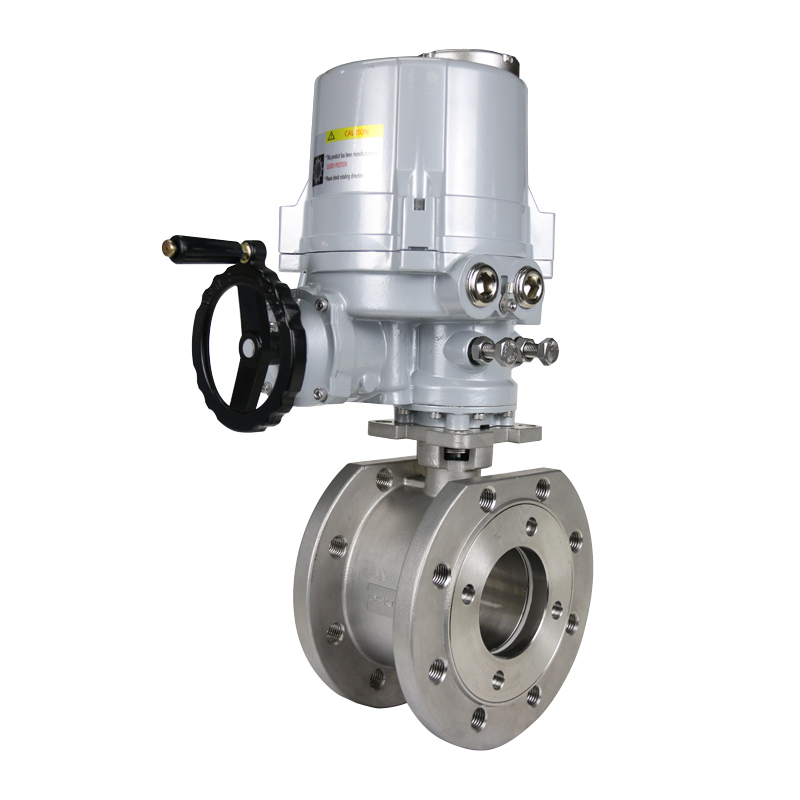

Пневматический, электрический

Подключить платформу

ISO5211

GKV212 Пневматический цельный шаровой кран

В серии GKV212 используется прочный и долговечный фланец. интегрированная конструкция шарового крана и конструкция из коррозионно-стойкой нержавеющей или углеродистой стали. Мы предлагаем различные варианты клапанов и конфигураций, включая V-образные шаровые краны, подходит для различных условий работы.

Серия GKV212 фланцевый шаровой кран имеет интегрированную конструкцию корпуса клапана, эффективно сводящую к минимуму каналы утечек, обеспечивая герметичное уплотнение при сохранении низкого рабочего крутящего момента для плавной и эффективной работы.

Для моделей размером ½–2 дюйма специализированный процесс проектирования GEKO обеспечивает непрерывное внутренняя предварительная затяжка набивки, обеспечивая долговременную надежность герметизации и снижение требований к техническому обслуживанию.

Модели размером 2½–12 дюймов оснащены независимой крышкой сальника, что позволяет производить быструю и удобную регулировку без необходимости демонтажа монтажного оборудования или привода, что значительно упрощает процедуры технического обслуживания.

Эта прочная и хорошо спроектированная серия клапанов обеспечивает исключительную герметичность, долговечность и простоту обслуживания, что делает ее пригодной для широкого спектра промышленных применений.

Крышка сальника шарового крана GKV212 имеет специальную инженерную конструкцию и тщательно изготовлена для равномерного распределения нагрузки на уплотнительное кольцо. Это обеспечивает оптимальную герметичность и минимизирует концентрацию напряжений, которая может привести к преждевременному износу.

Для поддержания постоянной герметичности в конструкции уплотнения используется система непрерывных предварительно затянутых прокладок. Эта инновационная особенность обеспечивает саморегулирующееся сжатие, динамически компенсируя тепловое расширение, колебания окружающей среды и постепенный износ с течением времени.

Уникальная конструкция пневматического шарового клапана GKV212 с цельным фланцевым соединением.

Серия GKV212 резиновое седло клапана Фланцевый шаровой кран имеет конструкцию с прямой предварительной нагрузкой, обеспечивающую надежную герметизацию при низком давлении и вакууме даже в тяжелых условиях.

Двусторонняя герметичность гарантируется высококачественными резиновыми материалами седла клапана, что обеспечивает превосходную герметичность в обоих направлениях потока.

Для простоты интеграции соединительная платформа клапана соответствует стандарту ISO5211, что позволяет легко устанавливать различные приводы для удовлетворения разнообразных требований к автоматизации.

Брошюра продукта
Шаровой кран с мягким уплотнением - английский

Цельнолитые фланцевые шаровые краны серии GKV212 находят применение в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Цельнолитые фланцевые шаровые краны широко используются в системах нефтепереработки и природного газа для перекрытия трубопроводов, регулирования потока СПГ и отвода сернистых сред.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Эти полнопроходные клапаны с антикоррозионными покрытиями и стандартными фланцевыми соединениями оптимизируют эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения (-20°C~150°C).
Судостроение и океанотехника
Для условий сильного солевого тумана в морской воде корпус клапана изготовлен из нержавеющей стали 316 и эпоксидного покрытия.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание
