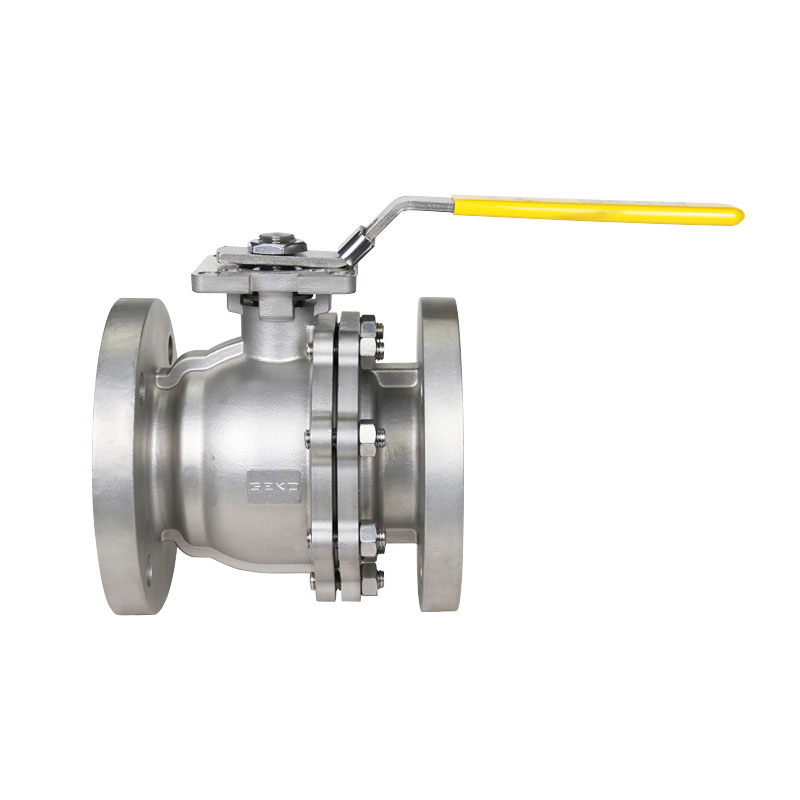

Name: Двухкомпонентный ручной шаровой кран с площадкой для прямого монтажа ISO5211
Availability: InStock

ГКВ-225 Двухкомпонентный полнопроходной шаровой кран с прямым монтажом, фланцевый конец

Диапазон размеров

NPS 1/2" - 24", DN15 - DN600

Рабочее давление

Класс ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Диапазон температур

от -50°F до 1472°F (от -46°C до 800°C)

Материалы корпуса

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (легированная сталь Cr-Mo); Специальные сплавы (на основе никеля и высокопроизводительные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; сплав B463 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (Тантал).

Утечка

Класс IV, Класс V, Класс VI

Материалы штока

ASTM A479 Тип 316, ASTM A564 Тип 17-4PH, ASTM A182 Тип F51

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Материалы сиденья

TFM1600， Дополнительно: Tek Fi ®*, UHMWPE, RPTFE, PTFE и т. д.

Стандарт тестирования

API 598, EN-12266-1

Все штоки и седла клапанов подвергаются испытанию на герметичность под давлением 100 фунтов на кв. дюйм.

Герметичность перед отправкой, вакуумное обслуживание до 29 дюймов рт. ст.

Материалы мячей

Нержавеющая сталь A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, титан B348 Gr.2 / Gr.5, цирконий B493 R60702, тантал B365 R05200 / R05400, хастеллой, сплавы на основе никеля, инконель 600/625/825, монель 400 / монель K500, сплав B463 20, F51 (дуплексная нержавеющая сталь), A182 F51, A182 F22, A182 F904L

Концевые соединения

Фланцевые концы по ASME B16.5

Стандарт дизайна

ASME B16.34, EN12516, GB/T 12237

Приложение

Промышленность

Подключить платформу

ISO5211

Серия GKV-225 представляет собой полнопроходной фланцевый шаровой кран с плавающим/цапфовым шаром, соответствующий стандарту ASME B16.34.

Конструкция фланцевого шарового крана серии GKV-225 обеспечивает герметичность на уровне пузырьков и низкий рабочий крутящий момент. Модель размера "половина" (-2) оснащена уникальной технологией GEKO, которая обеспечивает непрерывное внутреннее предварительное уплотнение сальника. Модель размера "2/2" (-12) оснащена независимой крышкой сальника, которую можно легко отрегулировать без демонтажа монтажного оборудования или привода. Крышка сальника имеет специальную конструкцию, которая равномерно распределяет нагрузку на сальник.

Динамическая нагрузка уплотнения обеспечивает саморегулировку благодаря тарельчатой прокладке, которая компенсирует изменения окружающей среды и износ, обеспечивая отсутствие необходимости в техническом обслуживании и длительный срок службы. Более крупный фланцевый шаровой кран серии GKV-225 оснащен подшипниковой конструкцией, поддерживающей шар, что позволяет эффективно снижать рабочий крутящий момент.

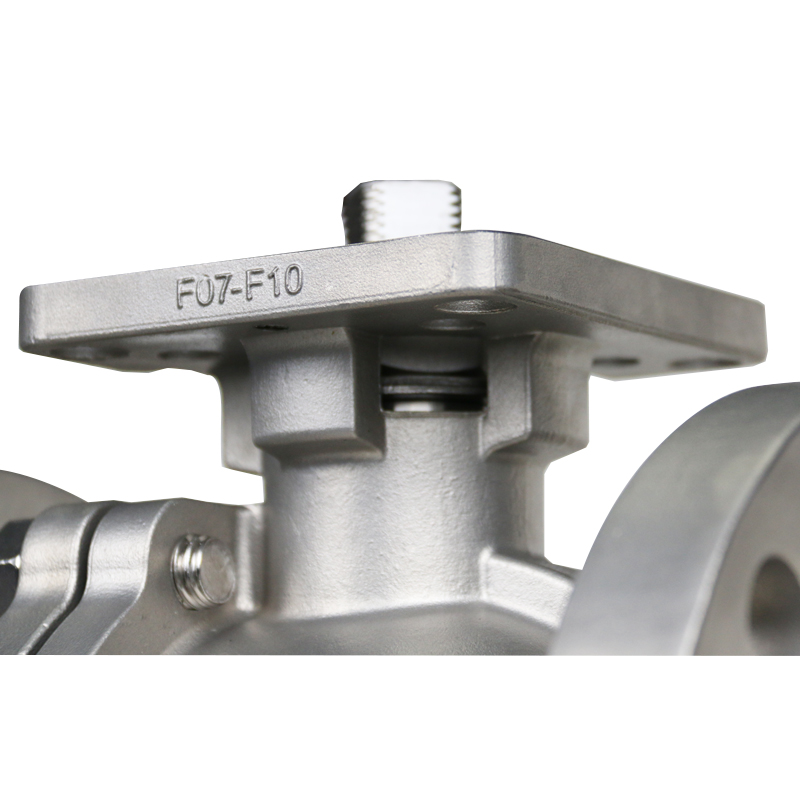

Фланцевый шаровой кран серии GKV-225 доступен в исполнении из нержавеющей стали (CF8M), углеродистой стали (WCB) и специальных сплавов (например, сплава 20, хастеллоя и т.д.), а также из других разнородных сплавов по запросу. Неогнестойкая версия оснащена стандартным уплотнением штока. Сердечник клапана, огнестойкий по API 607, оснащен графитовым уплотнением штока. Клапан серии GKV-225 имеет интегрированную литую монтажную платформу, соответствующую стандарту ISO 5211, для простоты автоматизации.

Уникальная конструкция фланцевых шаровых кранов серии GKV225

В фланцевых шаровых кранах серии GKV-225 может использоваться покрытие седла клапана из сплава Stellite® на основе кобальт-хрома, обеспечивающее отличную коррозионную стойкость, более высокую рабочую температуру и отличную износостойкость при высокой твердости.

Фланцевый шаровой кран серии GKV-225 с металлическим седлом оснащен стыковым уплотнением, что соответствует или превосходит требования по герметичности CI 70-2 класса V в качестве стандарта, и опционально может быть оснащен требованиями по герметичности класса VI.

Руководство по техническому обслуживанию
Шаровой кран с мягким уплотнением - английский
Брошюра продукта
Шаровой кран с мягким уплотнением - английский
Введение в дело
Шаровой кран с мягким уплотнением - английский

Двухкомпонентный полнопроходной фланцевый шаровой кран серии GKV225 применяется в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Двухкомпонентные фланцевые шаровые краны широко используются в системах нефтепереработки и природного газа для перехвата трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Эти полнопроходные клапаны с антикоррозионными покрытиями и стандартными фланцевыми соединениями оптимизируют эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения (-20°C~150°C).
Судостроение и океанотехника
Для условий сильного солевого тумана в морской воде корпус клапана изготовлен из нержавеющей стали 316 и эпоксидного покрытия.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание

ГОРЯЧИЕ ТЕГИ :

Шаровые краны с фланцевыми соединениями

Шаровые краны с фланцевыми концевыми соединениями

Шаровой кран фланцевый из нержавеющей стали

шаровой кран с приводом

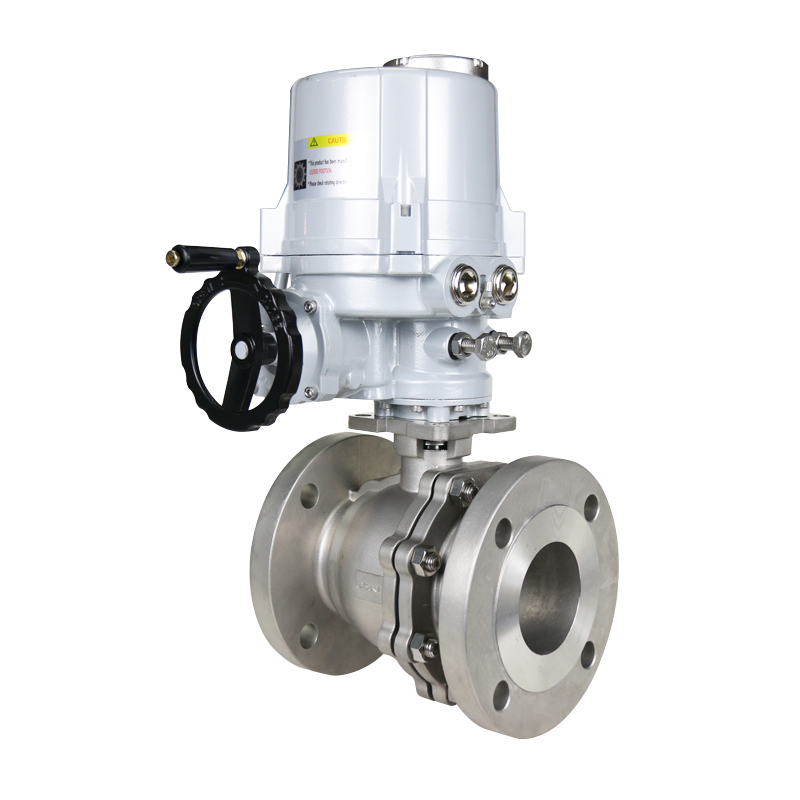

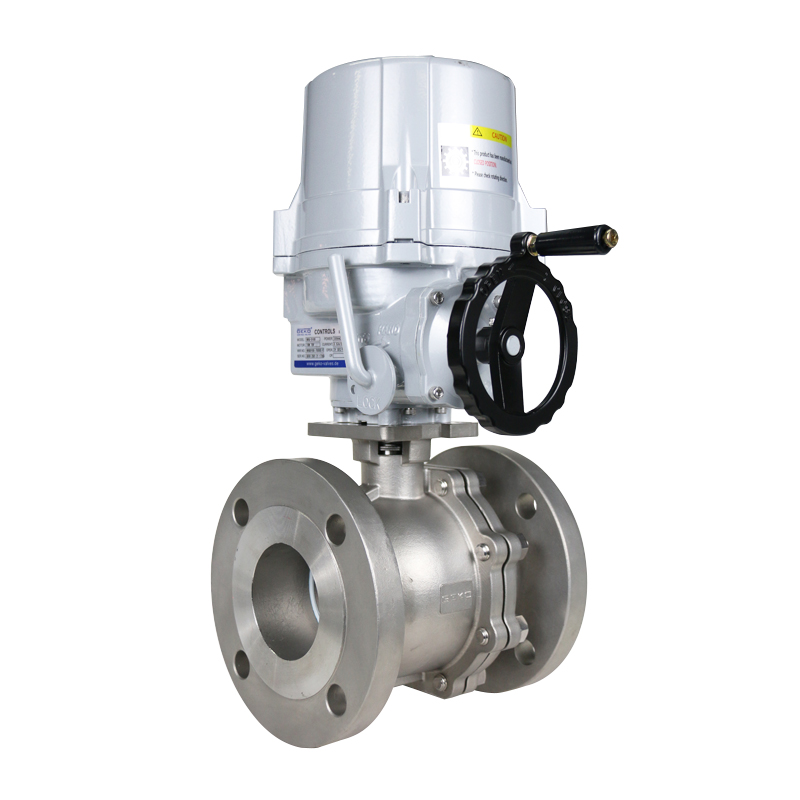

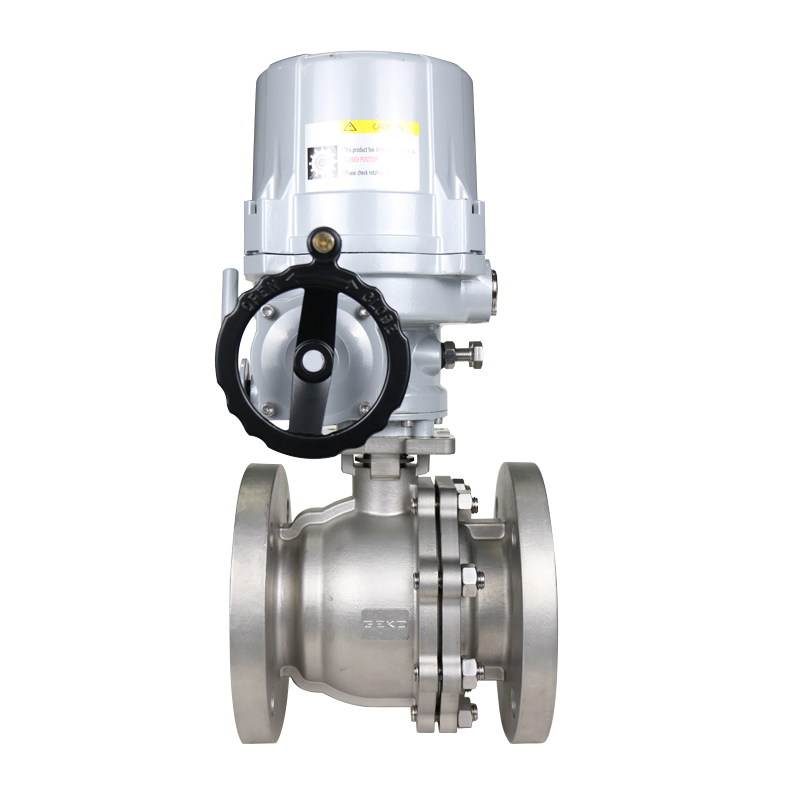

Электрический шаровой кран

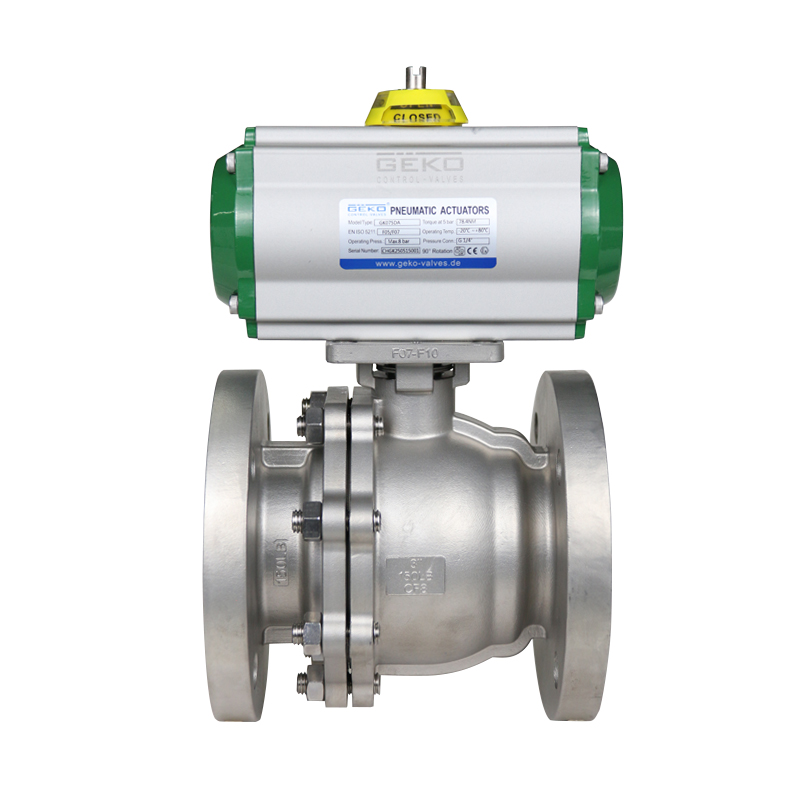

Пневматический шаровой клапан
