Name: Пятиходовой шаровой кран с фланцевым соединением для многоканального потока
Availability: InStock

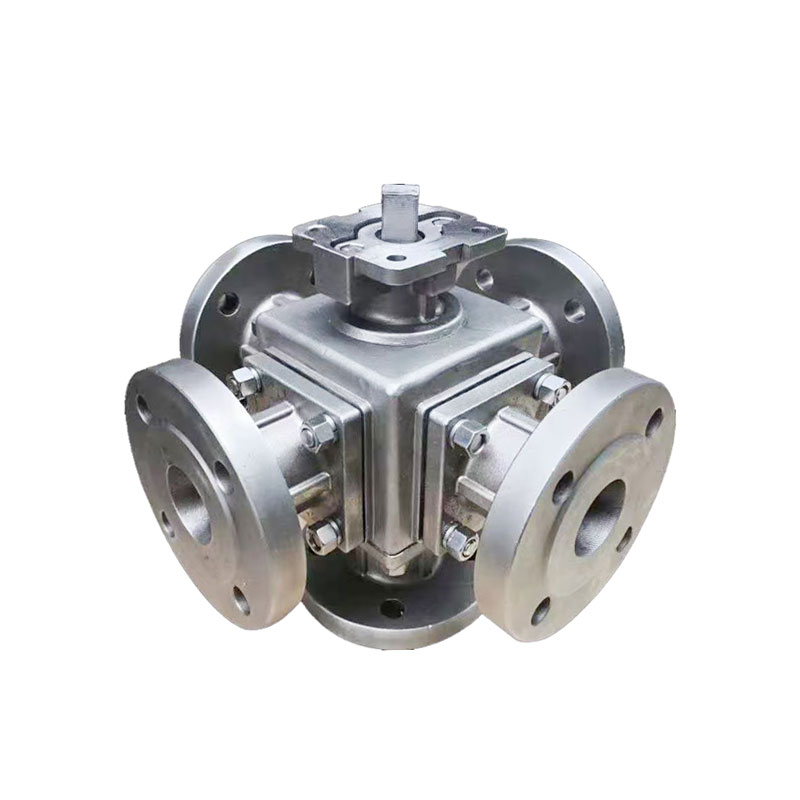

Пятиходовой шаровой кран GEKO с фланцевым соединением

Диапазон размеров

NPS 1/2" - 24", DN15 - DN600

Рабочее давление

Класс ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Диапазон температур

от -50°F до 1472°F (от -46°C до 800°C)

Материалы корпуса

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (легированная сталь Cr-Mo); Специальные сплавы (на основе никеля и высокопроизводительные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; сплав B463 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (Тантал).

Утечка

Класс IV, Класс V, Класс VI

Материалы штока

ASTM A479 Тип 316, ASTM A564 Тип 17-4PH, ASTM A182 Тип F51

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Материалы сиденья

TFM1600， Дополнительно: Tek Fi ®*, UHMWPE, RPTFE, PTFE и т. д.

Стандарт тестирования

API 598, EN-12266-1

Все штоки и седла клапанов подвергаются испытанию на герметичность под давлением 100 фунтов на кв. дюйм.

Герметичность перед отправкой, вакуумное обслуживание до 29 дюймов рт. ст.

Материалы мячей

Нержавеющая сталь A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, титан B348 Gr.2 / Gr.5, цирконий B493 R60702, тантал B365 R05200 / R05400, хастеллой, сплавы на основе никеля, инконель 600/625/825, монель 400 / монель K500, сплав B463 20, F51 (дуплексная нержавеющая сталь), A182 F51, A182 F22, A182 F904L

Концевые соединения

Фланцевые концы

Стандарт дизайна

ASME B16.34, EN12516, GB/T 12237

Операция

Пневматический, электрический

Подключить платформу

ISO5211

Пятиходовой шаровой кран GEKO — это специальный шаровой кран, разработанный специально для многоканального распределения жидкости и управления потоками композитных материалов. Его основными особенностями являются интегрированная конструкция проточного канала и эффективная функция переключения.

Уплотнение штока клапана:

В 5-ходовом клапане GEKO используется динамическое нагрузочное уплотнение штока клапана для обеспечения его надёжной герметизации. Благодаря тарельчатым шайбам обеспечивается автоматическая регулировка уплотнения штока клапана для компенсации температурных изменений и естественного износа. Клапан 6"-12" оснащен независимой крышкой сальника, которую можно легко отрегулировать во время эксплуатации. Клапан 1/4"-2" также оснащен основным и вспомогательным уплотнениями штока. Основное уплотнение состоит из нажимной шайбы и уплотнительного кольца. Регулируемое уплотнение штока обеспечивает вторичное уплотнение между штоком и корпусом клапана в области шейки штока.

Четырехместная конструкция:

В стандартной комплектации клапан также оснащён пятью сёдлами. Сёдла клапанов имеют независимое уплотнение, предотвращающее утечку в полости клапана и обеспечивающее правильное положение сферы. Новое седло клапана объединяет функции двунаправленного управления и закрытия в одном клапане, позволяя свободно управлять положением закрытия. Конструкция седла пятиходового шарового крана GEKO обеспечивает двунаправленное горизонтальное уплотнение и низкий рабочий крутящий момент.

Шар/стержень:

Конструкция соединения шара и штока обеспечивает надёжное соединение. Шток клапана размером 1/4"-2" фиксируется штифтом, а шток клапана размером 21/2"-12" интегрирован с шаром и поддерживается кронштейном вала с проушиной. Все штоки клапанов оснащены противовыбросовой защитой. Сфера подвергается прецизионной механической обработке и зеркальной полировке для обеспечения герметичности и снижения рабочего момента. Кромка шара шарового крана серии GKV-243 обработана для уменьшения износа седла клапана и продления срока службы.

Уникальная конструкция пятиходового шарового крана GEKO

Выбор места:

Предоставляет широкий выбор материалов для сидений, отвечающих потребностям

большинства применений. TFM — стандартный материал для седел клапанов.

Другие варианты включают RPTFE, PTFE, UHMWPE и Tek Fi ®.

(TFM с углеродным/графитовым наполнителем). Tek-Fil ® Седло клапана обеспечивает меньше

крутящий момент в условиях высоких температур, высоких циклов и пара.

Взаимозаменяемость:

Многие компоненты, включая шар, шток, седло,

Уплотнения штока и корпуса клапана можно заменять между различными

модели клапанов одинакового размера.

Камерная набивка:

Пятиходовой шаровой кран GEKO предлагает дополнительные камеры

Упаковка. Полое заполнение может снизить вероятность образования среднего

Загрязнение, вызванное задержкой жидкости в трубопроводной среде

Зазор между сферой и стенкой корпуса клапана.

Безопасная установка:

Цельное литье верхнего фланца обеспечивает

правильной установки привода. В условиях полной нагрузки,

приводное устройство можно легко и безопасно разобрать.

Монтажный фланец разработан в соответствии со стандартом ISO 5211 и

Может быть непосредственно вмонтирован для установки. Изменив положение

болт ограничения хода на монтажном фланце, стандартные клапаны могут

достичь всех режимов потока.

Брошюра продукта
Шаровой кран с мягким уплотнением - английский

Пятиходовой шаровой кран GEKO применяется во многих отраслях промышленности.

Нефтехимическая и газовая промышленность
Пятиходовые шаровые краны GEKO широко используются в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Эти полнопроходные клапаны с антикоррозионными покрытиями и стандартными фланцевыми соединениями оптимизируют эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения (-20°C~150°C).
Судостроение и океанотехника
Для условий сильного солевого тумана в морской воде корпус клапана изготовлен из нержавеющей стали 316 и эпоксидного покрытия.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны благодаря мягким уплотнениям и высокопроизводительным фланцевым соединениям обеспечивается надежное дозирование химикатов и снижение затрат на техническое обслуживание
