Name: Пробковый клапан с защитной гильзой | Коррозионностойкий пробковый клапан с футеровкой из ПТФЭ | Металлическое дросселирование
Availability: InStock

Запорный клапан с защитной муфтой и тефлоновым покрытием, металлический дроссельный клапан — GEKO Valve

Диапазон размеров

Трубы NPS от 1/2" до 12" (DN15 до DN300), более крупные размеры до DN600 доступны по запросу.

Варианты материалов кузова

Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M), дуплексная нержавеющая сталь (4A/5A), сплав 20, Hastelloy®, Monel®, Inconel®, титан.

Диапазон температур

Диапазон температур от -50°F до +650°F (-46°C до +343°C), расширенный диапазон возможен при использовании специальных сплавов.

Материал штока/стержня

ASTM A479 Gr. 316, опционально 17-4PH, дуплексная нержавеющая сталь, возможно нанесение низкофрикционного покрытия.

Максимально допустимое рабочее давление

Классы ASME 150 и 300, PN16, PN25, PN40

Сиденья и уплотнители

RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, соединение металл-металл

Материал заглушки

ASTM A351 Gr. CF8M, опционально с упрочняющим покрытием (ENP, Stellite®, Cr-Carbide)

Рейтинг отключения

Класс VI, герметичный запорный клапан (опционально)

Метод выполнения операции

Рычаг, редуктор, пневматический привод, электрический привод, платформа ISO 5211

Тип кузова и порты

Двухходовой (прямой), трехходовой (L- или Т-образный), полноразмерный или уменьшенного диаметра.

Стандарты проектирования

ASME B16.34, API 608, MSS-SP-72

Стандарты подключения концов

Фланцевое соединение: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40

Испытания и проверка

API 598, ISO 5208 Испытание на давление и герметичность

Дополнительные методы неразрушающего контроля: рентгенография, ультразвуковой контроль, магнитопорошковая дефектоскопия.

Размеры при личном контакте

ASME B16.10, ISO 5752

Особые конструктивные особенности

Двунаправленное уплотнение, низкий крутящий момент при работе, различные варианты седел клапанов, полный поток через отверстие, модульный привод, коррозионная и износостойкость, длительный срок службы.

Приложения

Нефтегазопроводы, нефтехимическая переработка, системы подачи топлива, городское водоснабжение и водоотведение, химические заводы, электроэнергетика

- Диапазон размеров: 1–16 дюймов

- Материал корпуса: углеродистая сталь / нержавеющая сталь или другие

- Материал вилки и корпуса: CD4‑MCU

- Уплотнительный компонент: футеровка из ПТФЭ

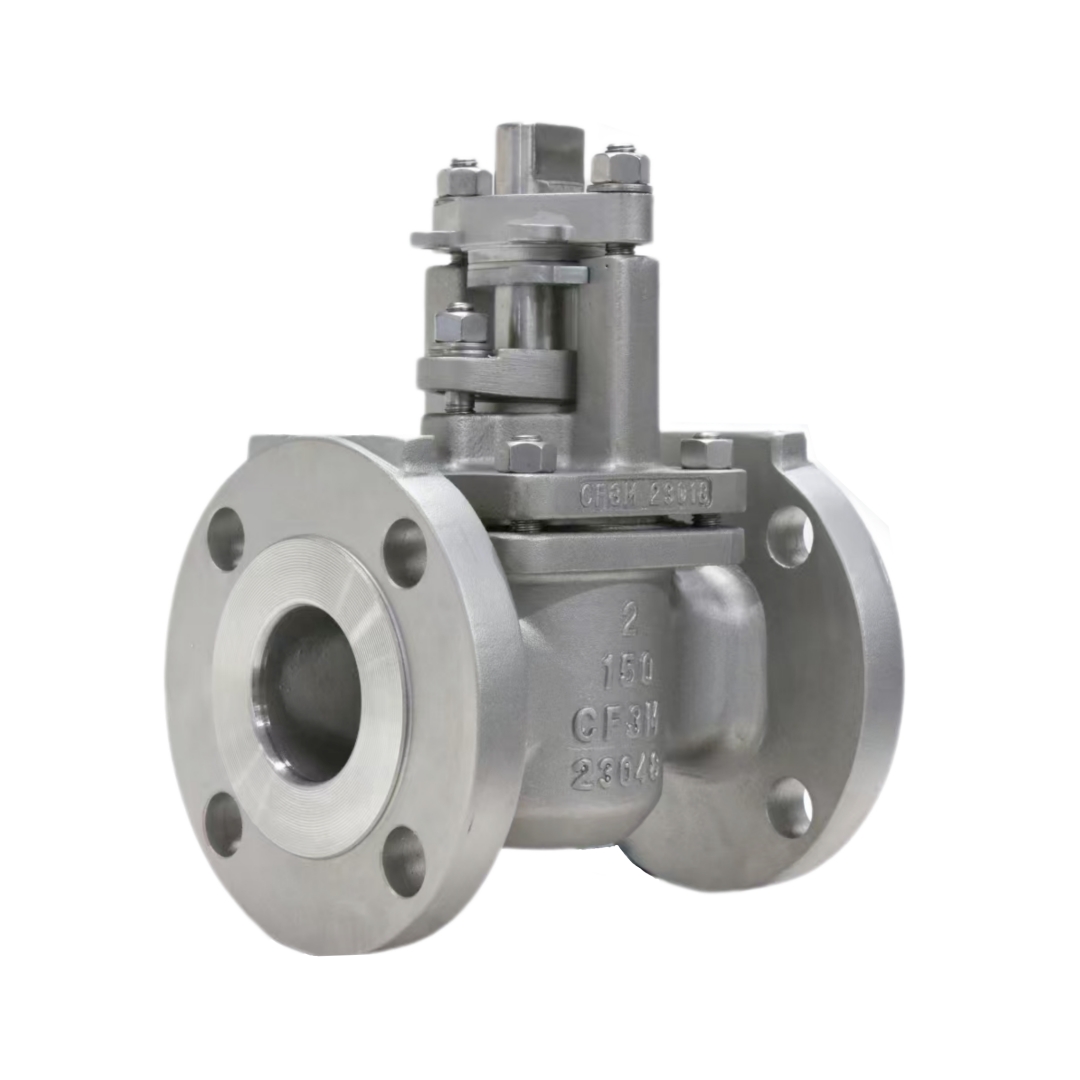

Пробковый клапан GEKO с защитной оболочкой и футеровкой — это специально разработанный пробковый клапан с футеровкой.

Разработан для обеспечения надежного регулирования потока и герметичного отключения.

в коррозионных, высокоскоростных и насыщенных шламом условиях эксплуатации. Оборудован

Эта уникальная конструкция оснащена защитной металлической оболочкой, установленной на вилке.

защищает тефлоновую прокладку от сильной эрозии во время работы клапана.

при эксплуатации с высоким перепадом давления.

Принцип проектирования

Металлическая защитная втулка надежно закреплена на заглушке и зафиксирована на месте.

с приваренным к нижней части корпуса клапана штифтом. Подшипники установлены на сепараторе.

поддерживать контролируемый зазор между клеткой и заглушкой, обеспечивая плавное движение.

Свободное вращение заглушки во время работы. Во время регулирования дроссельной заслонки происходит герметизация.

Металлическое соединение между клеткой и телом; при этом надежное отключение обеспечивает

Уплотнение металлической прокладки из ПТФЭ. Каркас физически закрывает и защищает ПТФЭ-прокладку.

Защитная облицовка от прямого удара и эрозии, вызванной быстро движущимися технологическими жидкостями.

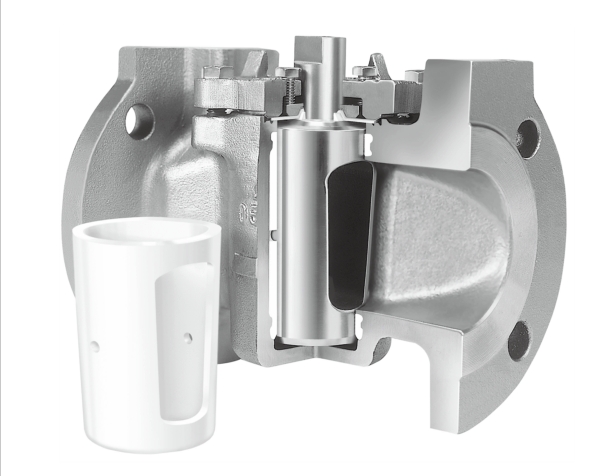

Уникальная конструкция запорного клапана с защитной втулкой из клеточной оболочки.

Cage-Type Plug Valve with PTFE Sleeve Protection

Защита футеровки из ПТФЭ — металлический каркас поглощает удары жидкости на высоких скоростях, значительно продлевая срок службы футеровки.
Дроссельное регулирование "металл к металлу" — стабильная работа дросселя без повреждения мягких уплотнительных элементов.
Совместимость с высокоскоростными жидкостями — уменьшает турбулентность и возмущения потока, обеспечивая более плавное прохождение жидкости.

Превосходная коррозионная стойкость — уплотнительный узел с футеровкой из ПТФЭ выдерживает воздействие широкого спектра агрессивных химических сред.

Надежное обслуживание суспензий — оптимизировано для технологических жидкостей, содержащих абразивные частицы и взвешенные твердые частицы.

Запорный клапан GEKO с клеткой и защитной втулкой из ПТФЭ.

Нефть и газ
Трубопроводы, резервуары для хранения и системы нефтеперерабатывающих заводов, предназначенные для транспортировки нефти и газа на этапах добычи, транспортировки и переработки, требующие высокого давления, коррозионной стойкости, низкого крутящего момента и надежного уплотнения.
Нефтехимическая и химическая промышленность
Работа с кислотами, щелочами, органическими растворителями, высокотемпературными полимерами и агрессивными средами на химических заводах и перерабатывающих предприятиях.
Энергетика и электроэнергетика
Системы распределения пара, подачи воды в котлы, системы охлаждения и вспомогательные системы на тепловых и атомных электростанциях, требующие высокой надежности и длительного срока службы.
Муниципальное водоснабжение и водоотведение
Трубопроводы для водоснабжения, очистки сточных вод, дозирования химикатов и транспортировки шлама требуют износостойкости, коррозионной стойкости и герметичности.
Морская и шельфовая добыча
Топливные системы, балластные воды, трубопроводы пресной воды на судах и морских платформах; системы, работающие в морской воде и требующие коррозионной стойкости и надежной герметизации.
Продукты питания, напитки и фармацевтика
Системы регулирования потока, распределения и CIP-очистки на предприятиях по производству напитков, молочной продукции, пивоварения и фармацевтической промышленности, требующие гигиены, коррозионной стойкости и простоты очистки.
Специализированные и промышленные
Высоковязкие или затвердевающие среды, такие как асфальт, сера, полимеры и суспензии; газы, такие как азот, водород и инертные газы, требующие подогреваемых рубашек, износостойкости и работы с низким крутящим моментом.
