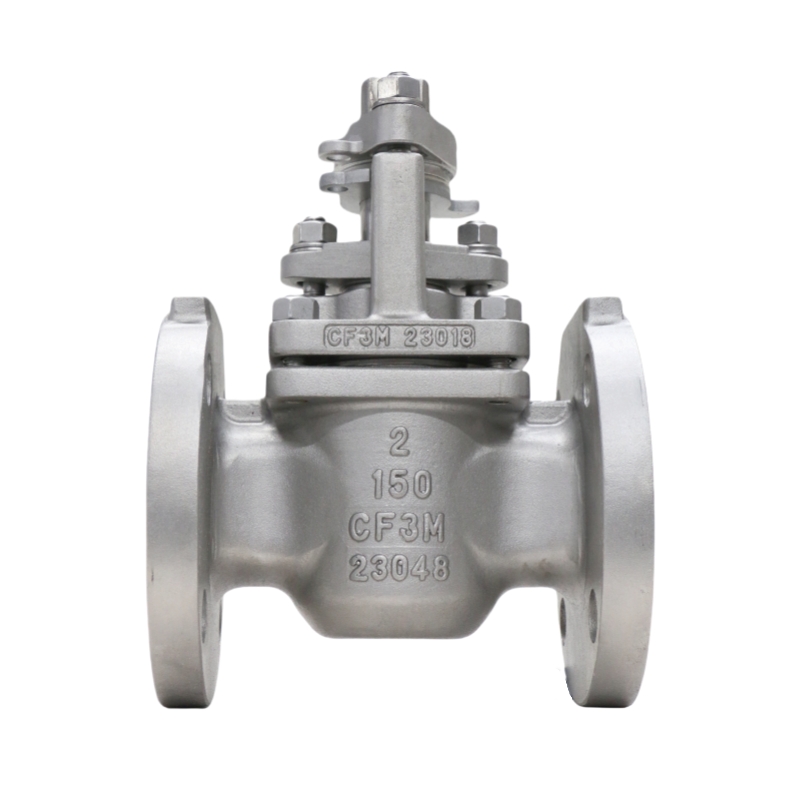

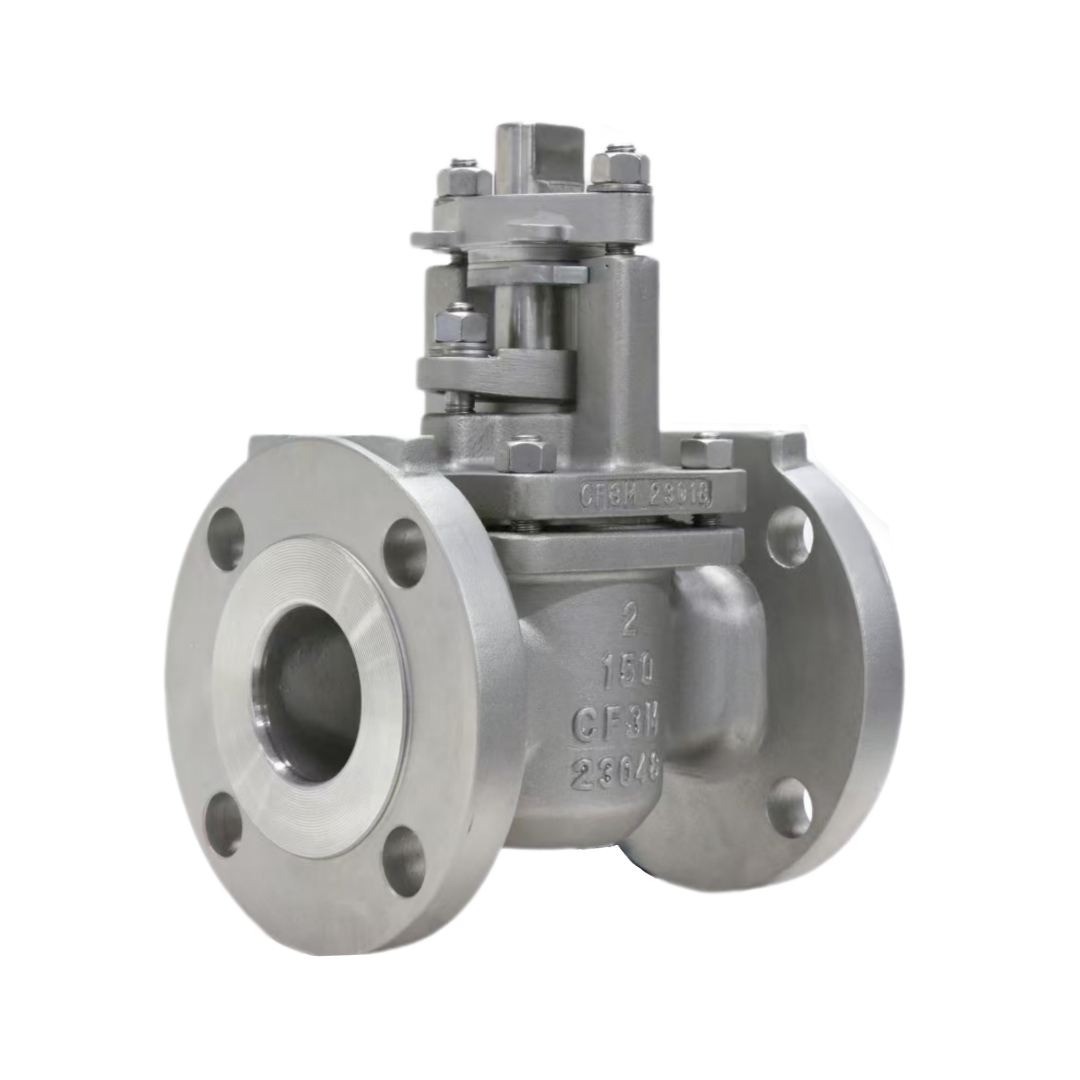

Name: Смазываемый пробковый клапан с футеровкой из ПТФЭ | Промышленный пробковый клапан с двойным уплотнением
Availability: InStock

Смазываемый пробковый клапан с тефлоновым покрытием | Промышленный пробковый клапан с двойным уплотнением

Диапазон размеров

Трубы NPS от 1/2" до 24" (DN15 до DN600), более крупные размеры до DN600 доступны по запросу.

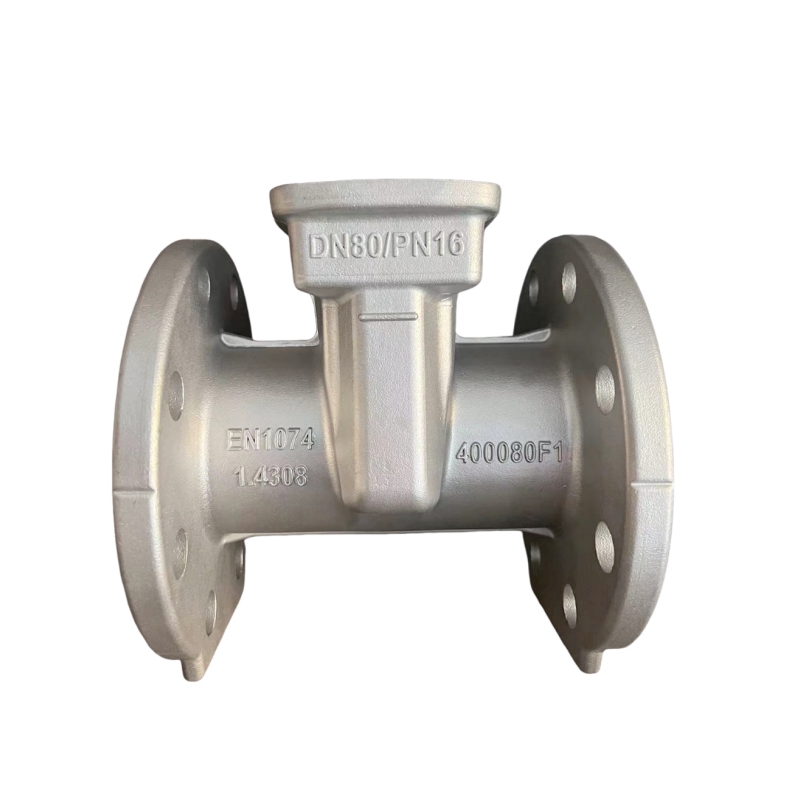

Варианты материалов кузова

Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M), дуплексная нержавеющая сталь (4A/5A), сплав 20, Hastelloy®, Monel®, Inconel®, титан.

Диапазон температур

Диапазон температур от -50°F до +650°F (-46°C до +343°C), расширенный диапазон возможен при использовании специальных сплавов.

Материал штока/стержня

ASTM A479 Gr. 316, опционально 17-4PH, дуплексная нержавеющая сталь, возможно нанесение низкофрикционного покрытия.

Максимально допустимое рабочее давление

Классы ASME 150 и 300, PN16, PN25, PN40

Сиденья и уплотнители

RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, соединение металл-металл

Материал заглушки

ASTM A351 Gr. CF8M, опционально с упрочняющим покрытием (ENP, Stellite®, Cr-Carbide)

Рейтинг отключения

Класс VI, герметичный запорный клапан (опционально)

Метод выполнения операции

Рычаг, редуктор, пневматический привод, электрический привод, платформа ISO 5211

Тип кузова и порты

Двухходовой (прямой), трехходовой (L- или Т-образный), полноразмерный или уменьшенного диаметра.

Стандарты проектирования

ASME B16.34, API 608, MSS-SP-72

Стандарты подключения концов

Фланцевое соединение: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40

Испытания и проверка

API 598, ISO 5208 Испытание на давление и герметичность

Дополнительные методы неразрушающего контроля: рентгенография, ультразвуковой контроль, магнитопорошковая дефектоскопия.

Размеры при личном контакте

ASME B16.10, ISO 5752

Особые конструктивные особенности

Двунаправленное уплотнение, низкий крутящий момент при работе, различные варианты седел клапанов, полный поток через отверстие, модульный привод, коррозионная и износостойкость, длительный срок службы.

Приложения

Нефтегазопроводы, нефтехимическая переработка, системы подачи топлива, городское водоснабжение и водоотведение, химические заводы, электроэнергетика

Технические характеристики

- Диапазон размеров: 1/2"‑24"

- Материал внутренней облицовки: первичный ПТФЭ / ПТФЭ с графитовым наполнителем

- Корпус: варианты из углеродистой стали, нержавеющей стали и сплавов.

- Управление: ручное, зубчатое, пневматическое или электрическое автоматическое.

— Уровни контроля внешних утечек могут быть заданы индивидуально по запросу.

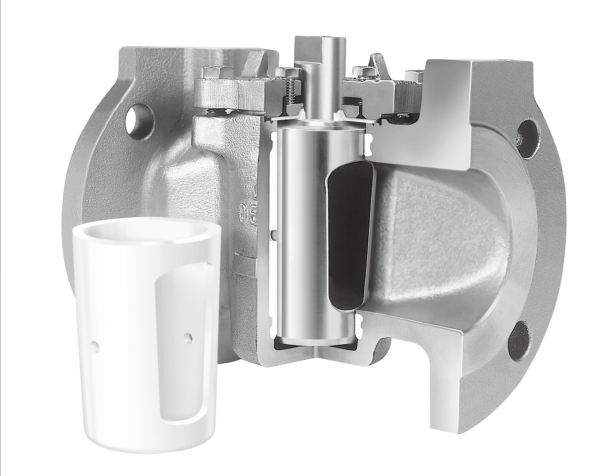

Основной принцип проектирования

Основной герметизирующий слой выполнен из политетрафторэтилена (ПТФЭ) с широким периметром.

поверхность, обеспечивающая гораздо более высокую герметичность, чем стандартные шаровые или задвижные клапаны.

Низкое трение, обеспечиваемое футеровкой из ПТФЭ, гарантирует встроенную самосмазку.

Вилка плавно работает даже после полного открытия или закрытия.

длительные периоды.

Для обеспечения двойной защиты используются две независимые системы герметизации.

защита от внешних протечек. Вторичное кольцо из ПТФЭ обеспечивает дополнительный уровень защиты.

Защита уплотнения штока, идеально подходит для работы в жестких условиях с интенсивным термическим циклированием.

Динамические пружинные шайбы поддерживают постоянное и стабильное усилие сжатия на прокладке.

уплотнители для компенсации изменений теплового расширения-сжатия при многократном воздействии

Обслуживание теплового цикла. Дополнительно доступны порты для контроля впрыска.

верхнее первичное наружное уплотнение.

Преимущества:

- Сокращение незапланированных простоев: замена шаровых и задвижных клапанов на футерованные пробковые клапаны GEKO значительно сокращает потери производства и расходы на техническое обслуживание.

- Простая регулировка в полевых условиях: Долговременную герметичность можно быстро восстановить, отрегулировав болты, расположенные сверху, без полной разборки клапана.

- Двухштоковая защита от утечек: двойные независимые уплотнительные слои эффективно предотвращают утечку рабочей среды в атмосферу.

Cage-Type Plug Valve with PTFE Sleeve Protection

- Самосмазывающаяся гильза цилиндра с низким коэффициентом трения: плавное вращение свечи после длительной работы на холостом ходу.

Отсутствие риска залипания для редко используемых петель.

- Экономичная и долговечная работа: сбалансированная стоимость покупки и увеличенный срок службы.

циклы обслуживания, обеспечивающие выдающиеся долгосрочные экономические выгоды.

Доступные варианты и опции

- Стандартный запорный клапан с тефлоновым покрытием

- Термоциклический запорный клапан для работы в тяжелых условиях с запатентованной выдвижной уплотнительной прокладкой.

- Гравитационный пробоотборный клапан для систем отбора проб твердых и жидких веществ

- Запорный клапан высокого давления класса 600 с футеровкой, многопортовая конфигурация по запросу.

Химическая и коррозионная промышленность
Осуществляет контроль за изоляцией и отбором проб кислот, рассолов, фосфорно-кислотных суспензий, зеленого щелока и других коррозионных жидкостей внутри технологических трубопроводов и резервуаров для хранения.

Условия эксплуатации:Коррозионностойкое уплотнение с тефлоновым покрытием, длительный статический режим работы в режиме ожидания, плавная работа с низким коэффициентом трения после длительного простоя, защита от утечек опасных сред.
Система термоциклирования для обработки тепла
Предназначен для использования в высокотемпературных циркуляционных трубопроводах, требующих надежной герметизации при многократных циклах нагрева и охлаждения.

Условия эксплуатации:Двойная независимая защита штока от утечек, подпружиненная сальниковая набивка для компенсации термического расширения-сжатия, требование безопасности, исключающее внешнюю утечку.
Гравитационный отбор проб и впрыскивание катализатора
Устанавливается под силосами, бункерами и реакционными сосудами для отбора проб под действием силы тяжести, дозирования порций и впрыскивания катализатора.

Условия эксплуатации:Режим работы с нечастыми сменами, роторный отбор проб на 180°, ручное или автоматическое управление, надежная герметизация в течение длительных периодов ожидания.
Производство целлюлозы и бумаги
Регулирует поток известкового раствора, неочищенной речной воды, зеленого щелока и отработанного раствора в трубопроводах целлюлозно-бумажного комбината.

Условия эксплуатации:Футеровка, устойчивая к абразивным суспензиям, уплотнительная поверхность большого периметра, регулируемое верхнее крепление для быстрого обслуживания уплотнения на месте без снятия клапана.
Очистные сооружения для сточных вод и осадка
Режим включения/выключения для отработанного осадка, известкового молока и коррозионно-активных сточных вод внутри очистных сооружений.

Условия эксплуатации:Антиэрозионная футеровка из ПТФЭ, устойчивая к взвешенным твердым частицам, обеспечивает длительный срок службы и позволяет сократить незапланированные простои и затраты на техническое обслуживание.
Горнодобывающая и перерабатывающая промышленность
Осуществляет транспортировку серной кислоты, содержащей цинк, минеральной суспензии и агрессивных перерабатывающих жидкостей по трубопроводам горнодобывающей промышленности.

Условия эксплуатации:Высокопрочная коррозионностойкая футеровка, альтернативное решение для замены шаровых и задвижных клапанов, низкая общая стоимость эксплуатации в долгосрочной перспективе.
