ГКВ655 Пробковый клапан клеточного типа, антистатичный и огнестойкий доступны в четырёх различных вариантах. На рисунке указана основная информация о клапане с точки зрения его конечного размера (в соответствии с API 6D, BS 5353, ANSI B16.10 и DIN 3202/F1.) и размера проточного отверстия через клапан. Возможность проектирования различных отверстий, быстрое открытие/закрытие, простота обслуживания, минимальное сопротивление потоку, антистатичная и огнестойкая конструкция.

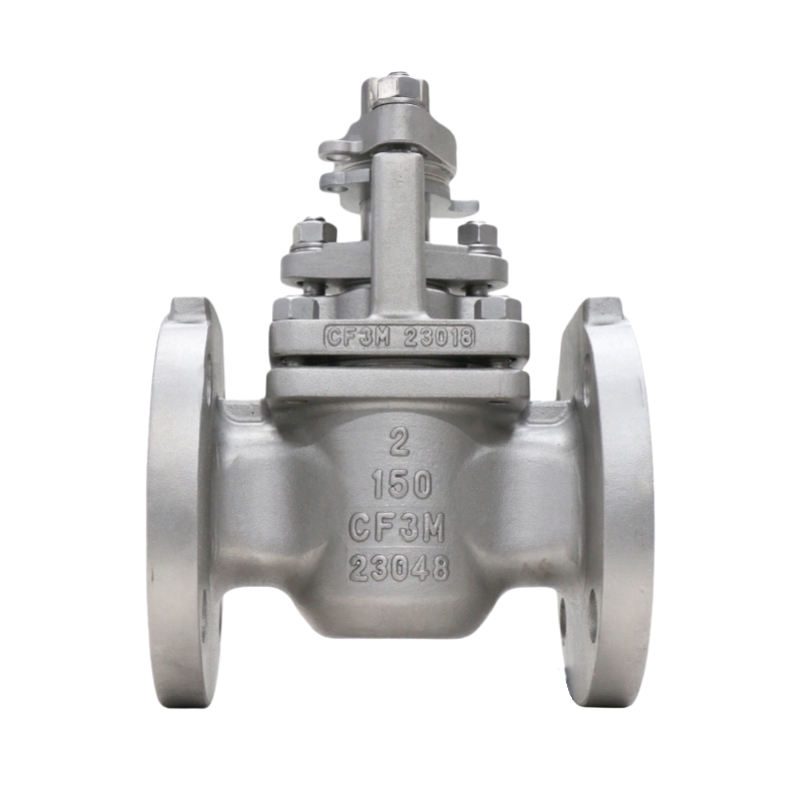

Пробковый клапан GKV клеточного типа, антистатический и огнестойкий
| |
Диапазон размеров NPS от 1/2" до 12" (от DN15 до DN300), большие размеры до DN600 доступны по запросу | Варианты материалов корпуса Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M), дуплексная нержавеющая сталь (4A/5A), сплав 20, Hastelloy®, Monel®, Inconel®, титан |
Диапазон температур от -50°F до +650°F (от -46°C до +343°C), расширенные диапазоны доступны со специальными сплавами | Материал штока/вала ASTM A479 Gr. 316, опционально 17-4PH, дуплексная нержавеющая сталь, доступно покрытие с низким коэффициентом трения |
Максимально допустимое рабочее давление Класс ASME 150 и 300, PN16, PN25, PN40 | Седла и уплотнители УПТФЭ, TFM1600, Tek-Fil®, ПЭЭК, СВМПЭ, металл-металл |
Материал штекера ASTM A351 Gr. CF8M, опционально с твердосплавным покрытием (ENP, Stellite®, карбид хрома) | Рейтинг отключения Класс VI, опционально герметичное закрытие |

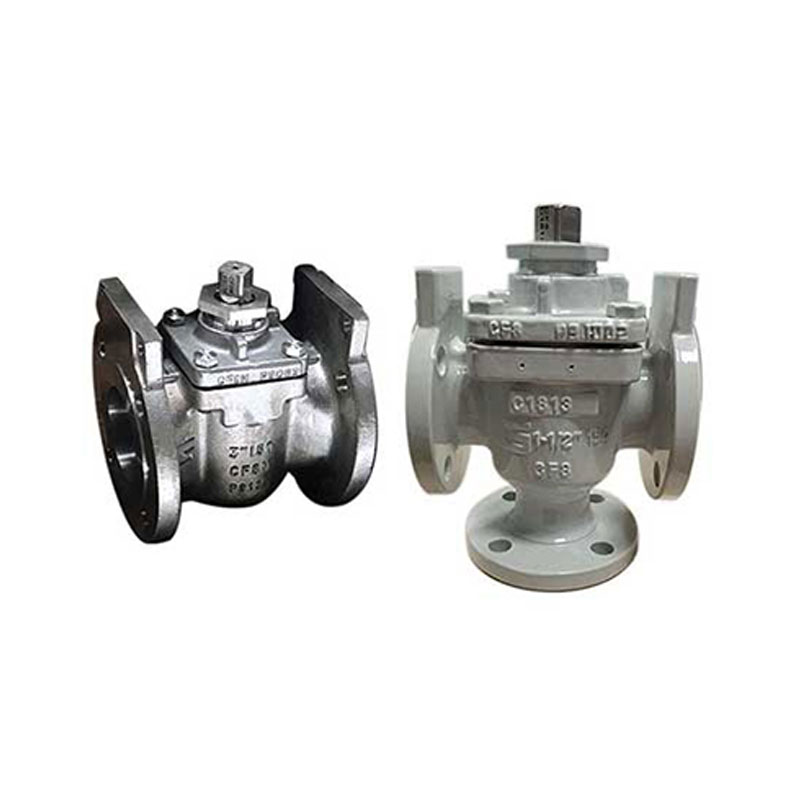

Метод эксплуатации Рычаг, редукторный привод, пневматический привод, электрический привод, платформа ISO 5211 | Тип кузова и порты 2-ходовой (прямой), 3-ходовой (Г- или Т-образный), полнопроходной или с уменьшенным проходом |
Стандарты проектирования ASME B16.34, API 608, MSS-SP-72 | Стандарты концевых соединений Фланцевое: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Тестирование и инспекция Испытание под давлением и на герметичность по API 598, ISO 5208 Дополнительные методы неразрушающего контроля: радиография, ультразвук, магнитопорошковый контроль | Измерения лицом к лицу ASME B16.10, ISO 5752
|
Особые конструктивные особенности Двунаправленное уплотнение, низкий рабочий крутящий момент, несколько вариантов седел, полнопроходной поток, модульное приведение в действие, устойчивость к коррозии и износу, длительный срок службы | Приложения Нефте- и газопроводы, нефтехимическая переработка, системы подачи топлива, городское водоснабжение и водоотведение, химические заводы, энергетика |
Короткий узор
Компактные габаритные размеры, как у задвижки.
Площадь проходного сечения: 40–50% от площади проходного сечения полнопроходного крана.
Подходит для применений, где допустимо некоторое снижение расхода.
Доступно в классах 150 и 300.
Регулярный узор
Увеличенные личные размеры.
Площадь проходного сечения: приблизительно 50% от полного проходного сечения.
Обеспечивает минимальные потери потока и оптимизирует общие размеры клапана за счет использования прямоугольного порта.
Доступно в классах 600 и 900.
Пожарная безопасность
Муфтовые пробковые краны могут поставляться в пожаробезопасном исполнении в соответствии со стандартом API 607.
Антистатическая конструкция
Статическое электричество может накапливаться вокруг вилки из-за тока в линии или трения.
между заглушкой и втулкой из ПТФЭ.
Антистатическое исполнение: токопроводящее кольцо вставляется в паз в регулировочном
винт, создающий электрическое соединение между штекером и корпусом клапана для
безопасно рассеивать статический заряд.
Продувочные соединения
Корпуса клапанов могут поставляться с одним или двумя продувочными соединениями, что позволяет
При необходимости внутреннюю часть клапана следует очищать.
Устранение полости
Клапаны могут быть снабжены выпускным отверстием или прорезью в заглушке.
Эта функция необходима для услуг, которые вызывают повышение давления или
полимеризация при закрытом клапане.
Уникальная конструкция серии пробковых кранов GEKO

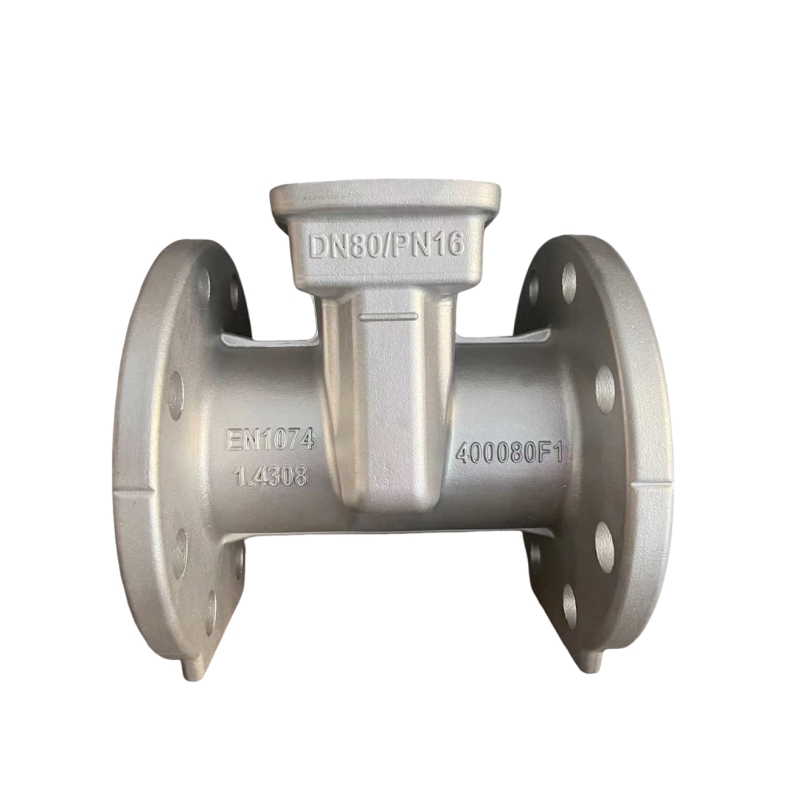

Дизайн кузова

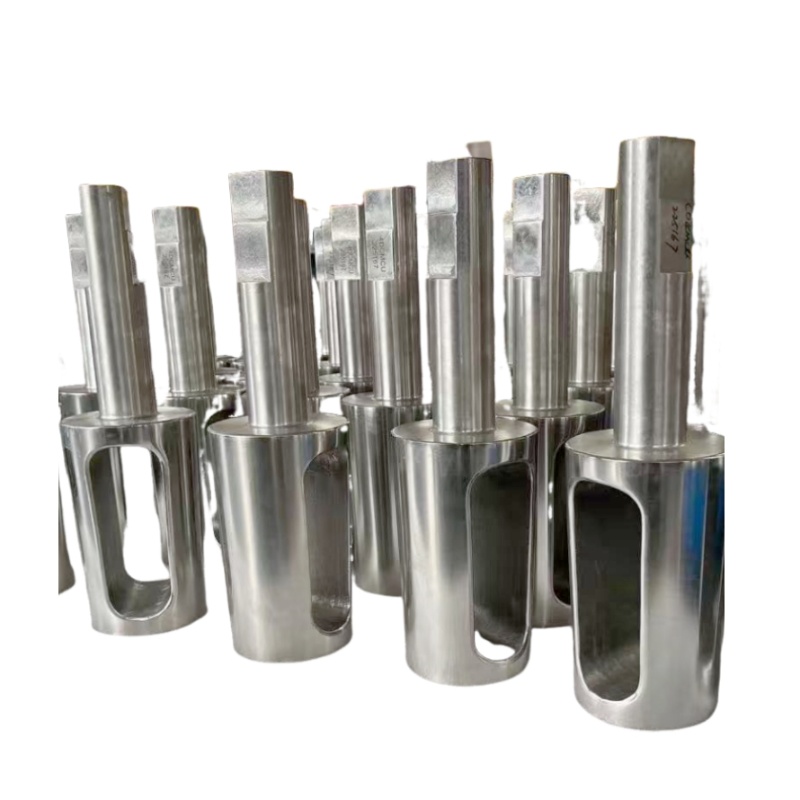

- Втулка из ПТФЭ служит седлом для плунжера клапана, исключая контакт металла с металлом.
- Достигается низкое усилие вращения и предотвращение заедания, что позволяет использовать любую комбинацию материалов корпуса и заглушки.
- Обеспечивается надежная герметичность, клапаны практически не требуют обслуживания.
- Текучесть ПТФЭ под воздействием температуры и давления предотвращается герметизирующими кромками, отлитыми вокруг отверстий корпуса. Эти кромки также предотвращают вращение втулки во время работы.
Герметичность и производительность
- Высокая производительность достигается за счет плотного контакта между заглушкой и надежно закрепленной втулкой из ПТФЭ, а также отдельных атмосферных уплотнений.
- Первичное уплотнение от атмосферы обеспечивается седлом из ПТФЭ. Даже после длительной эксплуатации и износа седла клапаны GEKO сохраняют эффективную герметизацию от атмосферы.
- Уплотнение фланца крышки использует мембрану из ПТФЭ, защищенную металлической мембраной, с дополнительным кольцом из ПТФЭ и дельта-кольцом для предотвращения утечки через шток.
Защита от повреждений рукава
- Клапаны GEKO оснащены специальным механизмом, обеспечивающим полную герметизацию от атмосферы.
даже если рукав поврежден.
- В случае серьезного повреждения втулки конусную заглушку можно отрегулировать для равномерного
сожмите волокнистую набивку из ПТФЭ, которая удерживается между двумя упорными кольцами.
- При затягивании регулировочного винта буртик на упорном кольце оттягивается вниз.
к краю крышки, сжимая набивку для полной герметизации в условиях жестких
условия.
Рабочий крутящий момент и уплотнение
- Пробковые краны GEKO обеспечивают герметичное уплотнение при низком рабочем крутящем моменте.
- Модели полуразмера «-2» имеют внутреннюю предварительную затяжку набивки с помощью
Уникальная технология GEKO.
- Модели размером 2/2 "-12" используют отдельную крышку сальника, которую легко отрегулировать без
разборка или снятие приводов, конструкция которых равномерно распределяет нагрузку на
упаковка.
Дополнительное твердое покрытие – Stellite®
- Седла клапанов могут быть покрыты кобальт-хромовым сплавом Stellite®, обеспечивающим:
- Отличная коррозионная стойкость
- Возможность работы при высоких рабочих температурах
- Высокая твердость для превосходной износостойкости

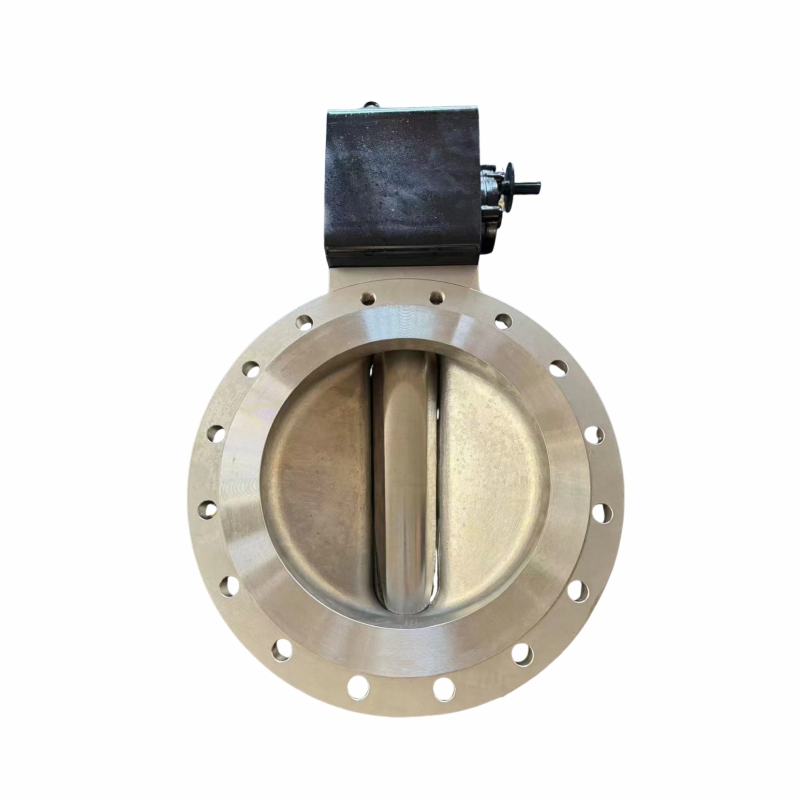

Пробковый клапан GEKO с клеточным типом и защитой втулки из ПТФЭ
ГКВ655 Пробковый клапан клеточного типа, антистатичный и огнестойкий доступны в четырёх различных вариантах. На рисунке указана основная информация о клапане с точки зрения его конечного размера (в соответствии с API 6D, BS 5353, ANSI B16.10 и DIN 3202/F1.) и размера проточного отверстия через клапан. Возможность проектирования различных отверстий, быстрое открытие/закрытие, простота обслуживания, минимальное сопротивление потоку, антистатичная и огнестойкая конструкция.
