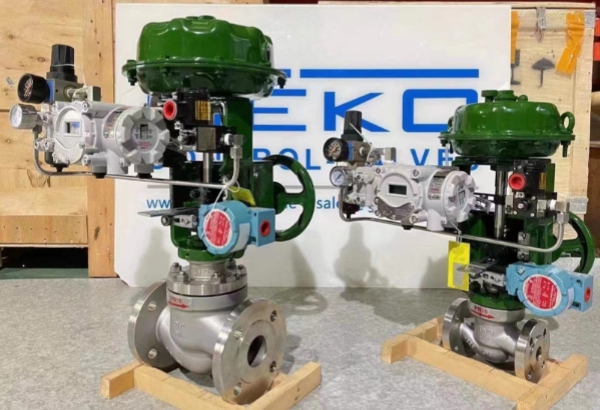

Класс герметичности и диапазон регулирования регулирующего клапана: «пределы» производительности клапана.

Если значение Cv определяет, какую работу может совершить клапан, то класс утечки (Класс утечки) и дальность действия (Дальность действия) определяют «качество работы», выполняемой клапаном.

       Класс утечки Нижний предел производительности: насколько плотно может закрыться клапан?

       Дальность действия Верхний предел производительности: насколько широко может регулироваться клапан?

Многие инциденты на производстве происходят не потому, что клапан не может пропускать поток, а потому, что клапан... не закрывается должным образом (что приводит к утечкам газа под высоким давлением, материальным потерям) или не может правильно отрегулировать (вызывая нестабильность при низком расходе и насыщение при высоком расходе).

В этой статье мы объясним два ключевых показателя, определяющих «уровень» производительности клапана.

01. Урок по устранению утечек: Искусство закрытия клапана

В мире не существует абсолютной «нулевой утечки». Даже между атомами металлов есть зазоры.

В отрасли применяется следующий стандарт: ANSI/FCI 70-2 (соответствует IEC 60534-4). Этот стандарт делит утечки на 6 классов.

Вот подробное описание часто используемых классов:

Класс IV: Стандарт для металлических уплотнений

• Определение: Утечка не превышает 0,01% от номинального значения Cv.
• Приложение: Большинство обычных односедельных клапанов и клапанов с распоркой.
• Интуитивное понимание: Для клапана с Cv=100 небольшая утечка может быть неслышна человеческому уху, но приборы способны её обнаружить.

Пятый класс: Трудный шаг, который нужно преодолеть

• Определение: Чрезвычайно низкий уровень утечек, рассчитанный по сложной формуле (зависящей от перепада давления и размера отверстия), примерно в 100 раз ниже, чем у класса IV.
• Приложение: Ситуации, требующие чрезвычайно высокой герметичности металла, обычно предполагают точную шлифовку седла и диска клапана.

Класс VI: Мир мягких тюленей

• Определение: Герметичное уплотнение
• Метод тестирования: Через клапан продувается воздух, подсчитывается количество выходящих пузырьков в минуту. Например, клапан диаметром 1 дюйм не должен пропускать более 1 пузырька в минуту.
• Материал: Этого можно добиться практически только с помощью мягких материалов, таких как ПТФЭ (тефлон) или резина.
• Ограничения: Мягкие уплотнения плохо работают при высоких температурах (обычно) < 230°C).

💡 Ловушка выбора:

Не следует слепо стремиться к классу VI. Если вы работаете с паром высокой температуры и высокого давления и вам необходим класс VI, производители смогут предложить только дорогостоящие специальные металлические конструкции, что приведет к резкому росту затрат и неопределенному сроку службы. Как правило, для регулирующих клапанов достаточно класса IV.

02 Диапазон измерений: идеал против реальности

Дальность действия, также известная как Коэффициент снижения мощностиопределяется следующим образом:

Отношение между максимальным регулируемым расходом и минимальным регулируемым расходом клапана.

• Линейные клапаны: Теоретически, диапазон действия составляет примерно 30:1.
• Клапаны с равным процентным соотношением: Теоретически, диапазон действия составляет примерно 50:1 или даже 100:1.

Почему обозначение "100:1" на образцах вводит в заблуждение:

Диапазон значений, указанный на образцах, называется Встроенная дальность действия.

Но в полевых условиях мы имеем дело с Диапазон действия установленного оборудования.

Помните об этом Управление клапаном, S?

Сопротивление трубы «съест» разницу давлений клапана.

• S = 1 (Идеальный вариант): Установленная дальность действия равна внутренней дальности действия.
• S = 0,1 (распространенный случай): клапан, рассчитанный на соотношение 50:1, может иметь фактический диапазон регулировки только 5:1!

Что это значит?

Это означает, что когда расход снизится до 20%, клапан может уже находиться в закрытом положении и стать нестабильным.

✅ Инженерное правило:

Не следует слепо доверять данным выборки. В системах с низкими значениями S необходимо рассчитать диапазон регулируемого расхода. Если фактический диапазон расхода широк (например, минимальный расход при запуске, максимальный расход при нормальной работе), одного клапана может быть недостаточно.разделенный диапазонВозможно, потребуется решение с использованием нескольких клапанов, работающих параллельно.
