Типы и области применения клапанов для СПГ: понимание важности клапанов GEKO в системах СПГ.

В сфере СПГ (сжиженный природный газ)В системах СПГ выбор и применение правильных клапанов имеют решающее значение для обеспечения безопасности, эффективности и надежности системы. Клапаны широко используются на различных этапах производства СПГ, от хранения до транспортировки. Среди наиболее известных брендов, предлагающих решения в области клапанов для СПГ, компания GEKO выделяется своими инновациями и высокими стандартами качества, обеспечивая оптимальные решения для всех областей применения СПГ. Ниже мы рассмотрим несколько ключевых типов клапанов, используемых в системах СПГ, и подчеркнем вклад GEKO в отрасль.

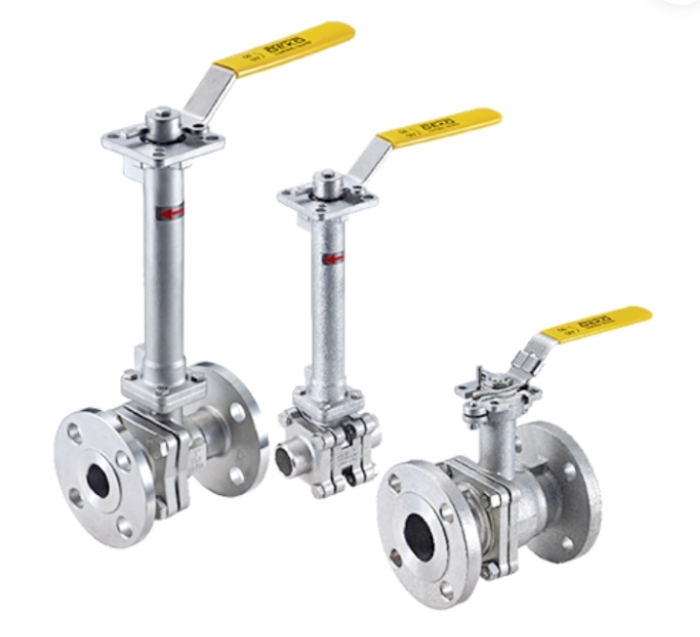

1. Шаровые клапаны для сверхнизкотемпературного сжиженного природного газа (СПГ).

Шаровые клапаны для СПГ, предназначенные для работы при сверхнизких температурах, являются наиболее распространенным и широко используемым типом клапанов в системах СПГ. Они разработаны для работы в условиях экстремальных температур и давлений, встречающихся при хранении и транспортировке СПГ.

Особенности конструкции:

• Длинногорлый колпак клапана: стандартная конфигурация для удобства эксплуатации и обслуживания.
• Шток клапана с защитой от прорыва: обеспечивает надежную фиксацию штока клапана даже под внутренним давлением, предотвращая риск прорыва.
• Функция двойной блокировки и сброса давления: позволяет удалять СПГ из камеры клапана во время закрытия, предотвращая аномальное повышение давления из-за испарения, вызванного нагревом.
• Специальная конструкция седла: как правило, это металлические уплотнения или мягкие уплотнения с эластичными компенсационными структурами, предназначенные для адаптации к усадке при низких температурах.

Приложения:

• Входы и выходы резервуаров для хранения СПГ
• соединения погрузочного рукава
• системы обработки испаряющегося газа (BOG)
• Устройства понижения давления и испарители

Клапаны GEKO, разработанные для работы в экстремальных температурных условиях и обеспечивающие бесперебойную работу, превосходно зарекомендовали себя в этих ответственных областях применения. Благодаря передовым материалам и инновационным технологиям герметизации GEKO, эти клапаны гарантируют бесперебойную и безопасную работу установок СПГ.

2. Сверхнизкотемпературные шаровые клапаны для СПГ

Шаровые запорные клапаны для СПГ, используемые для точного регулирования потока или в системах, требующих надежного перекрытия, играют важную роль в регулировании потока СПГ в трубопроводах и системах, предъявляющих высокие требования к надежности.

Особенности конструкции:

• Угловой или Y-образный корпус клапана: низкое сопротивление потоку и легкий сброс, предотвращающий задержку рабочей среды.
• Крышка клапана дискового типа: разработана для лучшего противостояния нагрузкам, вызванным колебаниями температуры.
• Сильфонный уплотнитель: важный элемент, создающий металлический барьер и исключающий риск протечек при низких температурах.

Приложения:

• Системы управления потоком (например, системы экстракции образцов)
• Применение в условиях повышенной герметичности во взрывоопасных зонах.
• Вход/выход компрессоров BOG
• Трубопроводы для подачи контрольно-измерительного газа или азота

Благодаря опыту компании GEKO, эти клапаны созданы для работы в сложных условиях давления и температуры в системах СПГ, обеспечивая стабильную и герметичную работу.

3. Сверхнизкотемпературные задвижки для СПГ

Задвижки используются в крупномасштабных трубопроводах СПГ, где для полного перекрытия потока необходимы полный проходной тракт и низкое сопротивление потоку.

Особенности конструкции:

• Жесткая клиновидная или эластичная конструкция затвора: предназначена для компенсации различной степени усадки корпуса клапана и затвора при низких температурах.
• Конструкция с полным проходным сечением: минимизирует сопротивление потоку, позволяя устройствам для прочистки (очистки) легко проходить через отверстие.

Приложения:

• Основные трубопроводы СПГ, требующие полномасштабных операций.
• Крупные входные/выходные трубопроводы на станциях приема СПГ или заводах по сжижению природного газа.

Задвижки GEKO отличаются высокой прочностью и превосходными герметизирующими свойствами, что делает их идеальным выбором для ответственных применений в трубопроводах СПГ, где требуется максимальный расход.

4. Предохранительные и сбросные клапаны для СПГ при сверхнизких температурах

Эти клапаны являются важными предохранительными устройствами, защищающими оборудование и трубопроводы для сжиженного природного газа от повреждений, вызванных избыточным давлением.

Особенности конструкции:

• Предназначен для газожидкостного потока: обеспечивает безопасную вентиляцию при изменяющихся условиях потока.
• Изоляция пружинной камеры: предотвращает воздействие на пружину низкотемпературных сред.
• Надежная герметизация: обеспечивает точное открытие при заданном давлении и плотное закрытие после повторной установки.

Приложения:

• Резервуары для СПГ (основной и резервный предохранительные клапаны)
• Защита от избыточного давления для трубопроводов и сосудов под давлением СПГ
• системы BOG

Предохранительные клапаны GEKO обеспечивают исключительную надежность и точность, гарантируя безопасность и работоспособность систем СПГ даже в условиях экстремального давления.

5. Обратные клапаны для сверхнизких температур СПГ

Обратные клапаны предотвращают обратный поток рабочей среды, обеспечивая защиту ключевого оборудования в системах СПГ.

Особенности конструкции:

• Конструкция с поворотным или подъемным механизмом: обеспечивает быструю реакцию при низких расходах.
• Надежная герметизация: предотвращает утечку под противодавлением.

Приложения:

• Выходы насосных станций для СПГ предотвращают обратный поток во время остановки насоса.
• Входы/выходы компрессора
• Трубопроводы, в которых могут возникать условия обратного потока.

Обратные клапаны GEKO изготовлены из высококачественных материалов, что обеспечивает их долговечность и эффективную работу, особенно в предотвращении обратного потока в системах СПГ.

6. Другие специальные клапаны для СПГ

Низкотемпературные поворотные затворы: Используется для регулирования или перекрытия потока большого диаметра с малым перепадом давления, например, в вентиляционных и газопроводах.

Игольчатые клапаны: Используется для очень точного регулирования расхода в системах, требующих малых скоростей потока, таких как линии подачи измерительного давления или системы отбора проб.
