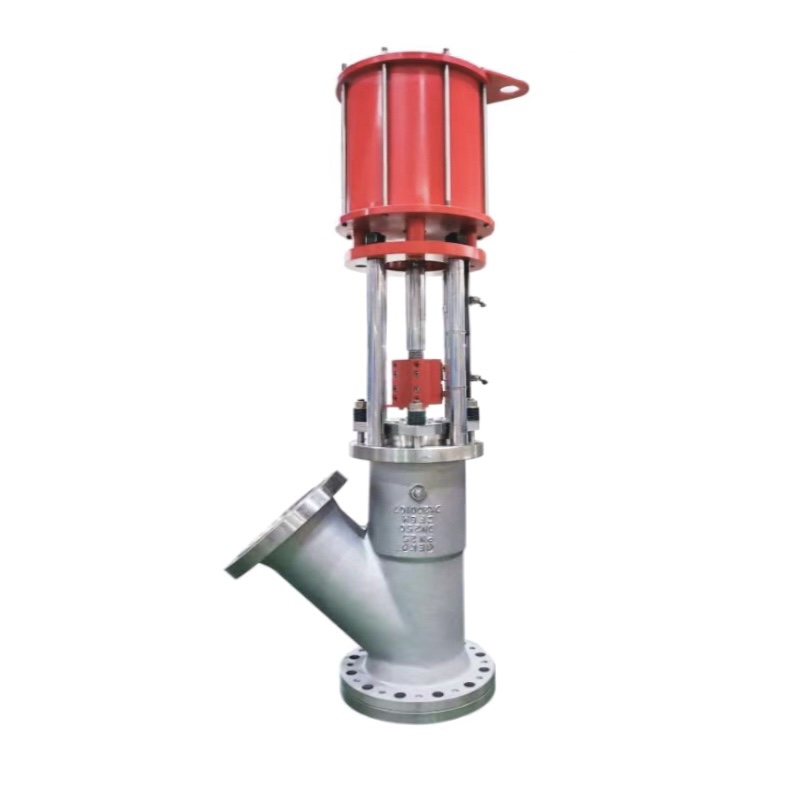

Name: Донный клапан резервуара Y-типа
Availability: InStock

Донный клапан Y-типа для резервуаров | Гигиеничные сливные и выпускные клапаны для резервуаров и реакторов

Диапазон размеров

DN25–DN200 (NPS 1–8 дюймов)

Материал корпуса

SS304, SS316, SS316L, SS904L, дуплексная нержавеющая сталь, хастеллой, титан, углеродистая сталь с покрытием, F51, F22

Диапазон температур

Мягкое седло: от -20°C до +200°C (от -4°F до +392°F)

Металлическое седло: до +400°C (+752°F)

Материал стержня

SS316, SS316L, дуплексная нержавеющая сталь, Nitronic 50

Максимально допустимое рабочее давление

Класс 150–1500

Материал сиденья

Стандарт: УПТФЭ; Дополнительно: TFM1600, Tek-Fil®, СВМПЭ, заполнитель полостей

Материал мяча

SS316L, Хастеллой, Нержавеющая сталь с покрытием ПТФЭ, Керамика

Тип кузова

Стиль Y

Стандарты проектирования

ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134

Прекращение

ASME B16.5, DIN EN 1092-1, JIS B2220

Описание:

Донный клапан резервуара, также известный как нижний выпускной клапан типа Y, сливной клапан,

или клапан смывного бака, предназначен для установки в самой нижней точке бака,

сосуды или реакторы, обеспечивающие полный дренаж с минимальным мертвым пространством.

Y-образная конструкция корпуса позволяет диску открываться внутри резервуара, обеспечивая

беспрепятственный поток, простая очистка и эффективная стерилизация CIP/SIP.

Этот клапан широко используется в фармацевтической, пищевой, химической, биотехнологической промышленности,

и косметической промышленности, где гигиена, безопасность и эффективность работы имеют решающее значение.

Основные характеристики：

Конструкция с полным дренажем — минимизирует мертвое пространство и предотвращает скопление материала.

Различные типы управления — доступны с ручным, пневматическим или электрическим приводом.

Гибкие концевые соединения – фланцевые, приварные встык, приварные враструб, трехзажимные, резьбовые,

или прямой сварной патрубок резервуара.

Широкий выбор материалов — нержавеющая сталь, дуплексная сталь, хастеллой, титан и другие.

Гигиенические и промышленные классы — соответствуют санитарным стандартам FDA, USP Class VI и 3-A (опционально).

Способность выдерживать высокие температуры и давления — до +400°C и класс 300.

Основные характеристики – Донный клапан бака (Y-образный / сливной клапан)

Проектирование полного дренажа

Корпус Y-типа обеспечивает отсутствие мертвых зон для полного опорожнения бака.

Гигиеничный и совместимый с CIP/SIP

Гладкая внутренняя отделка соответствует санитарным требованиям FDA и 3-A.

Несколько вариантов материалов

Доступно из нержавеющей стали, дуплексной стали, хастеллоя, титана и ПТФЭ.

Широкий рабочий диапазон

Температура от -20°С до +600°С, давление до класса 300 / PN40.

Универсальные концевые соединения

Варианты исполнения патрубков резервуара: фланцевые, сварные, зажимные, резьбовые или с прямой сваркой.

Гибкие режимы работы

Доступны варианты с ручным маховиком, пневматическим или электрическим приводом.

Высокая эффективность уплотнения

Мягкая или металлическая конструкция седла обеспечивает герметичное перекрытие даже для вязких сред.

Настраивается под нужды отрасли

Разработано для фармацевтической, пищевой, химической, биотехнологической и косметической промышленности.

Пищевая промышленность и производство напитков
Используется для выгрузки порошков, зерна, сахара, кофейных зерен и жидких/пастообразных материалов из резервуаров или бункеров. Обеспечивает гигиеническую работу и минимальное количество остатков.

Условия эксплуатации: Гигиеничная конструкция, совместимость с CIP/SIP, гладкие внутренние поверхности, точный контроль сброса, предотвращение загрязнения и отходов материала.
Фармацевтика и биотехнологии
Контролирует нижнюю выгрузку медицинских порошков, буферных растворов и гранул из технологических резервуаров и бункеров.

Условия эксплуатации: Соответствует стандартам GMP/ISO, не имеет мертвых зон, обеспечивает точный контроль микрообъема, гигиеничен и легко чистится.
Химическая промышленность и производство покрытий
Обеспечивает безопасную транспортировку смол, химических порошков и гранул из емкостей для хранения или переработки.

Условия эксплуатации: Коррозионностойкие материалы, высокая устойчивость к температурам и давлению, гладкая Y-образная структура уменьшают засорение и обеспечивают непрерывный поток.
Переработка пластика и полимеров
Выгружает пластиковые гранулы, добавки и порошкообразные материалы из силосов и бункеров.

Условия эксплуатации: Износостойкая конструкция, предотвращает засорение, поддерживает ручное или автоматическое управление, обеспечивает точный поток материала.
Горнодобывающая и цементная промышленность
Используется для выгрузки цемента, минеральных порошков, песка или шлама из резервуаров и силосов.

Условия эксплуатации: Высокая износостойкость и устойчивость к истиранию, гладкая Y-образная структура предотвращает засорение, обеспечивает быстрое опорожнение резервуара и высокую пропускную способность.
Переработка кормов и сельскохозяйственной продукции
Выгружает зерно, кормовые гранулы и порошкообразные материалы из бункеров и хранилищ.

Условия эксплуатации: Гладкие внутренние поверхности, точная скорость выгрузки, сохранение целостности частиц, быстрое опорожнение и легкая очистка для соблюдения гигиенических норм.
