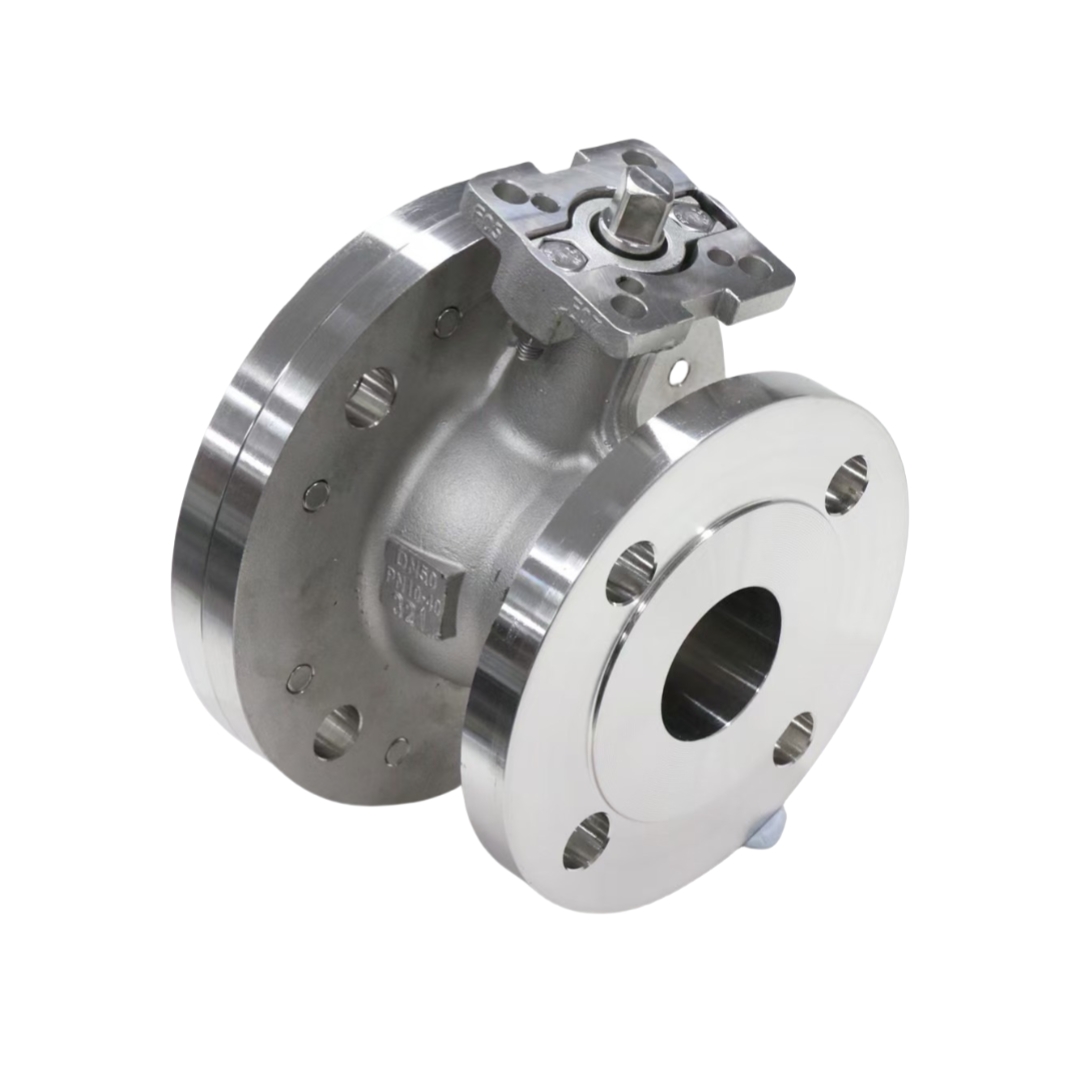

Name: Электрический сливной клапан нижней части резервуара GKQ0040-GKV295
Availability: InStock

Шаровой клапан для слива из нижнего резервуара с верхним входом

Диапазон размеров

DN25–DN200 (NPS 1"–NPS 8")

Диапазон температур

Мягкое седло (ПТФЭ/ЭПДМ): от -20°C до +200°C. Металлическое седло: до +800°C.

Материал тела

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (хромомолибденовая легированная сталь); Специальные сплавы (на основе никеля и высокоэффективные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alloy 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (тантал).

Рабочее давление

150 фунтов - 2500 фунтов

Материал стебля

SS316, SS316L, дуплексная нержавеющая сталь, нитроник 50 и т. д.

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Материал сиденья

Стандарт: RPTFE;

Дополнительно: TFM1600, Tek-Fil®, UHMWPE, пломбировочный материал для полостей, металлическая седловинка.

Материал для шара

SS316L, Hastelloy, нержавеющая сталь с покрытием из ПТФЭ, керамика, F46, F51 и т. д.

Тип телосложения

1-этапный

Стандарты проектирования

ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134

Связь

Фланцевый

Электрический сливной клапан бака с верхним входом

Описание:

Шаровой кран с верхним входом в резервуар предназначен для слива жидкости снизу.

Применение в резервуарах, реакторах и сосудах, обеспечивающее промывку и отвод воды.

Компактная конструкция и простота обслуживания в линию.

Конструкция с верхним входом позволяет разбирать, осматривать и ремонтировать внутренние компоненты.

детали можно извлечь, не снимая клапан с системы, что минимизирует время простоя.

обеспечение стерильной и эффективной обработки.

Основные характеристики:

Конструкция с верхним доступом позволяет быстро проводить техническое обслуживание шаровых опор, седел и уплотнений непосредственно в трубопроводе.

Встраиваемый слив – обеспечивает полный и чистый слив без застойного объема.

Полнопроходной – неограниченный поток, подходит для вязких или содержащих твердые частицы сред.

Шток с защитой от разрыва, антистатическое устройство и огнестойкая конструкция (опционально)

Заполняющие полости седла – устраняют мертвые зоны, идеально подходят для санитарной обработки или работы с жидкими навозами.

Доступны варианты с ручным рычагом, редукторным приводом или приводом (пневматическим/электрическим).

Технические характеристики

Размер: DN25–DN300 (1"–12")

Давление: до класса 600 / PN100

Температура: от -50°C до +600°C (зависит от материала)

Типы концевых соединений: площадка под бак (сварная), фланцевое (RF/RTJ), зажимное или изготовленное на заказ.

Стандарты: API 6D, ASME B16.34, EN 12516-1.

Материалы:

Кузов/капот: нержавеющая сталь SS304/SS316, сплав 20, хастеллой C276, дуплексная/супердуплексная сталь, титан Gr.2

Шарик: нержавеющая сталь SS316/316L, хромированное или ENP-покрытие, хастеллой, монель, керамическое покрытие.

Шток: нержавеющая сталь SS316/316L, дуплексная сталь 2205, защита от прорыва, опционально огнестойкий.

Седло: ПТФЭ, TFM1600, PEEK, заполненный ПТФЭ/TFM материал, металл (стеллит)

Уплотнения/сальниковые набивки: ПТФЭ, графит, витон, EPDM, калрез, набивка штока под нагрузкой.

Основные моменты:

Конструкция с верхним доступом для удобного обслуживания в линии.

Шарик без полостей и мертвого пространства обеспечивает беспрепятственный поток без остатков.

Подходит для отраслей промышленности с высокими требованиями к чистоте и работы в агрессивных химических средах.

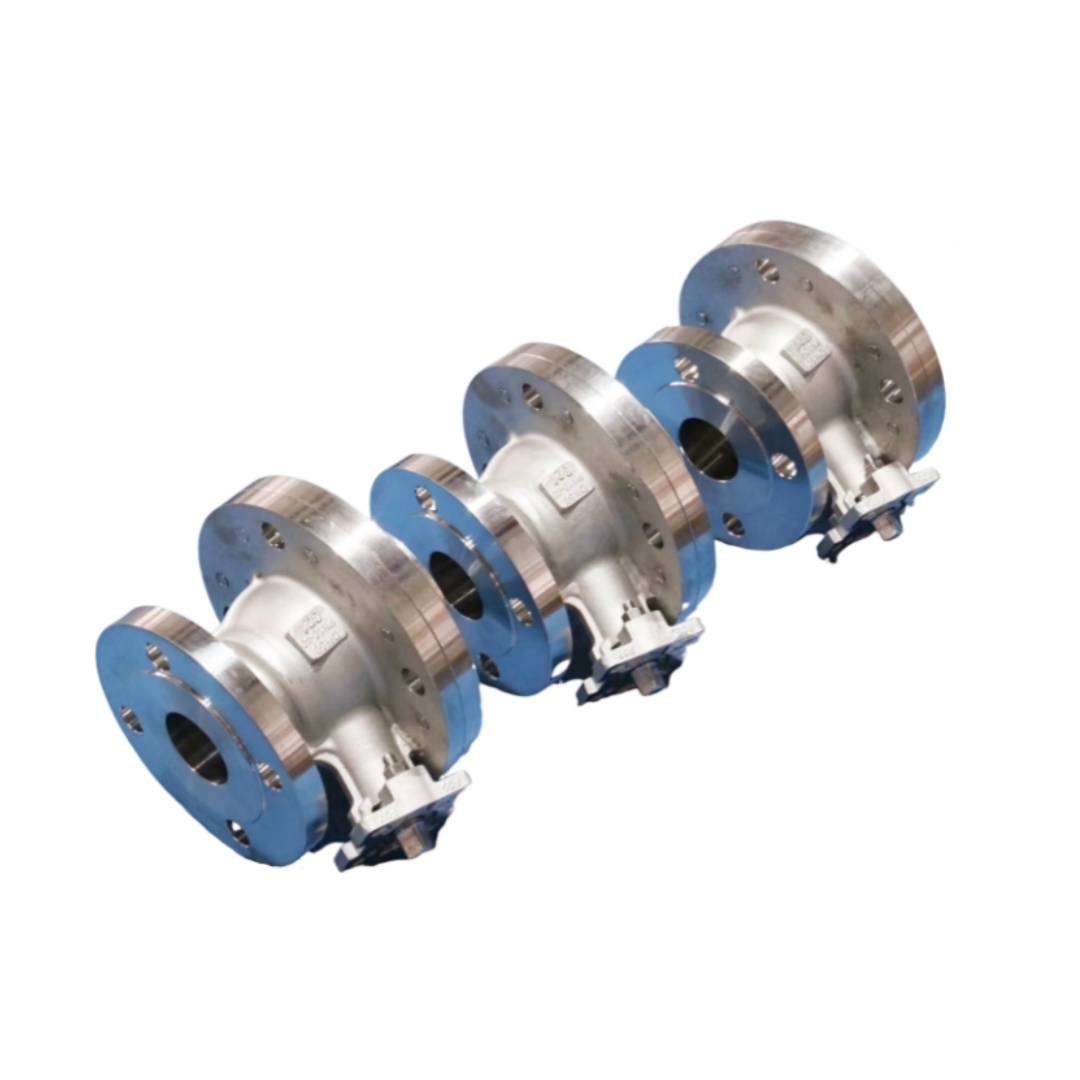

Шаровой сливной клапан с верхним и нижним сливом из резервуара | Полный слив и простота обслуживания

Шаровой клапан с верхним и нижним сливом из резервуара разработан для отраслей промышленности, где требуется полный слив из резервуара, простота обслуживания и надежная герметизация в сложных технологических условиях.

Основная особенность:

Конструкция с верхним доступом: обеспечивает прямой доступ к внутренним компонентам.

Быстрое техническое обслуживание без демонтажа клапана, сокращение времени простоя и трудозатрат.

Пропускная способность по всему диаметру: оптимизированная геометрия обеспечивает максимальный поток при минимальном расходе.

Падение давления, идеально подходит для вязких, суспензионных или содержащих твердые частицы жидкостей.

Сливное отверстие заподлицо с дном резервуара: полный слив воды через выходное отверстие резервуара.

минимизация остатков, времени очистки и риска загрязнения.

Высокоэффективное уплотнение: уплотнения из ПТФЭ, ПЭК или эластомеров обеспечивают химическую герметизацию.

прочность, защита от износа и термостойкость.

Материалы повышенной прочности: нержавеющая сталь, дуплексная сталь или специальные сплавы, устойчивые к коррозии.

устойчивость в агрессивной среде.

Гибкий привод: поддерживает ручное, пневматическое или электрическое управление.

с возможностью интеграции с системами автоматизации.

Брошюра о продукте
Нижний шаровой кран - английский

Применение – Донный клапан резервуара (Y-образный / сливной клапан)

Проектирование полной дренажной системы
Корпус Y-образной формы обеспечивает отсутствие мертвого пространства для полного опорожнения резервуара, предотвращая накопление остатков и загрязнение.

Условия эксплуатации: Идеально подходит для технологических резервуаров и трубопроводов, требующих полного осушения и очистки, а также для санитарных или высокочистых сред.
Гигиеничность и совместимость с системами CIP/SIP.
Гладкая внутренняя поверхность соответствует санитарным стандартам FDA и 3-A, что позволяет использовать системы очистки на месте (CIP) и обработки паром на месте (SIP).

Условия эксплуатации: Санитарные условия в пищевой, напиточной и фармацевтической промышленности, бесконтактная обработка жидкостей.
Различные варианты материалов
Доступны варианты из нержавеющей стали, дуплексной стали, хастеллоя, титана и ПТФЭ для удовлетворения потребностей в различных технологических средах и обеспечения коррозионной стойкости.

Условия эксплуатации: Коррозионные или высокочистые жидкости, химические, биотехнологические или агрессивные промышленные среды.
Широкий рабочий диапазон
Выдерживает температуру от -20°C до +400°C и давление до класса 300 / PN40.

Условия эксплуатации: Технологические линии, работающие при высоких температурах или давлении, универсальные промышленные системы с изменяемыми условиями эксплуатации.
Универсальные концевые соединения
Обеспечивает гибкость монтажа благодаря возможности соединения патрубков резервуара фланцевым, сварным, зажимным, резьбовым или прямым сварным соединениям.

Условия эксплуатации: Смонтированные на рамах установки, трубопроводные системы, изготовленные на заказ, соединения резервуаров и емкостей, требующие гибкой интеграции.
Гибкие режимы работы
Доступны варианты с ручным маховиком, пневматическим или электрическим приводом для автоматического или ручного управления.

Условия эксплуатации: Дистанционное управление, автоматизация процессов, ручные или полуавтоматические системы в различных отраслях.
Высокая герметичность
Конструкция седла с мягким или металлическим покрытием обеспечивает герметичное перекрытие потока даже при работе с вязкими или абразивными средами.

Условия эксплуатации: Вязкие, твердые частицы или абразивные жидкости, требующие герметичного уплотнения, а также в химической или пищевой промышленности.
Адаптируется под нужды отрасли.
Разработан для фармацевтической, пищевой, химической, биотехнологической и косметической промышленности с целью обеспечения соответствия нормативным требованиям и повышения эффективности производственных процессов.

Условия эксплуатации: Санитарные, высокочистые, коррозионно-активные или сложные технологические системы, требующие отраслевой адаптации.
