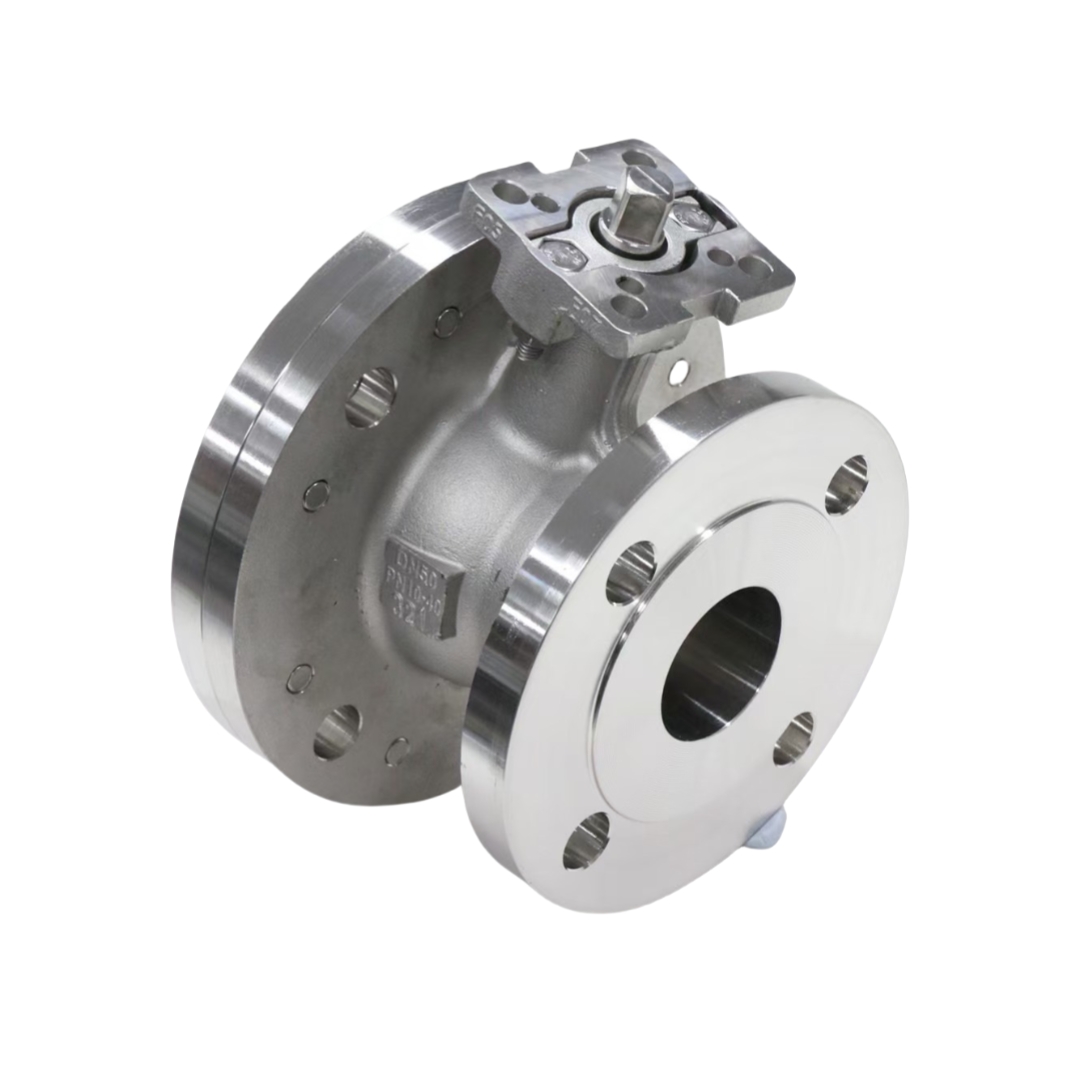

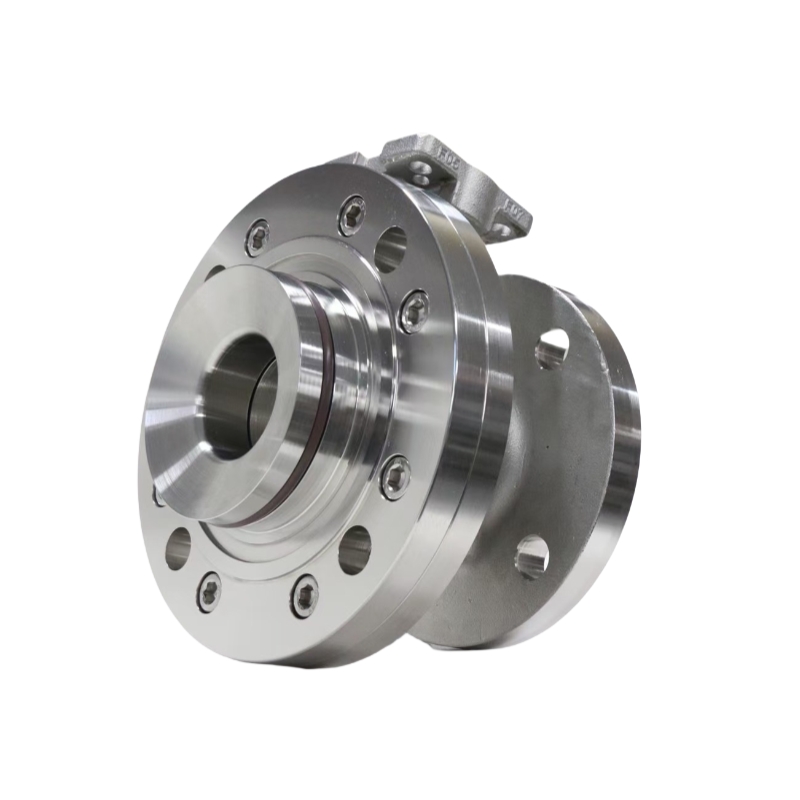

Name: Шаровой кран с нижним сливом для резервуара с верхним доступом
Availability: InStock

Шаровой кран для нижнего слива резервуара с верхним доступом

Диапазон размеров

DN25–DN200 (NPS 1"–NPS 8")

Диапазон температур

Мягкое седло (PTFE/EPDM): от -20°C до +200°C Металлическое седло: до +800°C

Материал корпуса

ASTM A351 CF8, CF3, CF8M, CF3M (литая нержавеющая сталь); ASTM A182 F304, F316, F316L, F904L, F51 (дуплексная нержавеющая сталь, кованая нержавеющая сталь). ASTM A216 WCB, WCC (литая углеродистая сталь); ASTM A350 LF2, ASTM A352 LCB (низкотемпературная углеродистая сталь); ASTM A105 (кованая сталь). ASTM A182 F22 (легированная сталь Cr-Mo); Специальные сплавы (на основе никеля и высокопроизводительные): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; сплав B463 20; ASTM B348 Титан Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Цирконий R60702, ASTM B365 Тантал R05200, R05400 (Тантал).

Рабочее давление

150 фунтов - 2500 фунтов

Материал стержня

SS316, SS316L, дуплексная нержавеющая сталь, Nitronic 50 и т. д.

Лицом к лицу

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Материал сиденья

Стандарт: УПТФЭ;

Дополнительно: TFM1600, Tek-Fil®, UHMWPE, заполнитель полостей, металлическое седло

Материал мяча

SS316L, Hastelloy, нержавеющая сталь с покрытием PTFE, керамика, F46, F51 и т. д.

Тип кузова

1-ступенчатый

Стандарты проектирования

ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134

Связь

Фланцевый

Шаровой кран для нижнего слива резервуара с верхним доступом

Описание:

Шаровой кран для нижнего резервуара с верхним входом разработан для нижнего слива.

применения в резервуарах, реакторах и сосудах, обеспечивая промывочный дренаж,

компактная конструкция и простота обслуживания.

Конструкция с верхним входом позволяет производить разборку, осмотр и ремонт внутренних деталей.

части без снятия клапана с системы — минимизируя время простоя и

обеспечение стерильной и эффективной обработки.

Основные характеристики:

Конструкция с верхним доступом позволяет быстро проводить техническое обслуживание шара, седел и уплотнений.

Слив с утопленным монтажом — обеспечивает полный и чистый слив с нулевым задержкой воды

Полный проход – неограниченный поток, подходит для вязких или содержащих твердые частицы сред

Противовыбросовый шток, антистатическое устройство и пожаробезопасная конструкция (опционально)

Сиденья для заполнения полостей — устраняют мертвые зоны, идеально подходят для санитарных условий или работы с шламом

Доступны варианты с ручным рычагом, редукторным приводом или приводом (пневматическим/электрическим).

Технические детали

Размер: DN25–DN300 (1–12 дюймов)

Давление: до класса 600 / PN100

Температура: от -50°C до +600°C (в зависимости от материала)

Концевые соединения: подставка под резервуар (сварная), фланцевое (RF/RTJ), зажимное или индивидуальное

Стандарты: API 6D, ASME B16.34, EN 12516-1.

Материалы:

Корпус/крышка: SS304/SS316, сплав 20, хастеллой C276, дуплекс/супердуплекс, титан Gr.2

Шар: SS316/316L, хром или с покрытием ENP, хастеллой, монель, с керамическим покрытием

Шток: SS316/316L, Duplex 2205, противовыбросовый, опционально огнестойкий

Седло: ПТФЭ, TFM1600, ПЭЭК, заполненный полостью ПТФЭ/TFM, металл (стеллит)

Уплотнения/набивка: ПТФЭ, графит, витон, EPDM, калрез, динамическая набивка штока

Основные моменты:

Конструкция с верхним доступом для удобства обслуживания в процессе эксплуатации

Шарик без полостей и мертвых зон обеспечивает поток без остатков.

Подходит для производств с высокими требованиями к чистоте и агрессивных химических сред

Шаровой кран для нижнего слива с верхним доступом | Полный слив и простота обслуживания

Шаровой кран с нижним сливом из резервуара с верхним доступом разработан для отраслей, где требуется полный слив жидкости из резервуара, простота обслуживания и надежная герметизация в сложных технологических условиях.

Ключевая особенность：

Конструкция с верхним доступом: обеспечивает прямой доступ к внутренним компонентам

быстрое обслуживание без снятия клапана, что сокращает время простоя и трудозатраты.

Полнопроходной поток: оптимизированная геометрия обеспечивает максимальный поток при минимальном

перепад давления, идеально подходит для вязких, шламовых или содержащих твердые частицы жидкостей.

Донный слив, устанавливаемый заподлицо: полный слив на выходе из бака,

минимизация остатков, времени очистки и риска загрязнения.

Высокоэффективное уплотнение: седла из ПТФЭ, ПЭЭК или эластомера обеспечивают химическую стойкость

сопротивление, защита от износа и термостойкость.

Сверхпрочные материалы: нержавеющая сталь, дуплексная сталь или специальные сплавы, устойчивые к коррозии

стойкость в агрессивных средах.

Гибкое управление: поддерживает ручное, пневматическое или электрическое управление.

с дополнительной интеграцией автоматизации.

Брошюра продукта
Нижний шаровой клапан - английский

Применение – Донный клапан резервуара (Y-типа / сливной клапан)

Проектирование полного дренажа
Корпус Y-типа обеспечивает отсутствие мертвого пространства для полного опорожнения бака, предотвращая накопление остатков и загрязнение.

Условия эксплуатации: Идеально подходит для технологических резервуаров и трубопроводов, требующих полного опорожнения и очистки, санитарных или высокочистых сред.
Гигиеничный и совместимый с CIP/SIP
Гладкая внутренняя поверхность соответствует санитарным стандартам FDA и 3-A, поддерживая процессы безразборной мойки (CIP) и стерилизации паром (SIP).

Условия эксплуатации: Санитарно-гигиенические условия в системах производства продуктов питания, напитков и фармацевтических препаратов, обработка жидкостей без загрязнения.
Несколько вариантов материалов
Доступны варианты из нержавеющей стали, дуплексной стали, хастеллоя, титана и ПТФЭ для соответствия различным технологическим средам и требованиям стойкости к коррозии.

Условия эксплуатации: Коррозионные или высокочистые жидкости, химические, биотехнологические или агрессивные промышленные среды.
Широкий рабочий диапазон
Выдерживает температуру от -20°C до +400°C и давление до класса 300 / PN40.

Условия эксплуатации: Высокотемпературные или высоконапорные технологические линии, универсальные промышленные системы с переменными условиями.
Универсальные концевые соединения
Поддерживает фланцевые, сварные, зажимные, резьбовые или сварные соединения патрубков резервуара для гибкости монтажа.

Условия эксплуатации: Блоки, смонтированные на раме, индивидуальные трубопроводные системы, соединения резервуаров и сосудов, требующие гибкой интеграции.
Гибкие режимы работы
Поставляется с ручным маховиком, пневматическим приводом или электрическим приводом для автоматического или ручного управления.

Условия эксплуатации: Удаленное управление, автоматизация процессов, ручные или полуавтоматические системы в различных отраслях.
Высокая эффективность уплотнения
Мягкая или металлическая конструкция седел обеспечивает герметичное перекрытие даже при работе с вязкими или абразивными средами.

Условия эксплуатации: Вязкие, твердые или абразивные жидкости, требующие герметичной герметизации, применение в химической или пищевой промышленности.
Настраивается под нужды отрасли
Разработано для фармацевтической, пищевой, химической, биотехнологической и косметической промышленности для обеспечения соответствия требованиям и эффективности процессов.

Условия эксплуатации: Санитарные, высокочистые, коррозионные или сложные технологические системы, требующие адаптации к отраслевым требованиям.

ГОРЯЧИЕ ТЕГИ :

Шаровой клапан для донного резервуара из специального материала

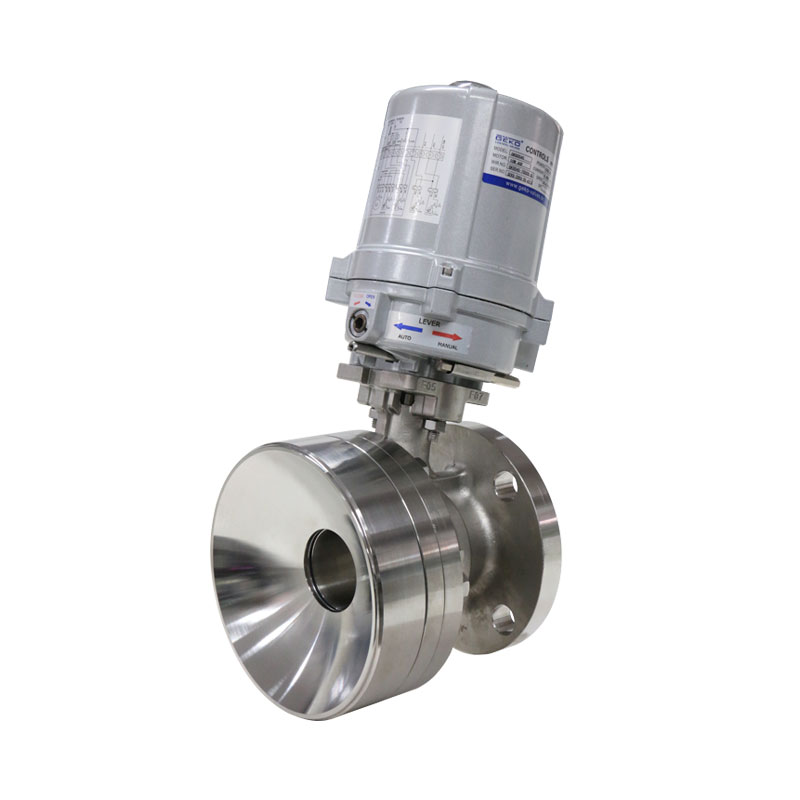

Санитарный сбросной клапан
