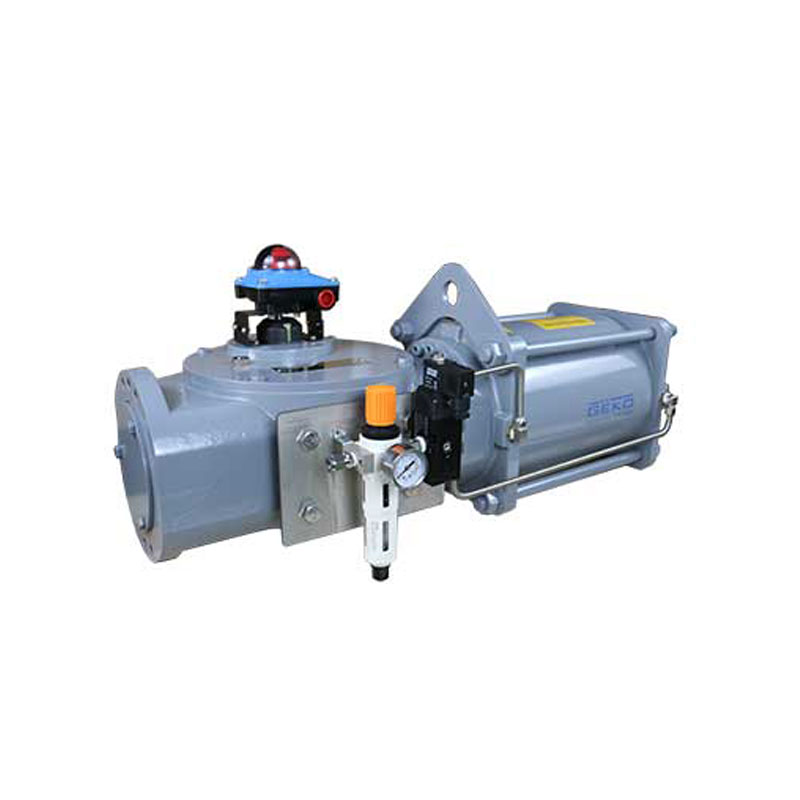

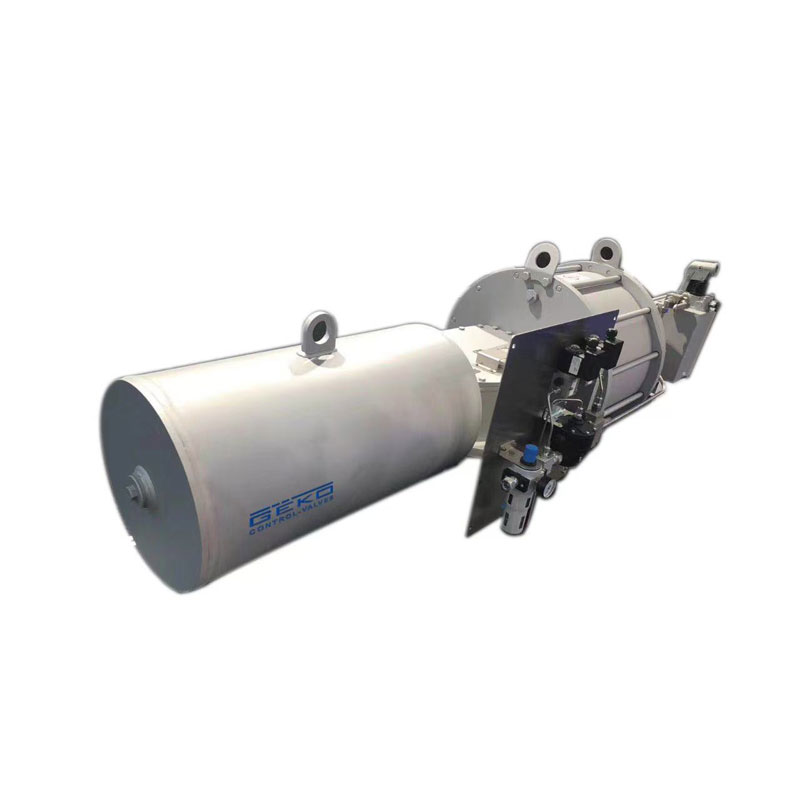

Name: Пневматический привод Scotch Yoke
Availability: InStock

GKSF-ПНЕВМАТИЧЕСКИЙ ПРИВОД SCOTCCH YOKE

Выходная тяга

Настроить в соответствии с потребностями клиента

Параметры управления

Вкл/Выкл, прямого действия, с пружинным возвратом

Диапазон температур

от -50°F до 300°F (от -46°C до 149°C)

Монтаж

ISO 5211: 2001(E), MSS SP-101-1989

Поставка СМИ

Сухой сжатый воздух, инертный газ

Источник питания

Пневматический

Сертификаты

PED, SIL 3 Подходит

Максимально допустимое рабочее давление

40 - 150 фунтов на кв. дюйм (2,8 - 10,3 бар)

Рейтинги корпусов

IP66, IP67M и IP68 по IEC 60529

Стандарт тестирования

EN 15714-3:2009

Совместимость клапанов

Шаровые краны, поворотные затворы

Аксессуары

Аварийное отключение

Технические характеристики пневматического привода Scotch Yoke серии GKSF

Выходной крутящий момент

Двойного действия: 830-250000Нм

Крутящие моменты с пружинным возвратом: 3307-71764 Нм

Стандартные рабочие температуры: -20℃-80℃

Низкая температура: -40℃-80℃

Высокая температура: -20℃-120℃

Рабочее давление

Пневматика: 3-7 БАР

Гидравлика: 100 БАР

Характеристики пневматического привода Scotch Yoke серии GKSF

Модель: GKSFB/C-DA-SM/GM/HM

Особенности: 1. Двойного действия 90 градусов разворот

2. Структура кривошипа

3. Выходная форма – выход отверстия.

4. Размер соединения соответствует стандарту ISO5211.

5. Установочный размер концевого выключателя соответствует стандарту NAMUR.

6. Может использоваться для двухпозиционных и регулирующих пневматических клапанов.

7. С гидравлическим ручным устройством

8. Регулируемый ход в двух направлениях ±5°

Диапазон крутящего момента: 18670 Нм～65740 Нм

Пневмоприводы Scotch Yoke серии GKSF применяются в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Широко используется в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и перенаправления среды.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Благодаря антикоррозионным покрытиям и стандартным соединениям эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения можно оптимизировать путем подбора шаровых кранов и поворотных затворов.
Судостроение и океанотехника
Для условий с высоким содержанием солевых брызг в морской воде корпус привода может быть изготовлен из коррозионно-стойких материалов.
Охрана окружающей среды и промышленная очистка воды
Он оснащен регулируемыми и переключаемыми типами, а также различными функциями на выбор, что позволяет сократить расходы и при этом отвечать требованиям пользователя.
