Name: Электропривод углового хода с ручным управлением
Availability: InStock

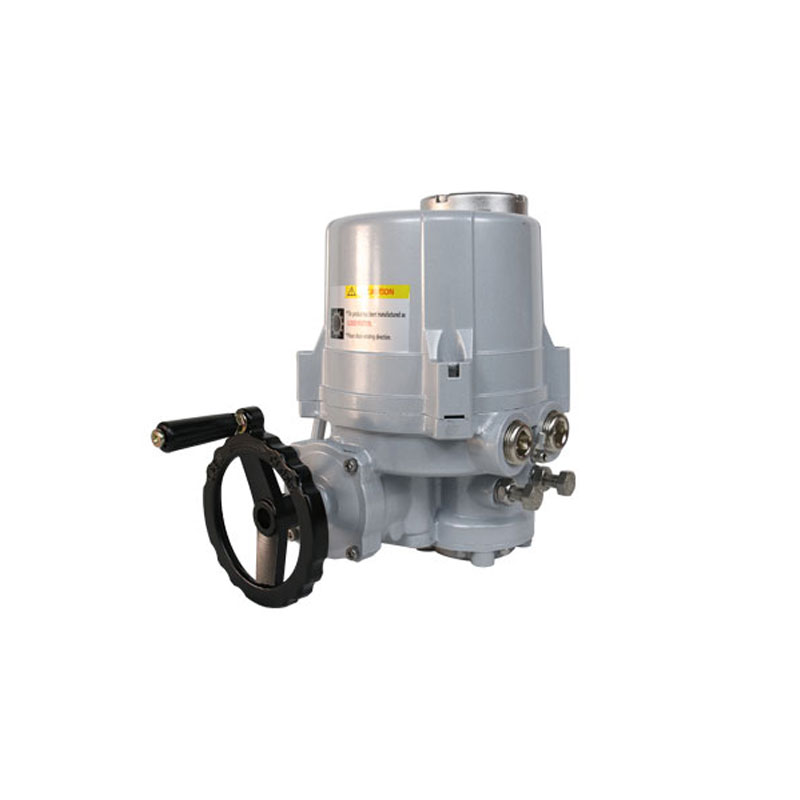

GKQ-Электропривод углового хода с ручным управлением

Выходная тяга

от 20 Нм до 9000 Нм

Параметры управления

Вкл.-выкл.: промежуточная релейная плата 120/230 В переменного тока (IRB)

24 В: Контроллер переменного/постоянного тока

Модулирование: сервоконтроллер NXT

Протоколы связи: Servo NXT DeviceNet, EtherNet/IP

Напряжения

120, 230 В переменного тока 50/60 Гц, 1 фаза

24 В: переменный/постоянный ток

Источник питания

24-27 В переменного тока или 30-38 В постоянного тока

70-DNS: VAC:120

70-NXT: 120/220 В переменного тока 50/60 Гц, 24 В переменного/постоянного тока

Рейтинги корпусов

NEMA 4, 4X и IP65, IP67

Входной сигнал

Вкл.-выкл.: 120/230 В переменного тока, 24 В: переменного/постоянного тока

Модулирующий: 4-20 мА, 0-10 В, 0-5 В, 2-10 В

Монтаж

ИСО 5211

Мотор

120/230 В переменного тока: однофазный, реверсивный, асинхронный двигатель с постоянным раздельным конденсатором

24 В: Двигатель постоянного тока с постоянными магнитами и щетками

Диапазон температур

от -20°F (-29°C) до 150°F (+65°)

Параметры переключения

2 стандартных механических переключателя SPDT

Доступны дополнительные вспомогательные переключатели (всего до 6)

Доступны опциональные крутящие выключатели.

Сертификаты

Сертификация CE, сертификация CCC, сертификация взрывозащиты

Совместимость клапанов

Угловое перемещение

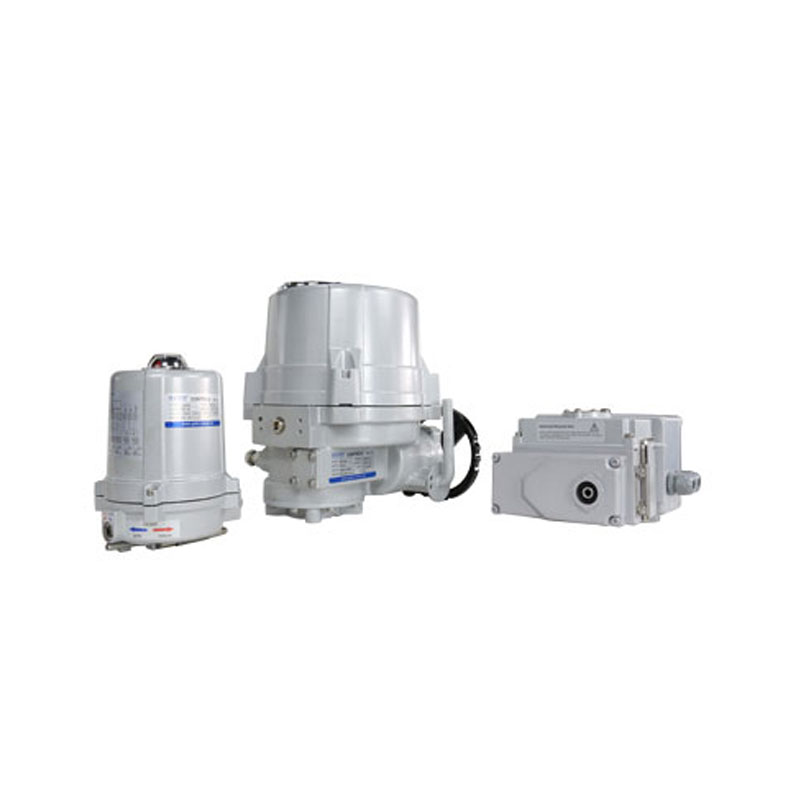

Отличительные особенности электропривода серии GKQ

- Компактная и прочная конструкция, подходящая для автоматизации поворотных заслонок и демпферов

- Стандартная защита от атмосферных воздействий (IP67) (опциональная взрывозащищенность (Ex II B T4 и IP68)

- Корпус из алюминиевого сплава с эпоксидно-полиэфирным покрытием снаружи

- Выходной крутящий момент: 25 Нм (2,5 кг·м) ~ 9000 Нм (900 кг·м)

Характеристики электропривода серии GKQ

Внешний механический стопор. Предотвращает перебег.

угол при выходе из строя концевого выключателя.

Кабельные вводы

- Стандарт 2-PF3/4"(макс. 1") для различных кабельных вводов.

Съемная приводная втулка и монтажное основание ISO5211

- (F07~F16) для легкого монтажа на клапан.

Невыпадающие болты крышки

- Спроектирован таким образом, чтобы предотвратить его потерю во время обслуживания или установки.

* Все внешние болты изготовлены из нержавеющей стали для предотвращения ржавчины.

Электропривод углового хода GKQ, применяемый в различных отраслях промышленности

Нефтехимическая и газовая промышленность
Оснащены различными угловыми клапанами, широко используются в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и перенаправления среды.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Оснащенный антикоррозийными покрытиями и стандартными соединениями, он может оптимизировать эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения за счет подбора регулирующих клапанов и запорных вентилей.
Судостроение и океанотехника
Для условий с высоким содержанием солевых брызг в морской воде корпус привода может быть изготовлен из коррозионно-стойких материалов.
Охрана окружающей среды и промышленная очистка воды
Он оснащен регулируемыми и переключаемыми типами, а также имеет различные функции на выбор, что позволяет сократить расходы и при этом отвечать требованиям пользователя.
