Name: Интеллектуальный интегрированный электрический привод
Availability: InStock

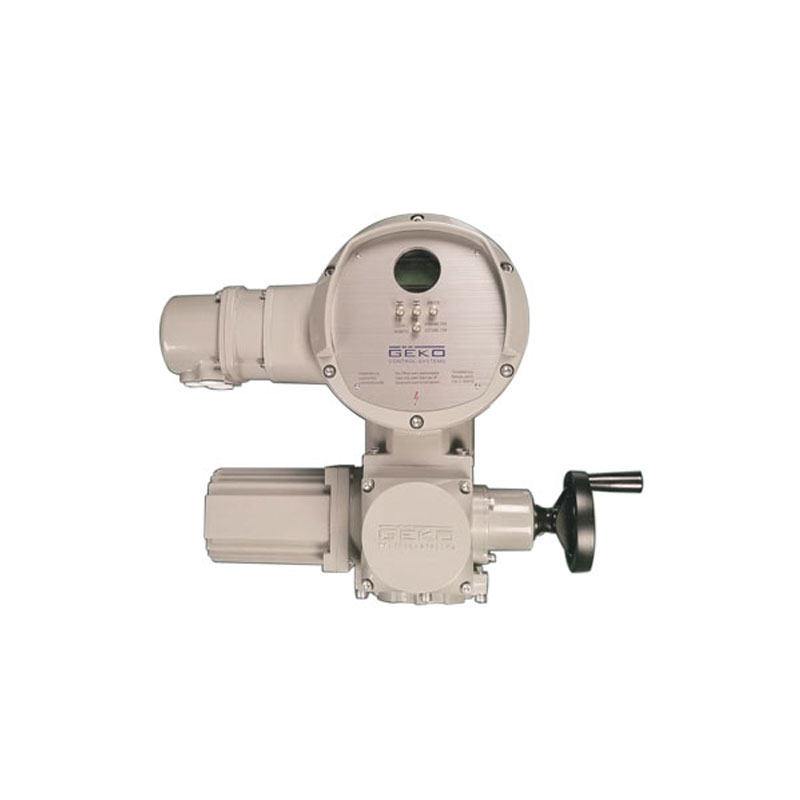

GKSA-ИНТЕЛЛЕКТУАЛЬНЫЙ ИНТЕГРИРОВАННЫЙ ЭЛЕКТРОПРИВОД

Выходная тяга

от 9 Нм до 16000 Нм

Параметры управления

Вкл.-выкл.: промежуточная релейная плата 120/230 В переменного тока (IRB)

24 В: Контроллер переменного/постоянного тока

Модулирование: сервоконтроллер NXT

Протоколы связи: Servo NXT DeviceNet, EtherNet/IP

Напряжения

120, 230 В переменного тока 50/60 Гц, 1 фаза

24 В: переменный/постоянный ток

Источник питания

24-27 В переменного тока или 30-38 В постоянного тока

70-DNS: VAC:120

70-NXT: 120/220 В переменного тока 50/60 Гц, 24 В переменного/постоянного тока

Рейтинги корпусов

NEMA 4, 4X и IP65, IP67

Входной сигнал

Вкл.-выкл.: 120/230 В переменного тока, 24 В: переменного/постоянного тока

Модулирующий: 4-20 мА, 0-10 В, 0-5 В, 2-10 В

Монтаж

ИСО 5211

Мотор

120/230 В переменного тока: однофазный, реверсивный, асинхронный двигатель с постоянным раздельным конденсатором

24 В: Двигатель постоянного тока с постоянными магнитами и щетками

Диапазон температур

от -20°F (-29°C) до 150°F (+65°)

Параметры переключения

2 стандартных механических переключателя SPDT

Доступны дополнительные вспомогательные переключатели (всего до 6)

Доступны опциональные крутящие выключатели.

Сертификаты

Сертификация CE, сертификация CCC, сертификация взрывозащиты

Совместимость клапанов

Прямой ход и угловой ход

Стандартная конструкция интегрированного электропривода серии GKSA

Стандартные приводы: кратковременный режим работы S2-15 мин в соответствии с DIN EN 60034.

Регулирующие приводы: повторно-кратковременный режим работы S4 / S5 согласно DIN EN 60034:

мин. рабочий цикл 25%, 1200 циклов/ч для всех моментов отключения и выходной скорости.

комбинации в диапазоне температур от -20°С до +60°С.

Класс защиты IP67 по DIN EN 60529 (IP68 по запросу).

Класс изоляции двигателя F.

Электронная защита двигателя, автоматическая коррекция чередования фаз.

Пусковой ток ниже номинального.

Допуск напряжения сети -10% / +15% в выбранном диапазоне напряжений,

Диапазон частот от 40 до 70 Гц.

Допустимая температура окружающей среды: от -20°C до +60°C (от -4°F до +140°F),

более высокие температуры по запросу.

Двойное герметичное электрическое соединение: (защита от пыли и воды при извлечении вилки из розетки).

Возможен отдельный монтаж электронного блока, ручная рукоятка/колесо для аварийного управления.

работы (отключается во время работы двигателя!).

«Неинтрузивный» после регулировки конечных положений клапана (ПРОФИТРОН).

Различные выходные скорости, регулируемые для ОТКРЫТИЯ, ЗАКРЫТИЯ, Аварийного ОТКРЫТИЯ и

Аварийное закрытие (PROFITRON).

Отсечка, зависящая от перемещения, плавно регулируемая, 3 контрольные кривые крутящего момента

клапан можно хранить (ПРОФИТРОН).

Управление оператором осуществляется с помощью дисплея на 9 языках (PROFITRON) внешнее питание 24 В постоянного тока

стандартная поставка блока электроники.

Особенности интегрированного электропривода серии GKSA

Упрощение структуры, разумное использование электронных компонентов вместо механических, применение модульной структуры.

Степень защиты: самый низкий уровень — IP67, соответствует стандарту DIN EN 60529. (Примечание: при необходимости можем обеспечить степень защиты IP68).

Раздельная установка: если места для установки недостаточно, температура слишком высокая, вибрация чрезмерная или отладка и тестирование на месте затруднены, то интеллектуальный блок управления и основную часть можно установить отдельно.

Брошюра продукта
Интегрированный электропривод - английский

Интегрированные электроприводы серии GKSA применяются в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Оснащены различными угловыми клапанами, широко используются в системах нефтепереработки и природного газа для резки трубопроводов, регулирования потока сжиженного природного газа и перенаправления среды.
Муниципальное водоснабжение и проектирование систем отопления, вентиляции и кондиционирования воздуха
Оснащенный антикоррозийными покрытиями и стандартными соединениями, он может оптимизировать эффективность потока в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и централизованного теплоснабжения за счет подбора регулирующих клапанов и запорных вентилей.
Судостроение и океанотехника
Для условий с высоким содержанием солевых брызг в морской воде корпус привода может быть изготовлен из коррозионно-стойких материалов.
Охрана окружающей среды и промышленная очистка воды
Он оснащен регулируемыми и переключаемыми типами, а также имеет различные функции на выбор, что позволяет сократить расходы и при этом отвечать требованиям пользователя.

ГОРЯЧИЕ ТЕГИ :

Приводы со встроенным контроллером IC

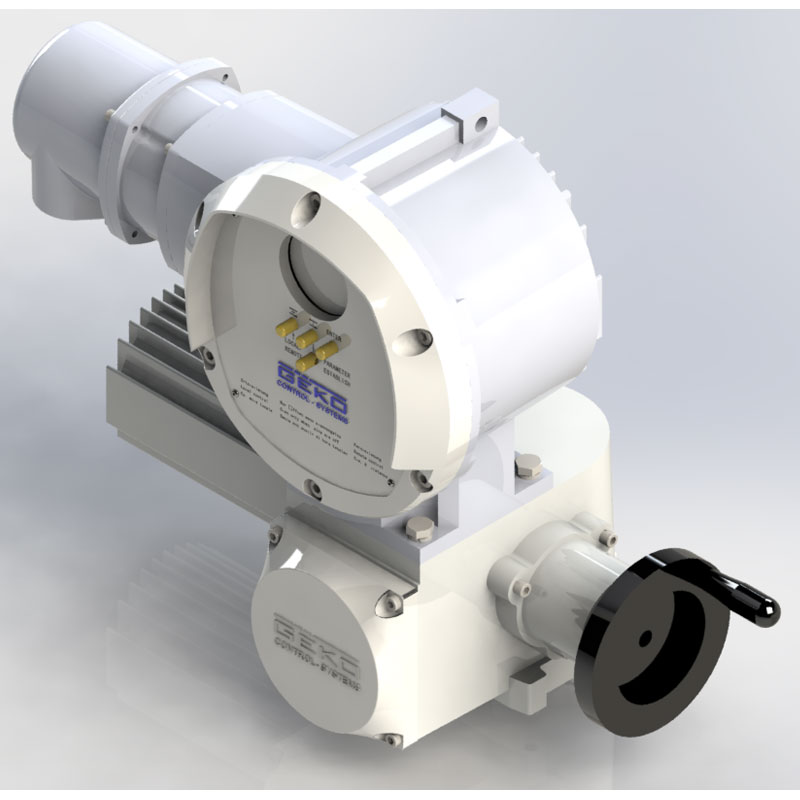

Электрический линейный привод с высокой тягой

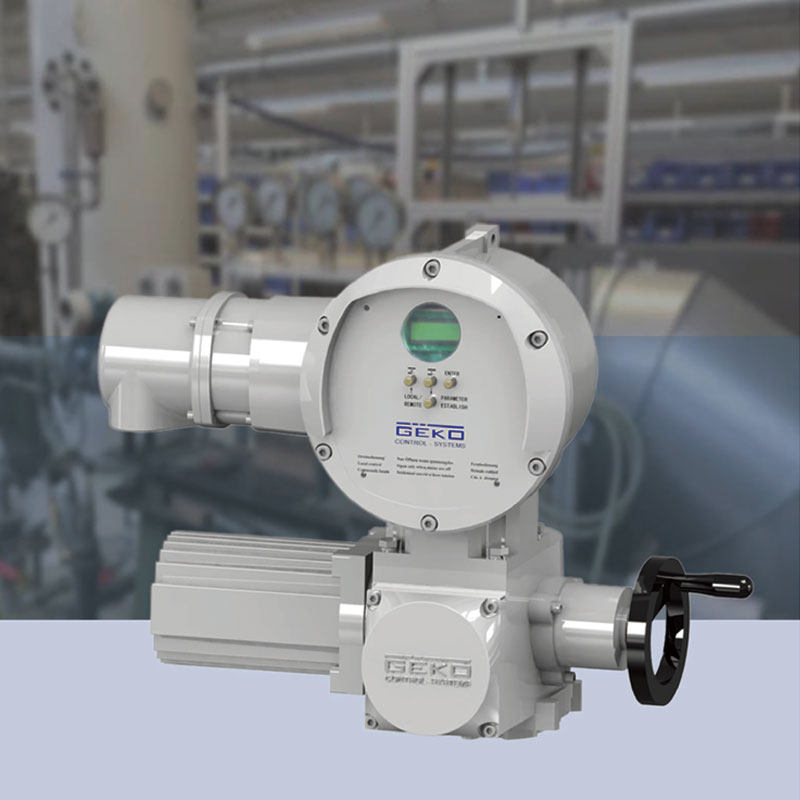

Электрический поворотный привод с высоким крутящим моментом

Интегрированный электропривод с управлением на месте

Электрическая головка с регулируемой частотой

интеллектуальный встроенный электропривод

оставить сообщение

Если вас заинтересовала наша продукция и вы хотите узнать более подробную информацию, пожалуйста, оставьте сообщение здесь, мы ответим вам как можно скорее.

Сопутствующие товары

Мы искренне надеемся, что клиенты посетят нас и обменяются опытом. Мы будем стремиться предоставлять клиентам персонализированные продукты, чтобы помочь им завоевать рынок и достичь взаимовыг

Scotch Yoke single acting pneumatic actuator manufacturer

Пневматический привод Scotch Yoke

Пневматический привод Scotch Yoke GKSF Специально разработан для работы с большим крутящим моментом. Это уникальное и надежное устройство для управления шаровыми, поворотными и пробковыми кранами с поворотными механизмами на 90 градусов.

pneumatic linear actuator position control

Линейный поршневой пневматический привод

ГКПЛ Линейный поршневой пневматический приводМы предлагаем клиентам по всему миру новейшие конструкции приводов клапанов. Они линейного типа.Баллон (рабочей средой может быть воздух или газ) рассчитан на давление подачи до 160 бар.

Электропривод углового хода с ручным управлением

Электропривод серии GKQ Компактный размер, прочная конструкция, высокая производительность и полная интеграция в сложные системы управления. По сравнению с другими сериями приводов, электропривод серии GKQ обеспечивает поворот в диапазоне от 0 до 90 градусов (четверть оборота) и обеспечивает высокоточное позиционирование.

Straight stroke electric actuator with handwheel

Взрывозащищенный линейный электропривод серии GKL

Серия GKLВзрывозащищенный Линейный электрический привод — это тип привода, преобразующий вращательное движение двигателей в линейное или прямолинейное толкающее/тянущее движение. Серия Geko GKL — идеальное решение, если вам требуется простое, безопасное и чистое движение с плавным управлением и высокой точностью.

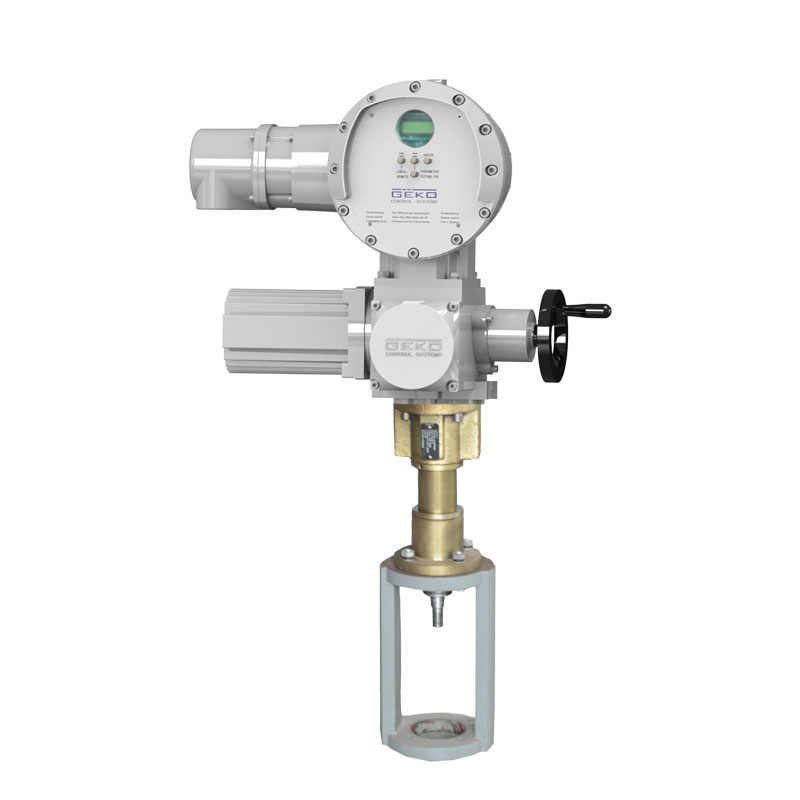

Integrated electric actuator with on-site control
