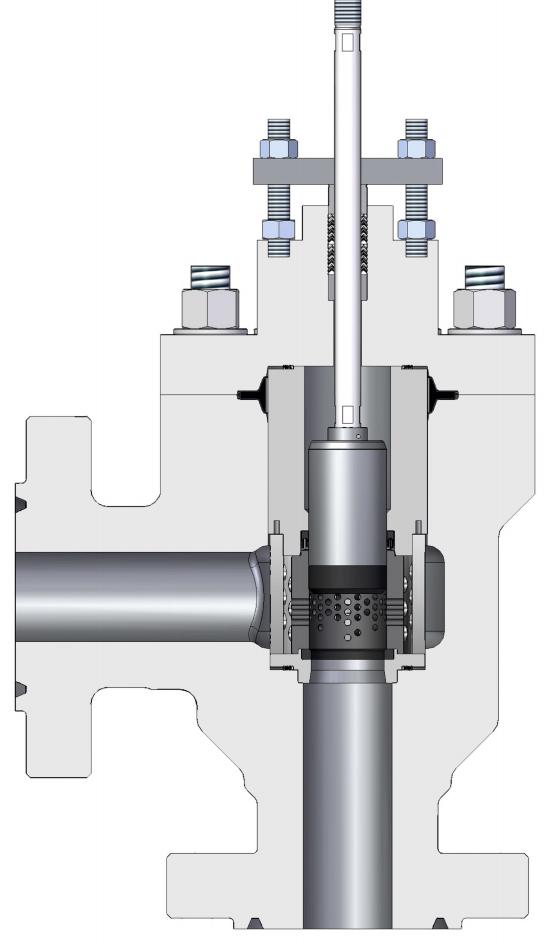

The GKV4200 Регулирующий дроссельный клапан высокого давления для тяжелых условий эксплуатации предназначен для применения в системах управления высоким давлением до 15 000 фунтов на кв. дюйм, обеспечивая надежную работу и производительность в наземных и морских нефтегазовых системах.
Изготовленный в соответствии со стандартами API и ASME, он отличается жесткой конструкцией корпуса, простым верхним доступом для обслуживания и модульными вариантами отделки для эффективного контроля эрозии, кавитации и шума в тяжелых условиях эксплуатации.
Угловой дроссельный клапан GKV4200 для тяжелых условий эксплуатации — регулирование высокого давления (5000–15000 фунтов на кв. дюйм)
| |
Класс давления API 5000 / 10000 / 15000 фунтов на кв. дюйм | Тип клапана Регулируемый дроссельный клапан, управление в тяжелых условиях эксплуатации |
Стандарты проектирования и соответствия API 6A, API 6X, ASME Sec VIII Div. II | Диапазон размеров 1-13/16" – 13-5/8" (номинальные размеры API) |
Материалы кузова и капота Углеродистая и низколегированная сталь: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Отделка / Внутренние материалы Заглушка и седло: карбид вольфрама (вставка / с покрытием / цельное) |
Стили отделки 1CC – 4CC концентрическая клетка, CCD / MLT (мультилабиринтный диск) | Типы уплотнений Т-образное уплотнение (металл-металл), клиновое уплотнение (для MLT) |
Варианты набивки и сальников Шевронное уплотнение из ПТФЭ (V-образное кольцо), графит или набивка с низким уровнем выбросов | Крышка и концевые соединения Стандартный капот с болтовым креплением |
Варианты приведения в действие Пневматический поршневой, гидравлический, электрический или ручной маховик | Перекрытие и направление потока ANSI FCI 70.2 Класс IV (Дополнительный класс V) |
Диапазон рабочих температур -46°C до 200°C (с манжетным уплотнением из ПТФЭ) | Функции безопасности Конструкция штока, препятствующая вылету |
Приложения Платформы для добычи нефти и газа | Характеристики потока Оптимизирован для восстановления низкого давления, снижения кавитации и шума |
The Угловой дроссельный клапан серии GKV4200 доступен в угловом и шарообразном исполнении
типы корпусов с фланцевыми или ступичными концевыми соединениями, соответствующие API 6B/6BX
Стандарты. Изготовленные из высокопрочных кованых или литых материалов, эти клапаны
изготовлены в соответствии с требованиями API 60K / 75K, что гарантирует механическую целостность и
коррозионная стойкость.
Класс давления: 5000, 10000 и 15000 фунтов на кв. дюйм
Класс отключения: ANSI–FCI 70.2 Класс IV (дополнительный Класс V)
Направление потока: Переток (стандарт API 6A 14.15.2.6)
Материалы корпуса: Углеродистая сталь, дуплекс, инконель, супердуплекс
Варианты отделки: 1CC–4CC, CCD/MLT, LRP, DPMST/LMST микросплайн
Типы печатей: Т-образное уплотнение, клиновое уплотнение, спирально-навитое уплотнение, манжетное уплотнение из ПТФЭ
Варианты упаковки: Шеврон ПТФЭ, графит, уплотнение с низким уровнем выбросов
Приведение в действие: Пневматический, гидравлический, электрический или ручной
Согласие: NACE MR0175 / ISO 15156
Взаимозаменяемая конструкция отделки позволяет легко обслуживать, модернизировать отделку,
и гибкие конфигурации — гарантируют, что один клапан может обслуживать несколько
Требования к процессу. Сбалансированные и несбалансированные конструкции отделки дополнительно
повысить безопасность и эксплуатационную надежность в сложных условиях устья скважин и добычи
условия.
Возможность работы при высоком давлении: Рассчитан на давление до 15 000 фунтов на кв. дюйм для критически важных задач дросселирования и регулирования.
Модульная система отделки: Множество затворов в виде клеток, дисков и шлицев для индивидуального управления потоком.
Превосходная стойкость к эрозии и кавитации: Вставки из карбида вольфрама и инконеля защищают от износа и повреждений, вызванных потоком.
Техническое обслуживание верхнего входа: Быстрый доступ к внутренним компонентам для упрощения обслуживания и сокращения времени простоя.
Гибкие концевые соединения: Фланцевые или ступичные варианты API 6B/6BX с цельной или шпильковой конфигурацией.
Повышенная герметичность: Герметичность обеспечивают Т-образные уплотнения «металл-металл», спирально-навитые и клиновые уплотнения.
Упаковка с низким уровнем неконтролируемых выбросов: Манжетные уплотнения из графита и ПТФЭ соответствуют стандарту ISO15848 по защите окружающей среды.
Проектирование, ориентированное на безопасность: Противовыбросовый шток, механизм сброса давления и сбалансированные варианты уплотнения.
Универсальность приведения в действие: Доступны в пневматическом, гидравлическом, электрическом или ручном исполнении.
Проверено в полевых условиях: Успешно применяется на морских платформах, наземных нефтяных месторождениях и в системах наземного устья скважин.
Дроссельный клапан GKV4200 для тяжелых условий эксплуатации — регулирование высокого давления (5000–15000 фунтов на кв. дюйм)
| |
Класс давления API 5000 / 10000 / 15000 фунтов на кв. дюйм | Тип клапана Регулируемый дроссельный клапан, управление в тяжелых условиях эксплуатации |
Стандарты проектирования и соответствия API 6A, API 6X, ASME Sec VIII Div. II | Диапазон размеров 1-13/16" – 13-5/8" (номинальные размеры API)
|
Материалы кузова и капота Углеродистая и низколегированная сталь: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Отделка / Внутренние материалы Заглушка и седло: карбид вольфрама (вставка / с покрытием / цельное) |
Стили отделки 1CC – 4CC концентрическая клетка, CCD / MLT (мультилабиринтный диск) | Типы уплотнений Т-образное уплотнение (металл-металл), клиновое уплотнение (для MLT) |
Варианты набивки и сальников Шевронное уплотнение из ПТФЭ (V-образное кольцо), графит или набивка с низким уровнем выбросов | Крышка и концевые соединения Стандартный капот с болтовым креплением |
Варианты приведения в действие Пневматический поршневой, гидравлический, электрический или ручной маховик | Перекрытие и направление потока ANSI FCI 70.2 Класс IV (Дополнительный класс V) |
Диапазон рабочих температур -46°C до 200°C (с манжетным уплотнением из ПТФЭ)
| Функции безопасности Конструкция штока, препятствующая вылету |
Приложения Платформы для добычи нефти и газа | Характеристики потока Оптимизирован для восстановления низкого давления, снижения кавитации и шума |
