Name: Криогенный дроссельный клапан, монтируемый сверху
Availability: InStock

Криогенный поворотный клапан с верхней панелью доступа — простота обслуживания и надежность криогенной работы

Диапазон размеров

2–24 дюйма (DN50–DN600), большие размеры до 72 дюймов доступны по запросу

Материал корпуса и капота

Углеродистая сталь, нержавеющая сталь, дуплексная/супердуплексная сталь, титан, сплавы с высоким содержанием никеля
Доступно в литом, кованом или пластинчатом исполнении

Диапазон температур

-196°C до +230°C, более высокие температуры по запросу

Материал вала/штока

Цельный сквозной вал (BS6364, параграф 4.12), нержавеющая сталь 17-4PH или 316 для максимальной жесткости

Номинальное давление

Класс ASME 150–2500 / EN 1092 PN10–PN400; давление закрытия до 100 бар

Седла и уплотнители

Самокомпенсирующиеся многослойные или гибридные металл/ПТФЭ уплотнения с крутящим моментом; класс IV–VI, API 598, нулевая утечка по запросу

Набивка и сальник

Сертифицированное сальниковое уплотнение с низким уровнем выбросов; набивка из ПТФЭ или графита

Материал диска/отделки

Нержавеющая сталь или дуплекс с диском с твердосплавным покрытием; варианты отделки с антикавитацией и перегородкой

Варианты приведения в действие

Пневматический, электрический, гидравлический, электрогидравлический или ручной

Концевые соединения

Межфланцевое, с выступами, двухфланцевое или со сварным соединением встык
Стандарт API 609 / ISO 5752 / ASME B16.10

Конфигурации кузова

Стандартные и расширенные конструкции криогенных крышек; верхняя панель доступа позволяет проводить полное техническое обслуживание без демонтажа трубопровода

Класс утечки

ANSI/FCI 70-2 Класс IV–VI, API 598 Нулевая утечка по запросу

Особенности дизайна

Расположенная сверху панель доступа для удобства обслуживания; поворот на четверть оборота; конструкция с моментом затяжки обеспечивает надежную герметизацию; отсутствие внутренних болтовых соединений, которые могут ослабнуть под воздействием вибрации

Приложения

Криогенные услуги для СПГ, СУГ, аммиака, метанола, отходящего газа, рекуперации газов мгновенного испарения и химической переработки углеводородов

Функции безопасности

Противовыбросовый вал (класс 300+), низкоэмиссионное уплотнение, верхняя панель доступа снижают время простоя и риски технического обслуживания

Дополнительные улучшения

Антикавитационные и малошумные детали, твердые покрытия и специальные сплавы, индивидуальные межфланцевые размеры

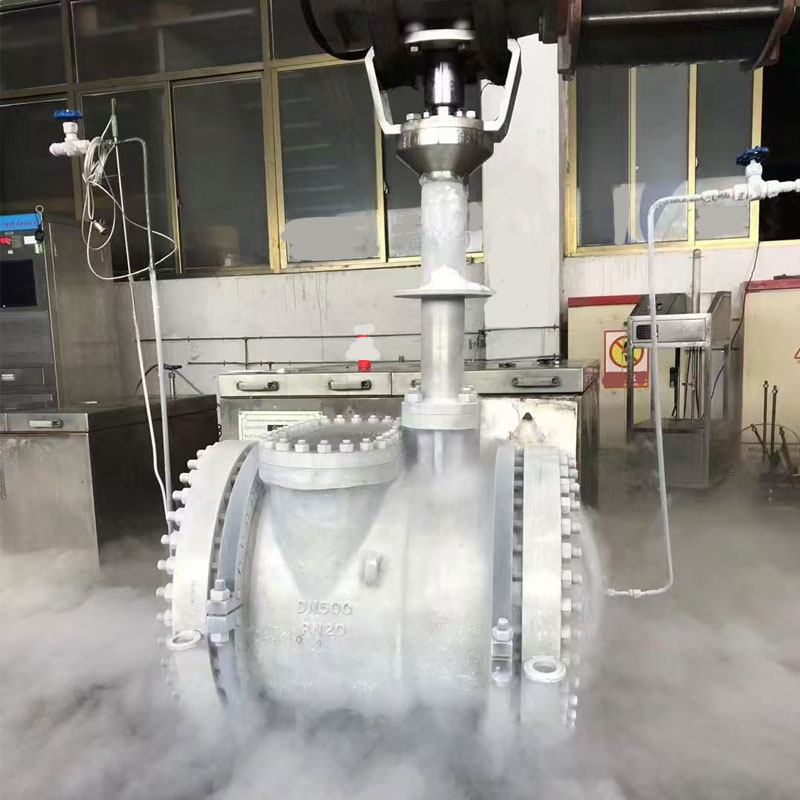

Top Mounted Cryogenic Triple Offset Butterfly Valve

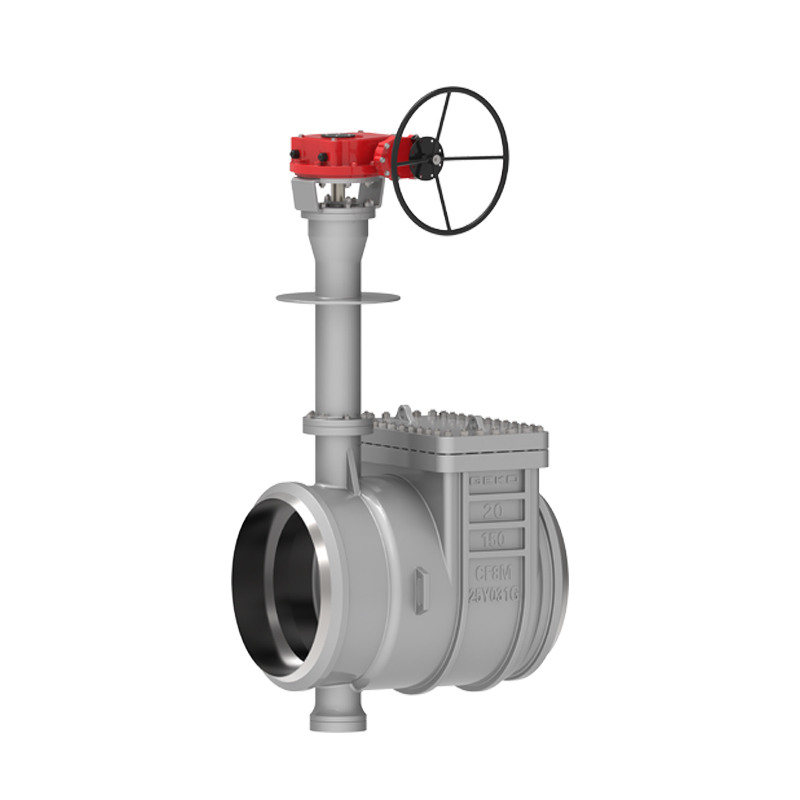

Криогенный дроссельный клапан с верхним доступом GKV930D (похож на Северна

Криогенный клапан 8000 обеспечивает надежную работу при экстремально низких температурах

приложений с полным техническим обслуживанием на линии через верхнюю панель доступа.

Конструкция клапана: Цельный сквозной вал для прочности и долговечной герметизации.

Конфигурации и размеры: Межфланцевый, с выступами, двухфланцевый, с приварным концом встык; 2–24 дюйма

(DN50–DN600), большие размеры по запросу.

Давление и температура: Класс ASME 150–2500 / PN10–PN400; от –196°C до +230°C.

Седла и уплотнители: Седла металлические или из ПТФЭ, с усилием крутящего момента, самокомпенсирующиеся;

Утечка класса IV–VI.

Материалы: Углеродистая сталь, нержавеющая сталь, дуплексная/супердуплексная сталь, титан, сплавы с высоким содержанием никеля.

Варианты отделки: Диски с твердосплавным покрытием, антикавитационные/отражательные накладки для снижения шума и износа.

Приведение в действие и эксплуатация: Пневматические, электрические, гидравлические, электрогидравлические,

или ручное; поворот на четверть оборота для управления или отключения.

Аналог криогенного поворотного клапана-бабочки Severn 8000.

Верхняя панель доступа: Полное техническое обслуживание без разборки; сокращает время простоя и затраты на техническое обслуживание.
Цельный сквозной вал: Увеличивает жесткость, сводит к минимуму износ и обеспечивает длительную герметичность.
Криогенная готовность: надежно работает при температуре до –196 °C, подходит для СПГ, СНГ, аммиака, метанола и других низкотемпературных применений.
Гибкие варианты сидений: Седла из металла или ПТФЭ, фиксируемые под действием крутящего момента и самокомпенсирующие износ и изменения температуры.
Антикавитация и снижение шума: Дополнительные накладки и перегородки для снижения кавитации, вибрации и шума.
Взрывозащищенность и низкий уровень выбросов: Низкоэмиссионные сальники, стандарт вала с противовыбросовым устройством для класса 300 и выше.
Широкая совместимость: Поддерживает соединения типа «бесфланцевое», с проушинами, двухфланцевое и сварное встык; стандартные или индивидуальные размеры соединений.
Прочные материалы: Доступны углеродистая сталь, нержавеющая сталь, дуплексная сталь, титан и сплавы с высоким содержанием никеля с твердым покрытием.

Брошюра продукта
Низкотемпературный дисковый затвор - английский
Руководство по техническому обслуживанию
Низкотемпературный дисковый затвор - английский
Введение в продукт
Низкотемпературный дисковый затвор - английский

Криогенные регулирующие клапаны для терминалов сжижения и приема СПГ
Разработаны для заводов СПГ, систем сжижения природного газа и приемных терминалов для точного регулирования расхода и давления криогенной жидкости.

Условия эксплуатации: Криогенное применение при сверхнизких температурах (-162 °C), корпус из коррозионно-стойкой нержавеющей стали или CF8M, герметичное уплотнение и стабильная работа при циклических изменениях температуры и высоком давлении.
Клапаны регулирования расхода сжиженного нефтяного газа и пропана
Используется в системах хранения, транспортировки и улавливания паров сжиженного нефтяного газа и пропана для безопасного и эффективного управления потоком углеводородного газа.

Условия эксплуатации: Умеренные температура и давление, взрывозащищенная конструкция привода, герметичность и высокая совместимость с углеводородными газообразными и жидкими фазами.
Морские криогенные клапаны для танкеров СПГ
Специально разработаны для систем погрузки и разгрузки танкеров-газовозов, обеспечивают надежную работу в морских криогенных условиях.

Условия эксплуатации: Работа с криогенными жидкостями при температуре -160 °C, устойчивость к вибрации и ударам, защита от коррозии в морской воде и прочная герметизация от колебаний температуры.
Химически стойкие клапаны для этанола и метанола
Идеально подходит для предприятий по производству этанола, метанола и спиртосодержащих химических веществ, обеспечивая точный контроль и высокую химическую стойкость.

Условия эксплуатации: Работает с воспламеняющимися, летучими жидкостями, требует антистатичных и неискрящих материалов, высокой химической совместимости и точного регулирования расхода для обеспечения безопасности процесса.
Регулирующие клапаны высокого давления для аммиака и технологических газов
Разработано для аммиака, пропилена и других технологических газов в нефтехимической и нефтеперерабатывающей промышленности.

Условия эксплуатации: Высокое давление и коррозионная среда, взрывозащищенное приведение в действие, герметичное уплотнение класса VI с нулевой утечкой и прочная отделка из нержавеющей стали или сплава для длительного срока службы.
Клапаны рекуперации отходящего газа и конечного мгновенного испарения
Используется для рекуперации отходящего газа, факельных систем и контроля конечного испарительного газа с целью снижения выбросов и повышения энергоэффективности.

Условия эксплуатации: Переменные условия давления и расхода, устойчивость к перепадам температур, герметичное уплотнение и непрерывная эксплуатация в соответствии с экологическими нормами.
