Name: Двойной эксцентриковый поворотный клапан
Availability: InStock

GKV830 ДВОЙНОЙ ЭКСЦЕНТРИКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР С ФЛАНЦЕМ

Диапазон размеров

2"~160" (DN50~DN4000)

Материалы корпуса

Углеродистая сталь (WCB, A105), нержавеющая сталь (CF8/CF8M, CF3/CF3M), легированная сталь (F22, WC6, WC9), дуплексная/супердуплексная (2205, 2507), сплавы на основе никеля (инконель, хастеллой, монель) или специальные материалы (титан, цирконий, тантал).

Диапазон температур

от -320°F до 842°F (от -196°C до 450°C)

Материалы штока

17-4PH, нержавеющая сталь 410, XM-19 (Nitronic 50), нержавеющая сталь (410, 420, 431, 17-4PH, 316) или сплавы на основе никеля, опционально закаленные или с покрытием для дополнительной прочности и износостойкости

Максимально допустимое рабочее давление

ASME 150 фунтов, 300 фунтов, 600 фунтов 900 фунтов/

EN 1092 PN 10, 16, 25, 40, 63, 100, 150

Материалы сиденья

В зависимости от области применения изготавливается из ламинированной нержавеющей стали с графитом, твердосплавных материалов или мягких уплотнений (PTFE, RPTFE, Viton, EPDM).

Рейтинг отключения

Нулевая утечка

Материалы диска

Нержавеющая сталь, дуплексная нержавеющая сталь или сплавы на основе никеля с опциональным покрытием твердым сплавом (стеллит, WC) или покрытием HVOF для защиты от износа и коррозии.

Стандарт дизайна

API 609, ASME B16.34, ASME VIII, API 600

Сверление фланцев

ASME B16.5, ASME B16.47, EN 1092, ISO 7005.

Концевые соединения

Вафля, с выступом, двухфланцевая

Стандарт тестирования

ISO 5208, EN12266-1, API 6D, API 598, BS 6755

Порты

Полнопроходной

Подключить платформу

ISO5211, кронштейн

Лицом к лицу

ААПИ 609, АСМЭ Б16.10, ИСО 5752, ЭН 558

Приложения

Нефть и газ, пар, электроэнергетика, нефтепереработка, химическая переработка

GKV-830 Двойной эксцентриковый прецизионный инженерный дисковый затвор

Уникальная простая и инновационная конструкция высокопроизводительного двухэксцентрикового поворотного затвора GKV-830 обеспечивает высокую надежность, а техническое обслуживание на месте эксплуатации также чрезвычайно просто.

ProCentric Double Offset

Первое смещение — между центром штока и центром седла.

Второе смещение находится между центром клапана и центром

шток. Это смещение позволяет диску свободно вращаться в седле в открытом положении.

Это процентрическое действие уменьшает износ сиденья и минимизирует необходимость в сидении.

крутящий момент для создания эксцентрикового посадочного действия для высокоцикловых применений.

Манжетное уплотнение

Усиленные седла с подпором обеспечивают двустороннее герметичное закрытие.

Огнестойкое сиденье

Кольцо седла спроектировано таким образом, чтобы перекрыть поток трубопровода в случае пожара.

В нормальном режиме работы седло с металлическим опорным кольцом обеспечивает двунаправленное движение.

Герметичное закрытие по всем стандартам ANSI. В случае пожара, если

огонь уничтожает любую часть седла, покрытого ПТФЭ, металлического инконеля

Опорное кольцо будет постоянно находиться в контакте с диском, обеспечивая металлическую защиту.

к металлическому резервному уплотнению. В условиях пожара давление в линии

немедленно уменьшают и обрабатывают поверхность пеной для тушения пожара.

Набивка штока:

Графит обеспечивает надежную герметизацию, обеспечивая пожаробезопасность.

Фиксатор сиденья:

Надежный многоболтовой фиксатор удерживает и поддерживает сиденье.

Стандартные клапаны подходят для двунаправленного тупикового обслуживания.

полный диапазон давления и температуры клапана.

Тело:

Прочная цельная отливка из углеродистой стали WCB или нержавеющей стали CF8M

Сталь. Доступно в пластинчатом и латунном исполнении.

Огнестойкое сиденье:

Мягкое седло с двусторонним уплотнением для предотвращения протечек.

Несущий:

Полная длина обеспечивает максимальную поддержку стебля.

Упорное кольцо:

Центрирует диск. Обеспечивает герметичное закрытие и длительный срок службы.

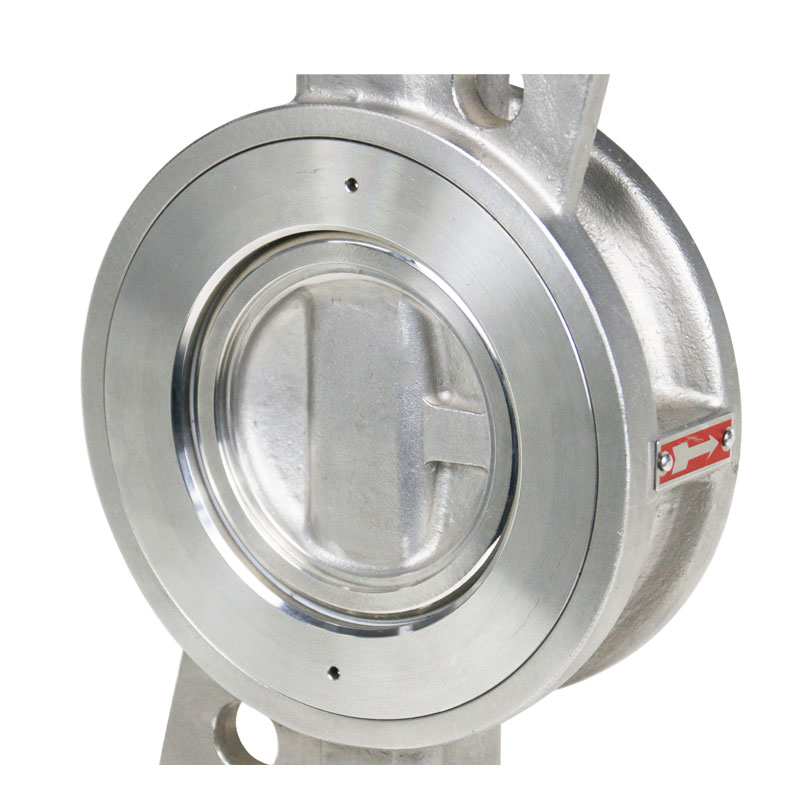

Уникальная конструкция двухэксцентрикового поворотного затвора GKV-830.

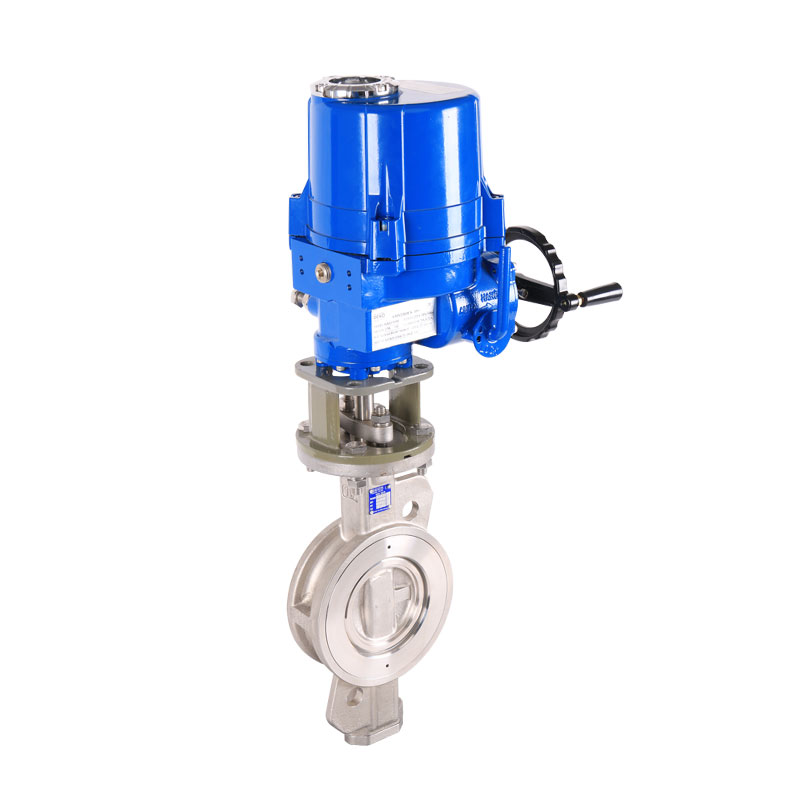

Electrical double eccentric butterfly valve

Двухэксцентриковый дисковый затвор GKV-830 имеет стандартизированную высокопрочную конструкцию интегрированного штока для обеспечения взаимозаменяемости с приводами GEKO.

Уплотнительное кольцо из ПТФЭ с антиэкструзионным кольцом из углеродного волокна обеспечивает непрерывное сжатие, обеспечивая надежную герметизацию вокруг штока клапана. Предлагает различные варианты применения для высоких температур, циклических нагрузок и огнезащиты.

Обеспечивает двустороннюю герметизацию с нулевой утечкой, одновременно изолируя усилитель и среду трубопровода.

Руководство по эксплуатации
Двойной эксцентриковый дисковый затвор — английский
Брошюра продукта
Двойной эксцентриковый дисковый затвор — английский

Двухэксцентриковый дисковый затвор серии GKV-830 применяется в различных отраслях промышленности.

Нефтехимическая и газовая промышленность
Высокопроизводительные двухэксцентриковые дисковые затворы широко используются в системах нефтепереработки и природного газа для перекрытия трубопроводов, регулирования потока сжиженного природного газа и отвода серосодержащих сред.
Сталелитейная и химическая промышленность
Эти полнопроходные клапаны имеют седла из ПТФЭ и стандартные фланцевые соединения, которые позволяют оптимизировать эффективность потока в стальных, химических и других системах.
Судостроение и океанотехника
Для условий с высоким содержанием солевых брызг в морской воде корпус клапана может быть изготовлен из нержавеющей стали марки 316 и покрыт эпоксидной смолой.
Охрана окружающей среды и промышленная очистка воды
Коррозионностойкие клапаны с мягкими уплотнениями и высокопроизводительными фланцевыми соединениями обеспечивают надежное дозирование химикатов, одновременно снижая затраты на техническое обслуживание.

ГОРЯЧИЕ ТЕГИ :

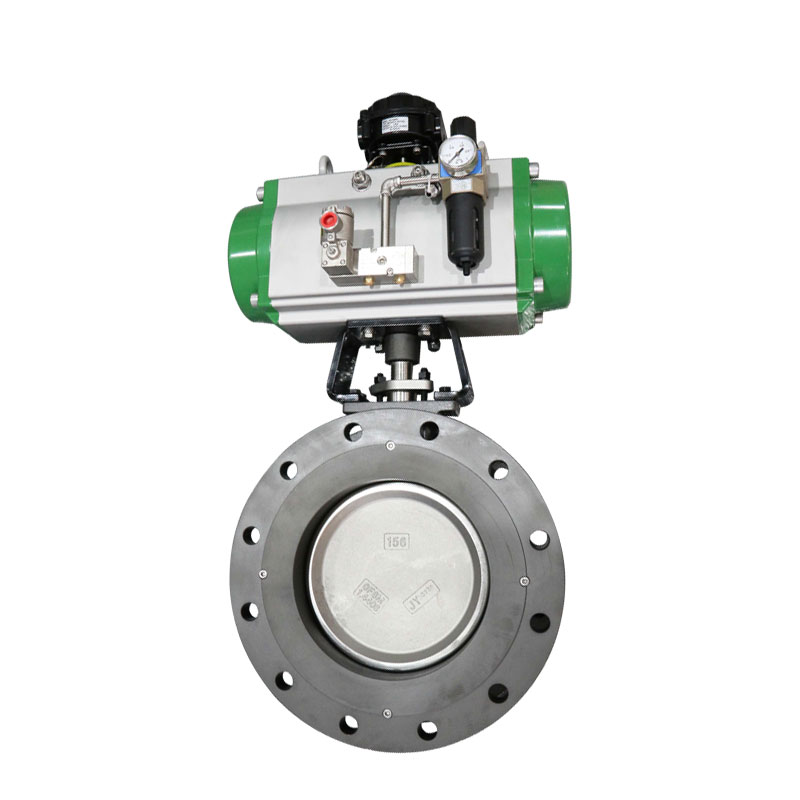

Дроссельный клапан с двойным эксцентриситетом для СПГ

Дисковый затвор эксцентриковый межфланцевый

Фланцевый двухэксцентриковый дисковый затвор

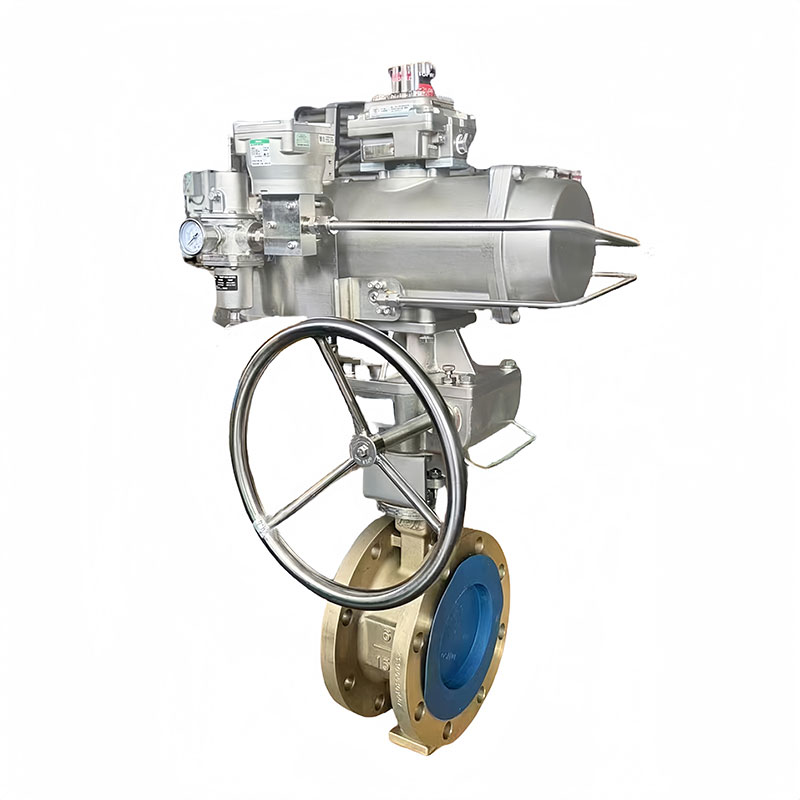

Двунаправленный уплотнительный дисковый затвор с низким крутящим моментом
