Поставка коррозионностойких шаровых клапанов для работы в агрессивных химических средах.

Химические заводы, опреснительные установки, морские платформы, очистные сооружения и горнодобывающие предприятия работают в агрессивных кислых, щелочных, богатых хлоридами, окислительных и рассоловых средах. Обычные шаровые краны из углеродистой стали или стандартной нержавеющей стали марки 304 в течение короткого срока службы подвергаются точечной коррозии, щелевой коррозии, коррозионному растрескиванию под напряжением и быстрому утонению стенок, что приводит к утечкам жидкости, остановке трубопроводов и даже создает угрозу безопасности. Поэтому поиск профессиональных коррозионностойких шаровых кранов, предназначенных для работы в суровых химических условиях, становится ключевой задачей для инженеров-технологов и заказчиков проектов.

Коррозионностойкие шаровые краны также известны под различными отраслевыми названиями на мировых рынках закупок: химически стойкие шаровые краны, антикоррозионные шаровые краны, шаровые краны для работы в агрессивных средах, кислото- и щелочестойкие шаровые краны, хлоридостойкие шаровые краны. Это руководство систематически систематизирует марки сплавов корпуса, материалы внутренней отделки, конфигурации уплотнений, конструктивные особенности и стандарты соответствия, которые необходимо проверить при запросе, помогая вам выбрать долговечные и экономически эффективные антикоррозионные решения для клапанов.

1. Основные коррозионностойкие материалы корпуса для работы в агрессивных химических средах.

Корпус клапана является основным барьером, выдерживающим давление и защищающим от коррозионных жидкостей. Различные сплавы обладают совершенно разной устойчивостью к кислотам, щелочам, соленой воде и химическим растворителям. Ниже приведены все распространенные марки сплавов с их альтернативными обозначениями и применимыми средами:

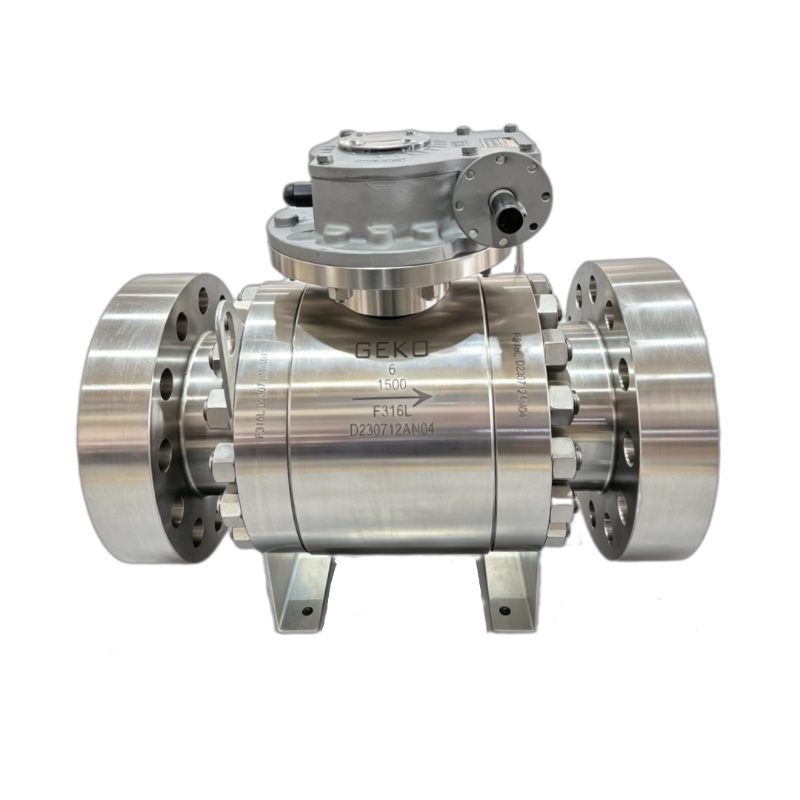

1.1 Шаровой клапан из аустенитной нержавеющей стали 316/316L

Общепринятые названия: шаровой клапан A182 F316, шаровой клапан из нержавеющей стали с молибденовым сплавом. Молибденовый компонент значительно повышает устойчивость к хлорид-ионам, разбавленной серной кислоте, фосфорной кислоте и солевому туману. Низкоуглеродистая версия 316L предотвращает межкристаллитную коррозию после сварки и широко используется в линиях дозирования химических веществ, сточных водах и слабокоррозионных органических растворителях. Это базовый вариант антикоррозионной защиты для химических сред средней концентрации.

1.2 2205 Шаровой клапан из дуплексной нержавеющей стали

Альтернативное название: шаровой клапан из дуплексной стали UNS S32205, двухфазный шаровой клапан из нержавеющей стали. Сочетает в себе высокую механическую прочность и превосходную стойкость к коррозии хлоридами, эффективно противостоит воздействию рассола, солоноватой воды, морской воды и растворов средней кислотности и щелочности. Превосходит нержавеющую сталь 316 по показателям устойчивости к точечной коррозии и растрескиванию под напряжением, является стандартным выбором для опреснительных установок и прибрежных химических заводов.

1.3 2507 Шаровой клапан из супердуплексной нержавеющей стали

Альтернативное название: шаровой клапан из супердуплексной стали UNS S32750. Содержит больше хрома, молибдена и азота, чем дуплексная сталь 2205, подходит для работы с концентрированными рассолами, высокотемпературной морской водой и сильно загрязненными химическими сточными водами. Используется в морской технике и в трубопроводах, работающих в суровых условиях с высоким содержанием соли.

1.4 Шаровые краны из высоконикелевых сплавов (суперсплавы)

• Шаровой клапан из сплава Hastelloy C276Устойчив к сильным окисляющим кислотам, хлору, гипохлориту и смешанным коррозионным химическим веществам, идеально подходит для пестицидной, хлорщелочной и химической промышленности.
• Шаровой клапан из сплава инконель 625Обладает превосходной устойчивостью к высокотемпературным коррозионным средам и термической усталости, применяется в трубопроводах для отвода продуктов высокотемпературных химических реакций.
• Шаровой клапан из монеля 400: Превосходная устойчивость к фтористоводородной кислоте, щелочным растворам и морской воде, эксклюзивный материал для систем обработки фтористоводородной кислотой.

1.5. Коррозионностойкие шаровые краны с футеровкой (экономичная альтернатива)

Для сильно агрессивных сред, таких как концентрированная соляная кислота, фтороводородная кислота и сильные окислители, легированные материалы слишком дороги. В шаровых кранах с футеровкой используется наружный слой из углеродистой или литой стали с полной внутренней футеровкой в ​​качестве антикоррозионного слоя:

• Шаровой кран с тефлоновым покрытием (PTFE-футеровка)
• Шаровой кран с футеровкой из PFA, шаровой кран с футеровкой из FEP, шаровой кран с резиновой футеровкой

Покрытие полностью изолирует металлическую основу от коррозионно-активной жидкости, обеспечивая полную химическую инертность и значительно снижая бюджет на закупку крупногабаритных химических трубопроводов.

2. Подбор антикоррозионных отделочных и уплотнительных материалов.

Даже при использовании корпусов из высококачественных сплавов, неправильный выбор материалов шаровых и седловых подшипников приведет к преждевременному выходу из строя в агрессивных химических средах. Внутренние элементы отделки и уплотнения должны быть химически совместимы с протекающей средой:

• Шаровой клапан с седлом из ПТФЭ/РПТФЭУниверсальная химическая инертность по отношению к большинству кислот, щелочей и органических растворителей, герметичное закрытие при комнатной и умеренной температуре.
• Коррозионностойкий шаровой клапан с седлом из PEEKСочетает химическую стойкость с износостойкостью, подходит для агрессивных сред, содержащих твердые частицы и кристаллические осадки.
• Шаровой клапан STL Stellite с упрочненным металлическим уплотнением: Наплавка STL6/STL12 на поверхности шара и седла, для работы с высокотемпературным коррозионным паром, абразивными химическими суспензиями и легковоспламеняющимися опасными жидкостями, требующими пожарной безопасности.
• Шаровой сердечник из сплаваШар и шток изготовлены методом ковки из того же сплава, что и корпус клапана (дуплексная сталь 2205, хастеллой C276, монель 400), чтобы исключить гальваническую коррозию, вызванную контактом разнородных металлов.

3. Конструктивные особенности, оптимизированные для трубопроводов, подверженных химической коррозии.

3.1 Выбор типа отверстия

• Коррозионностойкий шаровой клапан с полным проходным сечением/проходом: минимизирует падение давления, предотвращает образование отложений и накипи внутри канала, идеально подходит для вязких, кристаллизующихся и содержащих твердые частицы химических жидкостей.
• Шаровой клапан с уменьшенным диаметром/ограниченным проходным сечением, устойчивый к коррозии: компактный размер для линий отбора проб малого диаметра, ответвлений трубопроводов контрольно-измерительных приборов и точек дозирования химических реагентов с низким расходом.

3.2 Разделенная конструкция корпуса

• Трехкомпонентный шаровой кран, устойчивый к коррозии: легко разбирается для осмотра внутренней облицовки, замены седла и промывки трубопровода, удобен для регулярного технического обслуживания химического технологического оборудования.
• Двухкомпонентный цельнолитой шаровой клапан из сплава: жесткая конструкция, меньшее количество точек утечки для систем химических реакций высокого давления с замкнутым контуром.

3.3 Формы концевых соединений

Фланцевый шаровой клапан с коррозионностойким покрытием RF, шаровой клапан из сплава BW с приваркой встык, шаровой клапан с футеровкой SW с раструбной сваркой, санитарный антикоррозионный шаровой клапан Tri-Clamp для фармацевтических и пищевых коррозионных добавок.

3.4 Вспомогательные системы безопасности для работы с опасными химическими веществами

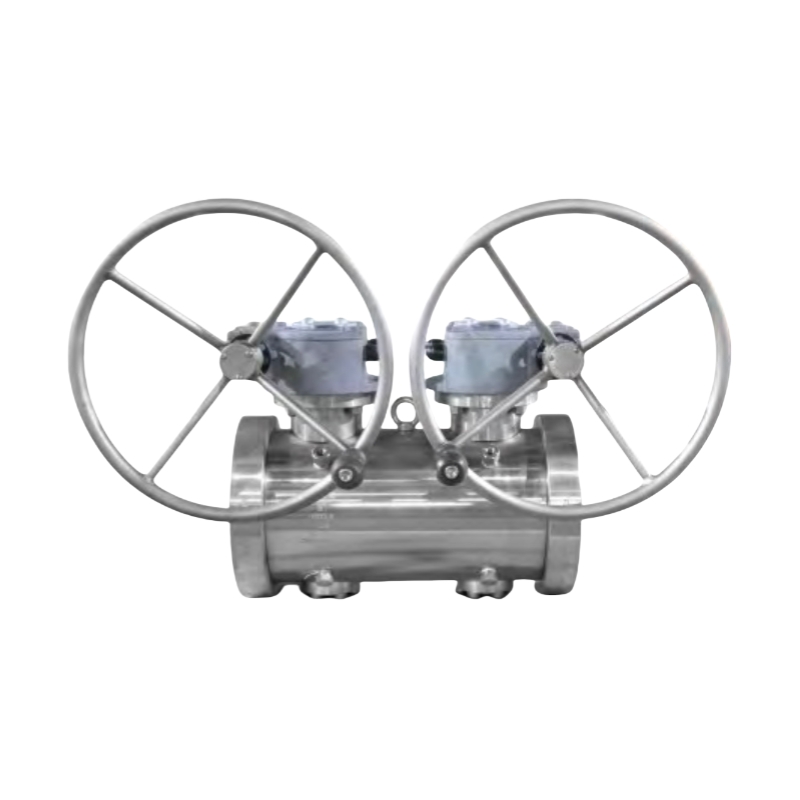

- Конструкция штока, предотвращающая выдувание - Антистатическое устройство для паров легковоспламеняющихся и взрывоопасных химических веществ - Блокирующее устройство для предотвращения неправильной эксплуатации - Функция двойной блокировки и сброса давления (DBB) для изоляции токсичных сред - Огнестойкая конструкция в соответствии со стандартом API 607

4. Важные сертификаты, необходимые для проектов в химической промышленности

При закупке комплектующих для глобальных химических заводов необходимо проверить следующие обязательные документы для прохождения независимой инспекции: 1. Протокол испытаний материалов (MTR) с указанием номера плавки для сплавов и суперсплавов; 2. Сертификат API 6D для трубопроводов большой грузоподъемности в нефтехимической и химической промышленности; 3. Сертификат модуля CE PED для таможенного оформления импорта на рынок ЕС; 4. Сертификат огнестойкости API 607; 5. Отчет о неразрушающем контроле (НК) для литых и кованых деталей клапанов из сплавов.

5. Распространенные дорогостоящие ошибки при закупках, которых следует избегать.

1. Для морской воды и сред с высоким содержанием хлоридов, выбирайте шаровые краны из нержавеющей стали SS304, так как они быстро подвергаются точечной коррозии.
2. Использование обычных уплотнений из ПТФЭ для высокотемпературной обработки сильными окисляющими химическими веществами может привести к разрушению облицовки и утечке среды.
3. Выбор разнородных металлических материалов для шара и штока клапана приводит к гальванической коррозии внутри полости клапана.
4. Для химических жидкостей, склонных к кристаллизации, выбирайте трубопроводы с уменьшенным диаметром канала, так как это может привести к засорению трубопровода и избыточному давлению в системе.
5. Отсутствие сертификатов на материалы MTR и документов, подтверждающих пожарную безопасность, приведет к отказу в приемке проекта и таможенном оформлении экспорта.

Заключение

Выбор высококачественных коррозионностойких шаровых клапанов для работы в агрессивных химических средах основан на точном подборе материалов: нержавеющая сталь 316L для умеренной коррозии, дуплексная сталь 2205/2507 для работы с хлоридами и морской водой, суперсплавы Hastelloy, Inconel и Monel для работы со сверхпрочными коррозионными средами, а также шаровые клапаны с футеровкой из PTFE/PFA в качестве экономичной альтернативы большого диаметра. В сочетании с подобранной антикоррозионной арматурой, химически совместимыми уплотнительными материалами, полнопроходной противозасоряющей конструкцией и полным набором отраслевых сертификатов, эти характеристики позволяют максимально увеличить срок службы клапанов и исключить незапланированные простои в агрессивных химических технологических системах.

Компания GEKO Valve производит полный спектр коррозионностойких шаровых клапанов, включая варианты из дуплексной стали, суперлегированных сплавов и с футеровкой из ПТФЭ, с возможностью индивидуальной настройки диаметра, конфигурации уплотнения, приводного механизма и предохранительных устройств для предприятий химической, опресняющей, морской, водоочистной и фармацевтической промышленности по всему миру.
