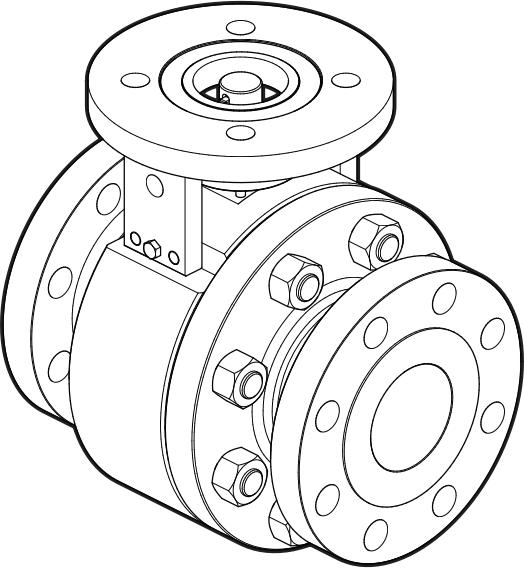

Шаровой кран для тяжелых условий эксплуатации

ВВЕДЕНИЕ

Шаровой кран серии с металлическим седлом для тяжелых условий эксплуатации разработан в соответствии со стандартами ASME B16.34 и ASME. Шаровой кран серии представляет собой свободно плавающий шаровой кран с металлическими седлами. Для достижения оптимальной производительности важно правильно установить кран на трубопроводе. Если у вас есть вопросы,

пожалуйста, свяжитесь с нами. info@geko-union.com

Серия может быть настроена на однонаправленный или

Двунаправленный поток. Предпочтительное направление потока и сторона высокого давления указаны на клапане. Необходимо уделить особое внимание установке клапана в соответствии с предпочтительным направлением потока и стороной высокого давления.

Предпочтительное направление потока указано на заводской табличке или клапане.

Шаровой кран для эксплуатации в тяжелых условиях предназначен для работы с твердыми частицами и соответствующими абразивными/эрозионными средами, характерными для подобных применений. В зависимости от условий применения, M1 может быть оснащен продувочным отверстием и/или

Промывочные отверстия для промывки, позволяющие вымывать частицы из полости корпуса, предотвращать образование накипи или удалять накопившуюся среду. См.

отделка вашего конкретного продукта для соответствующего сиденья

Конструкция и наличие таких портов. Правильная настройка и обслуживание значительно продлевают срок службы клапана в этих суровых условиях.

Особые условия безопасного использования

Для того чтобы определить, какие факторы следует тщательно учитывать, необходимо:

Убедитесь, что клапан совместим с окружающей средой, в которой он применяется. Разработчик системы и/или конечный пользователь должны официально рассмотреть каждый шаровой кран для эксплуатации в тяжёлых условиях и тщательно задокументировать его.

обоснование конкретных мер, принятых для обеспечения

постоянное соответствие требованиям на протяжении всего срока службы шарового крана для тяжелых условий эксплуатации.

Материальные соображения

Титан не следует использовать в горнодобывающей промышленности Группы I и оборудовании Группы II категории 1 из-за возможности возгорания от искр, возникающих при механических ударах. Проконсультируйтесь с

фабрика для получения подробной информации об ограничениях материалов

Температурные соображения

Шаровые краны для тяжелых условий эксплуатации серии разработаны в соответствии с

с номинальными значениями давления/температуры ASME B16.34 и

подходит для рабочих температур до 593 °C (1100 °F),

в зависимости от материалов конструкции. По запросу доступны индивидуальные конструкции, а номинальные значения давления и температуры будут указаны на бирке клапана. Рабочая среда должна быть

учитывать при оценке номинальных значений давления и температуры.

Проектировщик системы несет ответственность за обеспечение максимальной температуры как внутри корпуса клапана, так и снаружи.

Поверхность будет оставаться значительно ниже температуры возгорания атмосферы. Могут потребоваться дополнительные защитные устройства.

для обеспечения достаточного запаса тепловой безопасности, включая, помимо прочего: тепловые отключающие устройства и охлаждающие устройства.

Для рабочих температур выше 200°C (392°F) компания Bray рекомендует использовать теплоизоляцию корпуса клапана.

Вопросы статического электричества

Если технологическая среда представляет собой жидкость или полутвердый материал с поверхностным сопротивлением более 1 ГОм, необходимо соблюдать особые меры предосторожности.

следует принять меры для обеспечения того, чтобы процесс не создавал

Электростатический разряд. Этого можно добиться, поддерживая скорость потока технологической среды ниже 1 м/с или обеспечивая достаточное количество точек разряда вдоль технологического пути для устранения

накопление электростатического заряда.

Может потребоваться соответствующее заземление с помощью заземляющих полос или других средств.

Учет паразитных электрических токов

При использовании шарового крана для тяжелых условий эксплуатации вблизи источников сильного тока или магнитного излучения необходимо обеспечить надежное заземление, чтобы предотвратить возгорание из-за индуктивного

течения или повышение температуры из-за этих течений.

Увлеченные твердые частицы и технологические среды

Особое внимание следует уделить фильтрации технологической среды, если существует вероятность, что процесс

Технологическую среду рекомендуется фильтровать, чтобы пропускать частицы диаметром не более 1,0 мм через клапанный узел, где они присутствуют.

Высокая вероятность наличия твёрдых частиц. Более крупные частицы

размеры могут быть признаны подходящими в зависимости от возможности

частиц в технологической среде и области

Классификация. Решение об уровнях и ограничениях фильтрации.

должны быть тщательно задокументированы разработчиком системы и/или конечным пользователем, чтобы гарантировать постоянное соответствие требованиям на протяжении всего срока службы

клапан.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ

Это устройство покинуло завод в надлежащем состоянии, чтобы быть безопасным.

Установка и эксплуатация устройства должны быть безопасными. Пользователь должен соблюдать примечания и предупреждения, содержащиеся в настоящем документе, для поддержания безопасного состояния и обеспечения безопасной эксплуатации устройства.

Примите все необходимые меры предосторожности, чтобы предотвратить повреждение клапана.

Из-за неосторожного обращения, ударов или неправильного хранения. Не используйте абразивные средства для очистки клапана и не царапайте металлические поверхности какими-либо предметами.

Системы управления, в которых установлен клапан, должны иметь

надлежащие меры предосторожности — для предотвращения травм персонала или повреждения оборудования — в случае выхода из строя компонентов системы.

Верхние пределы допустимого давления и температуры

(в зависимости от материалов конструкции клапанов) должны быть

Соблюдены. Эти ограничения указаны на идентификационной бирке клапана.

Клапан нельзя эксплуатировать до тех пор, пока не будут соблюдены следующие документы:

> Декларация о директивах ЕС

> Руководство по МОМ (поставляется вместе с продуктом).
