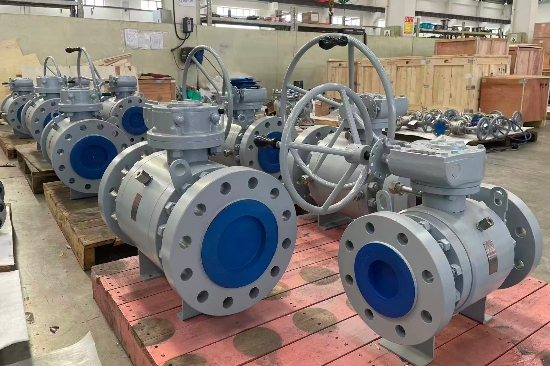

Шаровой клапан GEKO DBB с жестким уплотнением – герметичность для природного и углеводородного газа.

На критически важных этапах транспортировки природного газа и углеводородов характеристики клапана напрямую влияют как на безопасность, так и на эффективность. Последняя партия шаровых клапанов DBB (Double Block and Bleed) с жестким уплотнением от компании GEKO получила исключительные отзывы от клиентов благодаря своей герметичности, соответствующей стандарту ISO 5208, и нулевой утечке класса А.

1. Шаровой клапан DBB с жестким уплотнением: идеальный выбор для работы с природным и углеводородным газом.

1.1 Основные характеристики: Герметичность без протечек и адаптация к экстремальным условиям.

Шаровой клапан GEKO DBB с жестким уплотнением использует конструкцию с металлическим уплотнением, обеспечивающую газонепроницаемость благодаря прецизионно отшлифованным седлам клапана и контактным поверхностям шара. Он соответствует стандарту ISO 5208 класса А по герметичности, полностью предотвращая утечку газа во время испытаний под высоким давлением. Это гарантирует соответствие строгим требованиям к нулевой утечке в газопроводах. Корпус клапана изготовлен из высокопрочной легированной стали, термообработанной до твердости более HRC 60, что значительно повышает износостойкость и обеспечивает долговременную стабильную работу в агрессивных средах углеводородных газов, таких как метан и пропан.

1.2 Конструктивные преимущества: двойная изоляция и резервирование для обеспечения безопасности

Конструкция DBB включает две независимые уплотнительные поверхности и центральный дренажный клапан, создавая двойной изолирующий барьер. В случае отказа основного уплотнения немедленно активируется резервное уплотнение, а дренажный клапан выпускает остаточный газ, предотвращая повышение давления. Эта конструкция имеет решающее значение на газоперерабатывающих заводах, где она эффективно предотвращает риски взрыва, связанные с утечками. Корпус клапана имеет модульную конструкцию, что упрощает техническое обслуживание на месте и сокращает время простоя.

1.3 Параметры производительности: удовлетворение всех требований спектра

Диапазон давления: от класса 150 до класса 1500, подходит для различных уровней давления, от низкого давления в сборных трубопроводах до высокого давления в трубопроводах большой протяженности.

Диапазон рабочих температур: от -46°C до 200°C, что охватывает экстремально холодные регионы и высокотемпературные среды нефтепереработки.

Номинальный диаметр: от DN 15 до DN 600, что позволяет регулировать расход как в небольших ответвлениях, так и в магистральных трубопроводах.

Способы привода: Поддерживает ручные, пневматические, электрические и гидравлические приводы, совместимые с системами автоматического управления.

2. Углубленный анализ сценариев применения природного газа и углеводородных газов.

2.1 Транспортировка природного газа: основной компонент для трубопроводов большой протяженности

В газопроводах большой протяженности шаровой клапан DBB с жестким уплотнением служит критически важным запорным устройством, выполняющим следующие функции:

Регулирование высокого давления: В трубопроводах класса 900 и выше клапаны должны выдерживать частые операции открытия/закрытия. Клапаны GEKO прошли испытания на усталость, сохраняя герметичность после 100 000 циклов.

Аварийное отключение: При подключении к системам SCADA клапан может полностью открыться или закрыться в течение 5 секунд, реагируя на сигналы тревоги об утечке в трубопроводе.

Очистка трубопроводов: Функция быстрого открытия и закрытия шарового клапана в сочетании с устройством для прочистки трубопровода обеспечивает удаление примесей из трубопровода, поддерживая эффективную транспортировку.

2.2 Переработка углеводородных газов: надежная поддержка нефтеперерабатывающих и СПГ-заводов

На станциях приема СПГ и нефтеперерабатывающих заводах клапаны сталкиваются с двойной проблемой: низкими температурами и коррозией.

Низкотемпературная герметизация: Специальные низкотемпературные герметизирующие материалы сохраняют эластичность при температуре -196°C, предотвращая протечки, вызванные усадкой при низких температурах.

Защита от коррозии: Корпус клапана покрыт никелевым сплавом, устойчивым к коррозии от кислых газов, таких как H₂S и CO₂, что продлевает срок службы.

Изоляция технологического процесса: В перегонных колоннах, компрессорах и другом оборудовании клапан обеспечивает точное регулирование потока углеводородных газов, способствуя оптимизации технологического процесса.

2.3 Типичные примеры применения

Пример 1: В рамках многонационального проекта по строительству газопровода после внедрения шаровых клапанов GEKO DBB уровень утечек снизился со среднего показателя по отрасли в 0,5% до 0%, что позволило сэкономить более 2 миллионов долларов на ежегодных затратах на техническое обслуживание.

Пример 2: На нефтеперерабатывающем заводе на Ближнем Востоке в установке высокотемпературного крекинга клапаны GEKO непрерывно работали в течение 3 лет без нарушений герметичности, заменив собой первоначальный импортный продукт.

3. Как сопоставить требования с характеристиками продукта

3.1 Выбор ключевых параметров

Номинальное давление: Для предотвращения рисков избыточного давления выбирайте клапаны с номинальным давлением от 300 до 1500 в зависимости от расчетного давления в трубопроводе.

Диапазон рабочих температур: В холодных регионах следует отдавать предпочтение низкотемпературным клапанам, а в условиях высоких температур необходимо учитывать особенности конструкции систем теплоотвода.

Способ привода: Для сценариев дистанционного управления рекомендуются электрические приводы, а пневматические приводы идеально подходят для систем аварийного останова.

3.2 Советы по установке и техническому обслуживанию

Предварительная проверка перед установкой: Убедитесь, что маркировка направления потока на клапане соответствует трубопроводу, а поверхности фланцевого соединения чистые и не повреждены.

Впрыскивание смазки для уплотнений: Используйте специальную смазку для уплотнений, чтобы улучшить герметизацию при низком давлении, обеспечивая соответствие впрыскиваемого количества техническим характеристикам производителя.

Регулярное техническое обслуживание: проверяйте износ сидений каждые 6 месяцев и ежегодно проводите проверку герметичности. Своевременно заменяйте изношенные компоненты.

3.3 Отраслевые стандарты и сертификация

Сертификация ISO 5208: гарантирует, что клапан прошел строгие испытания на газонепроницаемость, с коэффициентом утечки менее 0,01%.

Соответствие стандарту API 6D: отвечает стандартам нефтегазовой отрасли, обеспечивая надежность в проектировании, производстве и инспекции.

Сертификация CE: Соответствует директивам ЕС по оборудованию, работающему под давлением, что поддерживает глобальные закупки.

Выберите клапаны GEKO уже сегодня: посетите веб-сайт GEKO или свяжитесь с авторизованными дистрибьюторами. info@geko-union.com
