Как геометрия тройного смещенного поворотного клапана обеспечивает истинную нулевую утечку

Работает на основе высокопроизводительной клапанной технологии GEKO.

Долгое время инженеры рассматривали поворотные затворы как исключительно «экономически выгодное» решение — легкие, компактные, простые по конструкции и доступные по цене. Однако они также имели давнюю репутацию ненадежных:

- Ограничено мягкими резиновыми сиденьями

- Низкая устойчивость к высоким температурам и давлению

- Склонен к протечкам после длительной эксплуатации

В сложных условиях эксплуатации основное внимание традиционно уделялось громоздким шаровым клапанам.

Это восприятие изменилось с появлением настоящего разрушителя:

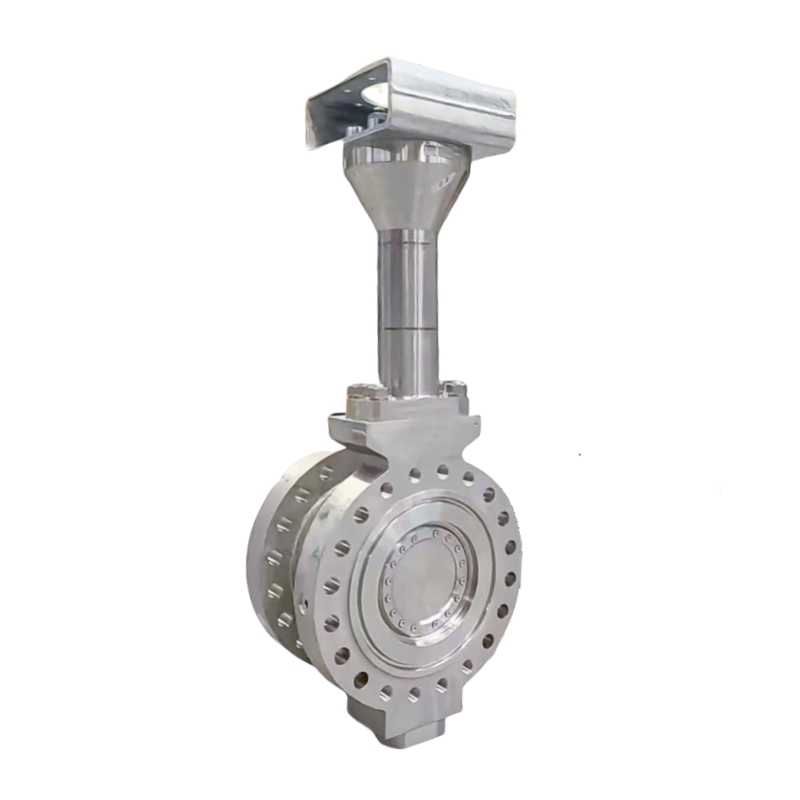

Тройной смещенный поворотный затвор (TOV).

Благодаря применению элегантного геометрического принципа, конструкция с тройным смещением полностью исключает трение между металлическими уплотнительными поверхностями, что делает возможным герметичное уплотнение «металл к металлу» без утечек. Это нововведение позволило поворотным затворам составить конкуренцию шаровым затворам в ответственных областях применения.

Сегодня компания GEKO расскажет вам о данном геометрическом прорыве и о том, как три смещения создают одно инженерное чудо.

1. Ахиллесова пята традиционных дисковых затворов: трение

Чтобы понять, почему тройные смещенные клапаны являются революционными, мы должны сначала разобраться, почему более ранние конструкции оказались неэффективными.

1.1 Концентрические (с нулевым смещением) поворотные задвижки

В концентрических конструкциях осевая линия вала, центр диска и центр уплотнения совпадают.

Проблема:

На протяжении всего цикла открытия и закрытия диск непрерывно трется о седло. Для поддержания герметичности можно использовать только эластичные резиновые седла.

Резиновые сиденья: не выдерживают высоких температур.

Быстрое старение: является основной причиной протечек и короткого срока службы.

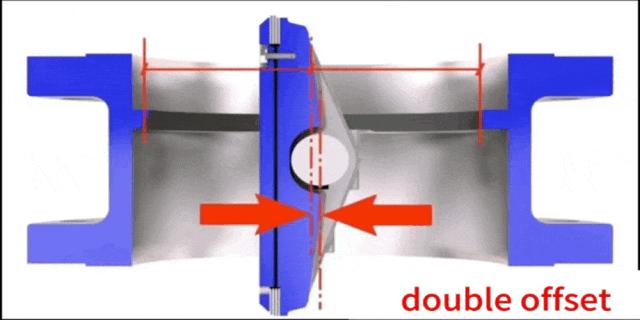

1.2 Двухсмещенные поворотные затворы

Для уменьшения трения инженеры ввели два смещения:

Смещение 1:Вал смещен относительно центра уплотнительной поверхности.

Смещение 2:Смещение вала относительно осевой линии трубопровода

Результат:

Эти смещения создают кулачковый механизм, позволяющий диску быстро отсоединяться от седла во время начального движения при открытии. Это значительно снижает трение и позволяет использовать более жесткие седла из ПТФЭ с улучшенными показателями давления и температуры.

Но проблема всё ещё остаётся:

В момент окончательного закрытия металлические поверхности все еще скользят друг относительно друга. Если попытаться герметизировать металл по металлу, может произойти сильное заедание, что приведет к заклиниванию или протечке.

2. Геометрия, лежащая в основе прорыва: понимание тройного смещения.

Для полного устранения трения металла инженеры ввели третье — и наиболее важное — смещение.

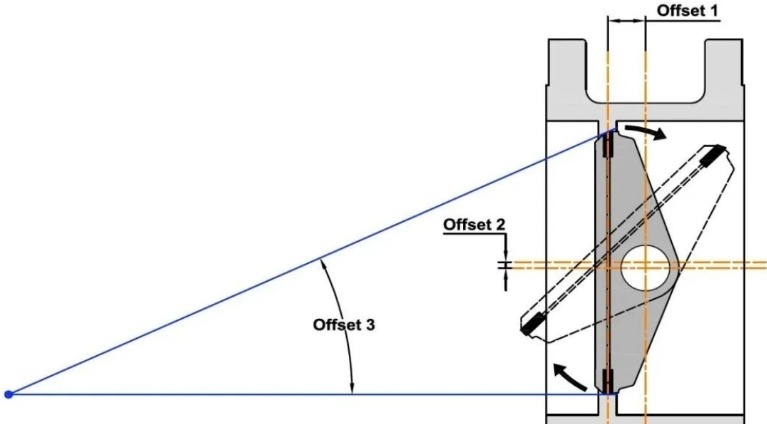

Схема геометрического принципа работы трехстворчатого поворотного затвора (сердечника).

Смещение 1: Смещение вала относительно плоскости уплотнения

Вал проходит не через центр уплотнительной поверхности, а располагается за ней.

Смещение 2: Смещение вала относительно осевой линии трубопровода

Вал также смещен по вертикали относительно осевой линии трубы.

Функция первых двух смещений:

Они создают кулачковый эффект, позволяющий быстро разъединить диск и седло при открытии.

Смещение 3: Смещение угла конуса (ключевое нововведение)

Это самая сложная и самая мощная функция.

В клапане с тройным смещением уплотнительная поверхность не имеет цилиндрической формы. Вместо этого она является частью наклонного конуса.

Ось конуса наклонена относительно осевой линии трубопровода. (Смещение угла конуса)

Визуальная аналогия:

Представьте, что вы разрезаете конусообразный кусок ветчины под углом — край этого разреза представляет собой уплотнительную поверхность клапана.

Такая геометрическая форма обеспечивает герметичность без скольжения, только в момент окончательного закрытия.

3. Момент истины: Герметизация крутящего момента без трения.

Когда все три фактора компенсации работают вместе, результат получается исключительным:

В процессе работы полностью исключается механическое трение.

В конструкции с тройным смещением уплотнительное кольцо на диске и седло клапана мгновенно соприкасаются только в точке полного закрытия.

В диапазоне от 1° до 90° они остаются полностью разделенными, образуя истинную «Зона отсутствия трения.”

Что это значит:

Отсутствие трения → Отсутствие износа

Отсутствие износа → Сверхдолгий срок службы

Обеспечивает истинное уплотнение с металлическим уплотнением.

От позиционной герметизации до герметизации крутящим моментом

Традиционные клапаны (с позиционным уплотнением):

Герметизация основана на сжатии мягких материалов, таких как резина. Более плотное закрытие приводит к большему износу.

Тройные смещенные клапаны (герметизация крутящего момента):

Герметизация достигается за счет вращательного момента, создаваемого приводом, который плотно прижимает упругое металлическое уплотнительное кольцо к наклонному коническому седлу.

Чем выше крутящий момент, тем плотнее уплотнение.

Вот как работают тройные смещенные поворотные задвижки GEKO:

Жесткое уплотнение металл-металл

Нулевая утечка (ANSI/FCI 70-2 Класс VI)

Исключительная прочность в экстремальных условиях.

4. В чем преимущество тройных смещенных поворотных затворов типа «бабочка»

Благодаря этой усовершенствованной геометрии, трехстворчатые поворотные затворы быстро получили широкое распространение в высокотехнологичных областях применения, заменив шаровые и запорные вентили во многих ответственных сферах, включая:

Высокотемпературный пар

Системы высокого давления для нефтегазовой отрасли

Морские и плавучие платформы для добычи, хранения и отгрузки нефти (FPSO)

СПГ и нефтехимические заводы

Благодаря высокоэффективным решениям GEKO для поворотных затворов инженеры получают компактную конструкцию, меньший крутящий момент, более длительный срок службы и бескомпромиссную надежность герметизации.

5. Выявленные ограничения (объективный инженерный взгляд)

Хотя трехсмещенные поворотные затворы способны регулировать поток воздуха, необходимо четко понимать их ограничения.

Из-за присущего им высокого коэффициента восстановления давления и высокого коэффициента усиления при малых положениях открытия, трехстворчатые поворотные затворы не идеально подходят для точного регулирования в условиях высокого перепада давления.

В таких сложных сценариях управления шаровые клапаны с направляющими в виде клетки по-прежнему обладают решающим преимуществом и остаются сложными в замене.

Клапаны GEKO — инженерная точность для нулевой герметичности.
