Шаровые краны широко используются в качестве запорных элементов в промышленных трубопроводных системах нефтехимической промышленности, электростанций, водоочистных сооружений, газопроводов и тепловых сетей. Многие покупатели при закупке сравнивают только цену и номинальный размер, игнорируя критически важные технические показатели. Неправильный выбор шарового крана часто приводит к выходу из строя уплотнений, утечкам среды, частому техническому обслуживанию и незапланированным остановкам трубопроводов, что влечет за собой дополнительные долгосрочные эксплуатационные потери.

В этой статье изложены все ключевые факторы, которые следует учитывать при закупке шаровых кранов для трубопроводных систем, чтобы помочь инженерам-закупщикам и проектировщикам принимать экономически эффективные и надежные решения о приобретении.

1. Уточните фактические условия эксплуатации трубопроводных систем.

Перед приобретением шаровых кранов необходимо определить основные рабочие параметры. Все конфигурации должны соответствовать условиям эксплуатации на объекте.

Рабочая среда: чистая вода, пар, мазут, природный газ, коррозионно-активные химические вещества или суспензия, содержащая твердые частицы. Характеристики среды определяют материал корпуса и седла клапана.

Рабочая температура: низкая температура, температура окружающей среды или высокая температура эксплуатации.

Рабочее давление: номинальное давление, максимальный скачок давления и требуемое давление отключения.

Функциональные требования: простое включение/выключение или непрерывная регулировка потока.

Пропускная способность: выберите полнопроходной или малопроходной шаровой кран в зависимости от требуемого расхода.

2. Выберите подходящий тип конструкции шарового клапана.

Различные по конструкции шаровые краны применяются в разных типах трубопроводов.

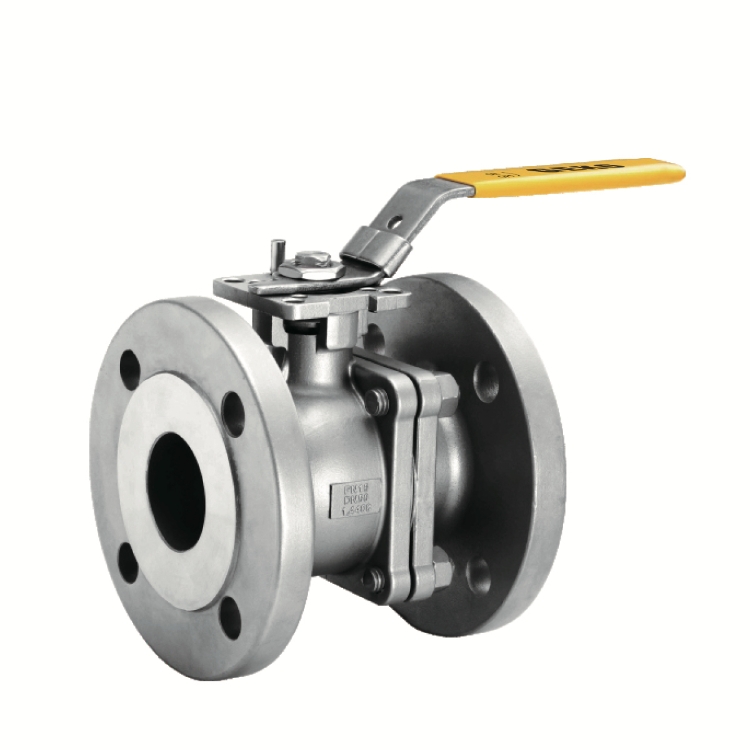

Шаровой запорный клапан с плавающим шаром: простая конструкция, конкурентоспособная цена, подходит для трубопроводов среднего и низкого давления малого и среднего диаметра.

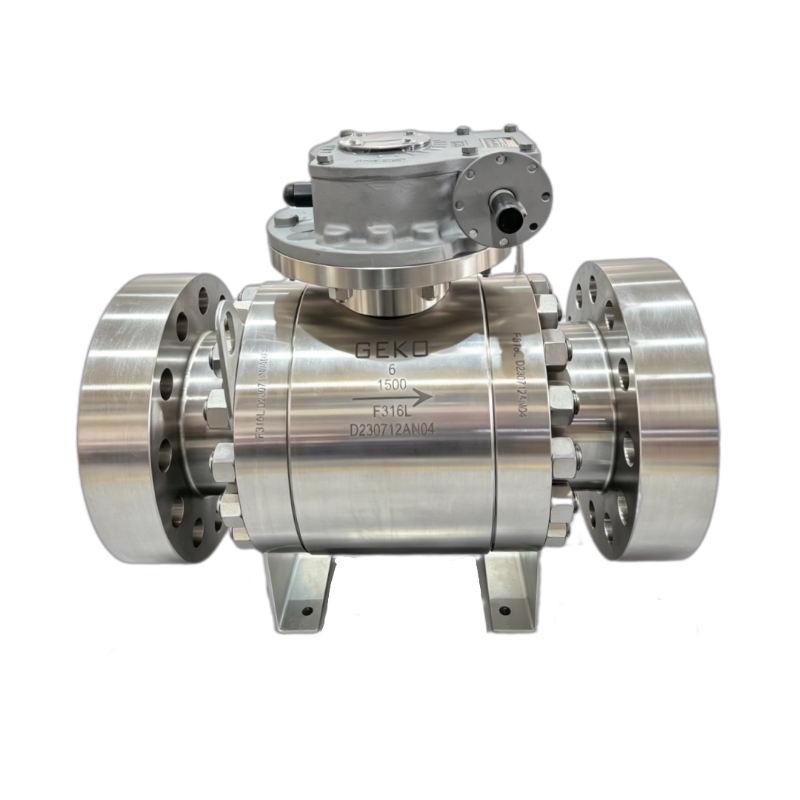

Шаровой клапан с цапфовым креплением: конструкция с фиксированным шаром снижает крутящий момент при работе, обеспечивает превосходную производительность в условиях высокого давления и трубопроводов большого диаметра, широко используется для транспортировки газа на большие расстояния и в трубопроводах для тяжелых промышленных процессов.

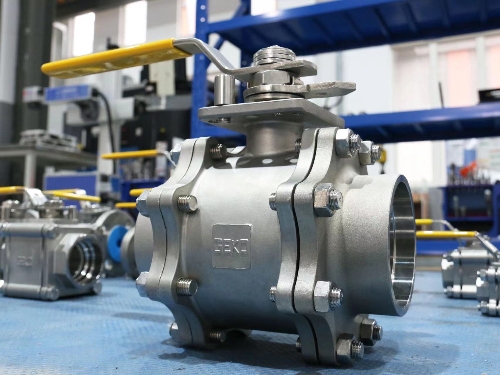

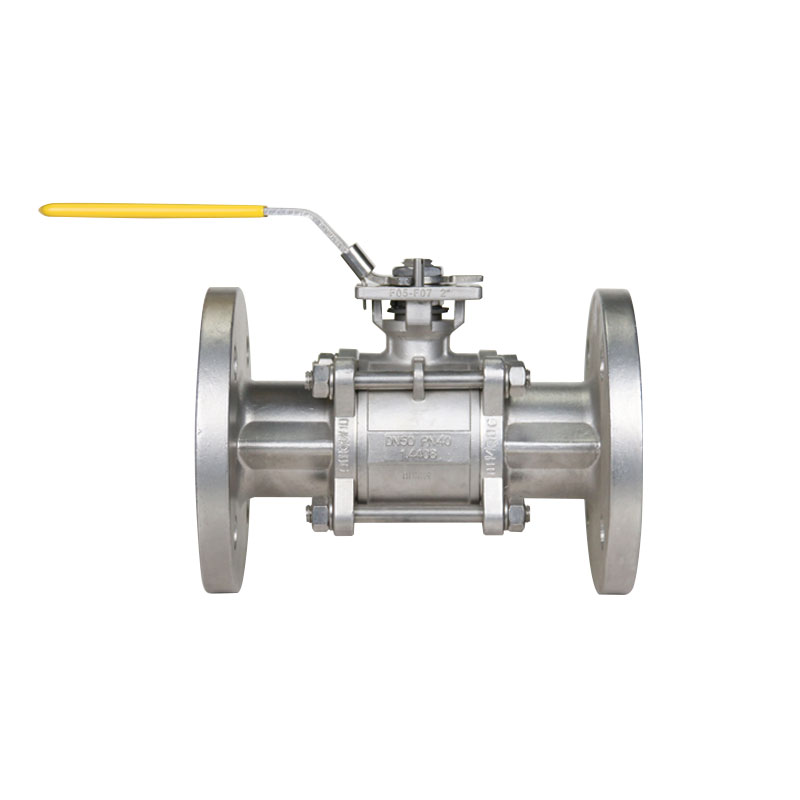

Трехсекционный шаровой кран: модульный разъемный корпус. Операторы могут проводить техническое обслуживание в трубопроводе, не снимая весь кран, что идеально подходит для систем, требующих регулярного осмотра.

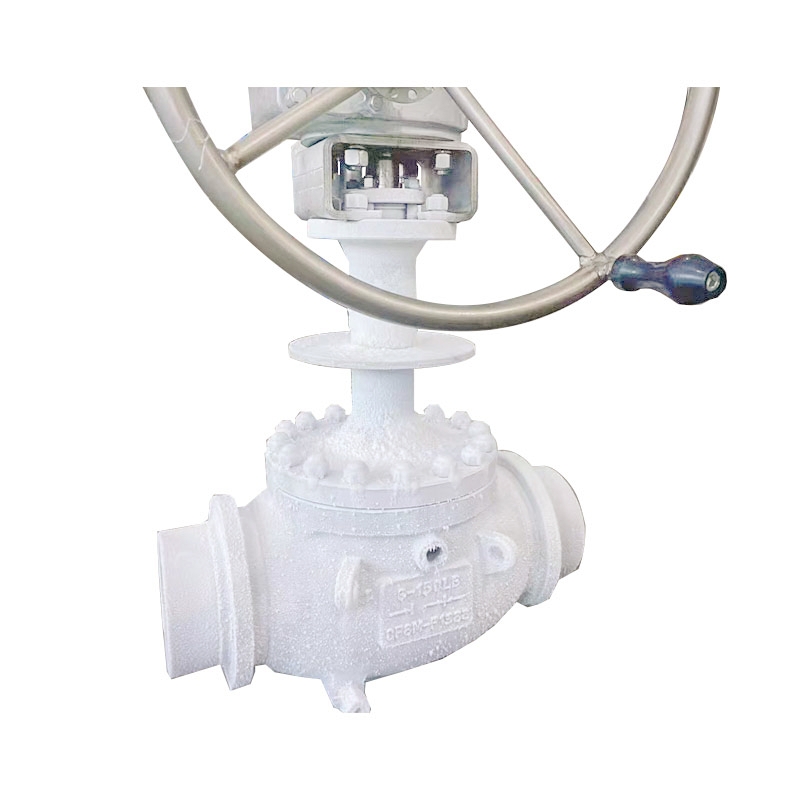

Шаровой кран с верхним входом: Техническое обслуживание доступно сверху без отсоединения фланца, предпочтителен для подземных трубопроводов и автозаправочных станций.

3. Подтвердите совместимость материалов корпуса клапана и отделки.

Несовместимость материалов является одной из основных причин преждевременного выхода из строя шаровых клапанов.

Углеродистая сталь WCB: универсальное масло, высокотемпературный пар и некоррозионная среда, часто используется во вспомогательных трубопроводах электростанций.

Нержавеющая сталь SS304 / SS316: вода, слабые кислоты и щелочные химические жидкости.

Дуплексная нержавеющая сталь: морская вода, рассол и сильно коррозионные среды.

Легированная сталь: Работа в условиях высоких температур, высокого давления и воздействия водорода.

4. Выберите подходящий тип уплотнения сиденья.

Конструкция седла напрямую влияет на герметичность перекрытия потока и срок службы.

Мягкое седло (PTFE, RPTFE, PEEK): обладает хорошими герметизирующими свойствами, химической стойкостью, подходит для чистых сред при температуре ниже 200℃.

Металлометаллическое твердое седло: высокая термостойкость, износостойкость, применимо для пара, высокоскоростных жидкостей и сред с примесями частиц.

5. Определите форму подключения трубопровода.

Выберите тип концевого соединения в зависимости от стандарта монтажа, уровня давления и частоты технического обслуживания:

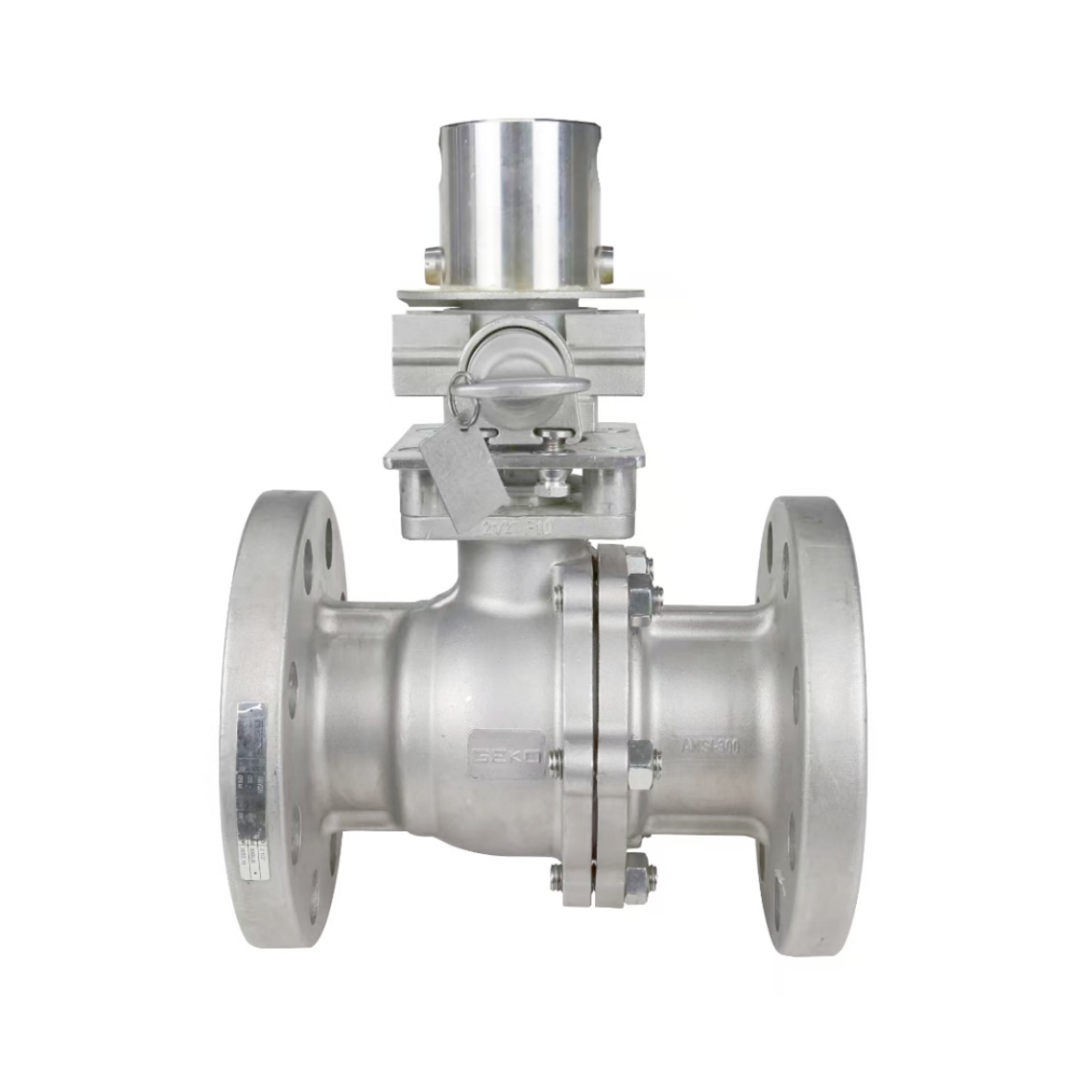

Фланцевое соединение: легко разбирается, обеспечивает надежное уплотнение, широко используется для промышленных трубопроводов больших диаметров.

Резьбовое соединение: В основном это клапаны малого диаметра для вспомогательных трубопроводов низкого давления.

Соединение встык и внахлест: Отличная герметичность, подходит для работы при высоком давлении, высокой температуре и в условиях воздействия легковоспламеняющихся опасных сред.

6. Выберите тип привода.

Подбирайте исполнительные механизмы в соответствии с требованиями автоматического управления трубопроводными системами:

Ручной шаровой клапан (рукоятка/редуктор): для трубопроводов с нечастым переключением.

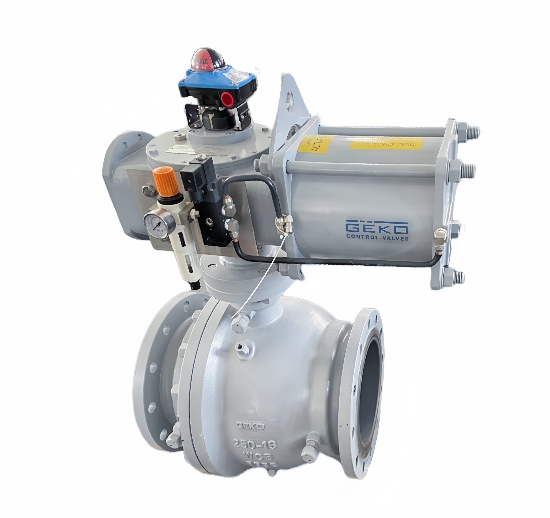

Пневматический шаровой клапан: быстрое срабатывание, опциональная взрывозащищенная конструкция, распространенный выбор для автоматизированных производственных линий.

Электрический шаровой клапан: подходит для объектов без сжатого воздуха, легко управляется дистанционно с помощью ПЛК.

Гидравлический привод: для шаровых клапанов большого диаметра с высоким крутящим моментом.

7. Проверьте основные вспомогательные системы безопасности.

При работе с трубопроводами, содержащими опасные среды, стандартные средства безопасности недопустимы:

Огнестойкая конструкция

Антистатическое устройство

Шток с защитой от прорыва

Запирающее устройство (открытие/закрытие)

8. Сбалансируйте первоначальные затраты и долгосрочные показатели качества обслуживания.

Многие покупатели, как правило, отдают приоритет низким ценам. В недорогих шаровых кранах часто используются некачественные сырьевые материалы и грубая обработка. Хотя первоначальные инвестиции невелики, частая замена деталей, устранение утечек и остановки производства значительно увеличивают общие затраты.

Рекомендуется провести всестороннюю оценку срока службы, цикла технического обслуживания, доступности запасных частей и послепродажной поддержки производителя.

9. Проверка квалификации и сертификации поставщика.

Стандартные сертификаты гарантируют качество продукции для промышленных трубопроводных проектов:

Наиболее часто требуемые сертификаты: API 6D, ISO, CE, сертификат пожарной безопасности. Уточните, может ли производитель предоставить протоколы испытаний материалов (MTR), инспекционную документацию и техническую поддержку на месте.

Заключение

Приобретение шаровых кранов для трубопроводных систем предполагает систематическую оценку условий эксплуатации, конструкции крана, материалов, герметичности, способов соединения, приводов и средств безопасности, а не простое сравнение цен и размеров.

Компания GEKO Valve поставляет полный ассортимент шаровых кранов с плавающим шаром, шаровых кранов с цапфовым креплением, трехсекционных шаровых кранов и шаровых кранов с верхним входом, предлагая широкий выбор материалов. Мы оказываем техническую поддержку проектам трубопроводных систем в энергетической, нефтехимической, водоочистной и газовой отраслях. Обратитесь к нашей инженерной команде за профессиональной консультацией по выбору шаровых кранов.
