Виды специализированных промышленных шаровых кранов для нестандартных трубопроводных систем

Стандартные промышленные шаровые краны обеспечивают надежное перекрытие потока в большинстве типовых трубопроводных систем. Однако многие промышленные процессы, включая регулирование потока, санитарное производство, перекачку криогенных жидкостей и многоканальное переключение жидкостей, требуют специализированных конструкций шаровых кранов для удовлетворения уникальных эксплуатационных требований. Универсальные шаровые краны с плавающим и цапфовым соединением не могут решить сложные технологические задачи, такие как точное регулирование, предотвращение загрязнения, устойчивость к сверхнизким температурам и перенаправление среды. В этой статье представлены четыре широко используемых специальных типа шаровых кранов, описаны их конструктивные особенности, принципы работы, преимущества и типичные промышленные применения, чтобы помочь инженерам выбрать правильный кран для особых сценариев трубопроводов.

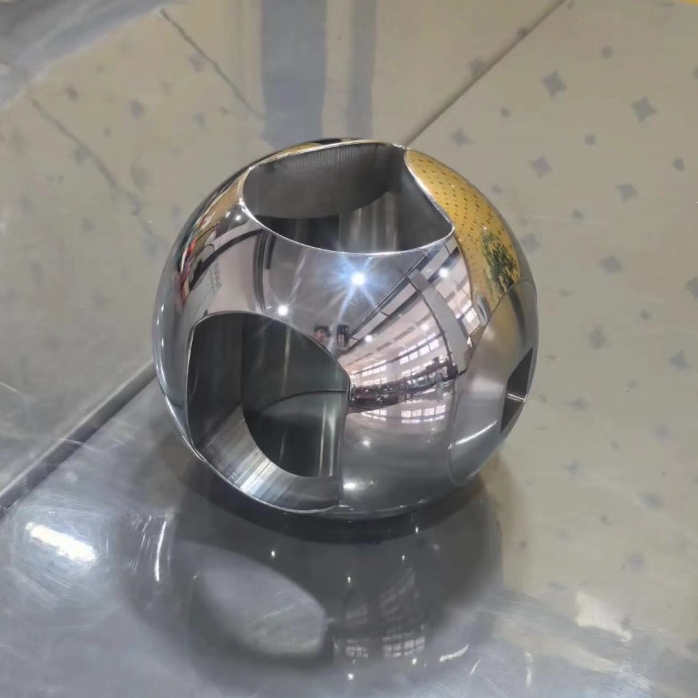

1. Шаровой клапан с V-образным портом (шаровой клапан с регулируемым расходом)

Шаровой клапан с V-образным отверстием — это специализированный регулирующий шаровой клапан, предназначенный для точной модуляции потока. В отличие от стандартных шаровых клапанов с круглым отверстием, его шаровой сердечник имеет V-образную выемку, обеспечивающую приблизительно линейную характеристику потока на протяжении всего хода. При открытии и закрытии клапана V-образная режущая кромка плавно срезает рабочую среду, что делает его идеальным для вязких жидкостей, сред, содержащих волокна, и для точной регулировки потока.

Основные преимущества

• - Точное пропорциональное регулирование потока в диапазоне 0–100%.
• - Превосходная линейная кривая расхода для систем автоматического ПИД-регулирования.
• - Функция самоочистки предотвращает засорение волокнами и частицами.
• - Отсутствие утечек при отключении питания
• Типичные области применения: химическая промышленность, целлюлозно-бумажная промышленность, очистка сточных вод, нефте- и смазочно-охлаждающие трубопроводы, а также автоматизированные системы управления технологическими процессами.

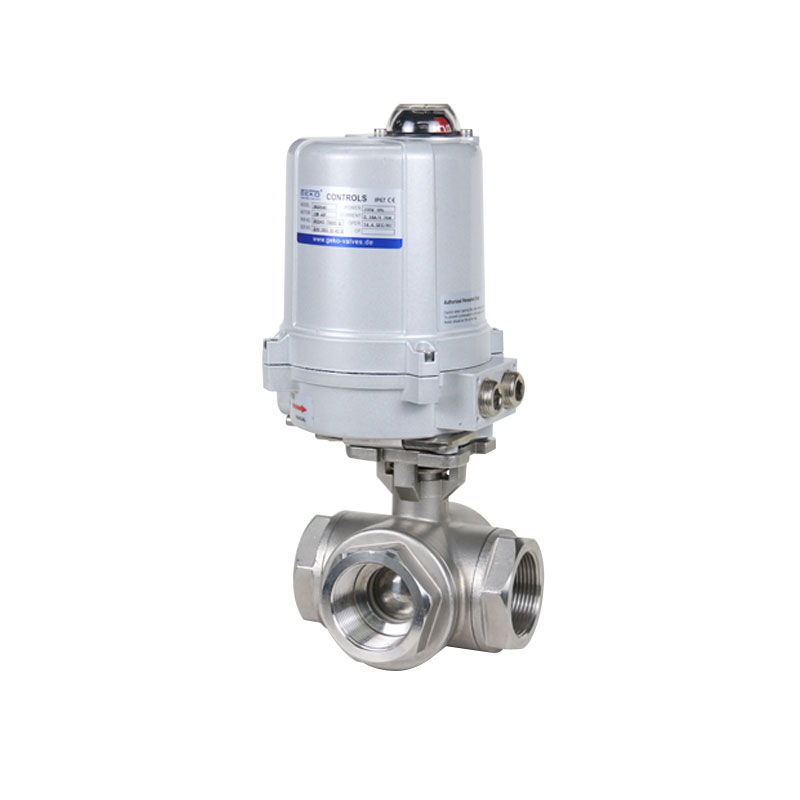

2. Многоходовой шаровой кран (3-ходовой и 4-ходовой шаровой кран)

Многоходовые шаровые краны включают в себя трех- и четырехходовые конструкции, разработанные для замены сложных тройниковых соединений трубопроводов и различных комбинаций клапанов. Они используются для перенаправления, смешивания, переключения направления потока и управления контуром в рамках одного клапанного блока, что значительно упрощает компоновку трубопроводов и снижает затраты на монтаж системы.

Основные преимущества

• - Встроенная функция переключения и смешивания жидкостей
• - Упрощает структуру трубопровода и уменьшает количество мест утечек.
• - Поддерживает гибкое переключение направления потока для модульных систем.
• - Компактная конструкция, упрощающая интеграцию модульного оборудования.

Типичные области применения: промышленное оборудование на салазках, системы циркуляции тепла, переключение рабочих жидкостей в нефтехимической промышленности, системы отопления, вентиляции и кондиционирования воздуха, а также трубопроводы для смешивания технологических сред.

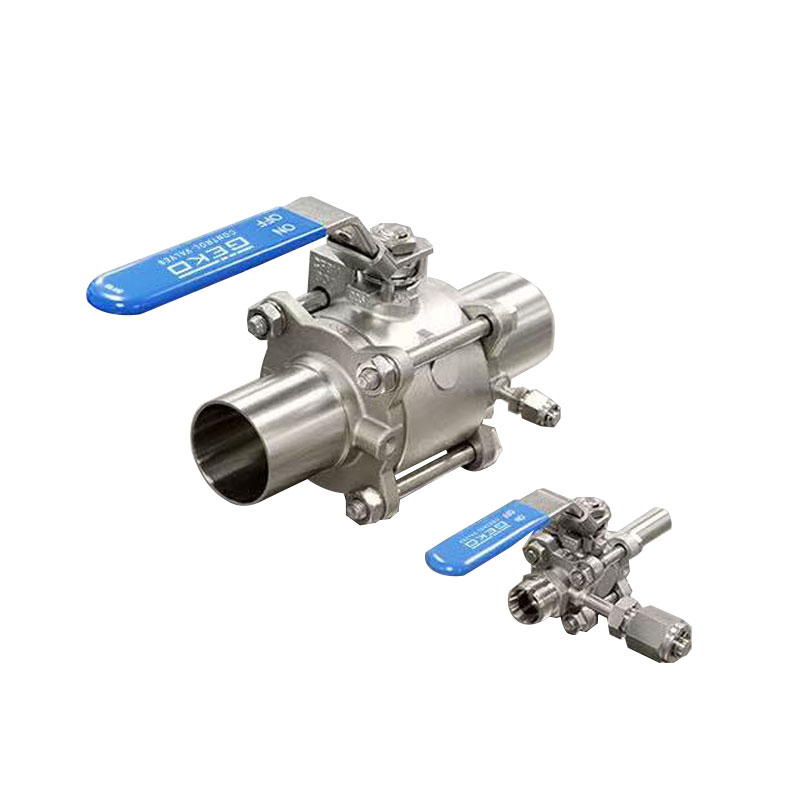

3. Санитарный шаровой кран (шаровой кран пищевого класса)

Санитарные шаровые краны специально разработаны для стерильных и свободных от загрязнений производственных сред. Весь корпус крана подвергнут полной зеркальной полировке, что исключает наличие внутренних застойных зон, скопление остатков и обеспечивает беспрепятственное прохождение жидкости. Большинство санитарных шаровых кранов оснащены быстроразъемным соединением для быстрой разборки и очистки на месте, полностью соответствуя стандартам производства GMP.

Основные преимущества

• - Внутренняя полость без мертвых клеток для предотвращения роста бактерий.
• - Высокоточная зеркальная полировка поверхности
• - Доступны пищевые герметизирующие материалы.
• - Легкая разборка, чистка и стерилизация.

Типичные области применения: пищевая промышленность, производство напитков, фармацевтическая промышленность, биотехнология и производственные процессы в косметической отрасли.

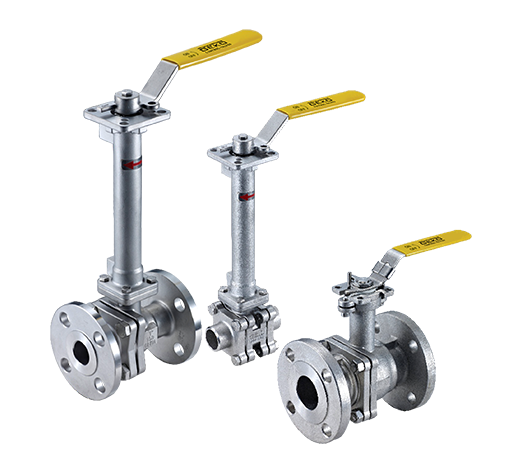

4. Криогенный шаровой клапан (низкотемпературный шаровой клапан)

Криогенные шаровые клапаны — это профессиональные низкотемпературные клапаны, разработанные для работы с жидкостями сверхнизких температур. Благодаря удлиненной конструкции крышки клапан изолирует низкотемпературную жидкость от сальниковых компонентов, предотвращая выход сальниковой уплотненной прослойки из строя и образование трещин при экстремально низких температурах. Специальные низкотемпературные материалы обеспечивают стабильное уплотнение и механические характеристики в криогенных средах.

Основные преимущества

• - Удлинённый защитный кожух штока предохраняет уплотнительные компоненты от повреждений, вызванных низкими температурами и замерзанием.
• - Профессиональная криогенная конфигурация материалов обеспечивает сохранение прочности при сверхнизких температурах.
• - Стабильная герметичность при длительной работе при низких температурах.
• - Дополнительно предлагается конструкция с антистатическими и огнестойкими свойствами.

Типичные области применения: газотранспортные станции, трубопроводы для жидкого азота и жидкого кислорода, криогенные системы хранения химических веществ и низкотемпературное энергетическое оборудование.

Как выбрать специализированные шаровые краны для промышленных систем

Стандартные шаровые краны могут выполнять только простые функции включения/выключения. Для специальных промышленных процессов, требующих регулирования потока, стерильной транспортировки, подачи низкотемпературных сред и переключения потоков жидкости по нескольким каналам, выбор соответствующих специализированных шаровых кранов имеет важное значение для предотвращения засорения трубопроводов, загрязнения среды, неточности управления и выхода клапанов из строя.

Инженеры должны выбирать типы клапанов в соответствии с характеристиками рабочей среды, рабочей температурой, требованиями к управлению и отраслевыми стандартами. V-образные клапаны используются для регулирования, многоходовые клапаны — для переключения потока, санитарные клапаны — для стерильной промышленности, а криогенные клапаны — для систем сверхнизких температур.

Заключение

Специализированные шаровые краны играют незаменимую роль в сложных промышленных трубопроводных системах. Каждый тип специального шарового крана разрабатывается для решения конкретных технологических проблем, обеспечивая более высокую точность, лучшую адаптацию к условиям окружающей среды и более безопасную эксплуатацию по сравнению с обычными шаровыми кранами. Компания GEKO Valve предлагает полный спектр специализированных шаровых кранов, включая регулирующие шаровые краны с V-образным портом, многоходовые переключающие шаровые краны, санитарные шаровые краны пищевого класса и криогенные низкотемпературные шаровые краны, поддерживая разнообразные решения для промышленных технологических систем.
