Шаровые клапаны являются одними из наиболее широко используемых запорных и регулирующих клапанов в современных промышленных системах. Благодаря сферическому запорному элементу с прямым потоком, шаровые клапаны обеспечивают быстрое вращение на четверть оборота, низкое сопротивление потоку, надежное герметичное перекрытие и простоту обслуживания. Однако, учитывая десятки типов конструкций, материалов корпуса, классов давления и решений для герметизации, многие инженеры сталкиваются с трудностями при выборе подходящего шарового клапана, соответствующего конкретной технологической среде, условиям эксплуатации и бюджету проекта. В этом руководстве подробно рассматриваются все критически важные факторы, влияющие на выбор правильного шарового клапана для промышленного применения, чтобы избежать преждевременных поломок, незапланированных остановок и чрезмерных эксплуатационных расходов.

1. Подтвердите параметры рабочих условий.

Первым шагом при выборе шарового клапана является уточнение основных эксплуатационных данных, что закладывает основу для всех последующих решений по конфигурации.

Рабочая среда: вода, природный газ, пар, масло, химический растворитель, суспензия, коррозионная жидкость или криогенная среда. Свойства среды определяют материал корпуса клапана, его элементов и седла.

Рабочее давление: номинальное давление, максимальное давление отключения и возможный скачок давления. Выберите соответствующий класс давления (Class150, Class300, Class600, PN16, PN25, PN40 и т. д.).

Рабочая температура: низкая, нормальная, средняя или высокая. Температура напрямую ограничивает используемый уплотнительный материал.

Требования к расходу: Только полное перекрытие потока или частичная модуляция потока. Стандартные шаровые краны оптимизированы для работы в режиме «вкл/выкл»; для регулирования потока рекомендуются шаровые краны с сегментированными V-образными патрубками.

Расход и диаметр трубы: Подберите диаметр отверстия клапана в соответствии с диаметром трубопровода; выберите конструкцию с полным или уменьшенным проходным сечением.

2. Выберите тип конструкции корпуса шарового клапана.

Промышленные шаровые краны подразделяются на несколько конструктивных вариантов для различных сценариев использования:

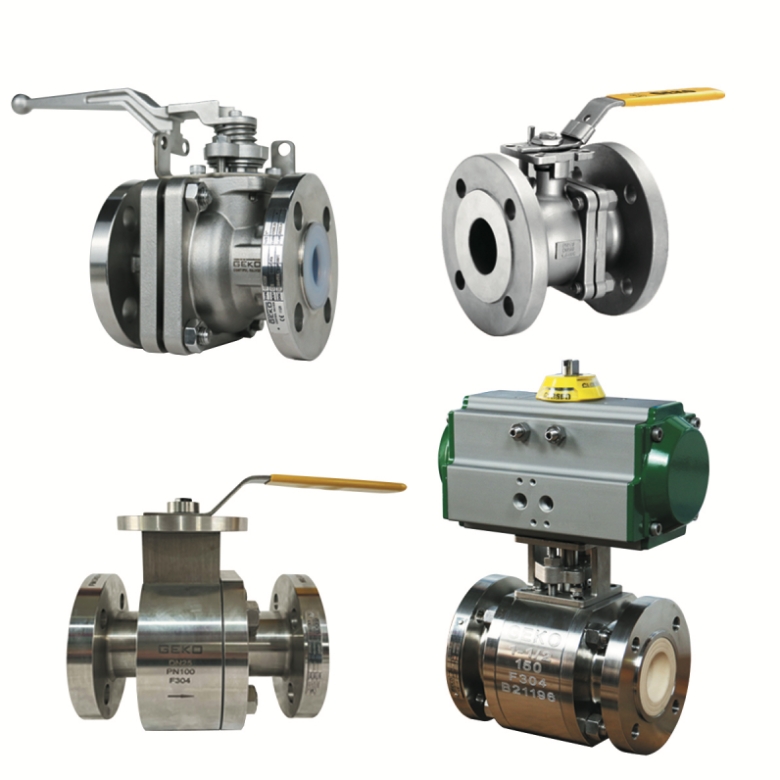

Шаровой поплавковый клапан

Шар поддерживается исключительно двумя опорами. Простая конструкция, экономичное решение. Идеально подходит для трубопроводов низкого и среднего давления. Широко используется в системах водоподготовки, отопления и химических трубопроводах.

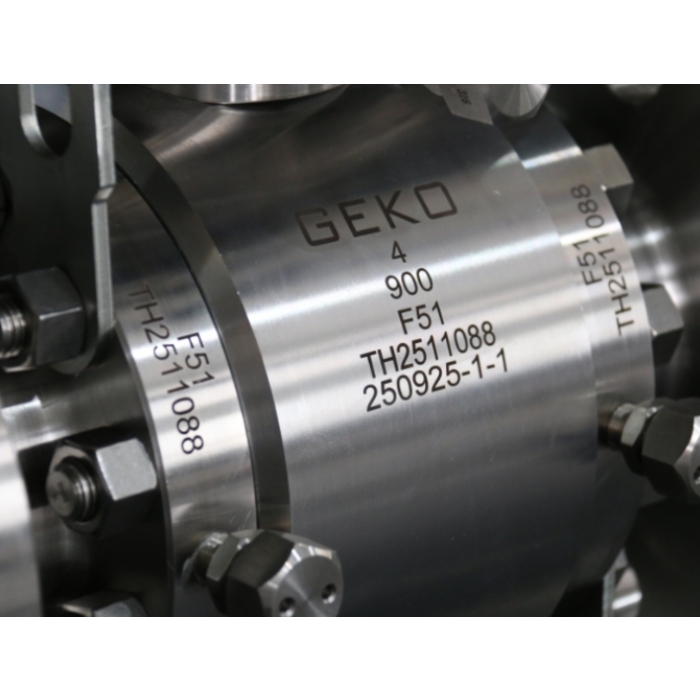

Шаровой клапан с цапфовым креплением

Шарик неподвижно закреплен на верхнем и нижнем цапфовых валах. Низкое трение в седле, превосходные характеристики при высоком давлении и большом диаметре. Идеально подходит для транспортировки природного газа, нефтехимической промышленности и электростанций.

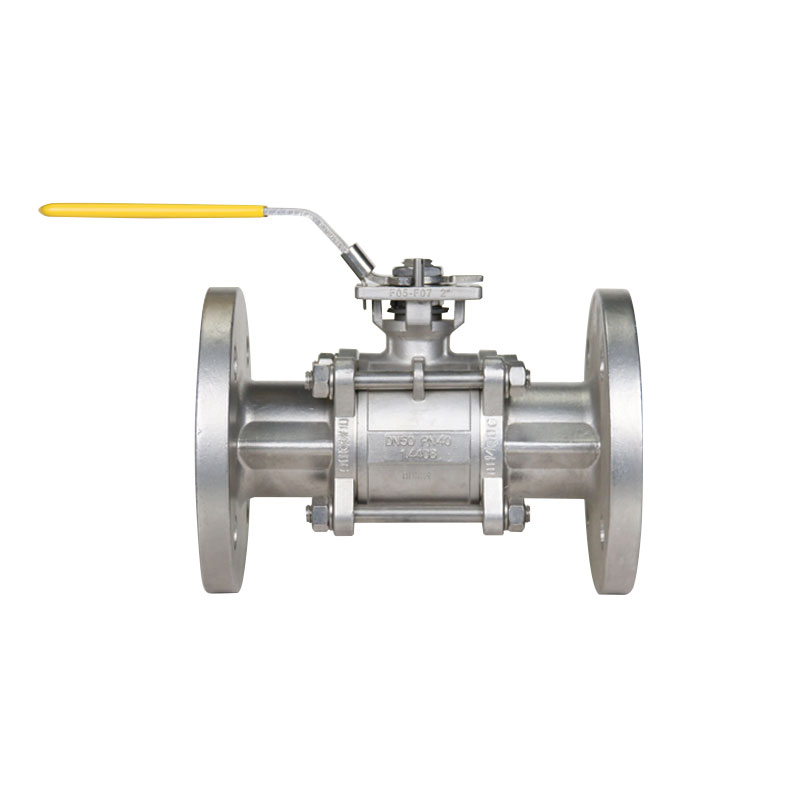

Трехкомпонентный шаровой кран

Модульная трехкомпонентная конструкция корпуса. Простота обслуживания в трубопроводе без демонтажа всего клапана. Предпочтительно для систем, требующих частого ремонта, таких как предприятия пищевой промышленности и производства тонкой химии.

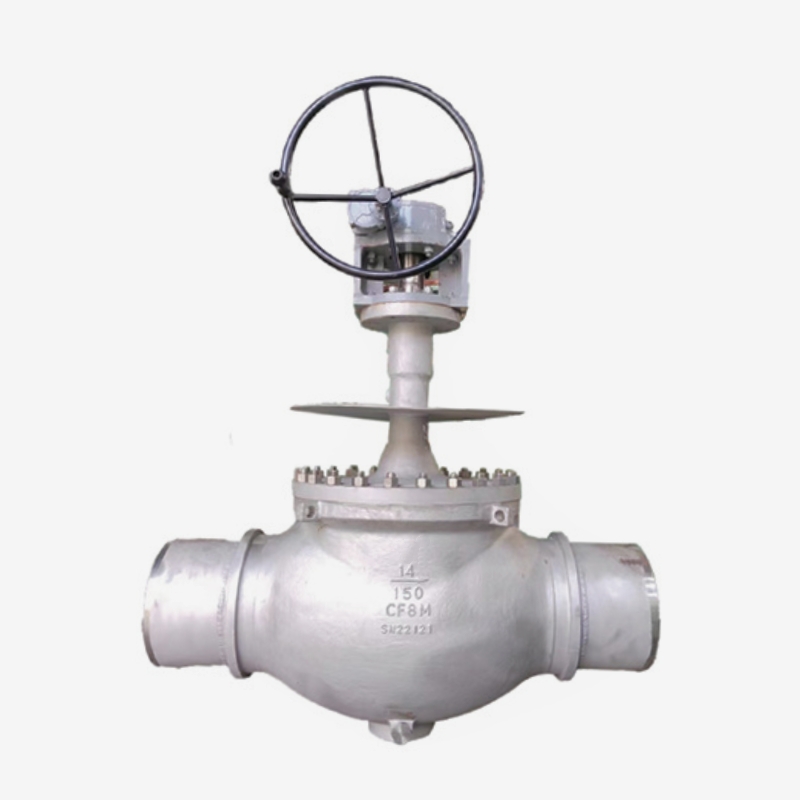

Шаровой кран с верхним входом

Техническое обслуживание можно проводить сверху клапана без отсоединения фланцев; он широко используется в подземных трубопроводах и на газозаправочных станциях.

3. Выбор материалов кузова и отделки

Совместимость материалов с технологическими средами имеет решающее значение для предотвращения коррозии, эрозии и утечек.

Углеродистая сталь WCB: подходит для работы с высокотемпературным паром, обычными маслами и некоррозионной промышленной водой; широко используется в энергетической и тепловой промышленности.

Нержавеющая сталь SS304 / SS316: для работы с водой, слабыми кислотами, щелочами и распространенными химическими средами.

Легированная сталь: для работы в условиях высоких температур, высокого давления и содержания водорода.

Дуплексная нержавеющая сталь: для использования в морской воде, рассоле и сильно коррозионных средах.

4. Материал седла и уплотнения

Материал уплотнения определяет герметичность и диапазон рабочих температур:

ПТФЭ / РПТФЭ: Отличная химическая стойкость, подходит для сред с температурой ниже 200 °C, для обычных чистых промышленных сред.

Нейлон, PEEK: Повышенная износостойкость, подходит для сред, содержащих мельчайшие твердые частицы.

Металлическое седло: предназначено для работы с высокотемпературными, высоконапорными и высокоскоростными жидкостями и паром, обеспечивает герметичное перекрытие потока за счет твердого металлического уплотнения.

5. Тип концевого соединения

Выберите способ подключения в зависимости от условий монтажа, технического обслуживания и класса давления:

Фланцевое соединение: удобная разборка, надежное уплотнение; широко используется в промышленных трубопроводах большого диаметра и высокого давления.

Резьбовое соединение: В основном это клапаны малого диаметра для вспомогательных трубопроводов низкого давления.

Соединение встык/внахлест: идеально подходит для работы при высоком давлении, высокой температуре и в опасных средах, исключает риск утечек.

6. Выбор исполнительного механизма

Ручное или автоматическое управление зависит от конструкции системы:

Ручной шаровой клапан (с рукояткой и редуктором): простой, недорогой, используется для эпизодического включения/выключения.

Пневматический шаровой клапан: быстрое переключение, взрывозащищенное исполнение (опционально), наиболее популярный выбор для автоматизированных промышленных процессов.

Электрический шаровой клапан: подходит для объектов без сжатого воздуха, удобен для дистанционного управления сигналом ПЛК.

Гидравлический привод: для шаровых клапанов сверхбольшого диаметра и высокого крутящего момента, предназначенных для тяжелых условий эксплуатации.

7. Справочная информация по ключевым сценариям применения

Вспомогательный трубопровод электростанции: шаровой клапан из углеродистой стали с цапфовым креплением, фланцевое соединение, вариант с металлическим седлом для высокотемпературных сред.

Водоочистная промышленность: плавающий шаровой клапан из нержавеющей стали, мягкое седло из ПТФЭ.

Газопровод: Шаровой запорный клапан с цапфой, обладающий антистатической и огнестойкой конструкцией.

Для работы с химически агрессивными средами: шаровой клапан из нержавеющей стали SS316 или дуплексной стали с коррозионностойкими мягкими седлами.

Пищевая промышленность и производство напитков: Санитарный шаровой клапан из нержавеющей стали с зажимным соединением.

8. Важные дополнительные функции безопасности

В условиях опасных производственных работ следует рассмотреть дополнительные варианты конфигурации:

Огнестойкая конструкция: предотвращает крупномасштабные протечки в случае расплавления уплотнения во время пожара.

Антистатическое устройство: снимает статическое электричество, предотвращает риск взрыва легковоспламеняющихся сред.

Шток с защитой от прорыва: предотвращает выброс штока под внутренним давлением.

Блокирующее устройство: блокирует положение «открыто»/«закрыто» во избежание неправильного использования.

Заключение

Выбор подходящего промышленного шарового крана — это не просто соответствие диаметру трубы и номинальному давлению. Инженерам необходимо всесторонне оценить рабочую среду, температуру, давление, конструкцию, материалы, способы соединения и режимы работы. Неправильный выбор приведет к внутренним утечкам, заклиниванию в работе, быстрому износу уплотнений и необходимости частого технического обслуживания.

Компания GEKO предлагает полный ассортимент шаровых кранов с плавающим шаром, шаровых кранов с цапфовым креплением, трехсекционных шаровых кранов с различными вариантами материалов для удовлетворения индивидуальных потребностей электростанций, нефтехимической промышленности, водоочистки, отопления и газопереработки. Обратитесь к нашей технической команде за профессиональной помощью в выборе шаровых кранов для ваших промышленных проектов.
