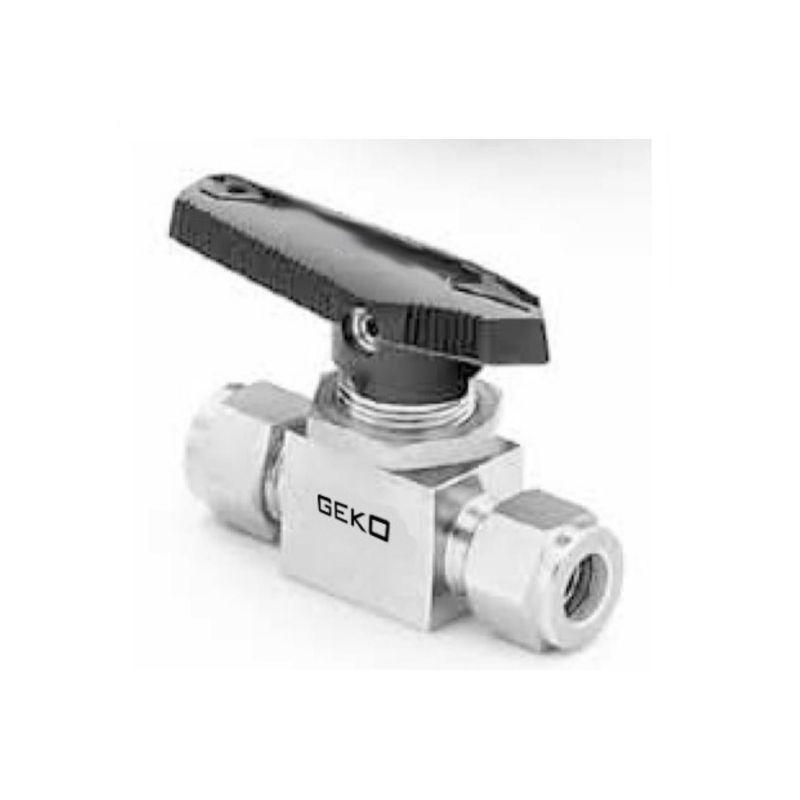

Name: Шаровой кран для приборов высокого давления цельный
Availability: InStock

Кран шаровой цельнолитой для контрольно-измерительных приборов (серии 20G / 21G / 22G / 23G / 24 / 25)

Диапазон размеров

1/16" – 3/4" (3 мм – 12 мм)

Материалы корпуса

Нержавеющая сталь 316 / 316L, латунь, сплав 400

Диапазон температур

от –65°F до 300°F (от –53°C до 148°C)

Упаковочные материалы

Модифицированный ПТФЭ, СВМПЭ или ПТФЭ

Максимальное рабочее давление

До 3000 фунтов на кв. дюйм (206 бар), в зависимости от размера клапана

Коэффициенты расхода (Cv)

0,05 – 12, в зависимости от типа клапана

Конфигурации клапанов

Конструкции с прямым и угловым узором

Модели потока

Вкл.-выкл. (2-полосный), Переключающий (3-полосный, 5-полосный, 7-полосный), Кроссовер (4-полосный, 6-полосный)

Типы концевых соединений

NPT, конические резьбовые соединения ISO (PT) и трубные фитинги (типа Swagelok)

Рейтинг отключения

Класс VI, герметичность, нулевая утечка (заводские испытания)

Применимые стандарты

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

Стандарт тестирования

100% заводские испытания на давление и герметичность

Параметры ручки

Алюминиевый рычаг, рычаг из нержавеющей стали или нейлоновая ручка (синяя, зеленая, оранжевая, красная, желтая, овальная)

Примечания к шаблону угла

Те же опции и аксессуары, что и у прямой конфигурации; номинальные значения давления и температуры, значения Cv и размеры отличаются

Типичные применения

Приборные панели, системы отбора проб, управление технологическим газом, контуры нагрева или охлаждения, системы циклического изменения окружающей среды и температуры

Варианты серии

Серии 20G / 21G / 22G / 23G / 24 / 25 — доступны для конфигураций потока с 2, 3, 4, 5, 6 и 7 ходами

Шаровой кран для приборов высокого давления цельный

Размеры изделий от 1/8" до 1", с рабочим давлением от 10 000 до 60 000

фунтов на квадратный дюйм, а диапазон температур составляет от -422°F до 1200°F.

Дополнительные материалы включают высокопрочную нержавеющую сталь марки 316.

Уникальная конструкция приборного клапана GEKO

Приборные клапаны GEKO имеют несколько конфигураций на выбор,

подходит для сред с низким и высоким давлением и может достигать точных

управление потоками в аналитических, приборных и научных приложениях.

В приложениях, требующих точных уровней расхода, их можно точно отрегулировать.

с коэффициентами расхода от 0,004 до 0,16. Имеются различные варианты ручек.

доступны варианты для измерительных клапанов, которые могут обеспечить повторяемость потока

регулировка, улучшенный контроль настройки расхода или использование отвертки для настройки расхода

регулировка в условиях низкого давления.

Приборные клапаны GEKO применяются во многих отраслях промышленности.

Нефтехимическая и газовая промышленность
Приборные клапаны GEKO широко используются в системах нефтепереработки и природного газа, а выбираемые нами материалы и конструкции способны поддерживать эффективную работу гидравлических систем даже в суровых условиях.
Очистка воды и сточных вод
Эти приборные клапаны имеют антикоррозионные покрытия и стандартные соединения, которые позволяют оптимизировать эффективность потока в системах очистки воды и сточных вод.
Судостроение и океанотехника
Мы сотрудничаем с клиентами по всему миру, помогая им достигать своих целей в области производства, распределения, сжатия, заправки и транспортировки чистой энергии безопасным и эффективным образом.
Охрана окружающей среды и промышленная очистка воды
Мы можем предоставить широкий ассортимент продукции и услуг для систем подачи жидкостей для ваших станций очистки воды или сточных вод.
