Что такое регулятор с пилотным управлением?

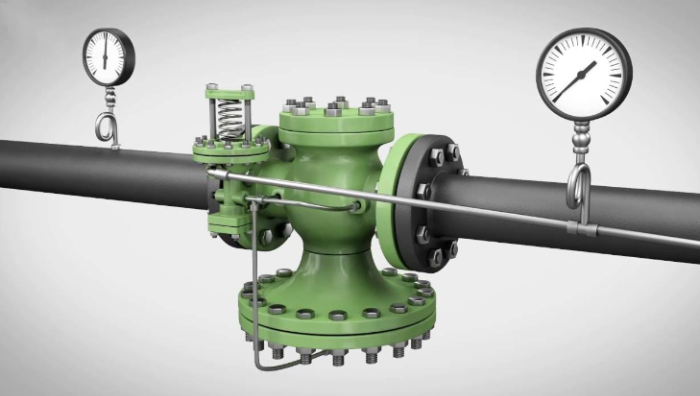

Регулятор с пилотным управлением — тип регулятора давления, используемый в различных отраслях промышленности, включая нефтегазовую, обрабатывающую промышленность и коммунальное хозяйство. В отличие от регуляторов прямого действия, в которых мембрана непосредственно подвергается воздействию регулируемого давления, в регуляторах с пилотным управлением используется отдельная система управления, называемая пилотом, для управления основным регулятором. Свяжитесь с нами: info@geko-union.com

Вот как это обычно работает:

1. Главный клапан: это основной клапан, регулирующий поток жидкости или газа. Обычно это клапан большего размера, способный выдерживать более высокие давления и скорости потока.

2. Пилотный клапан: Пилотный клапан — это клапан меньшего размера, соединённый с основным клапаном через пилотную линию. Он управляется системой управления, которая может быть пневматической, гидравлической, электронной или комбинированной в зависимости от области применения.

3. Система управления: Система управления контролирует давление на выходе и посылает сигналы на пилотный клапан для соответствующей регулировки главного клапана. Например, если давление на выходе превышает заданное значение, система управления открывает пилотный клапан, позволяя главному клапану открыться сильнее и снизить давление.

4. Регулировка: Пилотные регуляторы часто позволяют точно регулировать заданное значение (нужный уровень давления). Это может быть сделано вручную или автоматически, в зависимости от сложности системы.

Преимущества пилотных регуляторов включают в себя:

- Высокая точность: они могут поддерживать точный контроль давления в широком диапазоне расходов.

- Высокая производительность: они могут выдерживать большие скорости потока и высокие давления.

- Дистанционное управление: пилотная система может быть расположена на расстоянии от главного клапана, что позволяет осуществлять дистанционный мониторинг и управление.

- Стабильность: они часто более стабильны и менее подвержены колебаниям давления по сравнению с регуляторами прямого действия.

Эти регуляторы обычно используются в приложениях, где критически важен точный контроль давления, например, в газопроводах, на химических заводах и в паровых системах.
