Как выбрать подходящий шаровой кран для вашего применения
Правильный выбор шарового клапана имеет решающее значение для обеспечения долгосрочной безопасности трубопровода, минимизации простоев и предотвращения ненужных затрат на замену. На рынке представлено бесчисленное множество конструкций клапанов, материалов корпуса, вариантов уплотнений и способов привода, поэтому многие инженеры предприятий и отделы закупок сталкиваются с трудностями при подборе шаровых клапанов, соответствующих уникальным технологическим требованиям. Это практическое руководство поможет вам разобраться в основных факторах, которые необходимо оценить перед покупкой, и выбрать подходящий шаровой клапан, точно соответствующий вашим задачам.
1. Определите свойства вашей жидкой среды.
Первым шагом при выборе шарового клапана является анализ жидкости, протекающей по трубопроводу. Свойства рабочей среды напрямую определяют материал корпуса клапана, материал седла и требования к защите от коррозии.
Для работы с чистыми некоррозионными средами, такими как вода и сжатый воздух, идеально подходят шаровые краны из углеродистой или нержавеющей стали с полимерными седлами.
Для работы с агрессивными химическими веществами, кислотами и щелочами выбирайте шаровые краны, устойчивые к коррозии, изготовленные из нержавеющей стали, сплавов или имеющие футеровку, чтобы предотвратить химическую эрозию.
Для абразивных сред, включая суспензии и минеральные частицы, рекомендуется использовать шаровые краны с металлическим уплотнением, устойчивые к износу и продлевающие срок службы.
Жидкости высокой вязкости или липкие жидкости: Специальная оптимизированная конструкция полости шара предотвращает скопление среды и заклинивание.
2. Подтвердите диапазон рабочего давления и температуры.
Каждый шаровой клапан имеет номинальный диапазон давления и температуры. Никогда не используйте клапан за пределами его номинальных параметров, иначе вы рискуете допустить утечку, повреждение седла или даже разрушение конструкции.

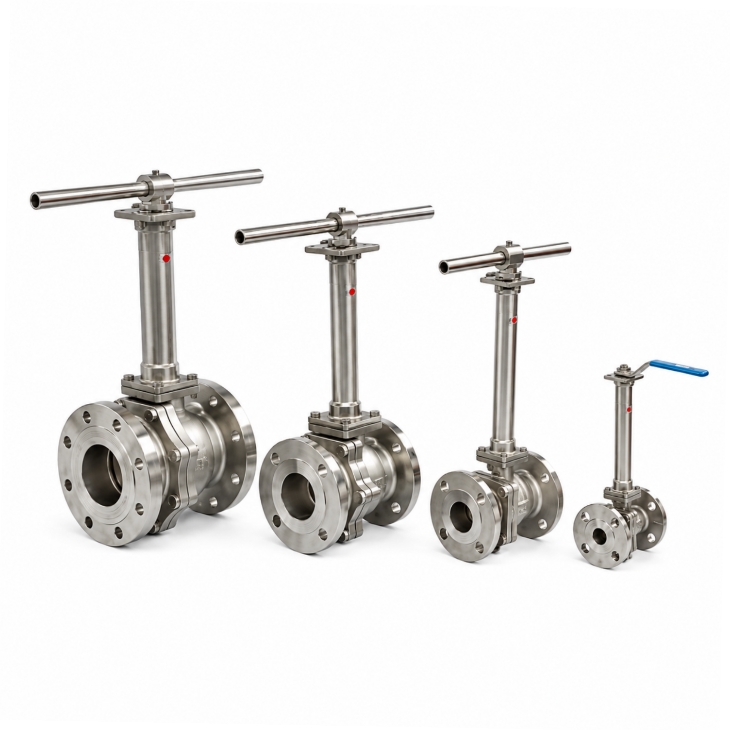

Для технологических линий высокого давления требуются шаровые краны класса «высокое давление». Для криогенных систем специально обработанные низкотемпературные шаровые краны сохраняют герметичность даже при экстремально низких температурах. Для работы с высокотемпературным паром или горячим маслом предпочтительнее использовать шаровые краны с металлическим уплотнением, а не с мягким полимерным, которое разрушается при нагревании.
3. Выберите диаметр отверстия и тип концевого соединения.
Требования к расходу определяют, нужна ли вам полнопроходная или малопроходная конструкция. Полнопроходные шаровые краны обеспечивают беспрепятственный поток и поддерживают очистку трубопроводов с помощью поршней, что идеально подходит для линий перекачки с большим расходом. Малопроходные шаровые краны позволяют сэкономить средства в стандартных системах перекрытия, где падение давления не является существенной проблемой.

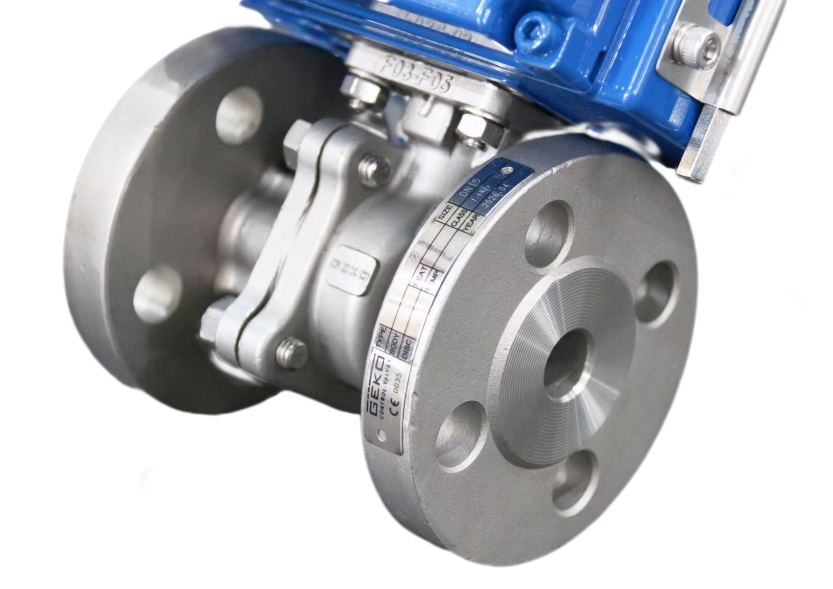

К распространенным типам концевых соединений относятся фланцевые, резьбовые и приварные соединения. Фланцевые шаровые краны упрощают монтаж и техническое обслуживание на месте. Приварные шаровые краны обеспечивают превосходную герметичность для стационарных технологических трубопроводов высокого давления, а резьбовые шаровые краны подходят для вспомогательных трубопроводов малого диаметра низкого давления.
4. Выберите подходящие материалы для уплотнений и кузова.
Выбор материала седла обеспечивает баланс между герметичностью и адаптивностью к условиям эксплуатации. Шаровые краны с мягким седлом обеспечивают герметичное перекрытие потока при умеренных температурах, в то время как шаровые краны с металлическим седлом выдерживают экстремальные температуры и абразивную эксплуатацию.
В качестве материалов для изготовления корпусов обычно используются углеродистая сталь A105, нержавеющая сталь 304 и нержавеющая сталь 316. Для работы в условиях сильной коррозии или высоких температур доступны специальные сплавы.
5. Выберите ручной или автоматический режим работы.

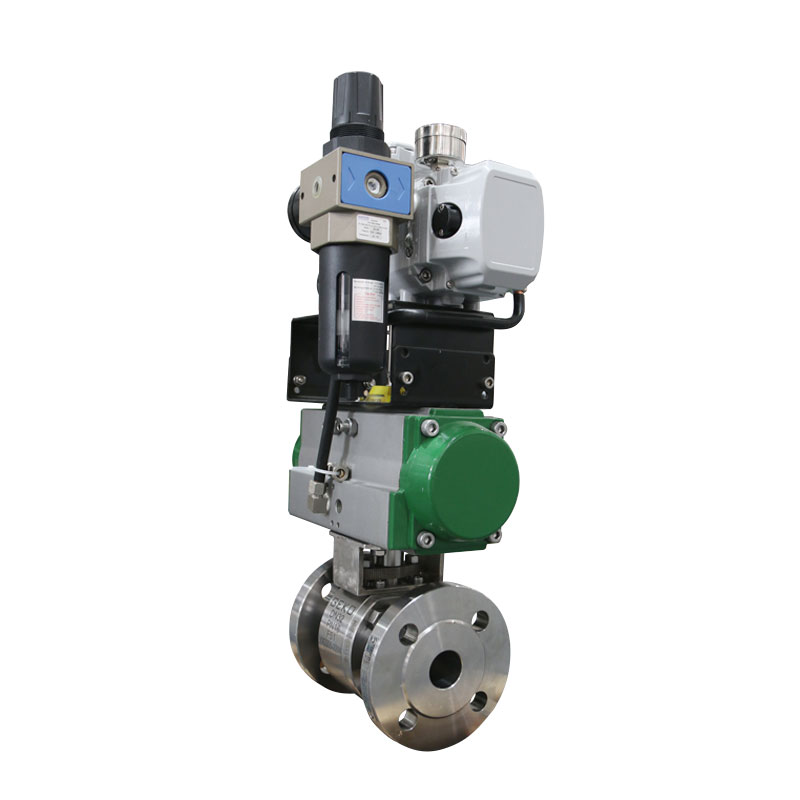

При выборе оборудования учитывайте частоту работы и метод управления на вашем объекте. Ручные шаровые краны с рычажными или зубчатыми рукоятками экономичны для нечастой эксплуатации на объекте. Для автоматизированных технологических установок пневматические и электрические шаровые краны позволяют осуществлять дистанционное включение/выключение или модулирующее управление. Пневматические приводы широко используются во взрывоопасных средах, а электрические приводы удобны для беспилотных установок без подачи сжатого воздуха.
6. Ознакомьтесь с отраслевыми стандартами и сертификацией.
Перед окончательным утверждением спецификации клапана всегда проверяйте соответствующие отраслевые стандарты. Шаровые клапаны, сертифицированные по стандартам API, ASME и ISO, изготавливаются в соответствии со строгими производственными и испытательными протоколами, что гарантирует стабильное качество для проектов в нефтегазовой, химической и энергетической отраслях. Для таких специализированных отраслей, как водоснабжение или противопожарная защита, уточните, требуются ли дополнительные разрешения.
7. Избегайте распространенных ошибок при выборе шарового крана.
Выбор клапана только по номинальному размеру без проверки номинальных параметров давления и температуры.
Использование мягких опорных элементов в условиях высоких температур или абразивных суспензий.
Игнорирование коррозии средней интенсивности и выбор несовместимого материала корпуса.
Несоответствие концевых соединений привело к проблемам при сборке на объекте.
Недостаточный крутящий момент привода приводит к тому, что клапан не открывается или не закрывается.
GEKO Valve — решения для шаровых клапанов, изготовленные на заказ.
Компания GEKO Valve поставляет шаровые краны, как стандартные, так и изготовленные на заказ, для удовлетворения разнообразных требований к применению. Наша инженерная команда анализирует ваши потребности в рабочей среде, температуре, давлении и управлении, чтобы порекомендовать наиболее экономичное решение по шаровым кранам. Все краны проходят заводские испытания под давлением, что гарантирует надежную работу ваших промышленных трубопроводных систем.
