Шаровые краны с плавающим или цапфовым креплением: как выбрать подходящий шаровой кран для вашей системы.

При выборе шаровых кранов для промышленных трубопроводных систем одним из наиболее важных инженерных решений является выбор между плавающими шаровыми кранами и кранами с цапфовым креплением. Хотя оба типа относятся к семейству четвертьоборотных шаровых кранов и обеспечивают герметичное перекрытие потока, механизмы опоры шара создают существенные различия в допустимом давлении, диапазоне размеров, крутящем моменте, сроке службы и общей стоимости проекта. Компания GEKO Valve производит оба типа кранов для нефтегазовой, нефтехимической, энергетической, водоочистной и перерабатывающей промышленности. Понимание их основных принципов работы, преимуществ и недостатков помогает инженерам избежать отказов, связанных с неправильным выбором, и снизить долгосрочные затраты на техническое обслуживание.

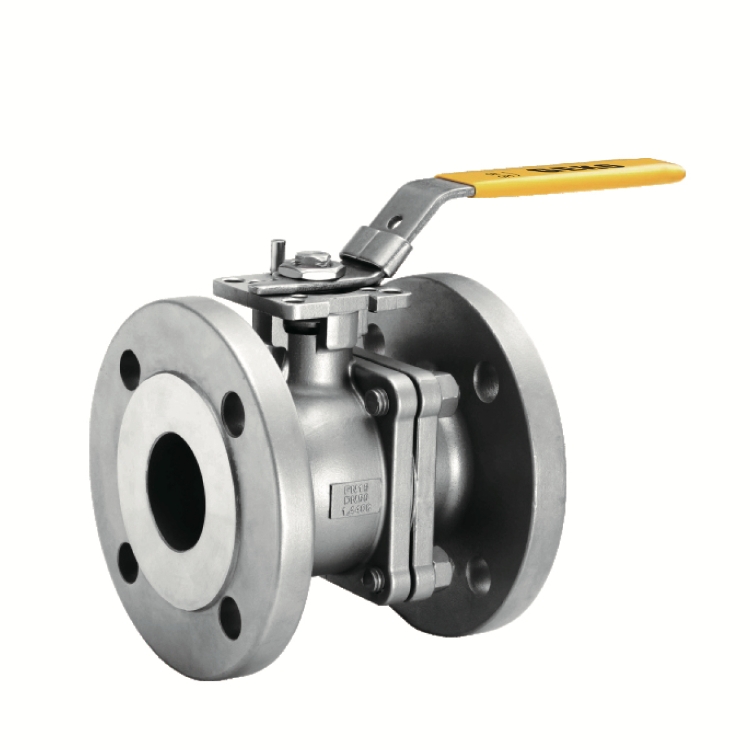

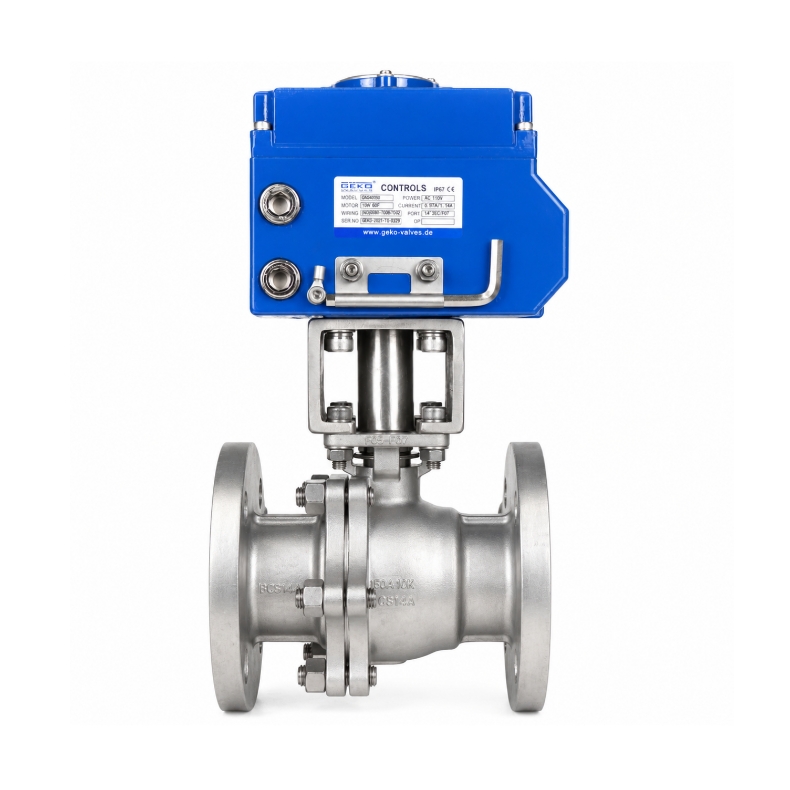

Что такое шаровой клапан с плавающим шаром?

В клапане с плавающим шаром шар не фиксируется механически снизу. Он удерживается в положении исключительно за счет сжатия двух уплотнительных колец. Когда клапан закрывается, давление в трубопроводе слегка прижимает шар к седлу, расположенному ниже по потоку, создавая герметичное уплотнение за счет дополнительного давления.

• - Простая внутренняя конструкция с меньшим количеством компонентов.
• - Герметичность повышается по мере увеличения рабочего давления в пределах допустимого диапазона.
• - Экономически выгодно для промышленного применения общего назначения.
• - Крутящий момент значительно возрастает при высоком давлении; высокое давление может привести к перегрузке и повреждению мягких седлов.

Типичная область применения: трубы малого и среднего диаметра до DN150 (6 дюймов), для низкого и среднего давления (классы 150–300). Широко используются в водопроводах, трубопроводах для химической промышленности и трубопроводах среднего давления.

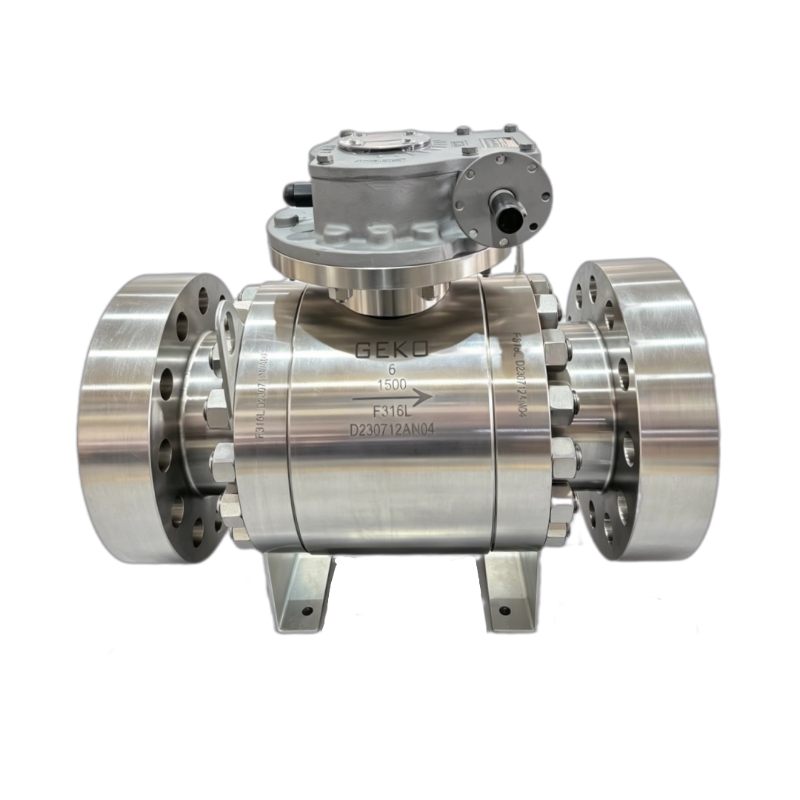

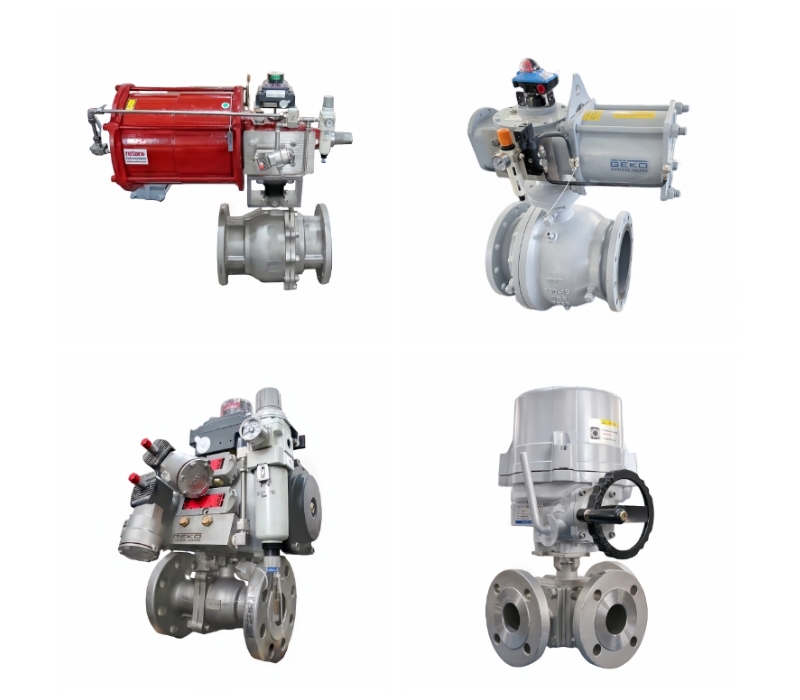

Что такое шаровой клапан с цапфовым креплением?

Шаровой клапан с цапфовым креплением имеет шар, зафиксированный верхним штоком и нижним цапфовым валом. Шар не может смещаться под давлением жидкости. Герметизация обеспечивается подпружиненными уплотнительными кольцами, которые прижимаются к неподвижной поверхности шара независимо от давления в трубопроводе.

• - Шариковые подшипники воспринимают нагрузку через цапфы, а не через седла клапанов.
• - Стабильно низкий крутящий момент даже при высоком давлении, хорошо подходит для пневматического или электрического привода.
• - Надежно работает в условиях большого диаметра и высокого давления; защищает седла клапанов от чрезмерного сжатия.
• - Более сложная конструкция, более высокие первоначальные инвестиции по сравнению с плавучими типами.

Типичная область применения: трубопроводы большого диаметра, высокого давления класса 600 и выше, работа с частыми циклами. Основные области применения включают нефтегазопроводы, нефтеперерабатывающие установки, технологические системы электростанций и системы, требующие критической изоляции.

Сравнительный анализ основных характеристик: плавающие шаровые клапаны и шаровые клапаны с цапфовым креплением.

• - Шаровая опора: Плавающая – поддерживается только седлами; На цапфах – поддерживается штоком и нижним валом цапфы.
• - Принцип герметизации: Плавающий – давление прижимает шарик к расположенному ниже по потоку седлу; Установленный на цапфе – подпружиненные седла перемещаются к неподвижному шарику.
• - Оптимальный размер: Плавающие: DN15–DN150; С цапфовым креплением: DN50 и выше, до больших диаметров отверстия.
• - Адаптивность к давлению: Плавающий: низкое-среднее давление; На цапфах: среднее-высокое и экстремальное давление
• - Рабочий крутящий момент: Плавающий: крутящий момент возрастает с увеличением давления; Установленный на цапфах: низкий и стабильный крутящий момент
• - Пригодность для автоматизации: Плавающий: осуществим при умеренном давлении; На цапфах: предпочтителен для автоматизированных систем высокого давления.
• - Уровень стоимости: Плавающие: более низкая стоимость приобретения; На цапфах: более высокая первоначальная стоимость, более низкая стоимость технического обслуживания в течение всего срока службы.

Руководство по выбору: Когда следует выбирать шаровые краны с плавающим шаром

Выбирайте шаровые краны с плавающим шаром, если ваш проект соответствует большинству из перечисленных ниже условий:

• - Номинальный размер ≤ DN150 (6 дюймов)
• - Рабочее давление остается в пределах класса низкого и среднего давления (класс 150-300).
• - Технологические среды общего назначения: вода, легкие химические вещества, сжатый воздух.
• - Ручное управление или автоматизация в условиях умеренного давления
• - В проекте особое внимание уделяется конкурентоспособной стоимости компонентов при стандартных требованиях к надежности.

Руководство по выбору: Когда следует выбирать шаровые краны с цапфовым креплением?

Для этих сложных условий эксплуатации следует выбирать шаровые краны с цапфовым креплением:

• - Трубопроводы большого диаметра ≥ DN200
• - Работа под высоким давлением: классы 600, 900 и выше.
• - Автоматические системы управления с пневматическим или электрическим приводом
• - Частые циклы открытия-закрытия, критическое обеспечение безопасности и изоляция.
• - Транспортировка нефти и газа, нефтепереработка, электростанции и производство тяжелой химической продукции.
• - В местах, где высокое давление не должно создавать чрезмерный крутящий момент при работе или повреждать уплотнительные седла.

Распространенные ошибки отбора, которых следует избегать.

Многие отказы в эксплуатации происходят из-за несоответствия конструкции шарового клапана реальным условиям работы. Шаровой клапан с плавающим затвором, используемый в системах высокого давления большого диаметра, будет создавать чрезмерный крутящий момент, вызывать деформацию седла и риск утечек. Хотя клапаны с цапфовым креплением технически могут работать в линиях малого диаметра низкого давления, они влекут за собой ненужные дополнительные затраты. Всегда оценивайте размер, давление, требования к приводу и рабочую среду, прежде чем окончательно выбрать тип клапана.

Заключение

Не существует универсального «лучшего» варианта конструкции между плавающими и цапфовыми шаровыми кранами; правильный выбор полностью зависит от диаметра трубопровода, рабочего давления, режима привода, свойств рабочей среды и бюджета проекта. Плавающие шаровые краны обеспечивают простоту и экономичность работы в трубопроводах общего назначения малого диаметра и среднего давления. Цапфовые шаровые краны превосходно подходят для трубопроводов большого диаметра, высокого давления и критически важных автоматизированных технологических систем, обеспечивая стабильный крутящий момент и увеличенный срок службы. Компания GEKO Valve поставляет как плавающие, так и цапфовые шаровые краны с различными классами давления, материалами корпуса и вариантами привода, чтобы соответствовать разнообразным требованиям промышленных проектов.
