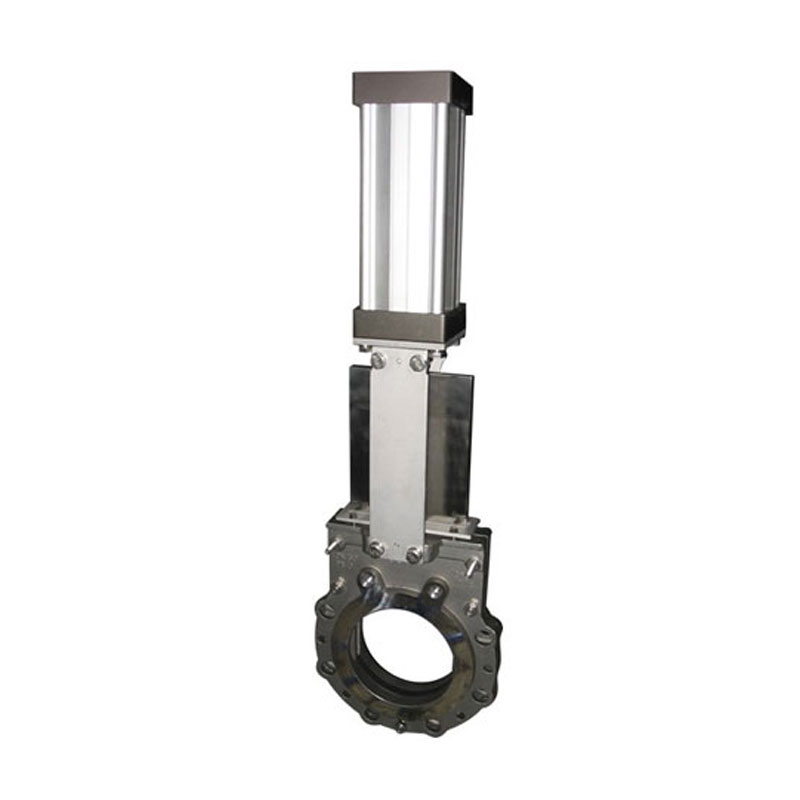

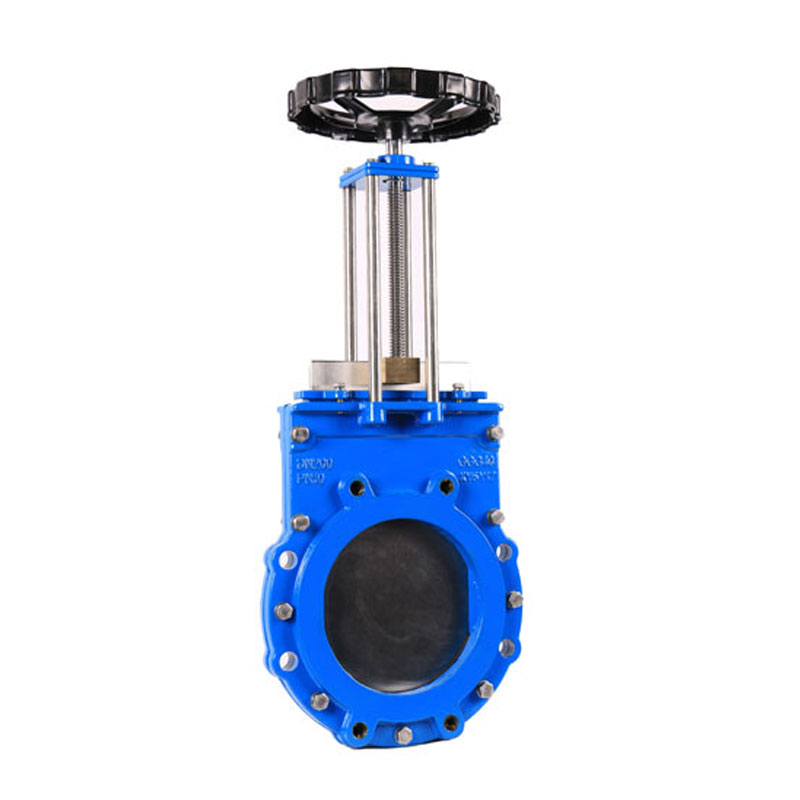

Ножевая задвижка для абразивных пульп и твердых веществ

Ножевая задвижка – прочная конструкция и низкие эксплуатационные расходы

Диапазон размеров

3–24 дюйма (DN80–DN600), давление: 150 фунтов на кв. дюйм CWP (10 бар)
28" – 48" (DN700 – DN1200), давление: 90 фунтов на кв. дюйм CWP (6 бар)

Тип кузова

Цельный, пластинчатый, полукруглый
Корпус из ковкого чугуна с эпоксидным покрытием, нанесенным методом наплавки
3–24 дюйма: пластины ярма из мягкой стали
28–48 дюймов: угловая опора и накладки

Рукава (без дизайна упаковки)

Стандарт: Натуральный каучук
Дополнительно: EPDM, CR, NBR

Материалы сиденья (С дизайном упаковки)

NR, EPDM, NBR или FKM/FPM
Дополнительно: Металл-по-металлу

Диапазон температур сиденья

Буна-Н: от -34 до 194°F (от -36 до 90°C)
EPDM: от -65 до 248°F (от -54 до 120°C)
Viton®: от -15 до 392°F (от -26 до 200°C)
Опорное кольцо из ПТФЭ/Витона: от -235 до 392°F (от -148 до 200°C)

Материалы ворот

Стандарт: нержавеющая сталь 316L
Дополнительно: нержавеющая сталь 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®, титан Gr-2

Фиксирующие/контрфланцы

Мягкая сталь, инкапсулированная натуральным каучуком

Сверление фланцев

3–24 дюйма: ANSI B16.5 Класс 150, AS 2129 Таблицы D и E, PN10 и PN16
28–48 дюймов: MSS SP-44 Класс 150, ANSI B16.47 Класс 150, AS 2129 Таблица D, PN6 и PN10

Актуаторы

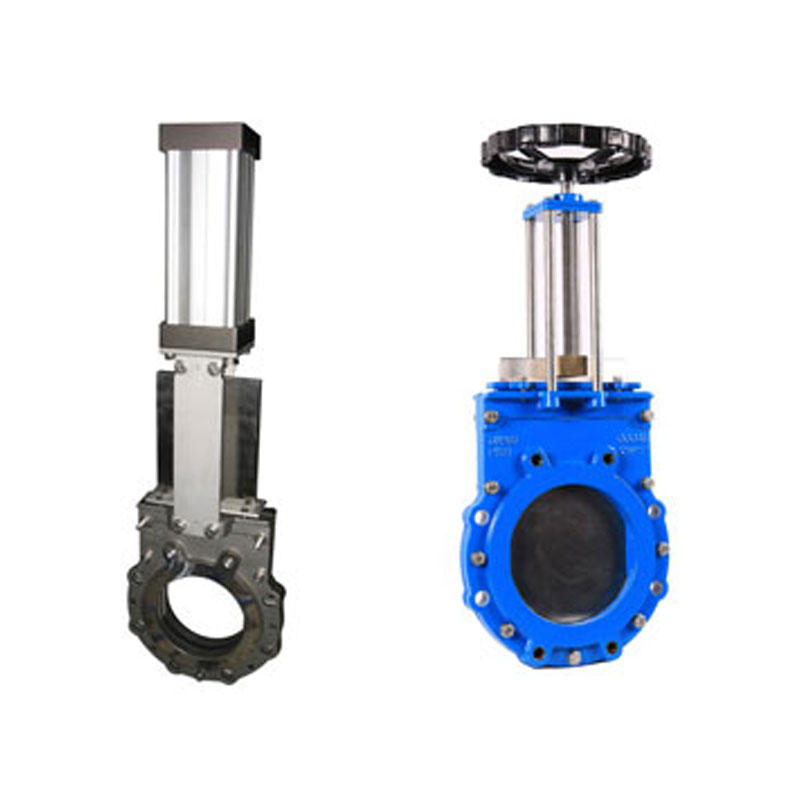

Ручной, конический, пневматический, электромеханический, гидравлический

Стандарт дизайна

МСС СП81

Упаковка и максимальная температура

ПТФЭ: 500°F (260°C)
Пропитанный ПТФЭ: 450°F (232°C)
ПТФЭ/Буна-Н: 90°C (194°F)
ПТФЭ/Витон®: 392°F (200°C)
ПТФЭ/ЭПДМ: 248°F (120°C)

Дополнительные возможности

Съемная нижняя крышка с промывочными соединениями (продувочными портами)

Стандарт тестирования

МСС СП151
